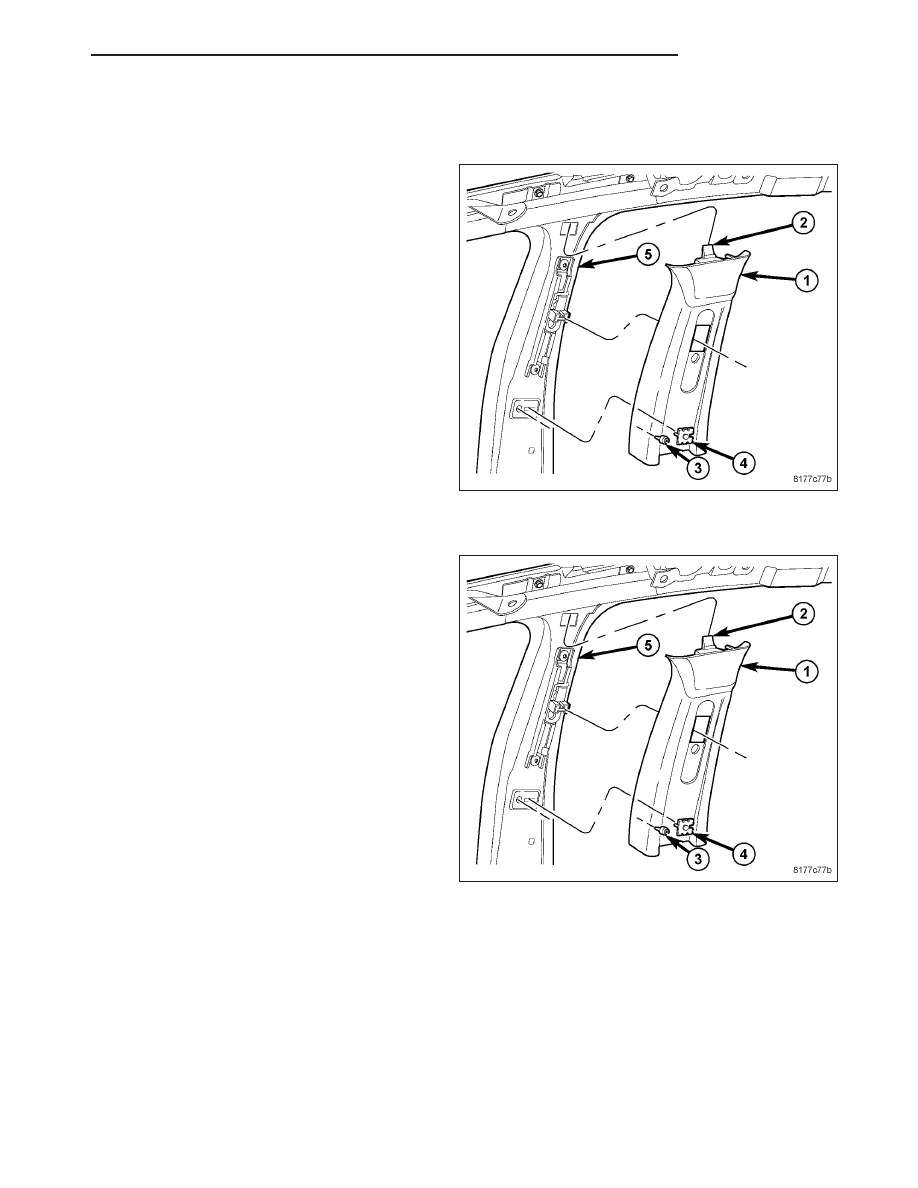

B-PILLAR TRIM

REMOVAL

1. Remove lower B-pillar trim from B-pillar (5).

2. Remove plug.

3. Remove screw (3).

4. Remove trim (1) by pulling tab (2) on top outward.

INSTALLATION

1. Install B-pillar (1) trim to B-pillar (5) by inserting

B-pillar trim tab (2) into B-pillar slot.

2. Push B-pillar trim into position ensuring bottom clip

(4) has seated.

3. Add screw (3) and reinstall plug.

PM

INTERIOR

23 - 89

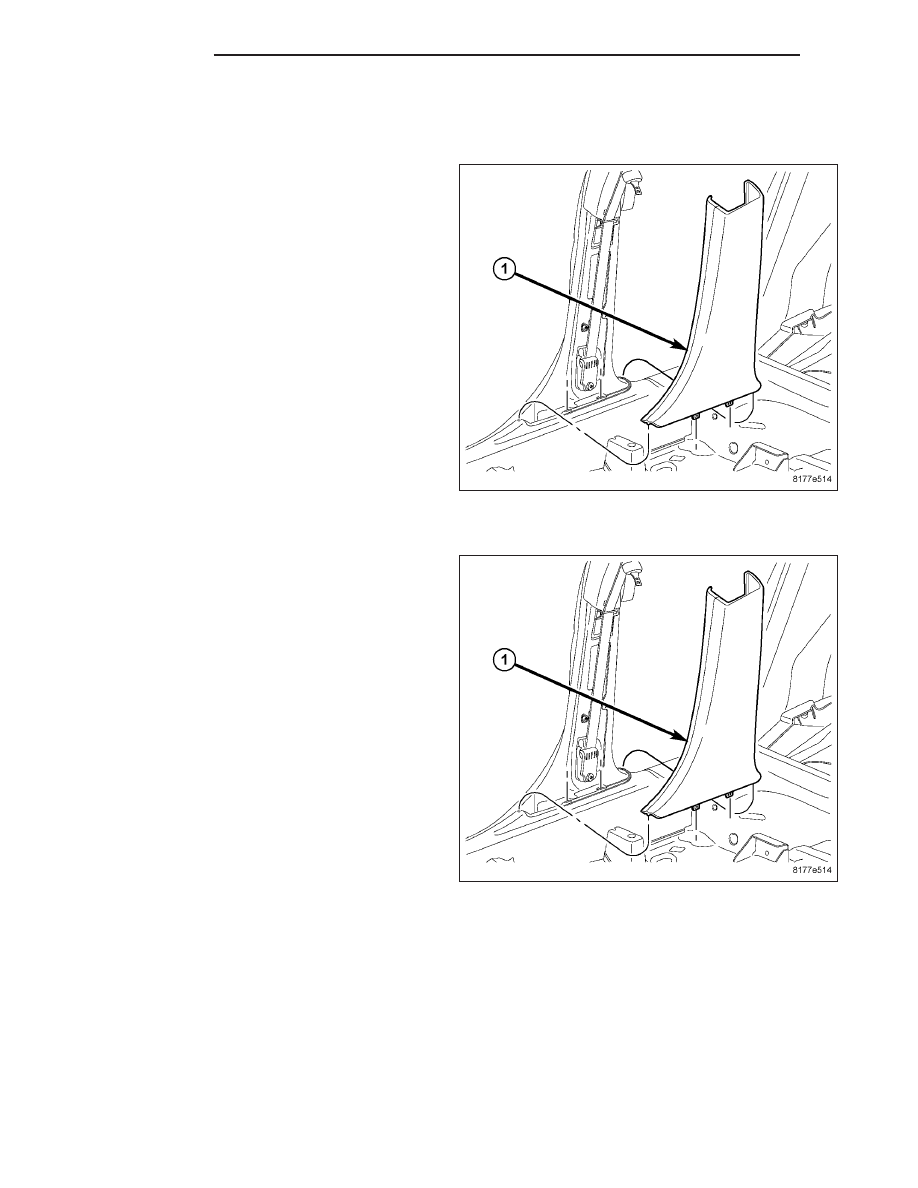

B-PILLAR LOWER TRIM

REMOVAL

1. Using special tool C-4755, pry off B-pillar lower

trim.

2. Remove from vehicle.

INSTALLATION

1. Insert lower tabs on B-pillar lower trim (1) onto sill

panel.

2. Hand tap on clip locations ensuring clips are prop-

erly seated.

23 - 90

INTERIOR

PM

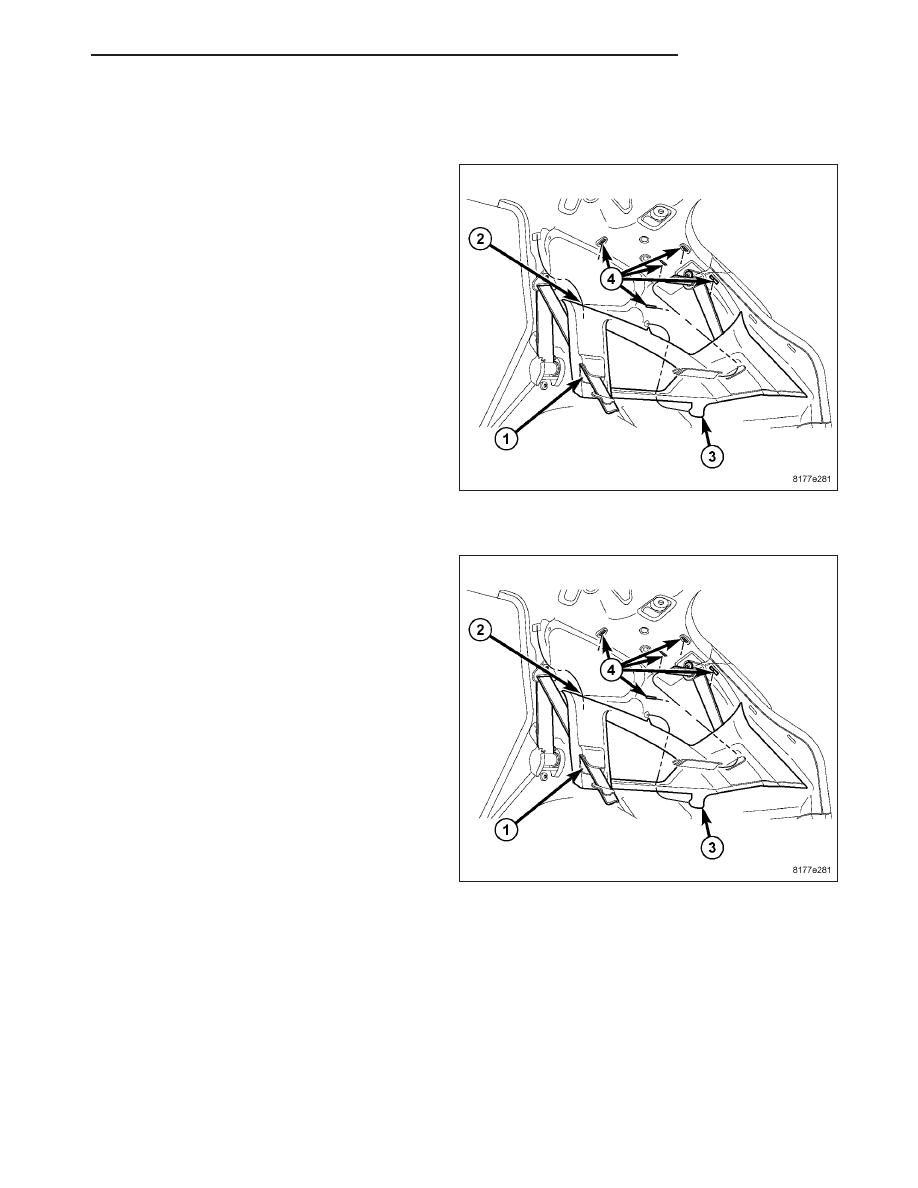

UPPER C-PILLAR TRIM

REMOVAL

1. Remove lower quarter.

2. Remove lower seat anchors from seat belt opening

(1).

3. Remove upper quarter by pulling on rear portion of

upper quarter disengaging clips from metal holes in
body (4).

4. Remove front lower portion (3) by pulling clip loose.

5. Slide quarter panel (2) downward and remove from

vehicle.

INSTALLATION

1. Pass seat belt anchors through trim openings (1).

2. Install quarter trim (2) by sliding hook at top and

locating 4–way locator into the body side sheet
metal holes (4).

3. Complete installation by aligning metal clips and

snaping until properly seated.

PM

INTERIOR

23 - 91

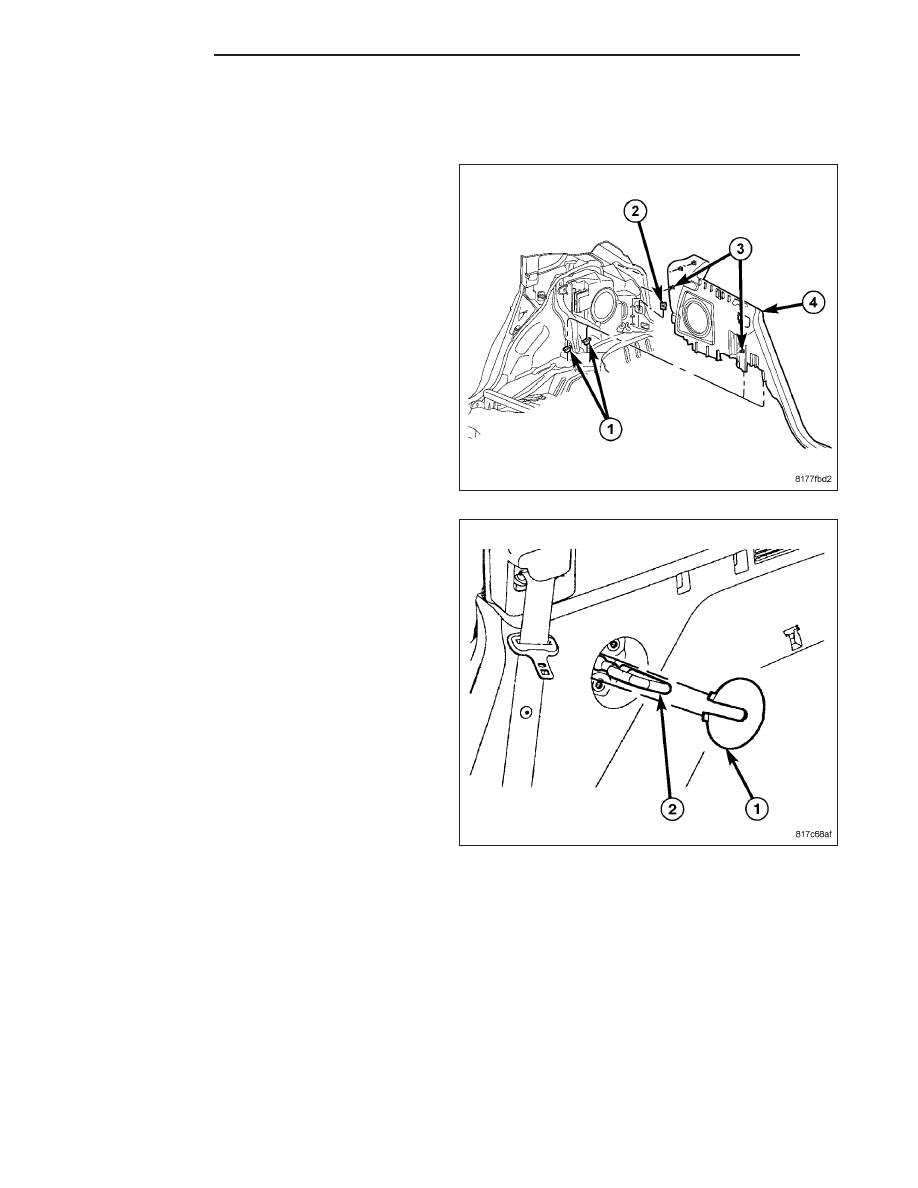

REAR QUARTER PANEL TRIM

REMOVAL

1. Remove liftgate scuff plate. (Refer to 23 - BODY/

INTERIOR/LIFTGATE SCUFF PLATE - REMOVAL)

2. Remove cargo floor. (Refer to 23 - BODY/INTERI-

OR/COVER - REMOVAL)

3. Remove B - pillar lower trim. (Refer to 23 - BODY/

INTERIOR/B-PILLAR LOWER TRIM - REMOVAL)

4. Remove scuff plate door sill. (Refer to 23 - BODY/

INTERIOR/DOOR SILL TRIM - REMOVAL)

5. Using trimstick C-4755, remove the seat striker

bezel.

23 - 92
