Dodge Caliber. Manual - part 1337

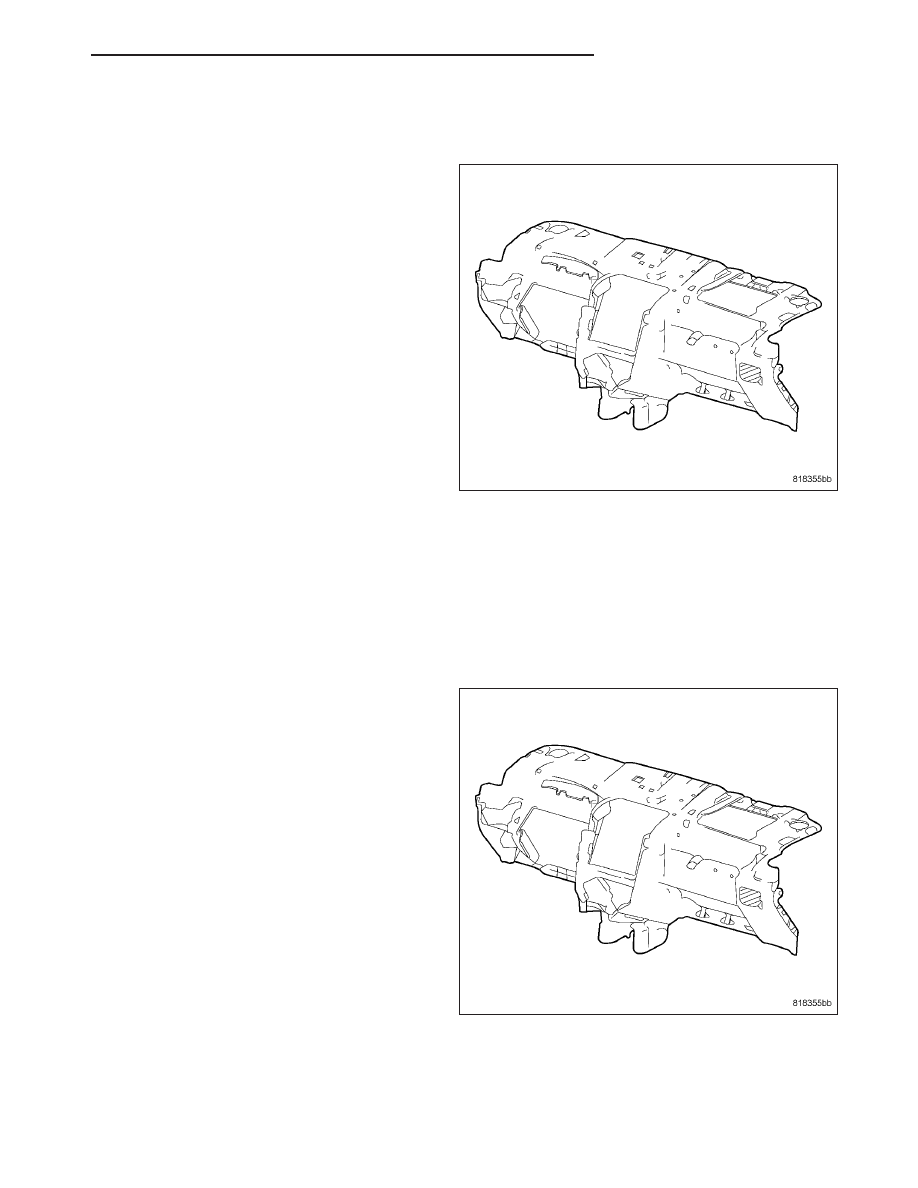

INSTRUMENT PANEL BASE PANEL

REMOVAL

1. Remove instrument panel top cover. (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TOP COVER - REMOVAL)

2. Remove end caps. (Refer to 23 - BODY/INSTRU-

MENT PANEL/INSTRUMENT PANEL END CAP -
REMOVAL)

3. Remove shift bezel. (Refer to 23 - BODY/INTERI-

OR/SHIFT BEZEL - REMOVAL) or (Refer to 23 -
BODY/INTERIOR/SHIFT BEZEL - REMOVAL)

4. Remove shift housing. (Refer to 23 - BODY/INTE-

RIOR/CENTER CONSOLE - REMOVAL)

5. Remove center bezel. (Refer to 23 - BODY/IN-

STRUMENT PANEL/INSTRUMENT PANEL CEN-
TER BEZEL - REMOVAL)

6. Remove steering column cover. (Refer to 23 -

BODY/INSTRUMENT

PANEL/STEERING

COL-

UMN OPENING COVER - REMOVAL)

7. Remove upper panel. (Refer to 23 - BODY/IN-

STRUMENT PANEL/INSTRUMENT PANEL TOP PAD - REMOVAL)

8. Remove radio. (Refer to 8 - ELECTRICAL/AUDIO/RADIO - REMOVAL)

9. Remove shifter bracket.

10. Remove glove box door. (Refer to 23 - BODY/INSTRUMENT PANEL/GLOVE BOX - REMOVAL)

11. If equipped, remove knee blocker.

12. Remove 25 base panel fasteners from structure.

INSTALLATION

1. Place instrument panel base structure over base

panel.

2. Install 25 fasteners.

3. If equipped, install knee blocker.

4. Install glove box door. (Refer to 23 - BODY/IN-

STRUMENT PANEL/GLOVE BOX - INSTALLA-
TION)

5. Install shifter bracket.

6. Install radio. (Refer to 8 - ELECTRICAL/AUDIO/

RADIO - INSTALLATION)

7. Install upper panel. (Refer to 23 - BODY/INSTRU-

MENT PANEL/INSTRUMENT PANEL TOP PAD -
INSTALLATION)

8. Install steering column shrouds. (Refer to 23 -

BODY/INSTRUMENT PANEL/IP STEERING COL-
UMN SUPPORT BKT - INSTALLATION)

9. Install steering cover. (Refer to 23 - BODY/IN-

STRUMENT PANEL/STEERING COLUMN OPEN-
ING COVER - INSTALLATION)

10. Install center bezel. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL CENTER BEZEL -

INSTALLATION)

11. Install shifter housing. (Refer to 23 - BODY/INTERIOR/CENTER CONSOLE - INSTALLATION)

PM

INSTRUMENT PANEL

23 - 85

12. Install shifter bezel. (Refer to 23 - BODY/INTERIOR/SHIFT BEZEL - INSTALLATION) and (Refer to 23 - BODY/

INTERIOR/SHIFT BEZEL - INSTALLATION)

13. Install right and left end caps.

14. Install top cover. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL TOP COVER - INSTALLA-

TION)

23 - 86

INSTRUMENT PANEL

PM

INTERIOR

TABLE OF CONTENTS

page

page

A-PILLAR TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

B-PILLAR TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

B-PILLAR LOWER TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

UPPER C-PILLAR TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

REAR QUARTER PANEL TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

CENTER CONSOLE SHIFTER HOUSING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

FLOOR CARPET

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

HEADLINER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

INSIDE REAR VIEW MIRROR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
INSTALLATION

MIRROR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
SUPPORT BRACKET . . . . . . . . . . . . . . . . . . . . . . 101

SIDE COWL TRIM PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

SCUFF PLATE-DOOR SILL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

SCUFF PLATE-LIFTGATE SILL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

LIFTGATE UPPER SIDE MOLDING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

LIFTGATE UPPER MOLDING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

LOWER LIFTGATE TRIM W/OUT SPEAKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

LOWER LIFTGATE TRIM W/ SPEAKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

COVER ASSEMBLY CARGO FLOOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

SHIFT BEZEL - MANUAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

SHIFT BEZEL- AUTOMATIC

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

CENTER CONSOLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

SUPPORT-VISOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

SUN VISOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

PM

INTERIOR

23 - 87

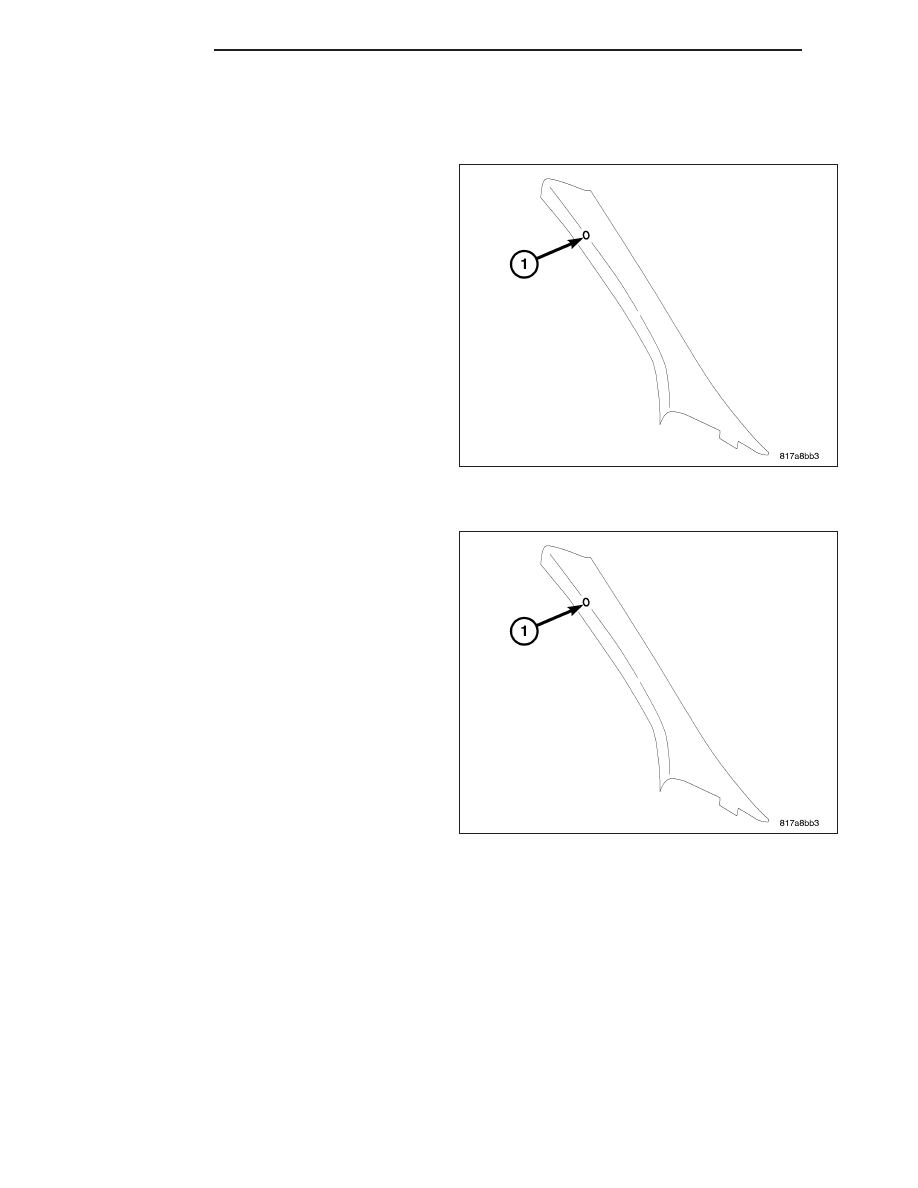

A-PILLAR TRIM

REMOVAL

1. Remove plug (1).

2. Remove screw.

3. Remove trim by pulling from top.

INSTALLATION

1. Insert bottom first and ensure trim has seated into

clips.

2. Install screw.

3. Install plug.

23 - 88

INTERIOR

PM
