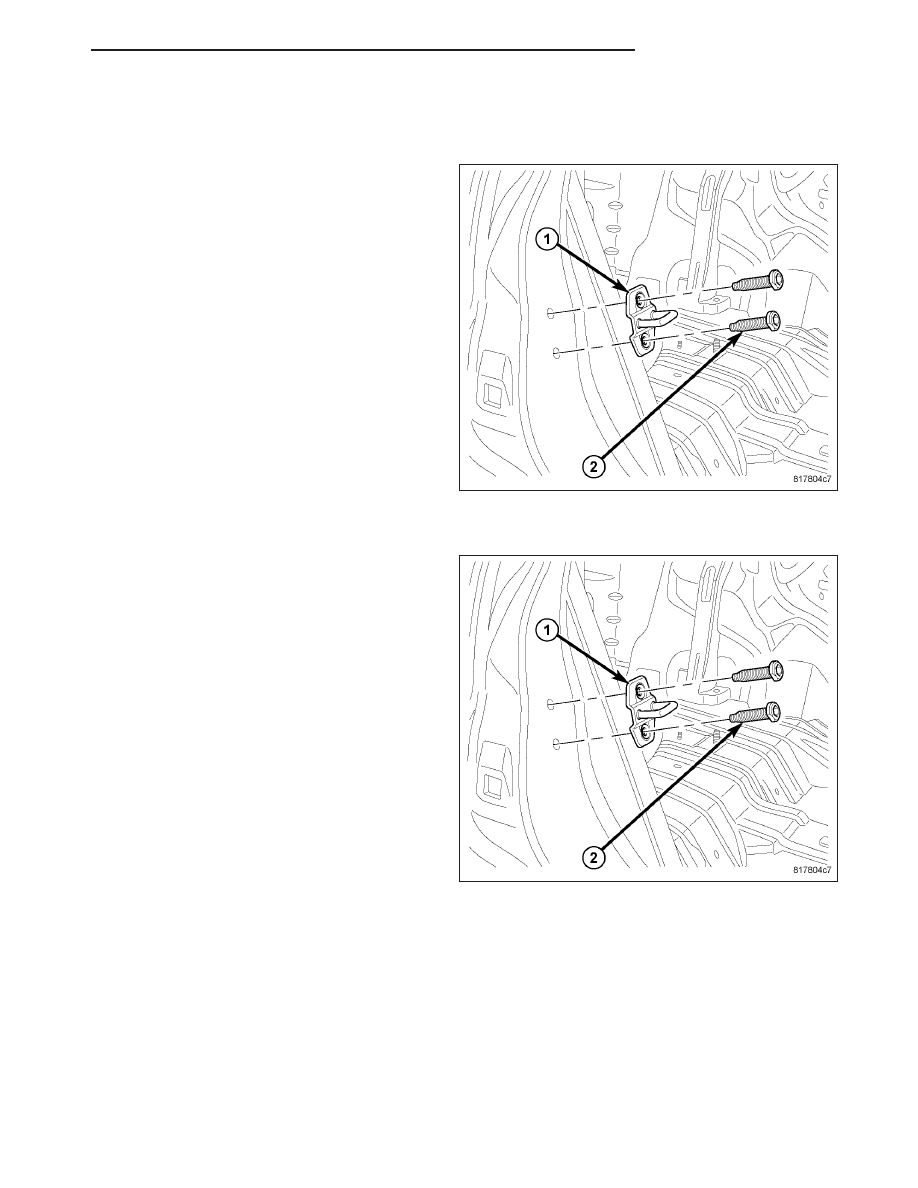

REAR DOOR LATCH STRIKER

REMOVAL

1. Open door.

2. Remove fasteners (2).

3. Remove striker (1).

INSTALLATION

1. Align striker (1) with holes in body.

2. Install fasteners.

3. Tighten fasteners to 26 N·m (19 ft. lbs.)

PM

DOORS - REAR

23 - 37

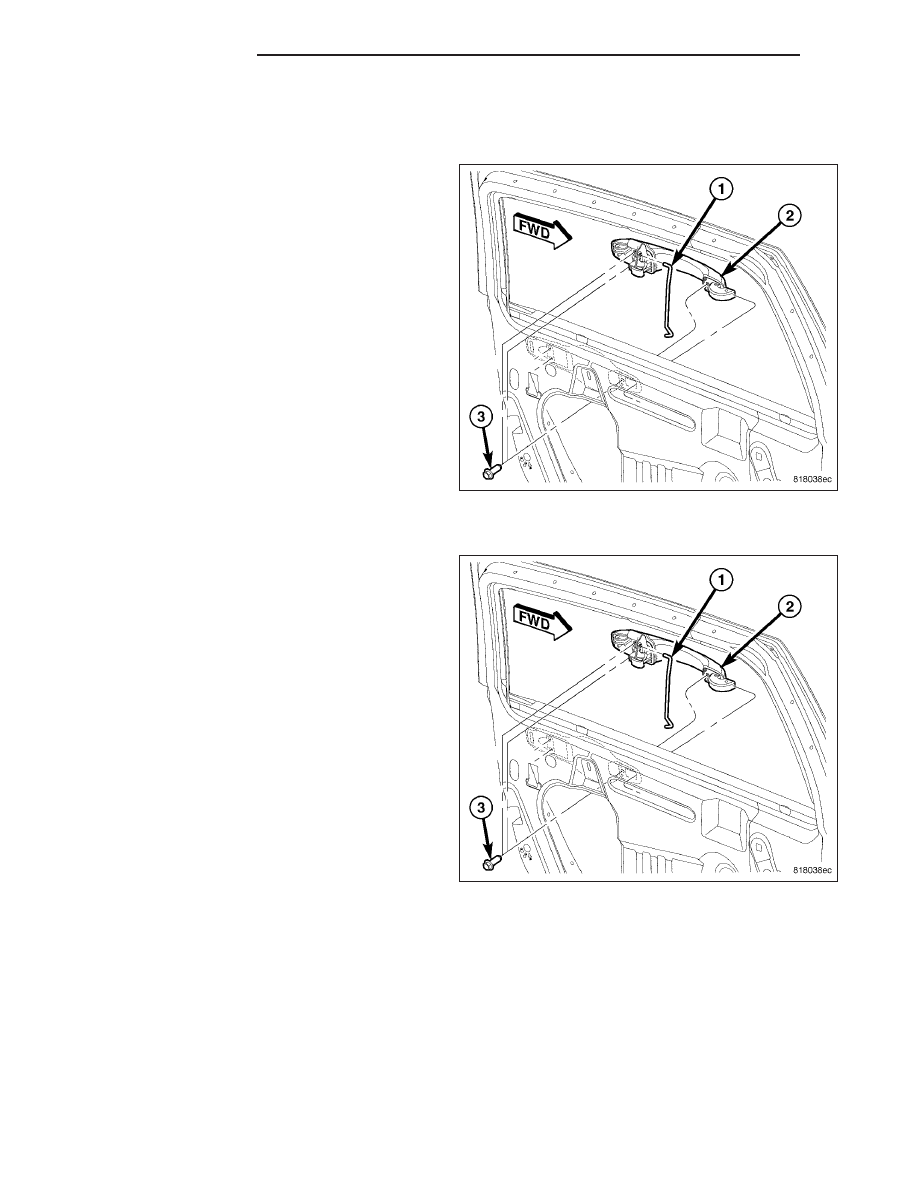

REAR DOOR OUTSIDE HANDLE

REMOVAL

1. Remove door plugs. (Refer to 23 - BODY/DOORS

- REAR/APPLIQUE - REMOVAL)

2. Remove bolster. (Refer to 23 - BODY/DOORS -

REAR/TRIM PANEL - REMOVAL)

3. Remove door module. (Refer to 23 - BODY/

DOORS - REAR/DOOR - REMOVAL)

4. Remove rod link (1).

5. Remove fasteners (3).

6. Remove handle (2) from door.

INSTALLATION

1. Install door handle (2).

2. Install three fasteners. Tighten to 8 N·m (6 ft. lbs.).

3. Install rod link (1).

4. Install door module. (Refer to 23 - BODY/DOORS -

REAR/DOOR - INSTALLATION)

5. Install bolster. (Refer to 23 - BODY/DOORS -

REAR/TRIM PANEL - INSTALLATION)

6. Install door plugs. (Refer to 23 - BODY/DOORS -

REAR/APPLIQUE - INSTALLATION)

23 - 38

DOORS - REAR

PM

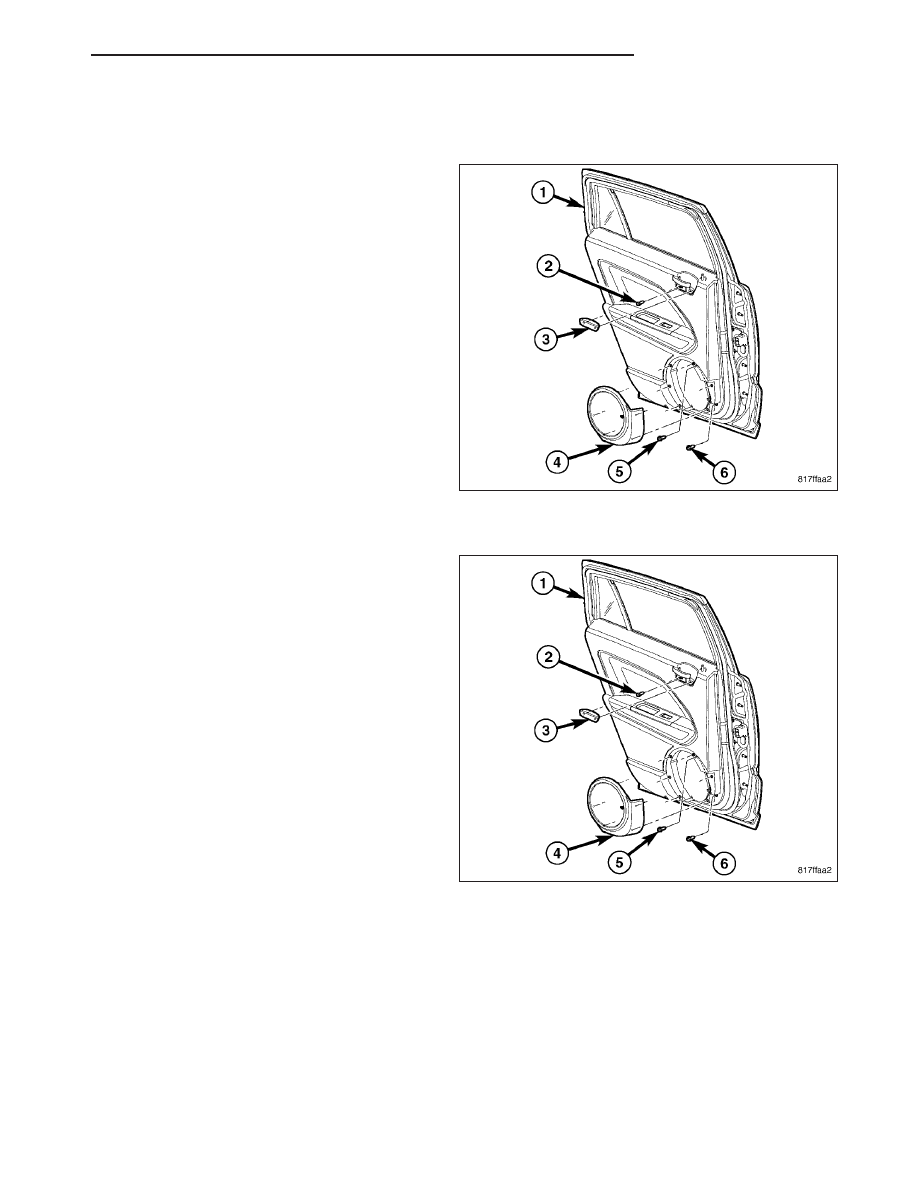

REAR DOOR PLUGS

REMOVAL

1. Using special tool C-4755, pry up handle plug (3)

from door (1).

2. Using special tool C-4755, pry up speaker grille (4)

from door.

INSTALLATION

1. Align speaker grille (4) with speaker opening and

hand tap speaker grille (4) to door ensuring fit.

2. Align handle plug with handle plug opening and

hand tap ensuring fit.

PM

DOORS - REAR

23 - 39

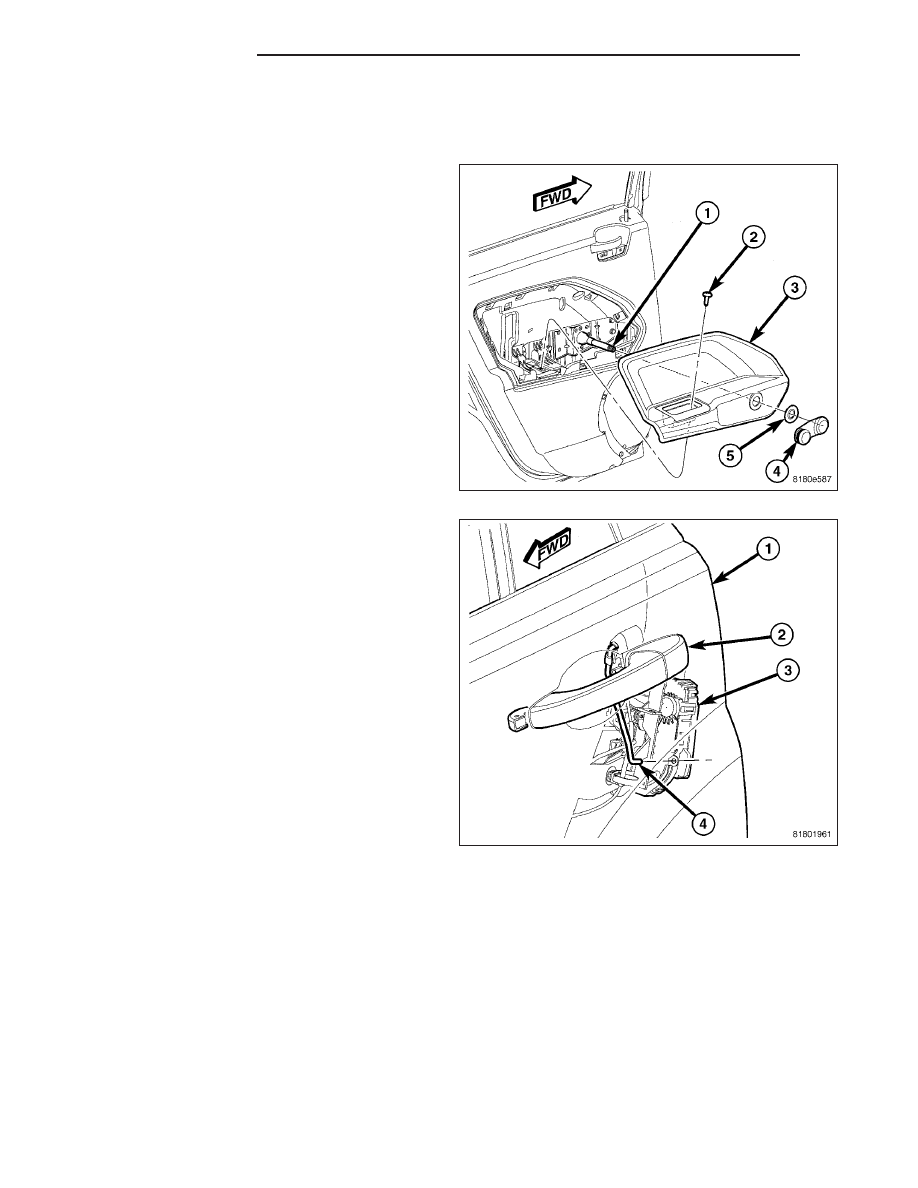

REAR DOOR LATCH

REMOVAL

1. Remove window crank handle (4) and washer if

equipped.

2. Remove rear door trim bolster. (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - REMOVAL)

3. Remove door plugs. (Refer to 23 - BODY/DOORS

- REAR/APPLIQUE - REMOVAL)

4. Remove rear door module.

5. If equipped, remove wire connector.

6. Remove latch rod (4) from latch (3).

23 - 40

DOORS - REAR

PM
