Dodge Caliber. Manual - part 1326

7. Remove fasteners (4) from latch (2).

8. Remove latch from door.

INSTALLATION

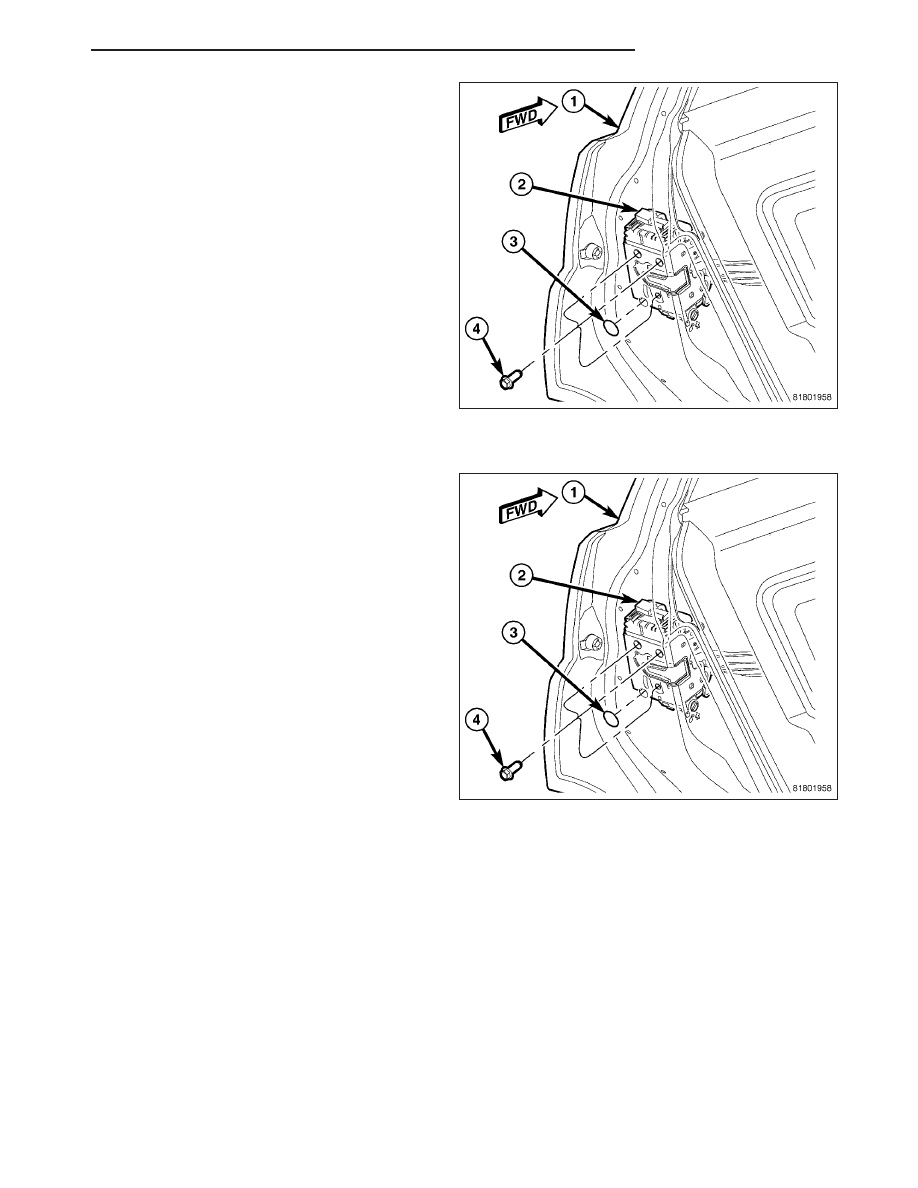

1. Install latch into door (1) and align latch (2) with

fastener openings.

2. Install fasteners (4) into latch (2). Tighten to 9 N·m

(7ft.lbs.)

PM

DOORS - REAR

23 - 41

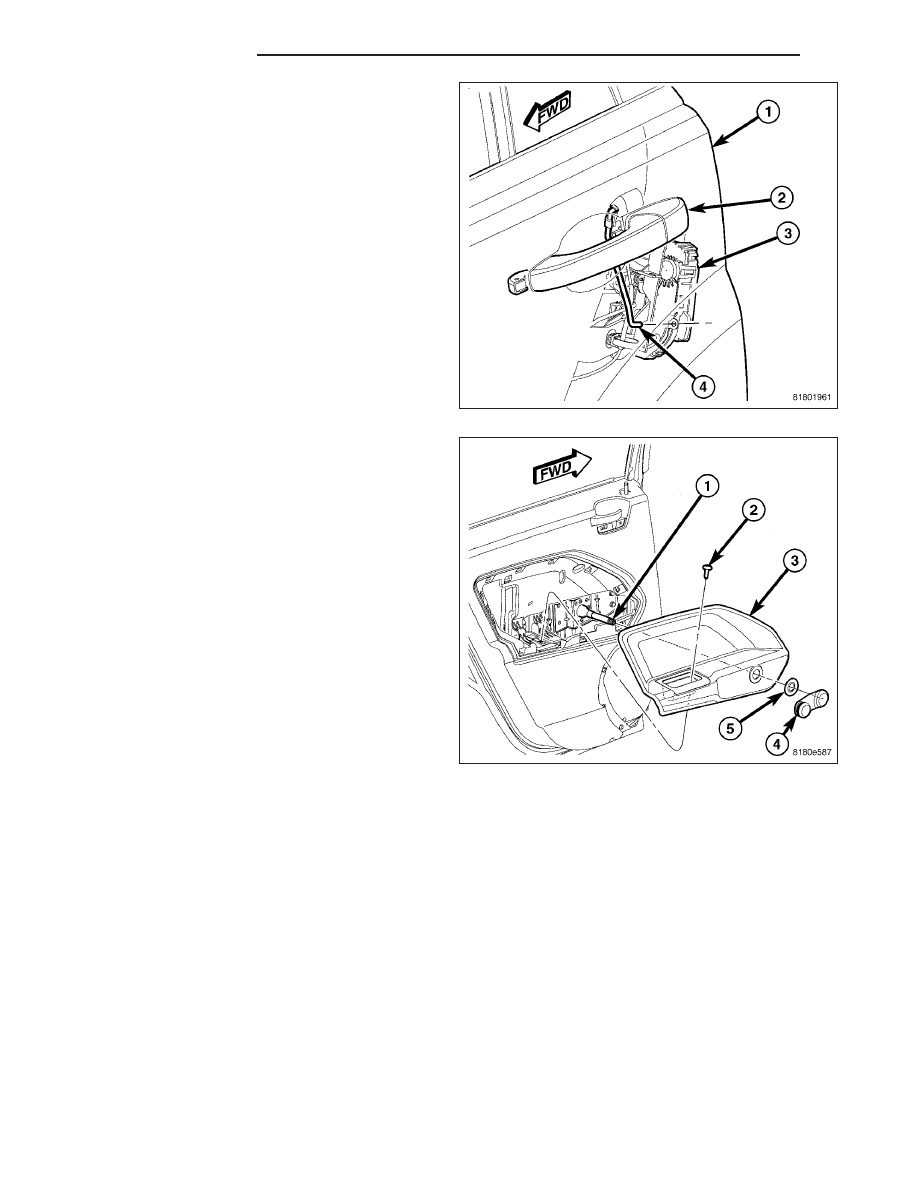

3. Connect rod (4) to latch (3).

4. If equipped, connect wire connector to latch.

5. Install door module.

6. Install bolster. (Refer to 23 - BODY/DOORS -

REAR/APPLIQUE - REMOVAL)

7. Install door plugs. (Refer to 23 - BODY/DOORS -

REAR/APPLIQUE - REMOVAL)

8. If equipped, install window crank (4) and washer.

ADJUSTMENTS

REAR DOOR LATCH ADJUSTMENT

1. Insert a Torx

T

wrench through the elongated hole in the door end frame near the latch striker opening.

2. Loosen screw on the side of the latch linkage.

3. Push button on outside door handle and release it.

4. Tighten screw on latch.

5. Verify latch operation.

23 - 42

DOORS - REAR

PM

REAR DOOR

REMOVAL

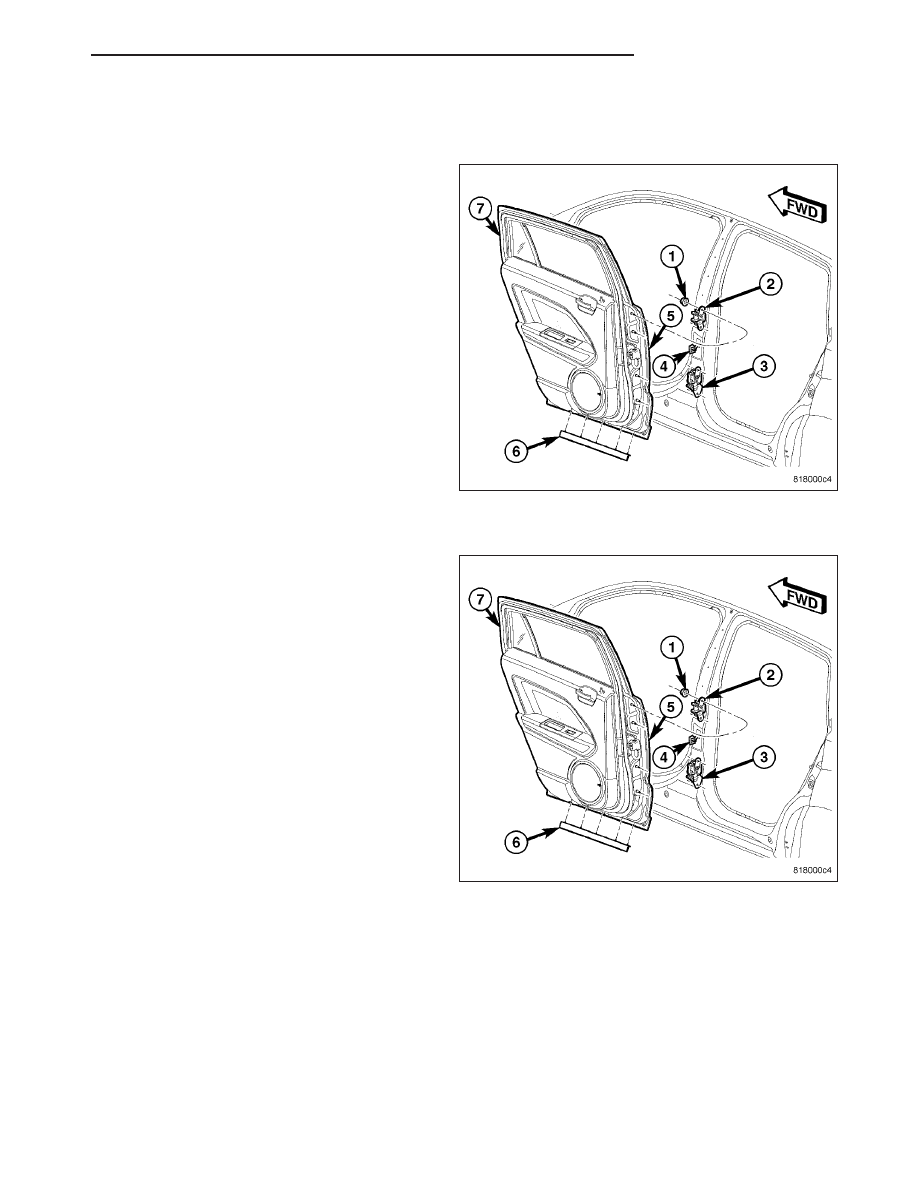

1. With the help of an assistant, carefully remove nuts

(1) from door studs.

2.

Remove door (7) from vehicle.

3. Disconnect door harness (4).

INSTALLATION

1. Connect wire harness (4) to door (7).

2. With the help of an assistant, insert door studs

through hinges.

3. Tighten nuts (1) to 26 N·m (19 ft. lbs).

PM

DOORS - REAR

23 - 43

REAR DOOR GLASS

REMOVAL

1. Remove speaker and grille. (Refer to 8 - ELECTRI-

CAL/AUDIO/SPEAKER - REMOVAL)

2. Remove bolster. (Refer to 23 - BODY/DOORS -

REAR/TRIM PANEL - REMOVAL)

3. Remove door module. (Refer to 23 - BODY/

DOORS - REAR/DOOR - REMOVAL)

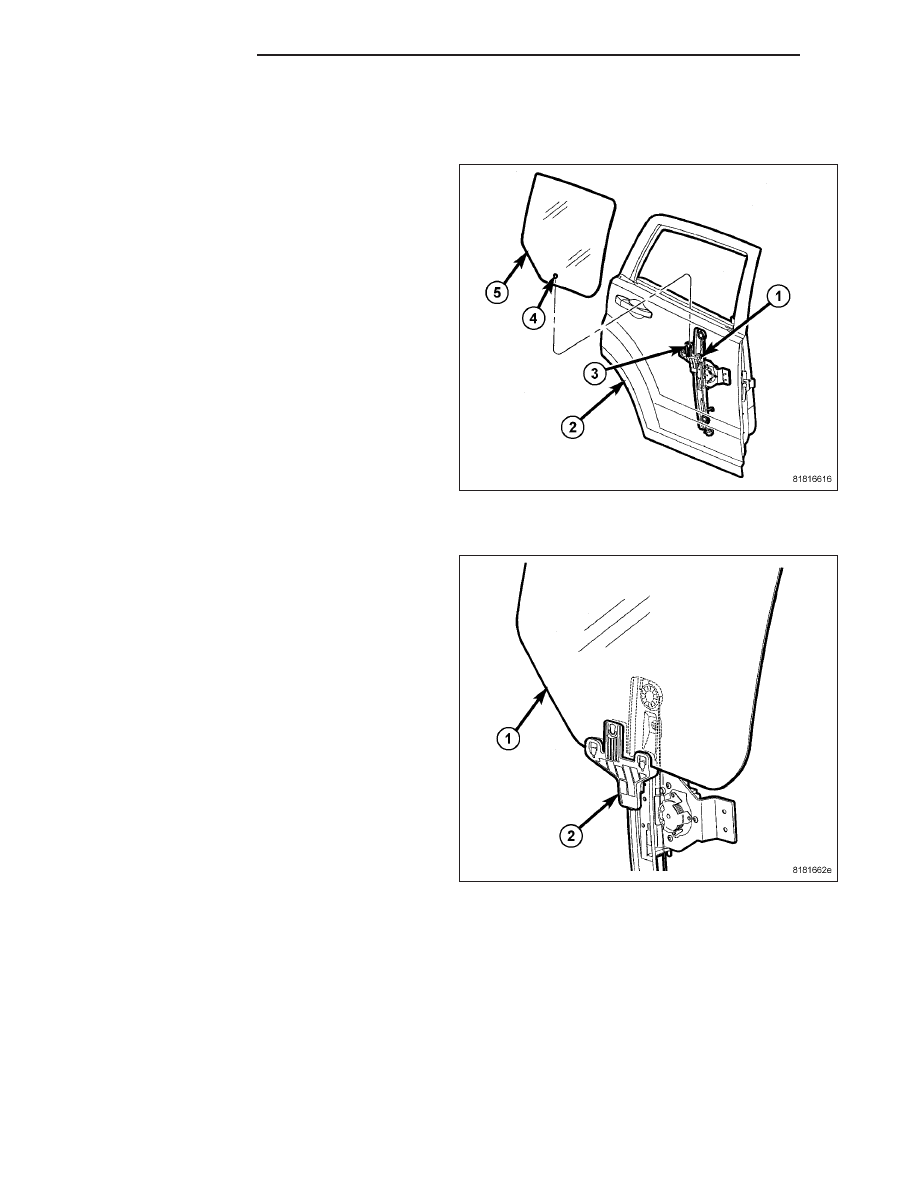

4. Raise window (5) gaining access to window tabs.

5. With a punch or equivalent, press regulator tabs

holding window in regulator (3).

6. Carefully, remove window (5).

INSTALLATION

1. Install window regulator to door panel. (Refer to 23

- BODY/DOORS - REAR/WINDOW REGULATOR -
INSTALLATION)

2. Install glass (1) down through window channel into

window regulator (2) ensuring glass properly seats
in access holes.

3. Connect wire connectors.

4. Install door module. (Refer to 23 - BODY/DOORS -

REAR/DOOR - INSTALLATION)

5. Install bolster. (Refer to 23 - BODY/DOORS -

REAR/TRIM PANEL - INSTALLATION)

6. Install speaker and grille. (Refer to 8 - ELECTRI-

CAL/AUDIO/SPEAKER - REMOVAL)

23 - 44

DOORS - REAR

PM
