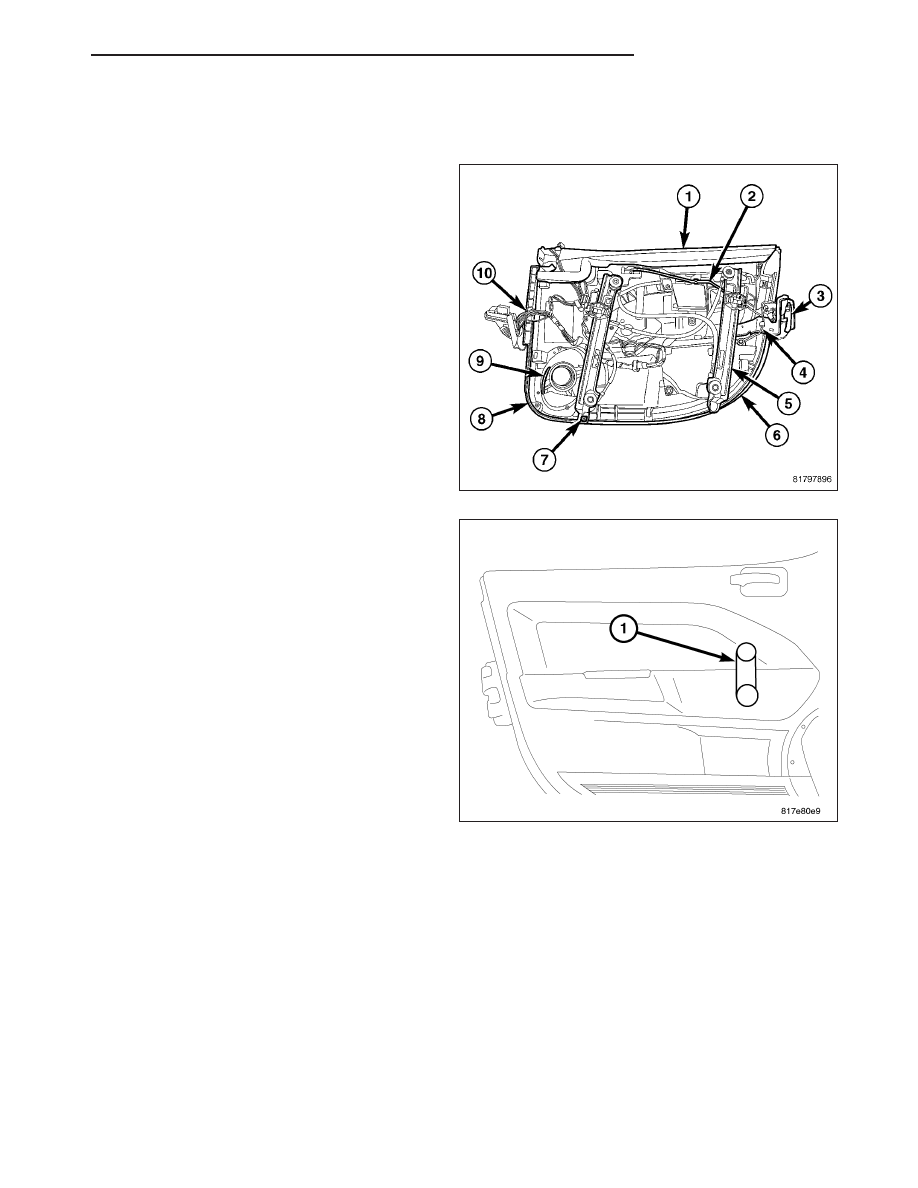

DOOR MODULE

REMOVAL

1. Remove door plugs. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - REMOVAL)

2. Remove manual window crank if equipped.

3. To remove bolster using trim stick C-4755 start at

the lower left corner and pry and slide special tool
until bolt unsnaps from clips.

4. Remove glass. (Refer to 23 - BODY/DOOR -

FRONT/DOOR GLASS - REMOVAL)

PM

DOOR - FRONT

23 - 33

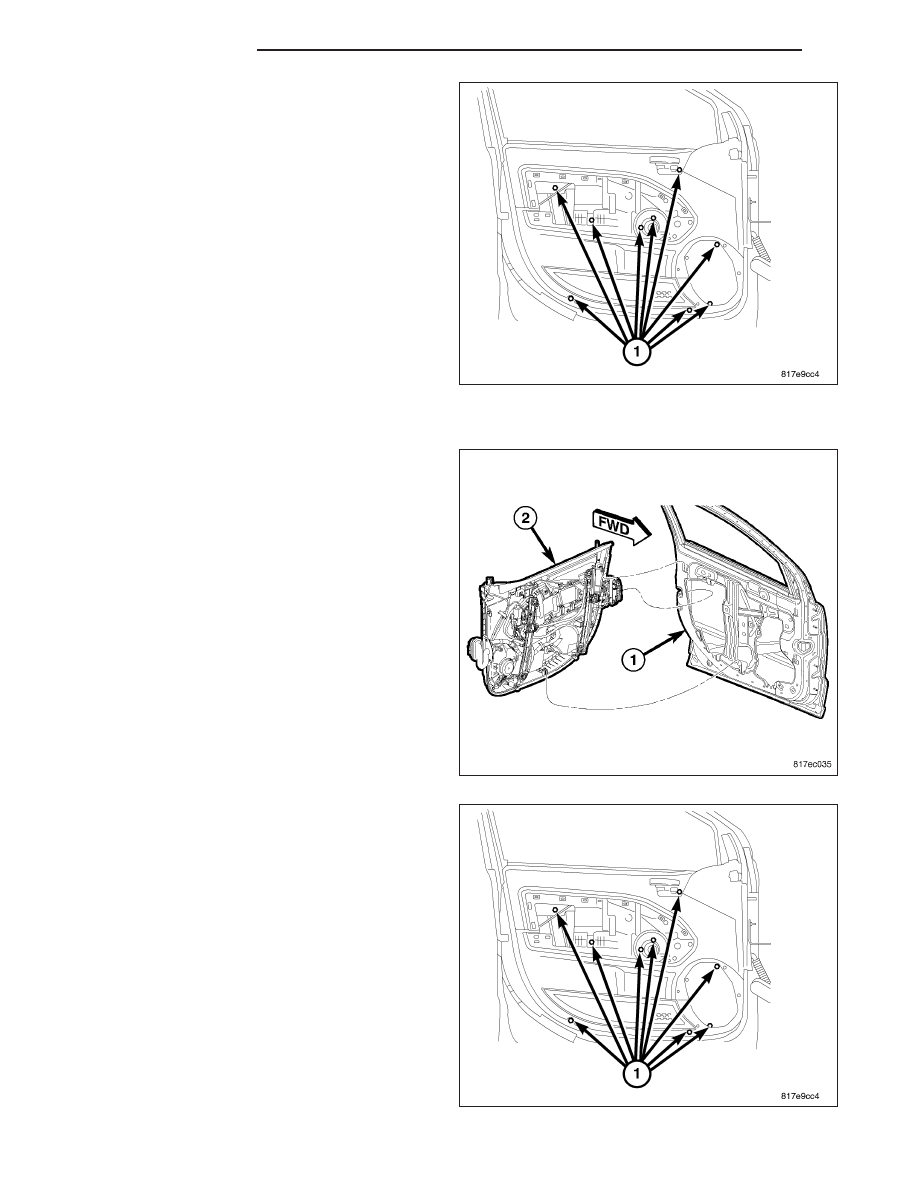

5. Remove fasteners from locations.

INSTALLATION

1. Install door module (2) to door (1) aligning module

clips with door access holes.

2. Install fasteners to module ensuring proper seat.

3. Install glass into window regulator clips. (Refer to

23 - BODY/DOOR - FRONT/DOOR GLASS -
INSTALLATION)

23 - 34

DOOR - FRONT

PM

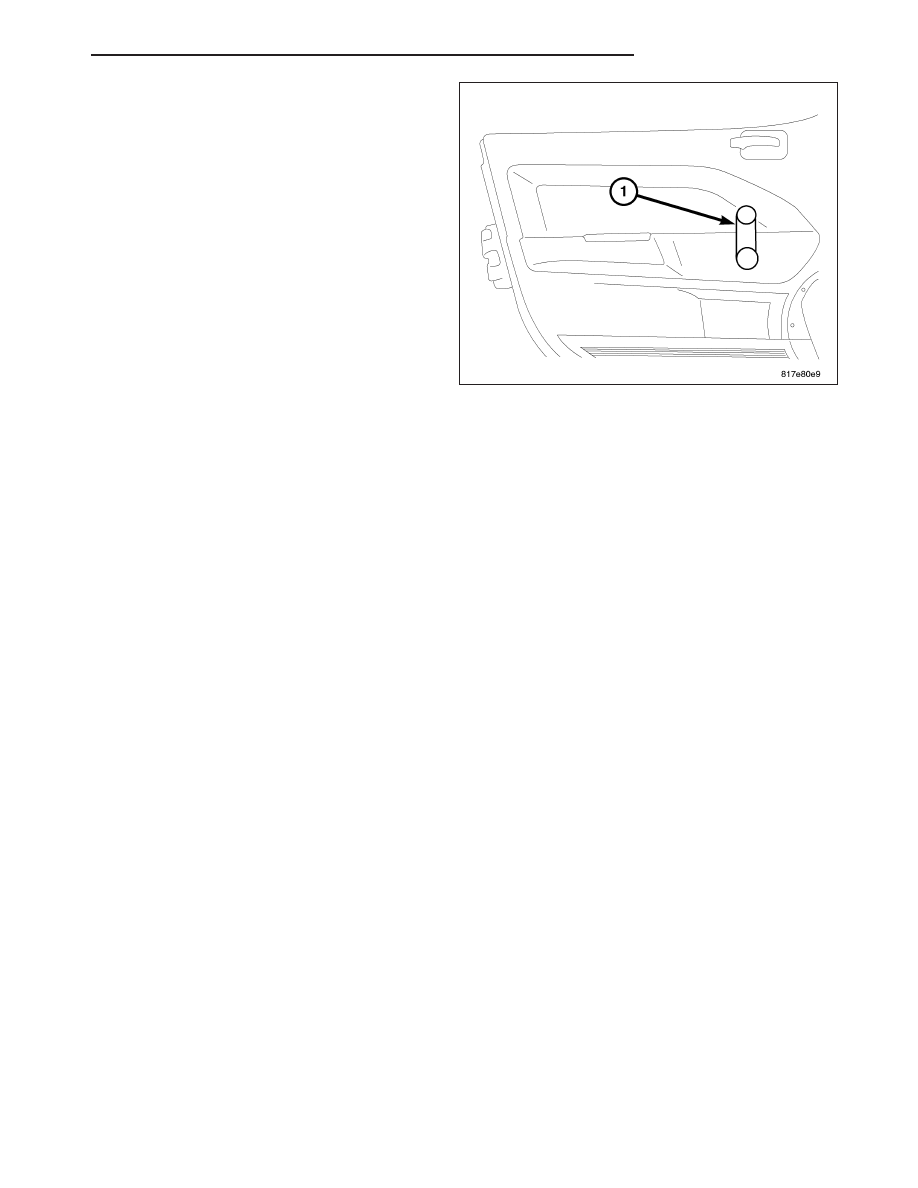

4. Install window crank (1) if equipped.

5. Install bolster. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - INSTALLATION)

6. Install door plugs. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - INSTALLATION)

PM

DOOR - FRONT

23 - 35

DOORS - REAR

TABLE OF CONTENTS

page

page

REAR DOOR LATCH STRIKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

REAR DOOR OUTSIDE HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

REAR DOOR PLUGS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

REAR DOOR LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
ADJUSTMENTS

REAR DOOR LATCH ADJUSTMENT . . . . . . . . . . 42

REAR DOOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

REAR DOOR GLASS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

REAR DOOR TRIM BOLSTER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

REAR DOOR WINDOW REGULATOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

DOOR-MODULE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

SPEAKER AND GRILLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

GLASS RUN CHANNEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
