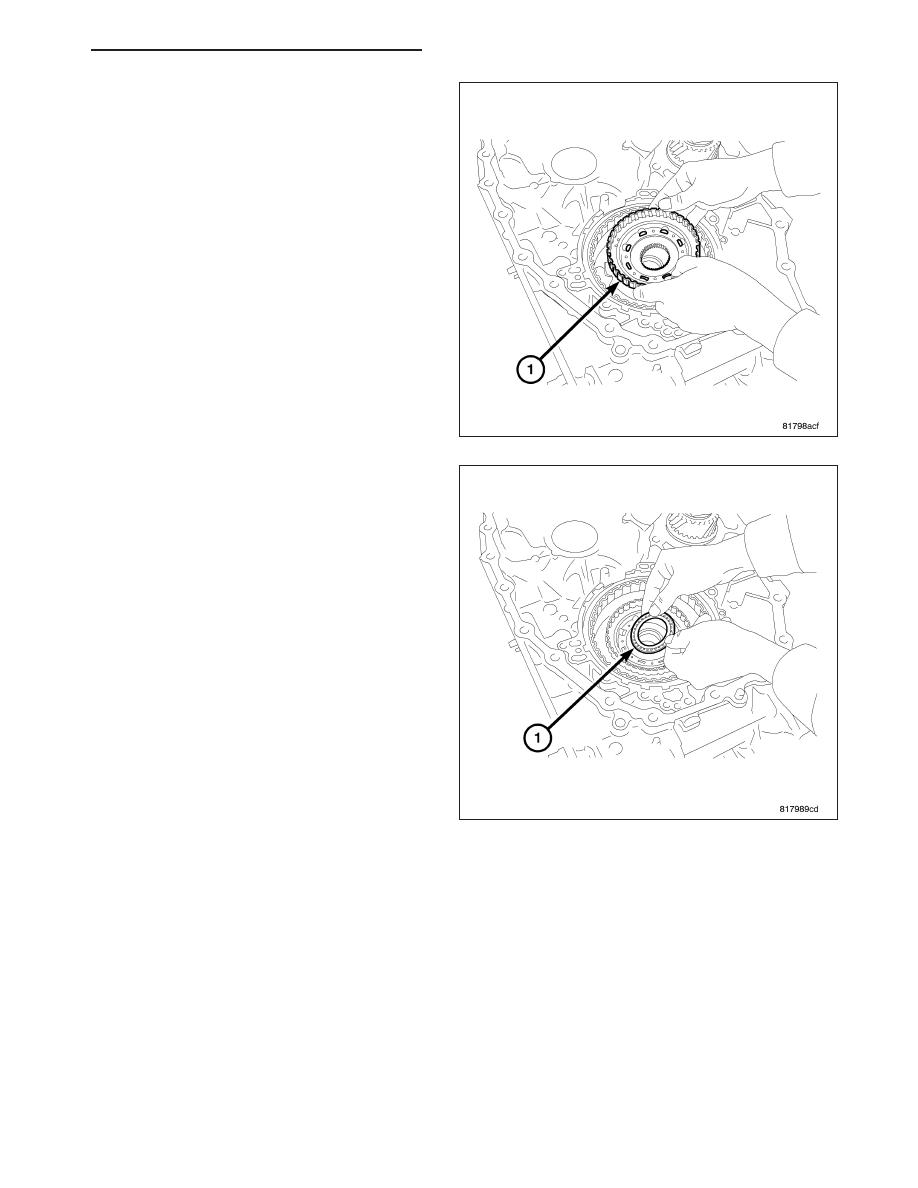

27. Install the sun gear (1) onto the planetary carrier.

CAUTION: Apply Vaseline or assembly lube when
installing the needle bearing. Be careful to verify
correct orientation of the needle bearing when
installing it.

NOTE: The inner race will need to face up

28. Install the needle bearing (1) on the forward

clutch drum side of the sun gear.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 355

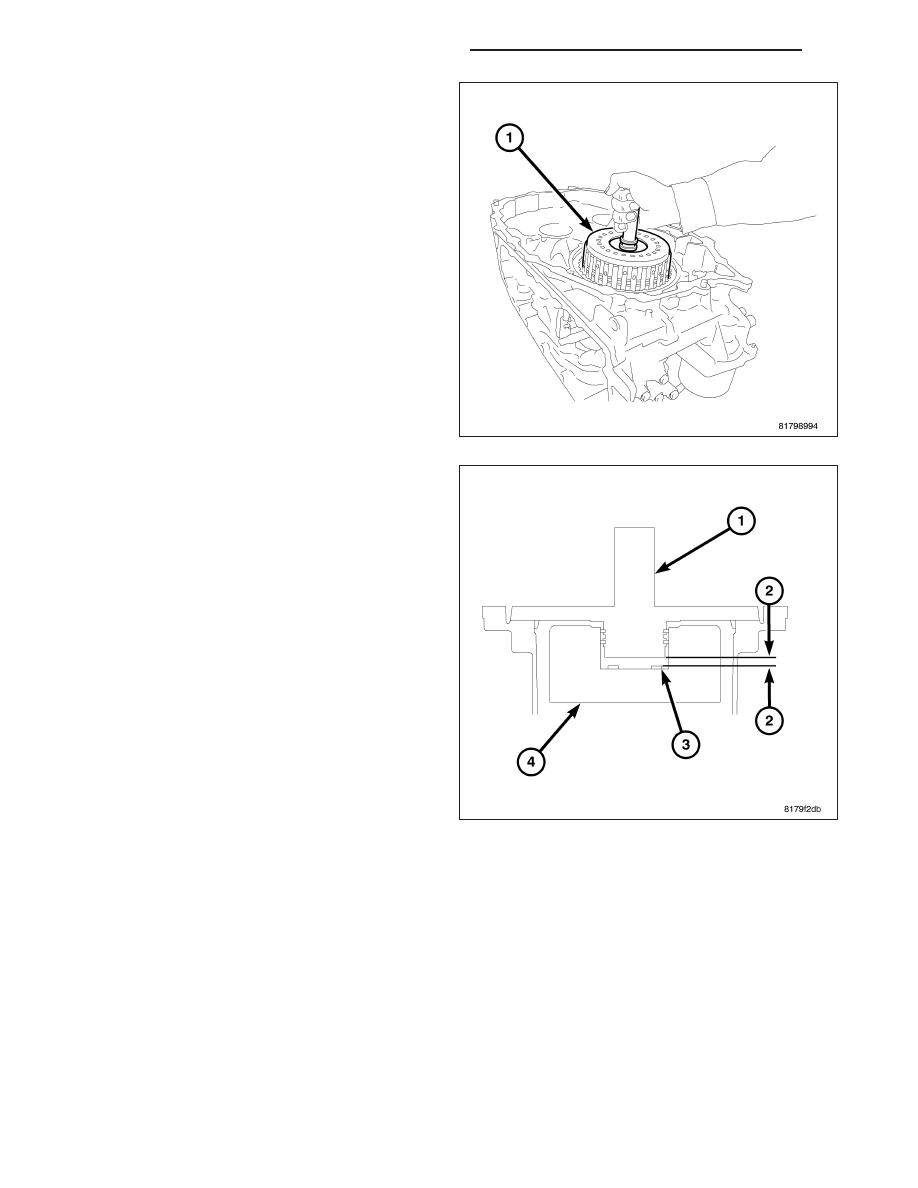

29. Install the forward clutch assembly (1) into the

transaxle case.

30. Measure the total end play (2) in the following

steps. Total end play should be 0.25 - 0.55 mm
(0.010 - 0.022 in).

21 - 356

AUTOMATIC - CVT-SERVICE INFORMATION

PM

NOTE: Gauge bar 6311 can be used for doing the
following measurement

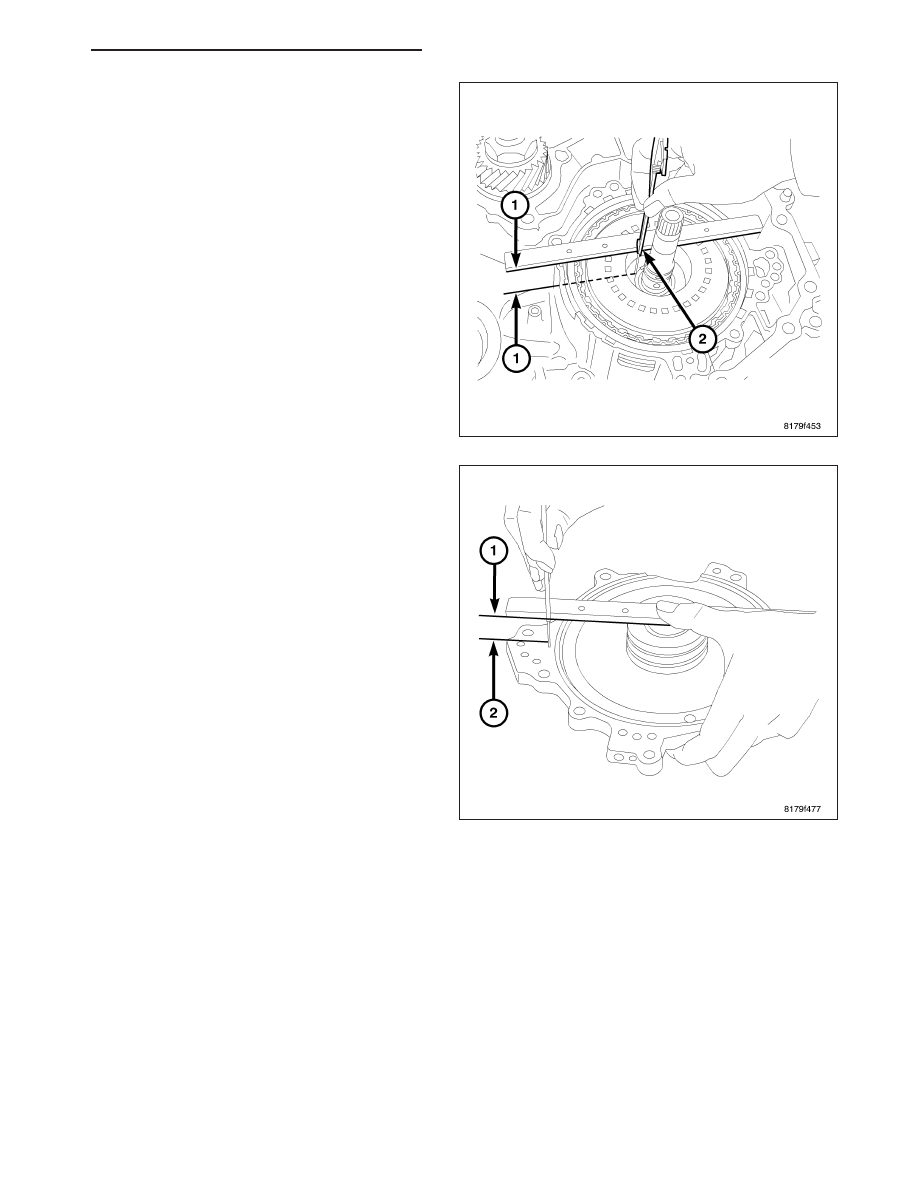

31. Measure the distance (1) from the oil pump cover

installation surface of the transaxle case to the
needle bearing installation surface of the forward
clutch drum. Call this measurement one.

NOTE: Gauge bar 6311 can be used for doing the
following measurement

32. Measure the distance (1 to 2) as shown. Call this

measurement two.

33. Calculate

the

bearing

thickness

required

to

achieve the necessary end play with the following
formula. The bearing thickness is equal to mea-
surement one, minus measurement two minus the
nominal end play (0.40 mm or 0.016 “in).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 357

CAUTION: Apply Vaseline or assembly lube when
installing the needle bearing. Be careful to verify
correct orientation of the needle bearing when
installing it.

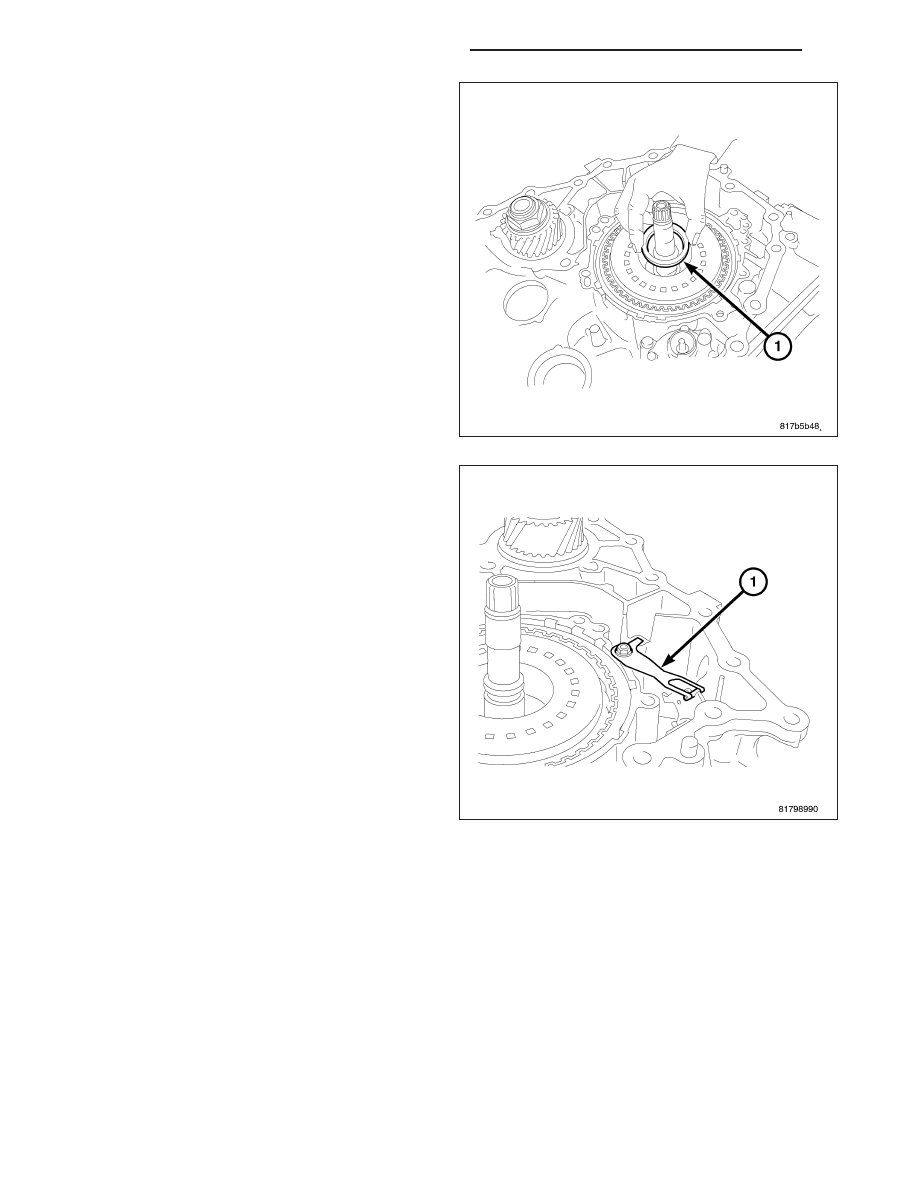

34. Install the selected needle bearing (1) on the for-

ward clutch assembly.

35. Install the detente spring (1) onto the transaxle

case. Install the bolt to hold the detente spring to
the transaxle case and Torque the mounting bolt
to 7 N·m (61 in.lbs.).
