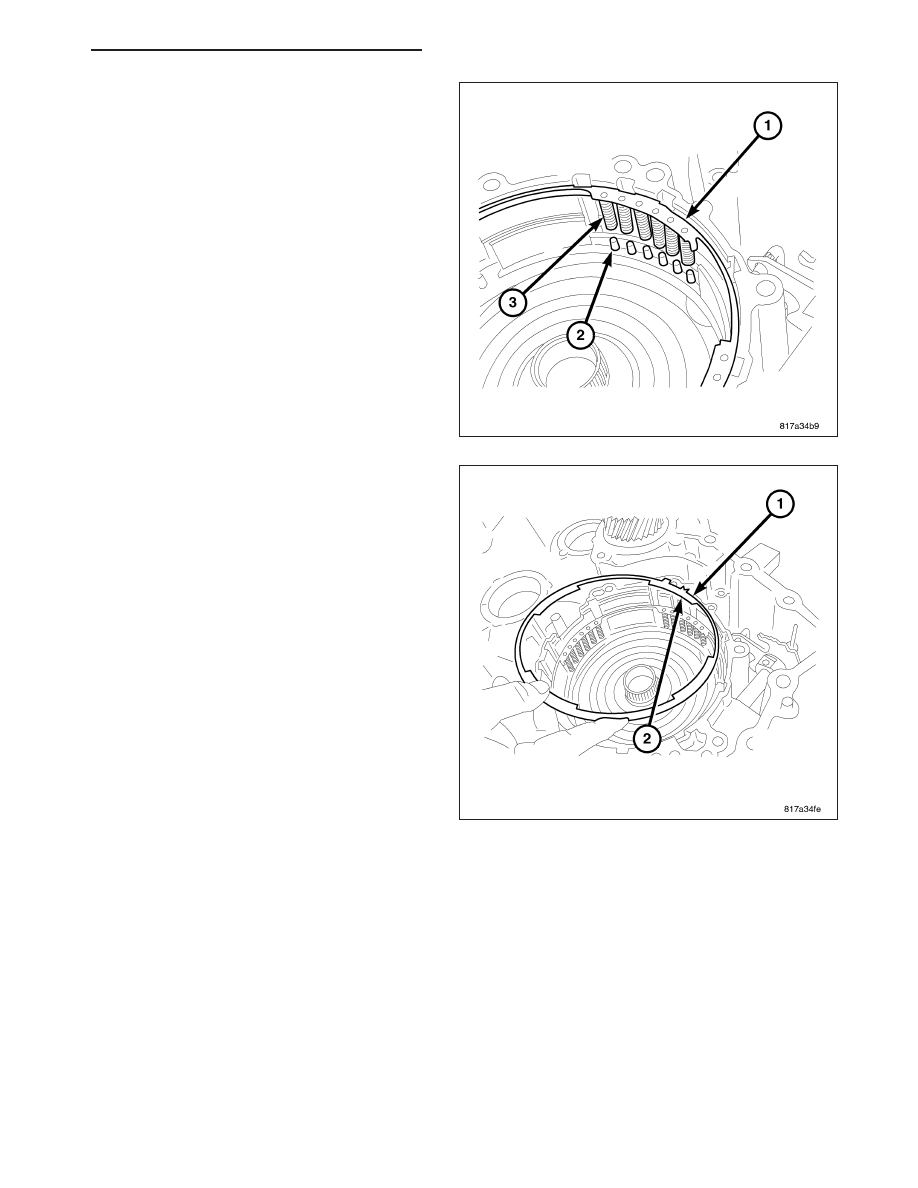

16. Align the return springs (3) of the spring retainer

assembly (1) to the locating posts (2) of the
reverse clutch piston.

NOTE: There is a notch in the retaining plate that
points to the top of the case

17. Install the retaining plate (1) into the transaxle

case with the notch on the plate to the top (2).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 351

CAUTION: Set the spring compressor on top of
the spring of the spring retainer assembly.

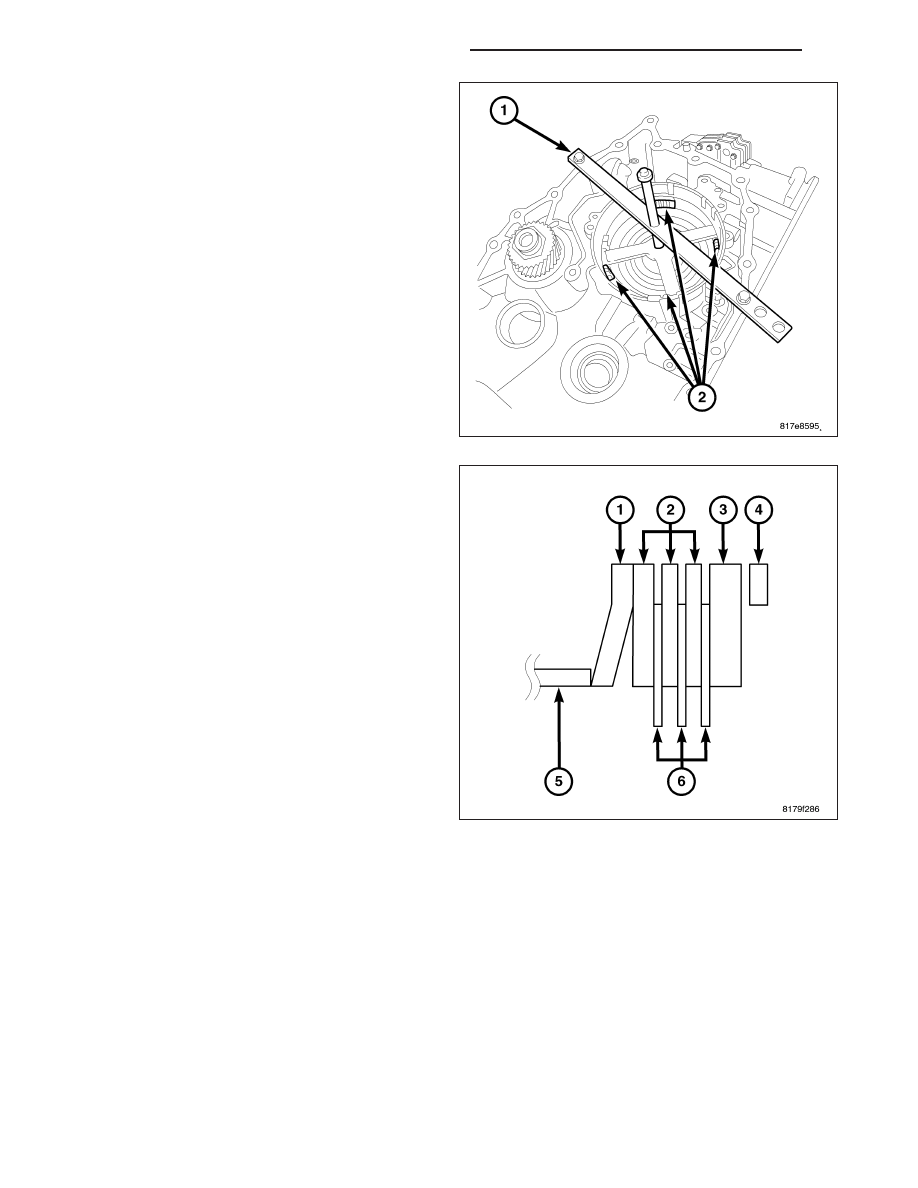

18. Compress the reverse brake return spring using

Spring Compressor 5058 A (1) and Reverse Pis-
ton Compressor 9875 and install the snap ring
into the transaxle case using a screwdriver.

19. Install the dish plate (1) with the convex side

down onto the reverse brake piston.

20. Install driven plate (2) and then a drive plate (6)

until all the driven and drive plates are installed.

21. Install the retaining plate (3) into the reverse

brake assembly.

22. Install the reverse brake snap ring (4) into the

transaxle case.

21 - 352

AUTOMATIC - CVT-SERVICE INFORMATION

PM

CAUTION: When conducting measurements, mea-
sure two or more places and calculate the average
value.

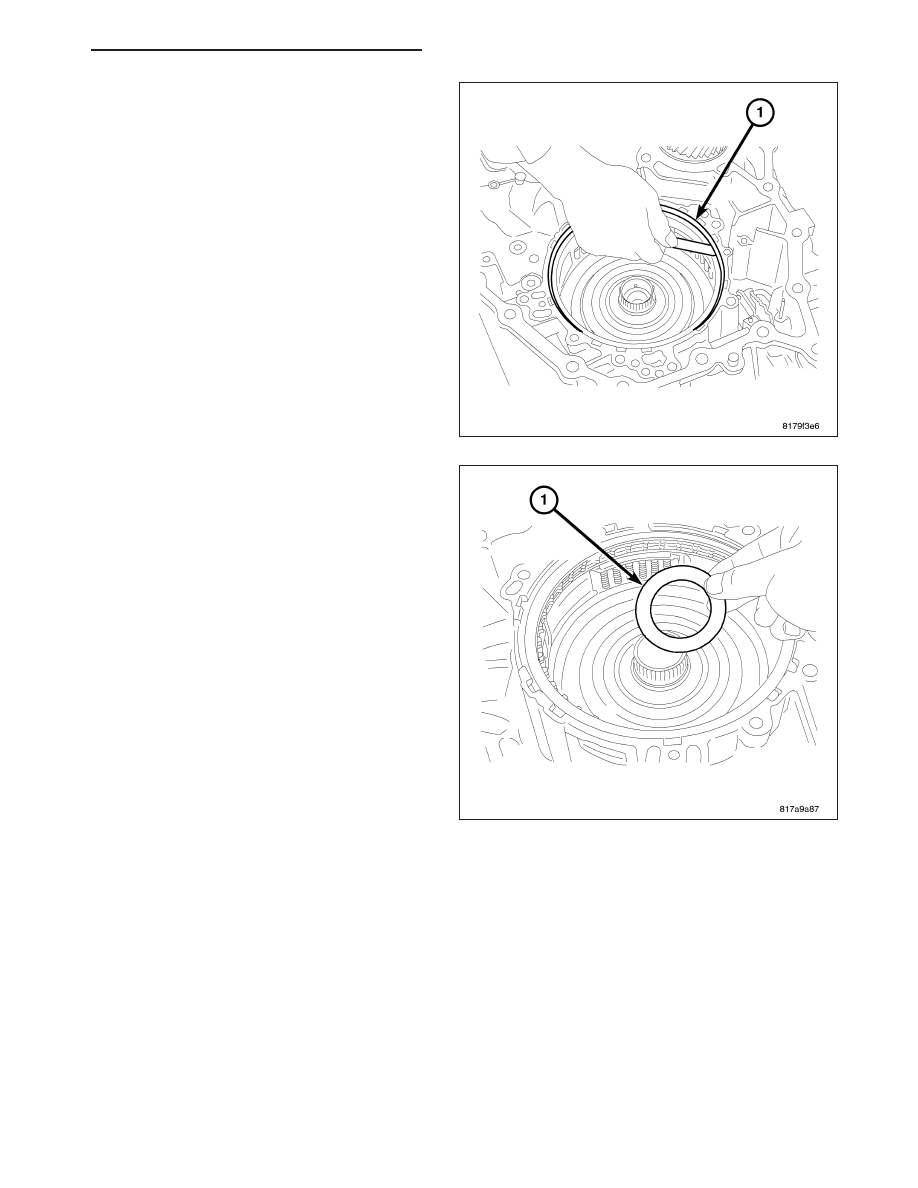

23. Measure the clearance between the snap ring and

the retaining plate (1). The correct clutch clear-
ance is 1.2-1.5 mm (0.047-0.059 in.). If the clutch
clearance is not within specifications, measure the
existing retaining plate and select the correct
retaining plate.

CAUTION: Apply Vaseline or assembly lube when
installing the needle bearing. Be careful to verify
correct orientation of the needle bearing when
installing it.

NOTE: The inner race will need to face down

24. Install the needle bearing (1) onto the reverse

brake piston. Check for the direction of the needle
bearing while installing.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 353

NOTE: The inner race will need to face down

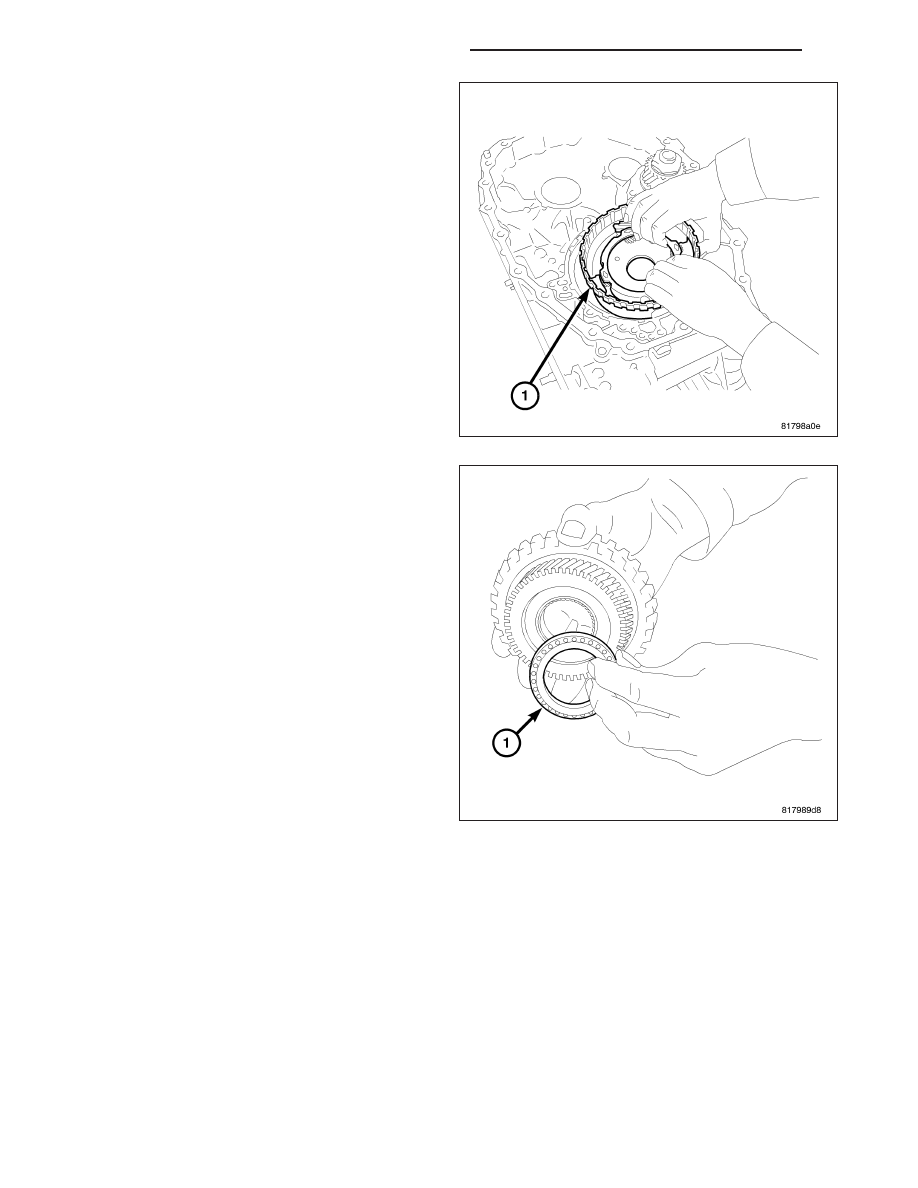

25. Install the planetary carrier assembly (1) onto the

reverse brake.

CAUTION: Apply Vaseline or assembly lube when
installing the needle bearing. Be careful to verify
correct orientation of the needle bearing when
installing it.

26. Install the needle bearing (1) onto the primary pul-

ley side of the sun gear.
