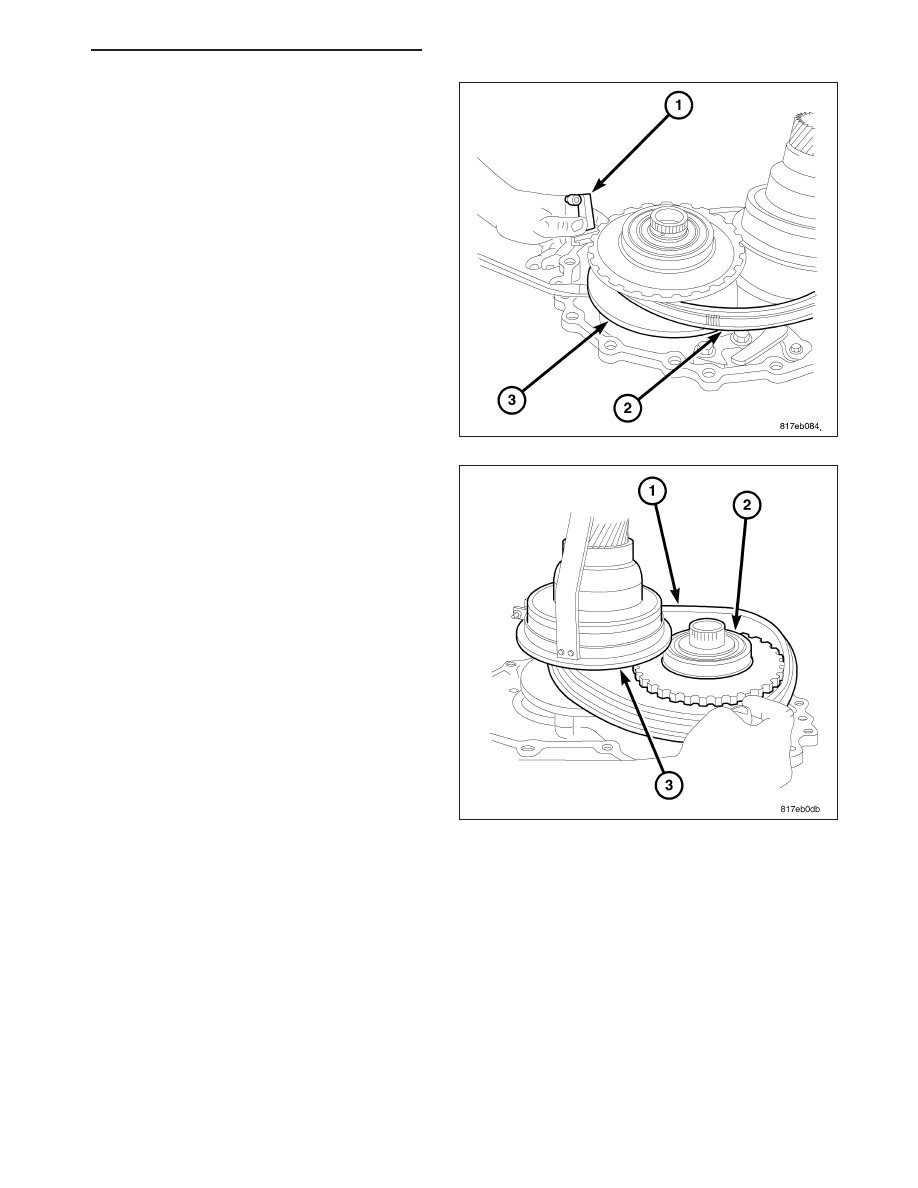

82. Lift the primary sheave (3) enough to remove the

sheave height sensor (1).

83. Remove the drive belt (1) from both secondary (3)

and primary sheaves (2).

84. Remove the secondary sheave.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 343

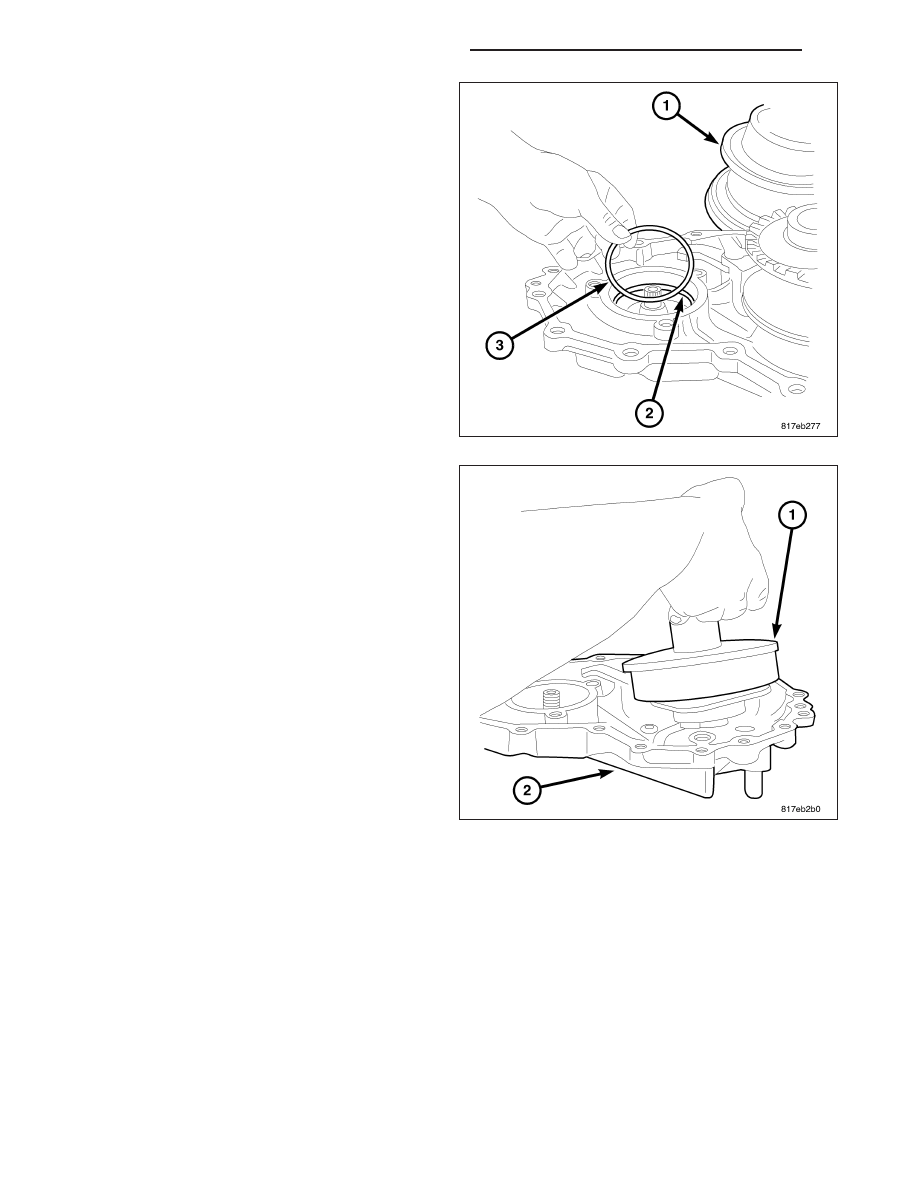

85. Remove the shim (3) under the secondary sheave

(1).

86. Remove the primary sheave.

87. Remove bolts at the park pawl.

88. Remove the park pawl.

21 - 344

AUTOMATIC - CVT-SERVICE INFORMATION

PM

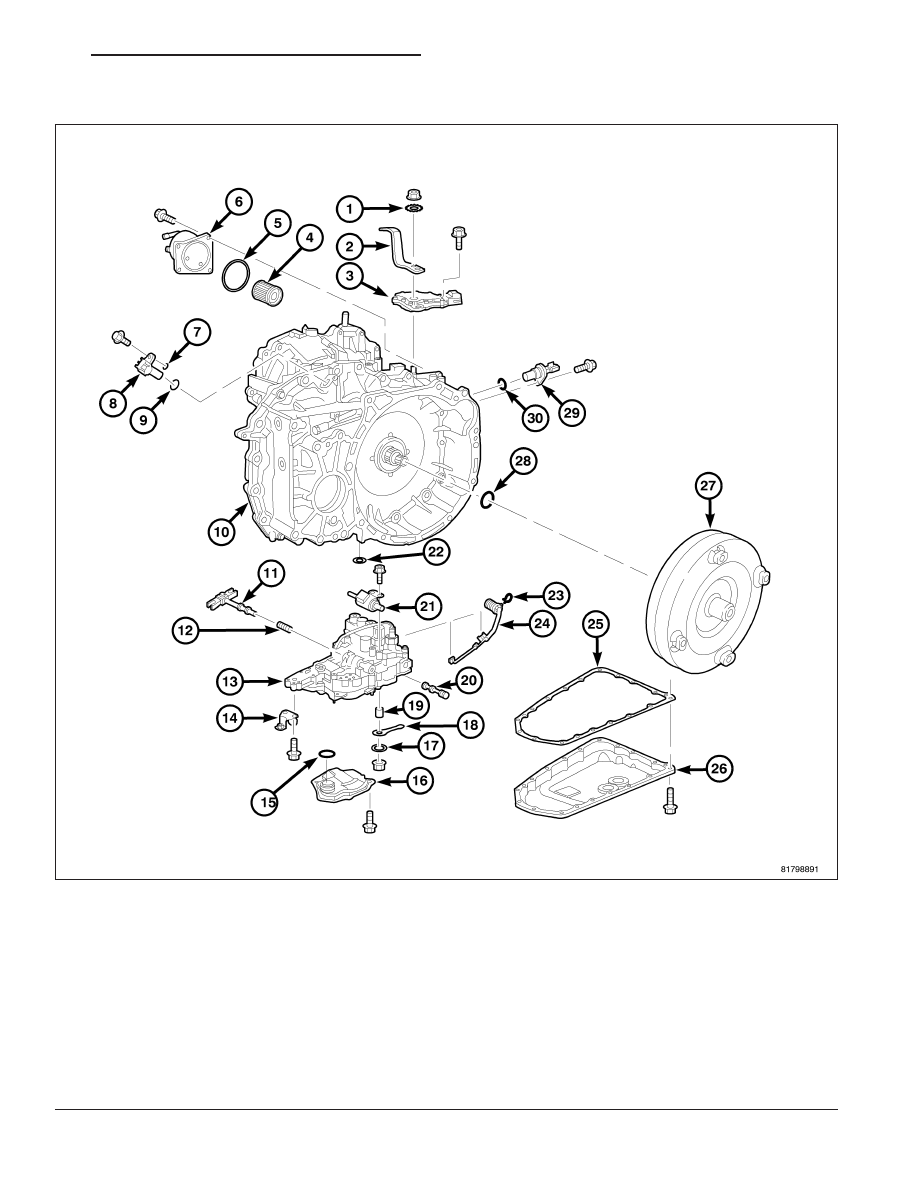

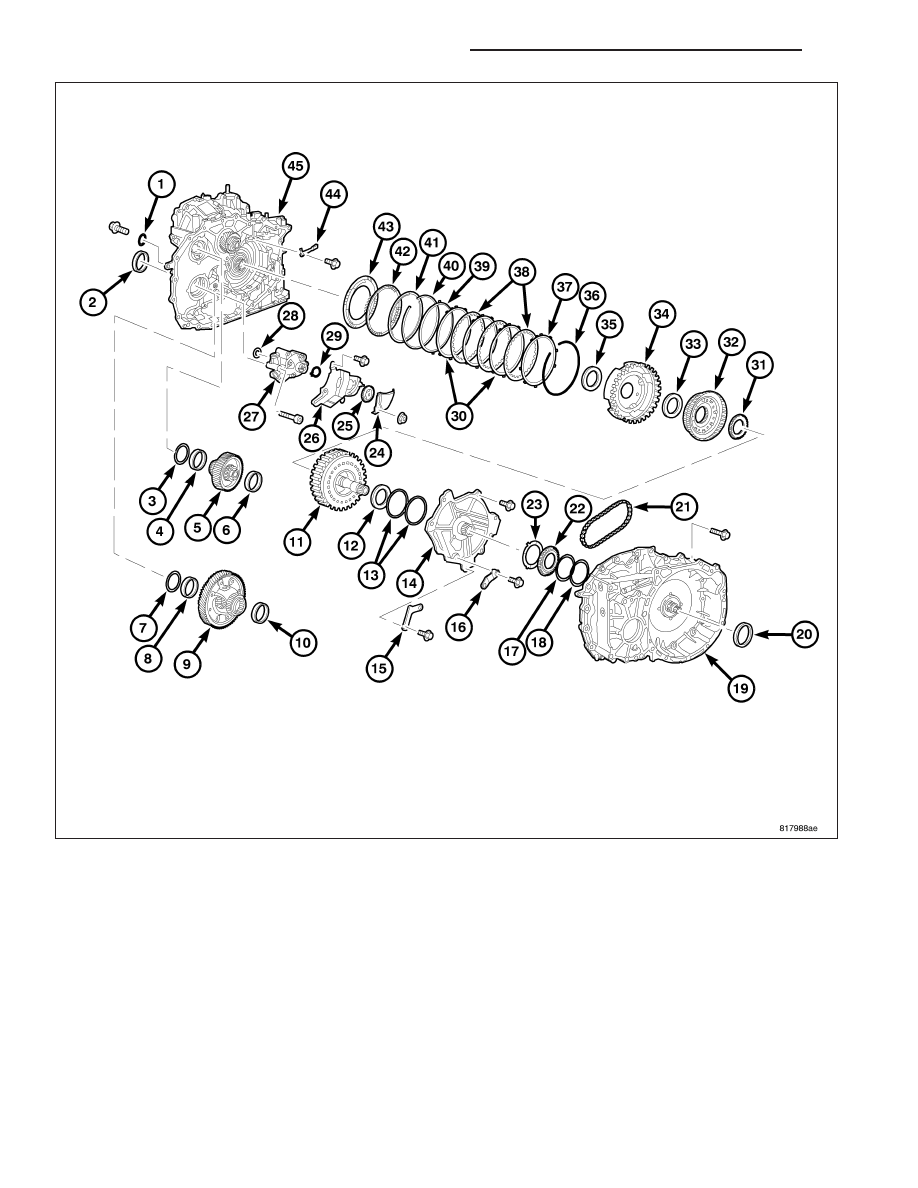

ASSEMBLY

1- WASHER

16 - OIL STRAINER

2 - SHIFT LEVER

17 - PLAIN WASHER

3 - INHIBITOR SWITCH

18 - MANUAL LEVER

4 - CVT FLUID FILTER

19 - BELL HOUSING

5 - O-RING

20 - MANUAL VALVE

6 - CVT FLUID COOLER

21 - STEPPER MOTOR

7 - SHIM

22 - LIP SEAL

8 - OUTPUT SPEED SENSOR

23 - SNAP RING

9 - O-RING

24 - VALVE BODY HARNESS

10 - TRANSAXLE

25 - OIL PAN GASKET

11 - PULLEY RATIO LINKAGE

26 - OIL PAN

12 - SPRING

27 - TORQUE CONVERTER

13 - CONTROL VALVE

28 - O-RING

14 - BRACKET

29 - INPUT SPEED SENSOR

15 - O-RING

30 - O-RING
