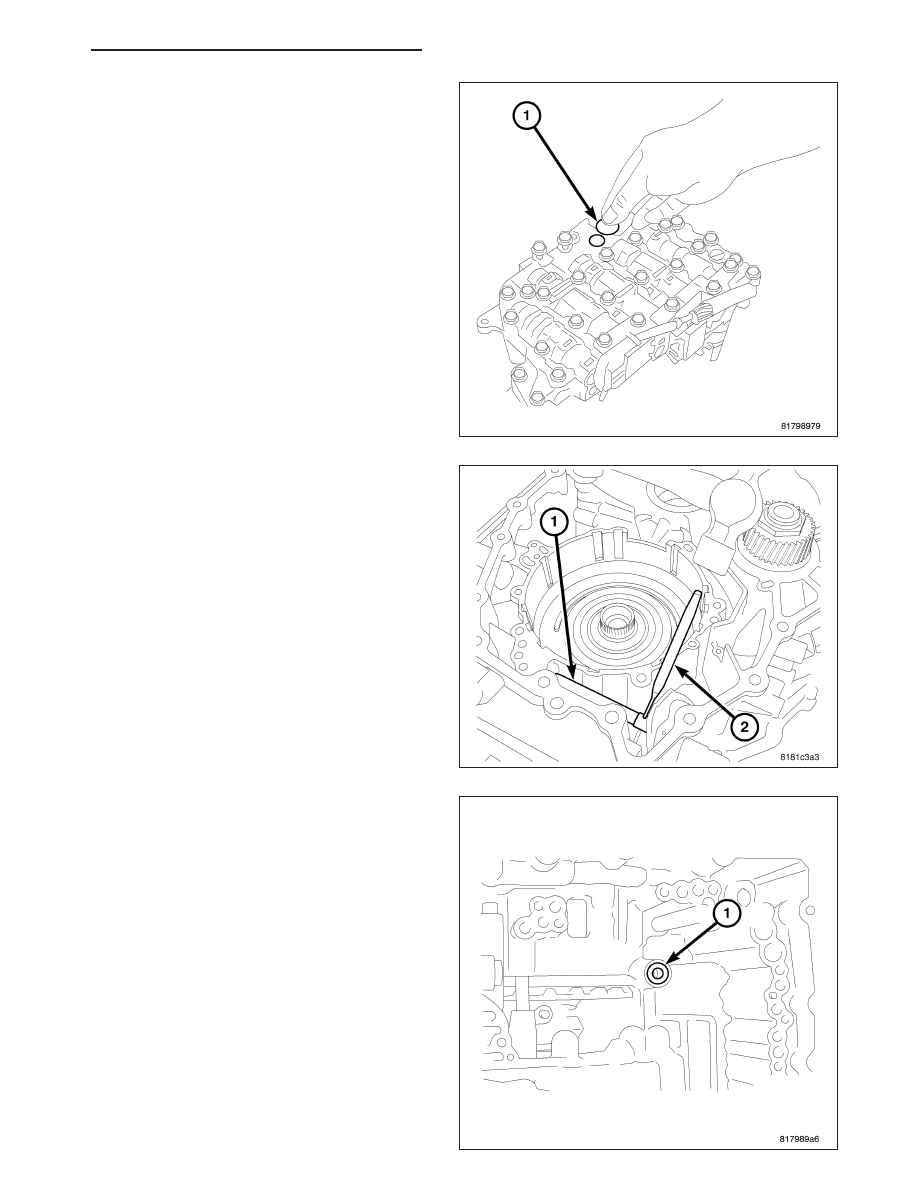

62. Remove and set aside the bushing (1) from the

valve body.

63. Remove the pin at the manual shaft using a

punch (2).

64. Remove the manual shaft from case.

65. Remove and discard the lip seal (1) from the

transaxle case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 335

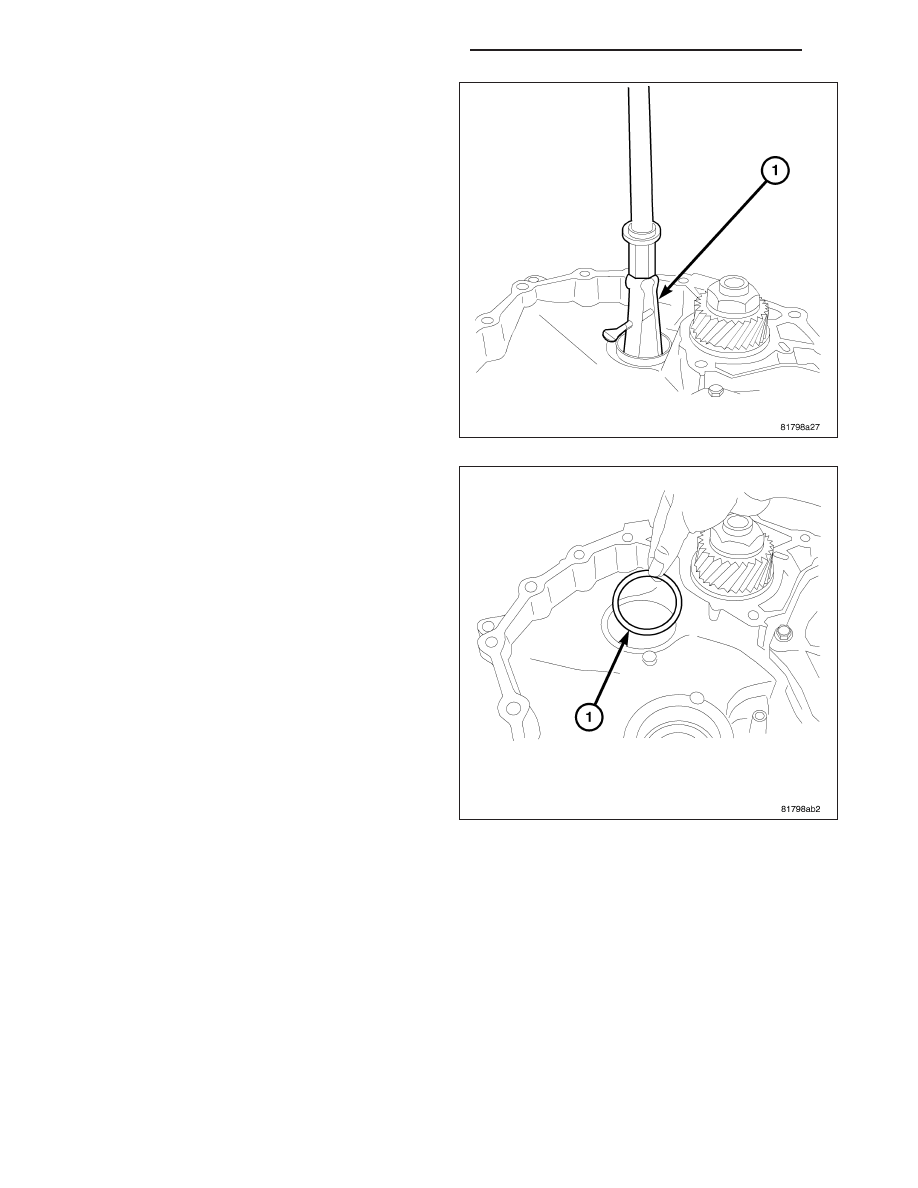

66. Remove outer race (1) of differential side bearing

from converter main housing using Puller 9664
and Slide Hammer C-637.

67. Remove the selective shim (1) from the transaxle

case.

21 - 336

AUTOMATIC - CVT-SERVICE INFORMATION

PM

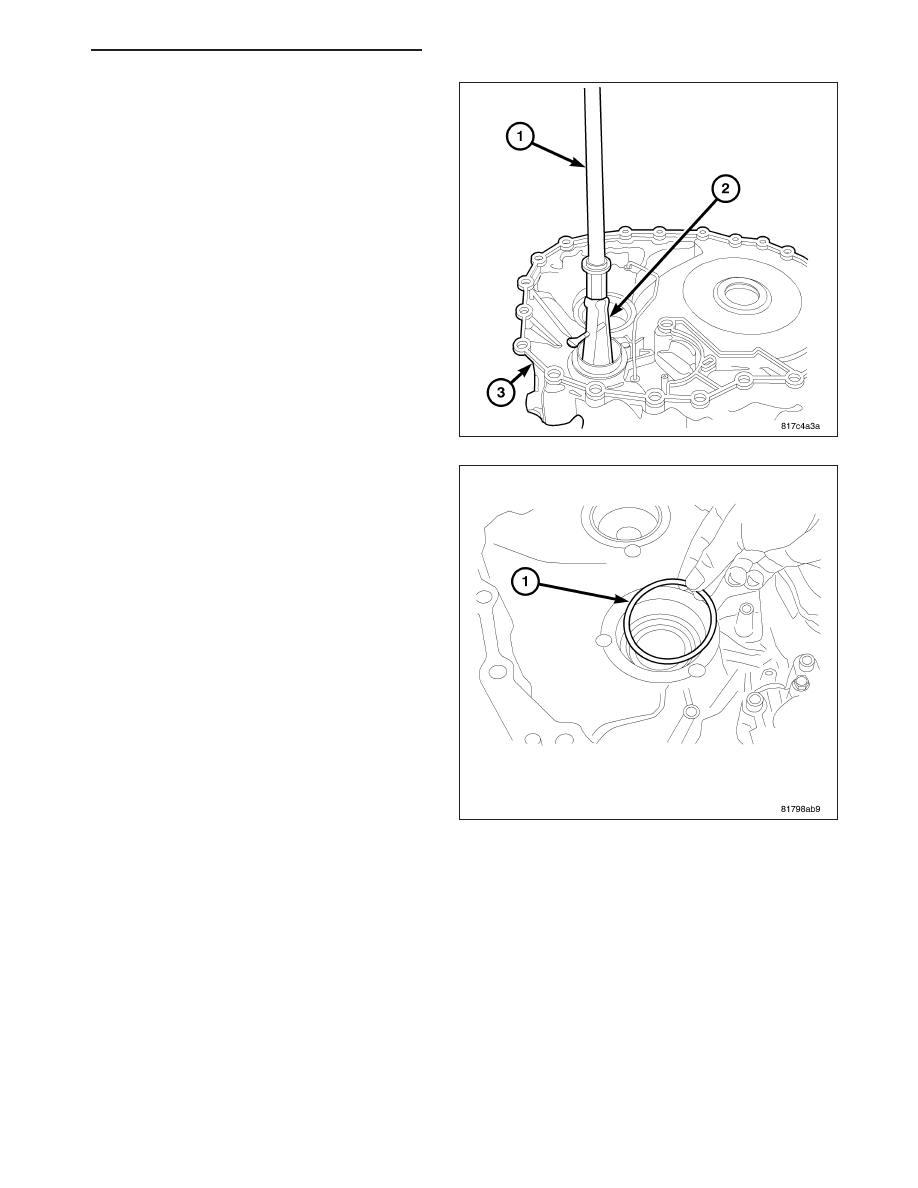

68. Remove outer race of reduction gear bearing (1)

from transaxle case using Slide Hammer C-637
and Remover 7794-A.

69. Remove the selective shim (1) from the transaxle

case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 337

CAUTION: When removing the side oil seal, do not
damage to the transaxle case.

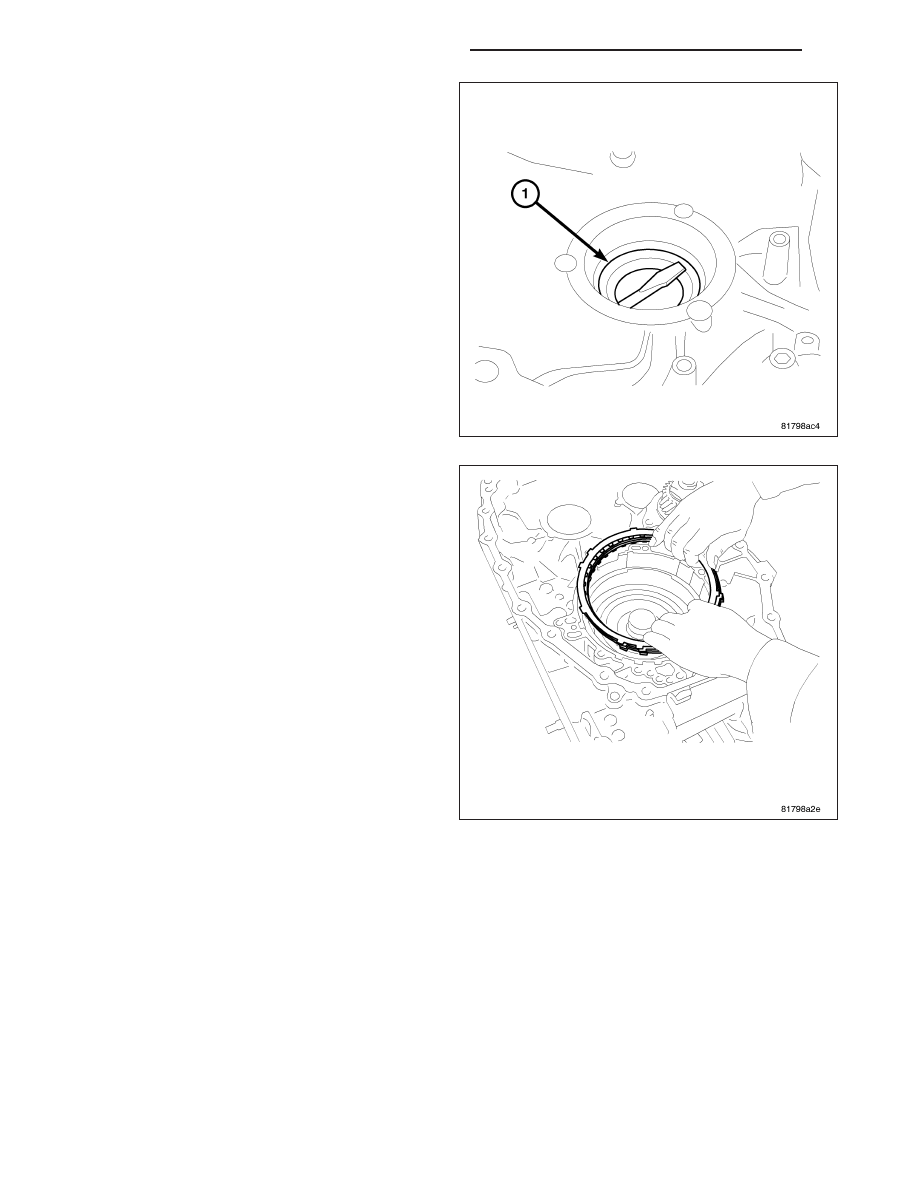

70. Remove side oil seal (1) from transaxle case

using a screwdriver.

CAUTION: Check if there is damage, deformation,
or burning on the surface of any of the drive or
driven plates. Check for permanent fatigue of the
dish plate, driven plates, retaining plate, snap ring,
and the drive plates. Replace all reverse brake
components if any of these conditions exist.

71. Remove the reverse brake snap ring using a

screwdriver. Then remove the reverse brake
retaining plate, the drive plates, the driven plates,
and the dish plate from the reverse brake drum.

21 - 338

AUTOMATIC - CVT-SERVICE INFORMATION
