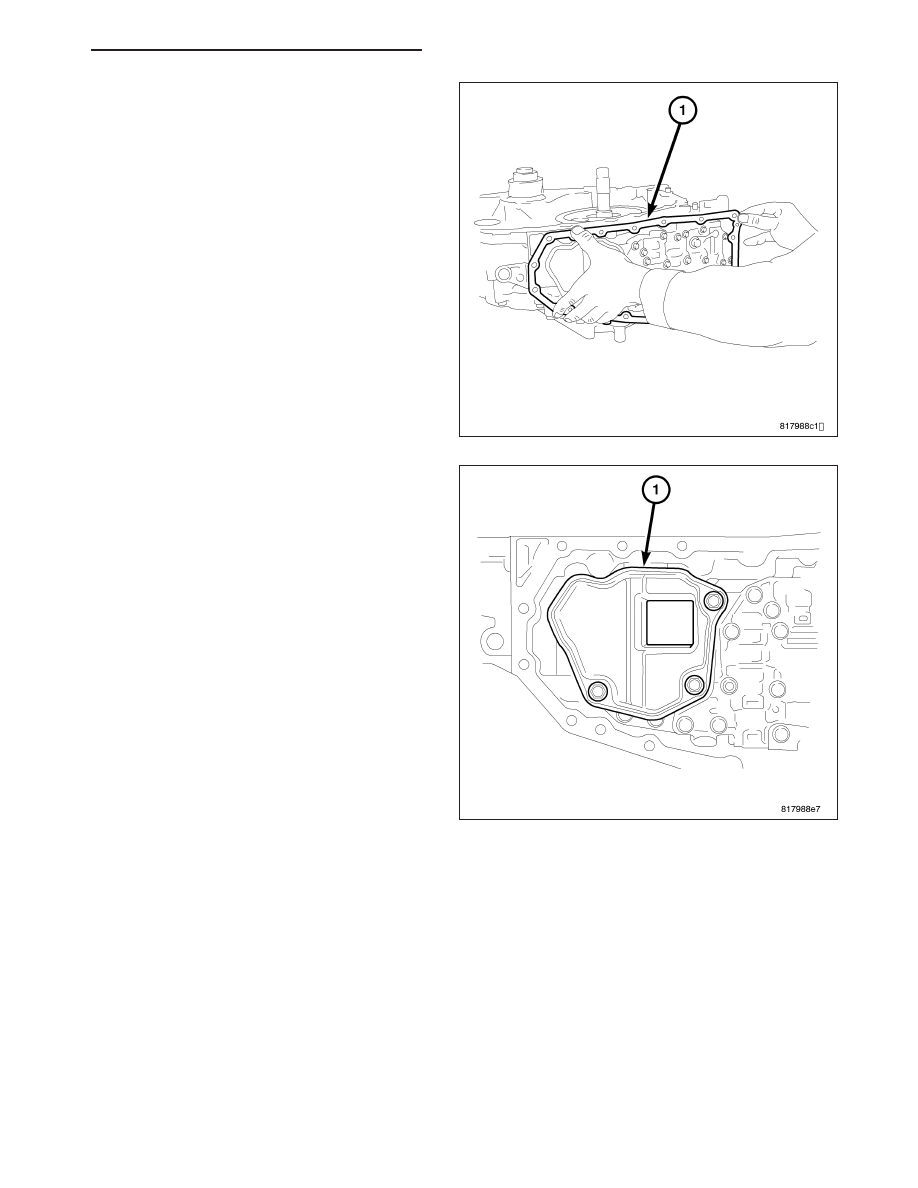

39. Remove the oil pan gasket (1) from the transaxle

case.

40. Remove the bolts holding the oil strainer (1) to the

valve body.

41. Remove the oil strainer.

42. Remove and discard the oil strainer o-ring.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 327

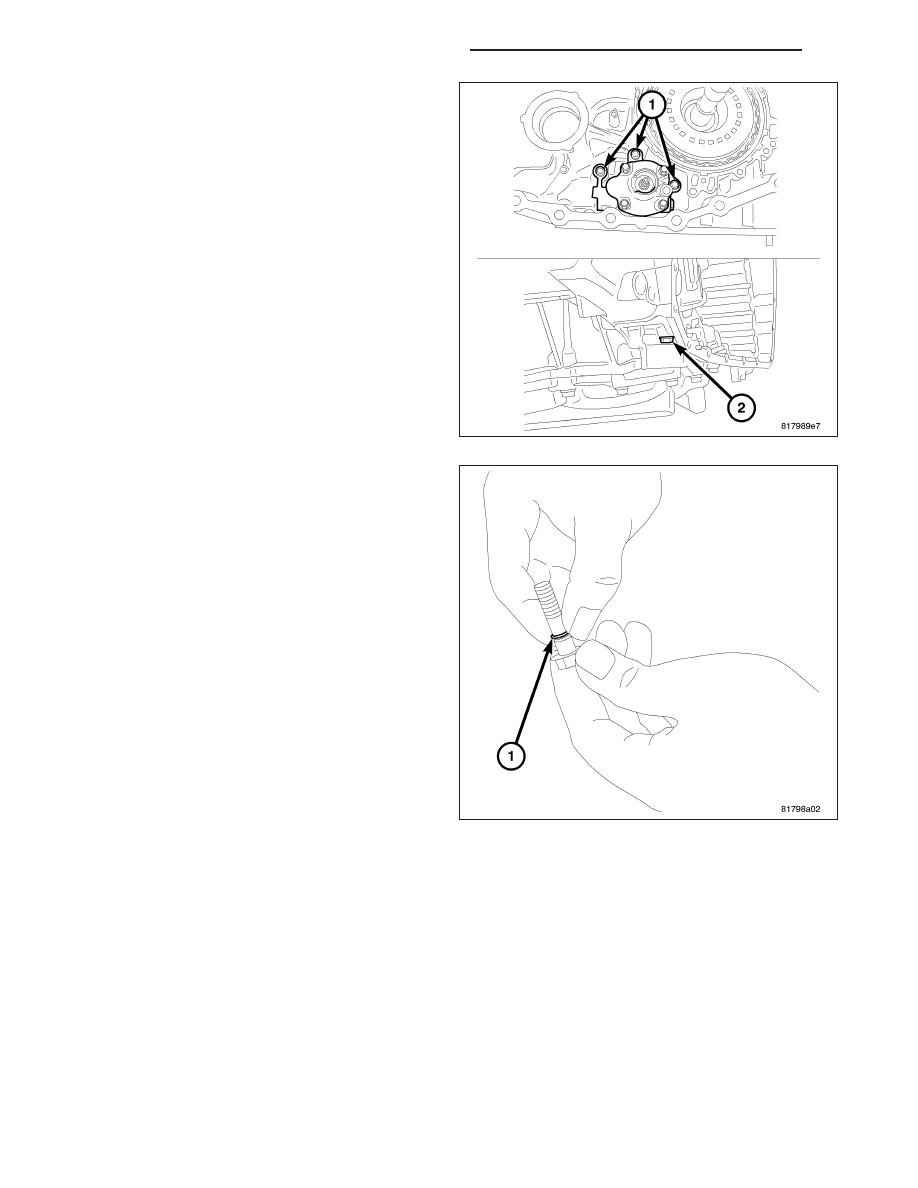

43. Remove the bolt (2) holding the oil pump to the

transaxle case from the rear of the transaxle.

44. Remove the bolts (1) holding the oil pump to the

transaxle case from inside the transaxle.

45. Remove the oil pump from the transaxle case.

NOTE: One of the oil pump retaining bolts is
installed from the outside of the transaxle case
into the rear part of the oil pump.

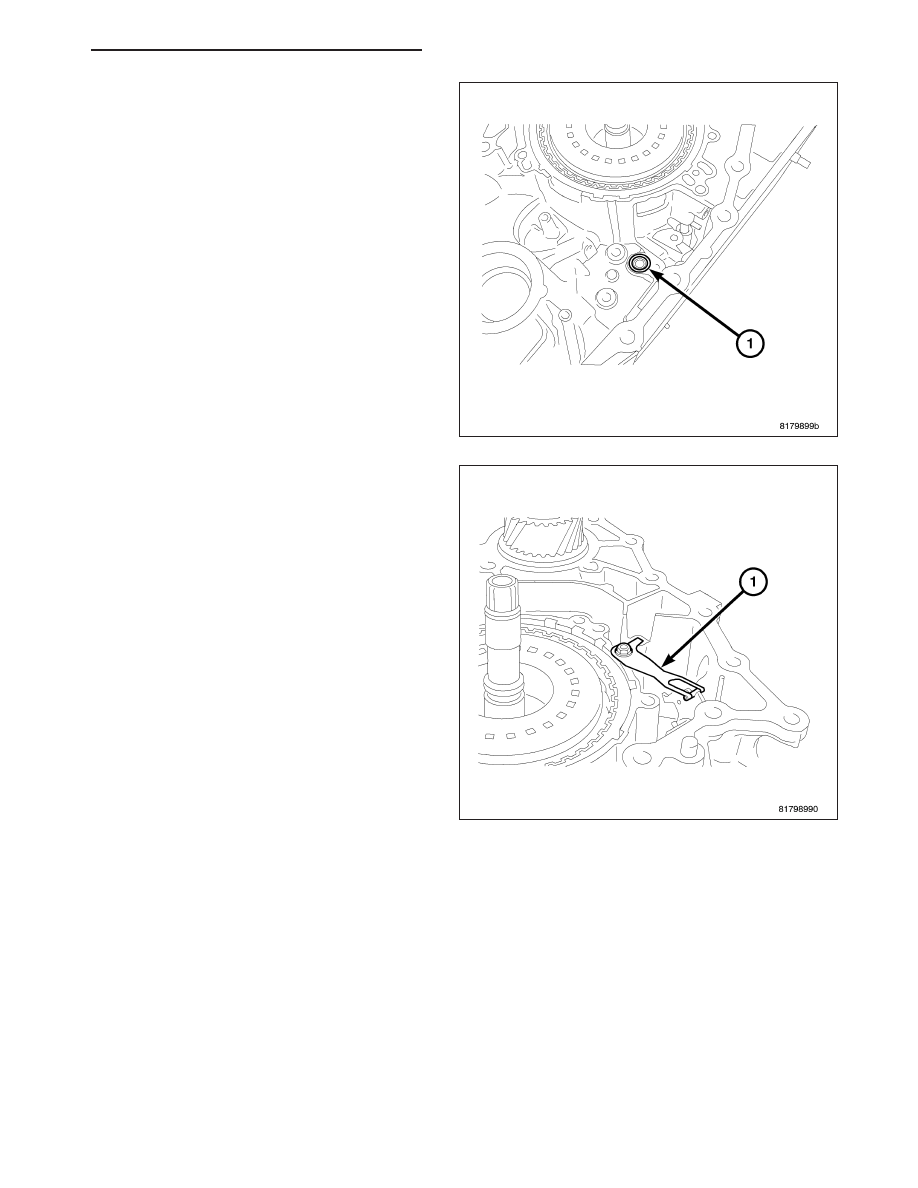

46. Remove and discard the o-ring (1) from the oil

pump mounting bolt. (Only on bolt installed from
the outside of the transaxle case)

21 - 328

AUTOMATIC - CVT-SERVICE INFORMATION

PM

47. Remove and discard the lip seal (1) from the

transaxle case.

48. Remove the bolt holding the detente spring (1) to

the transaxle case.

49. Remove the detente spring from the transaxle

case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 329

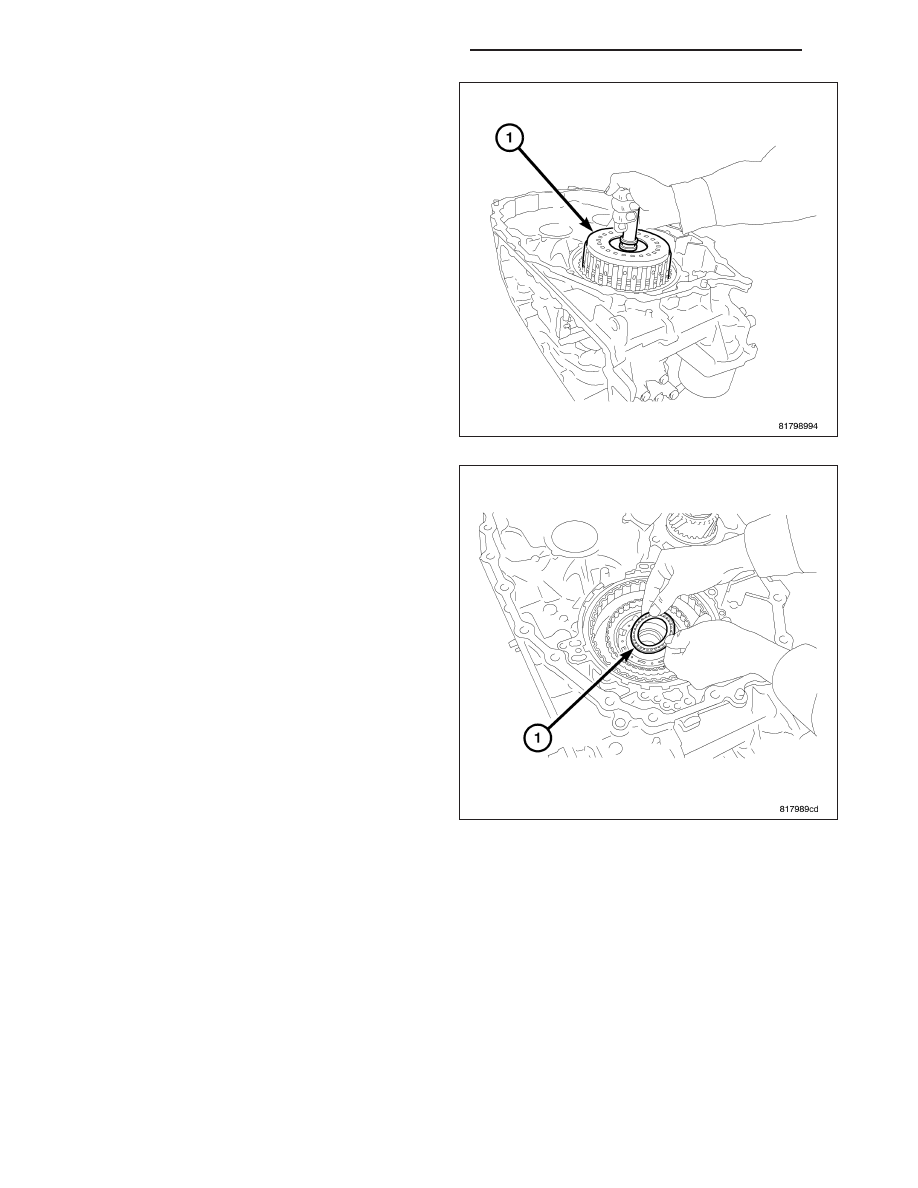

50. Remove the forward clutch assembly (1) from the

transaxle case.

51. Remove needle bearing (1) from forward clutch

drum side of the sun gear.

21 - 330

AUTOMATIC - CVT-SERVICE INFORMATION

PM
