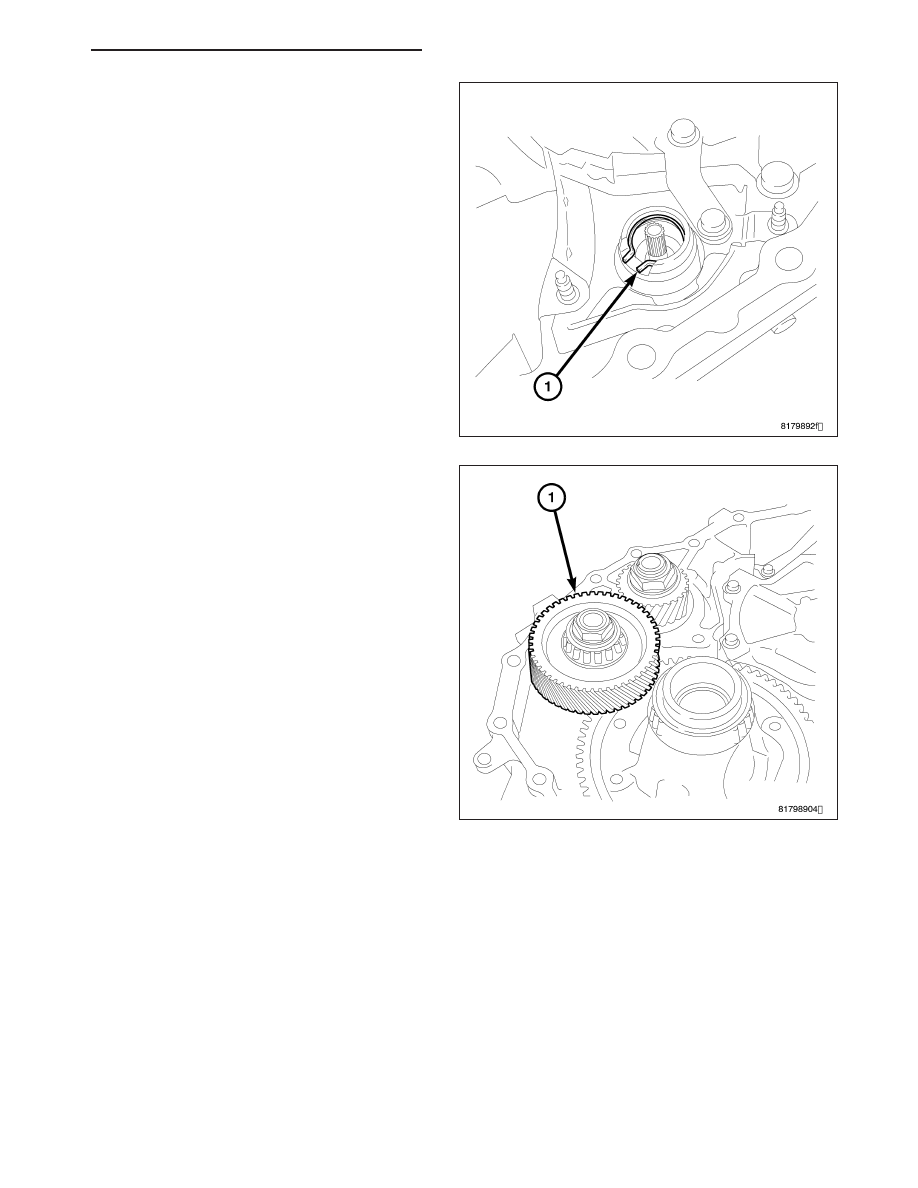

27. Remove the snap ring (1) from the oil pump.

28. Remove the reduction gear assembly (1) from the

transaxle case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 323

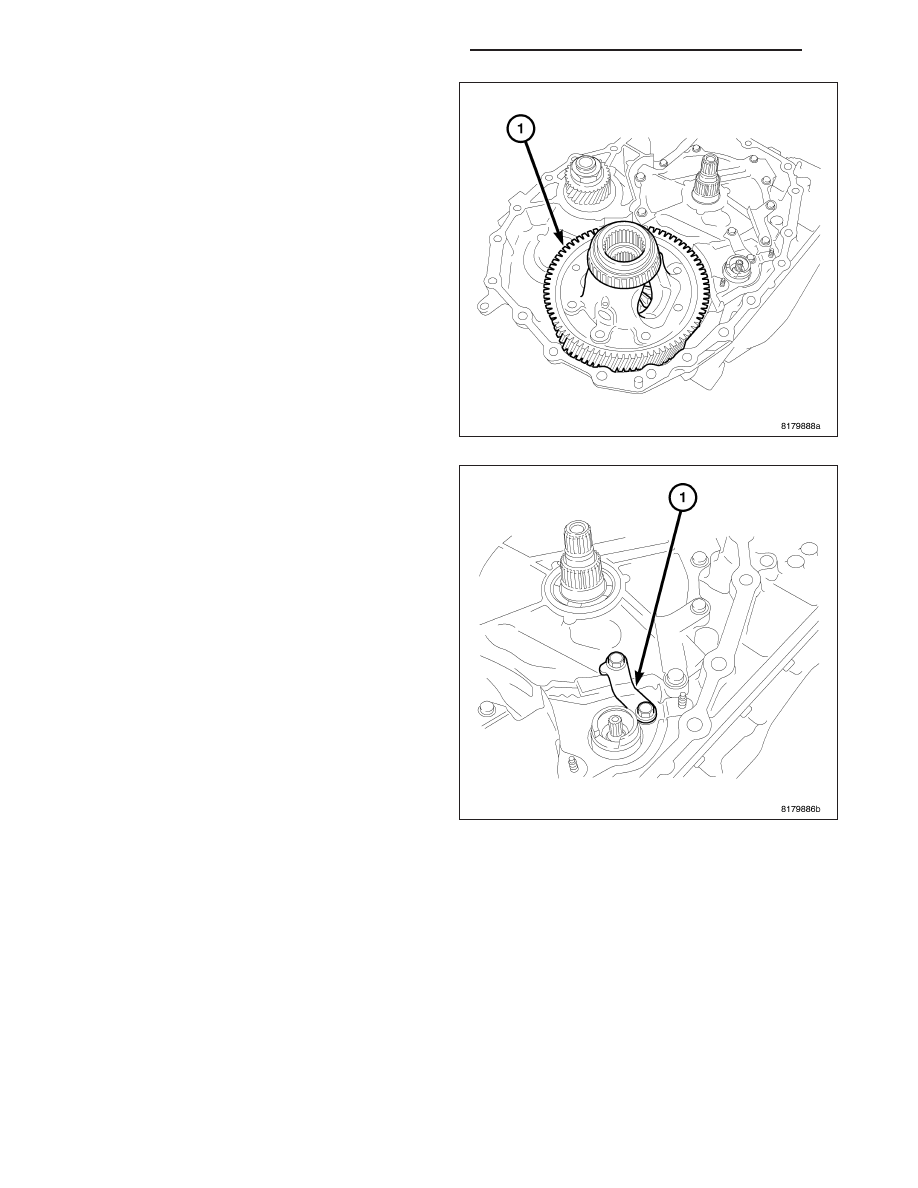

29. Remove the differential assembly (1) from the

transaxle case.

30. Remove the bolts holding the bracket (1) to the oil

pump cover and the transaxle.

31. Remove the bracket (1).

21 - 324

AUTOMATIC - CVT-SERVICE INFORMATION

PM

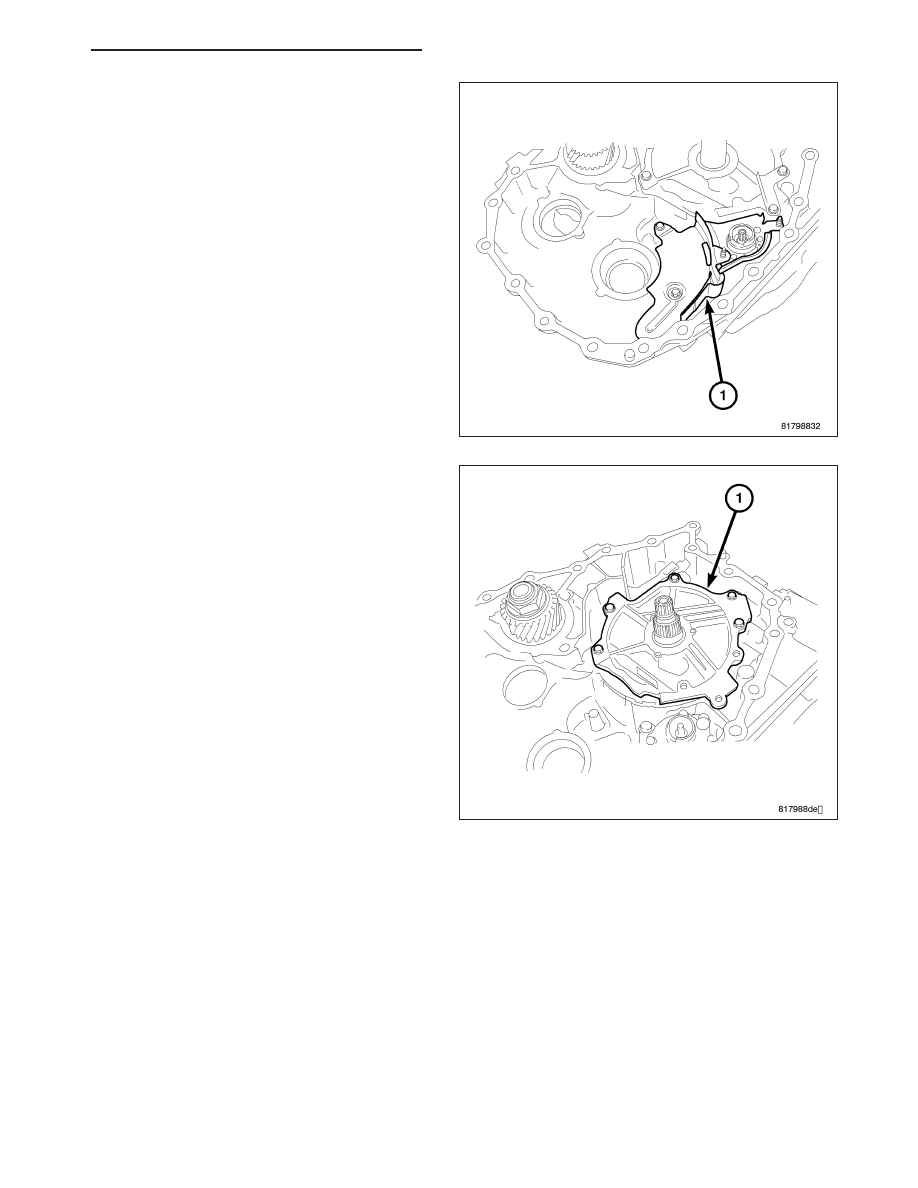

32. Remove the bolts holding the baffle plate (1) to

the transaxle.

33. Remove the baffle plate.

34. Remove the bolts holding the reaction shaft sup-

port (1) to the transaxle.

35. Remove the reaction shaft support from the trans-

axle case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 325

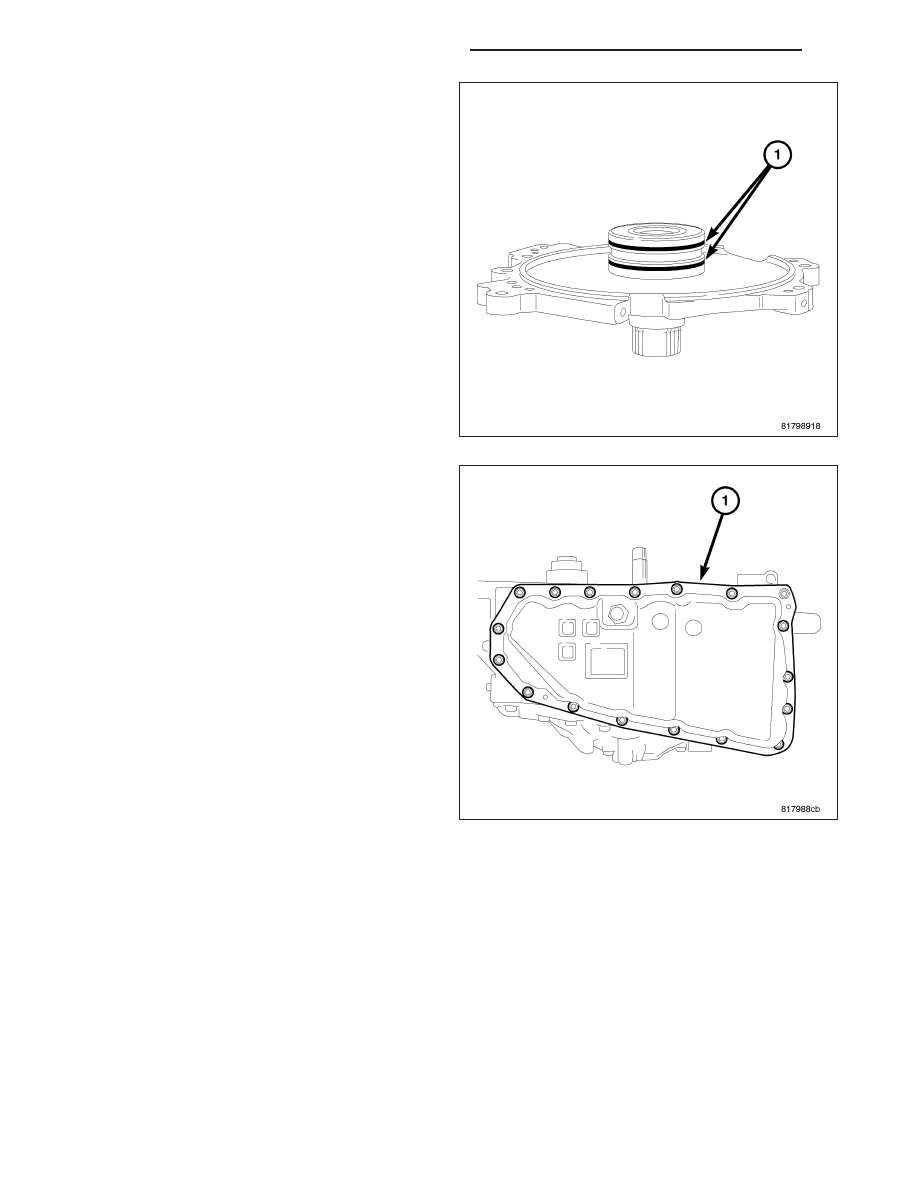

36. Remove and discard the seal rings (1) from the

reaction shaft support.

37. Remove the bolts holding the oil pan (1) to the

transaxle case.

38. Remove the oil pan from the transaxle case.

21 - 326

AUTOMATIC - CVT-SERVICE INFORMATION

PM
