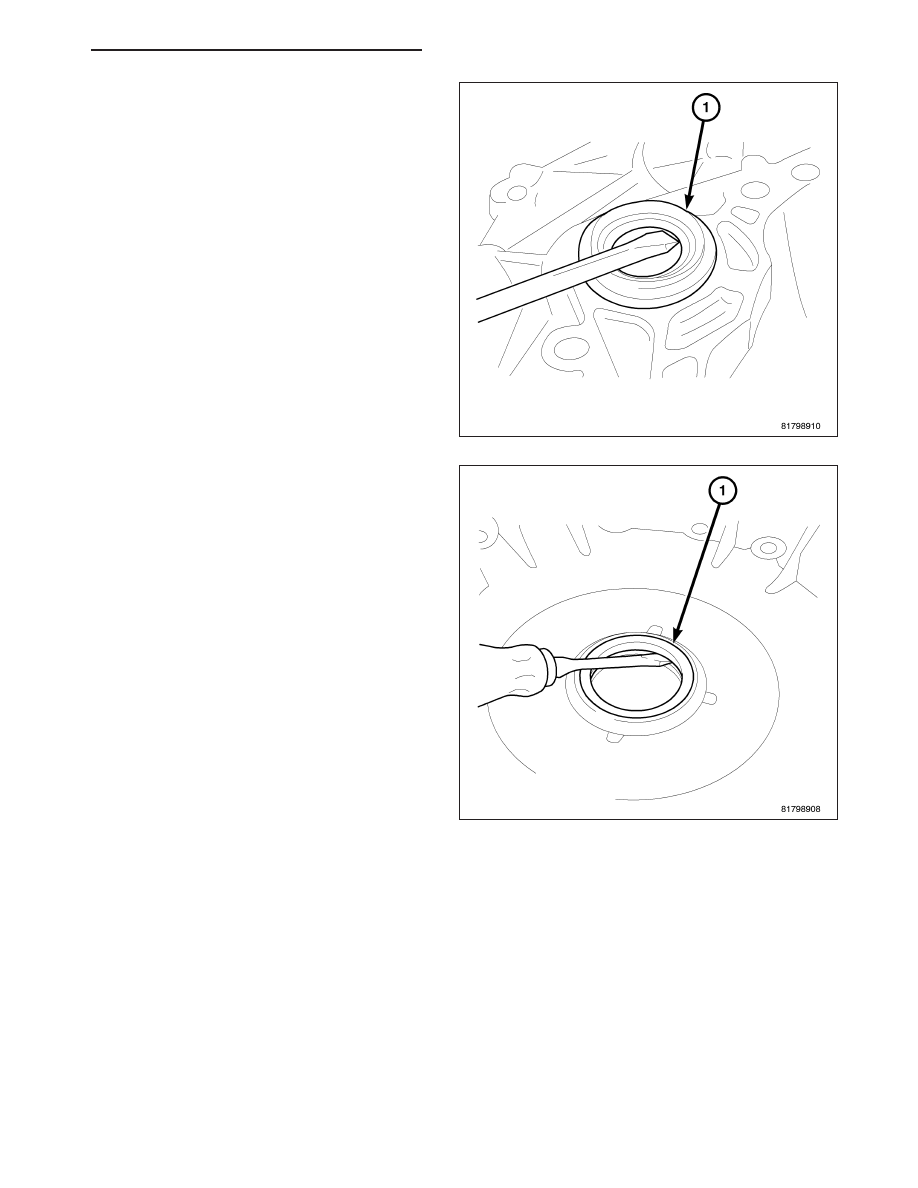

18. Remove differential side oil seal (1) from con-

verter housing using a screwdriver. (2WD)

19. Remove converter housing oil seal (1) from con-

verter housing using a screwdriver.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 319

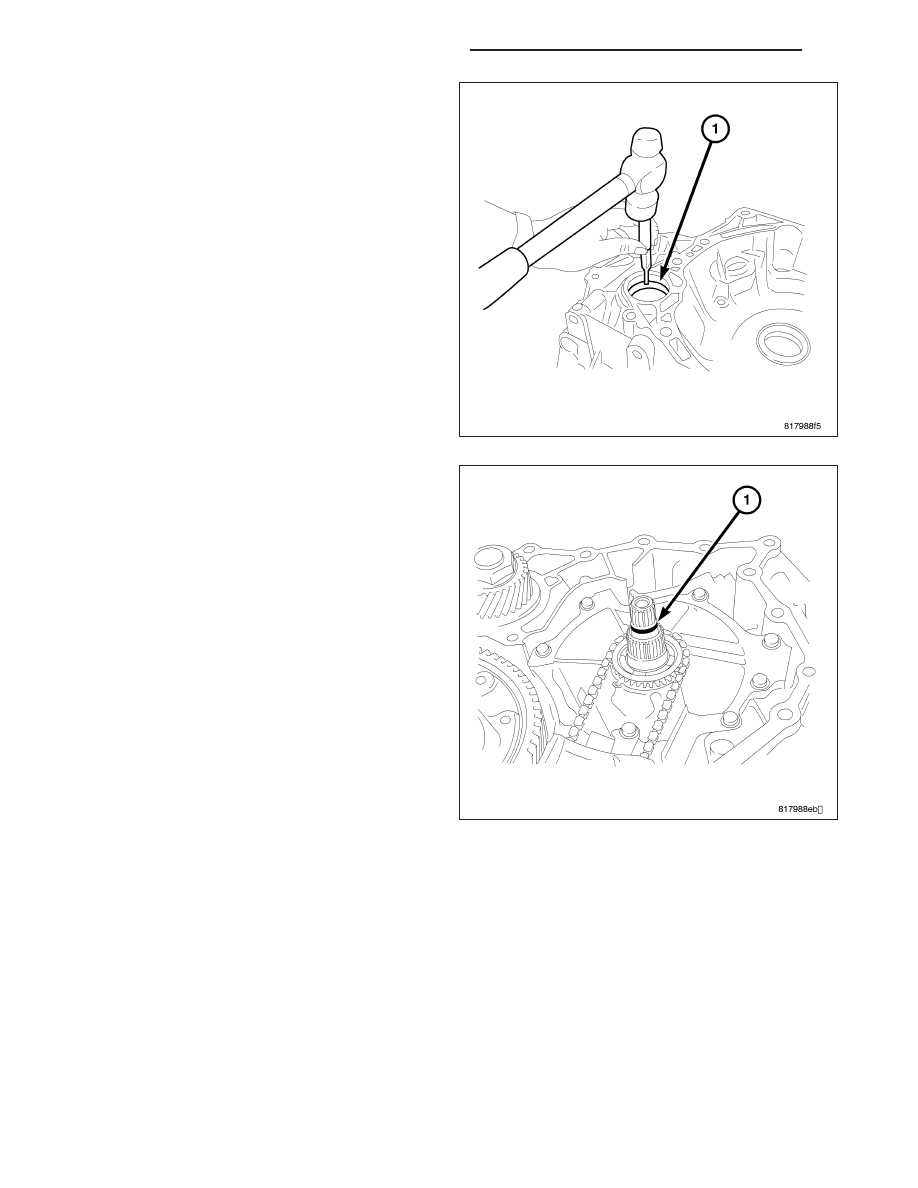

20. Remove outer race (1) of differential side bearing

from converter housing using a suitable punch.

CAUTION: When removing the outer race, tap the
outer race on both sides evenly. When removing
the outer race, do not damage the converter
housing.

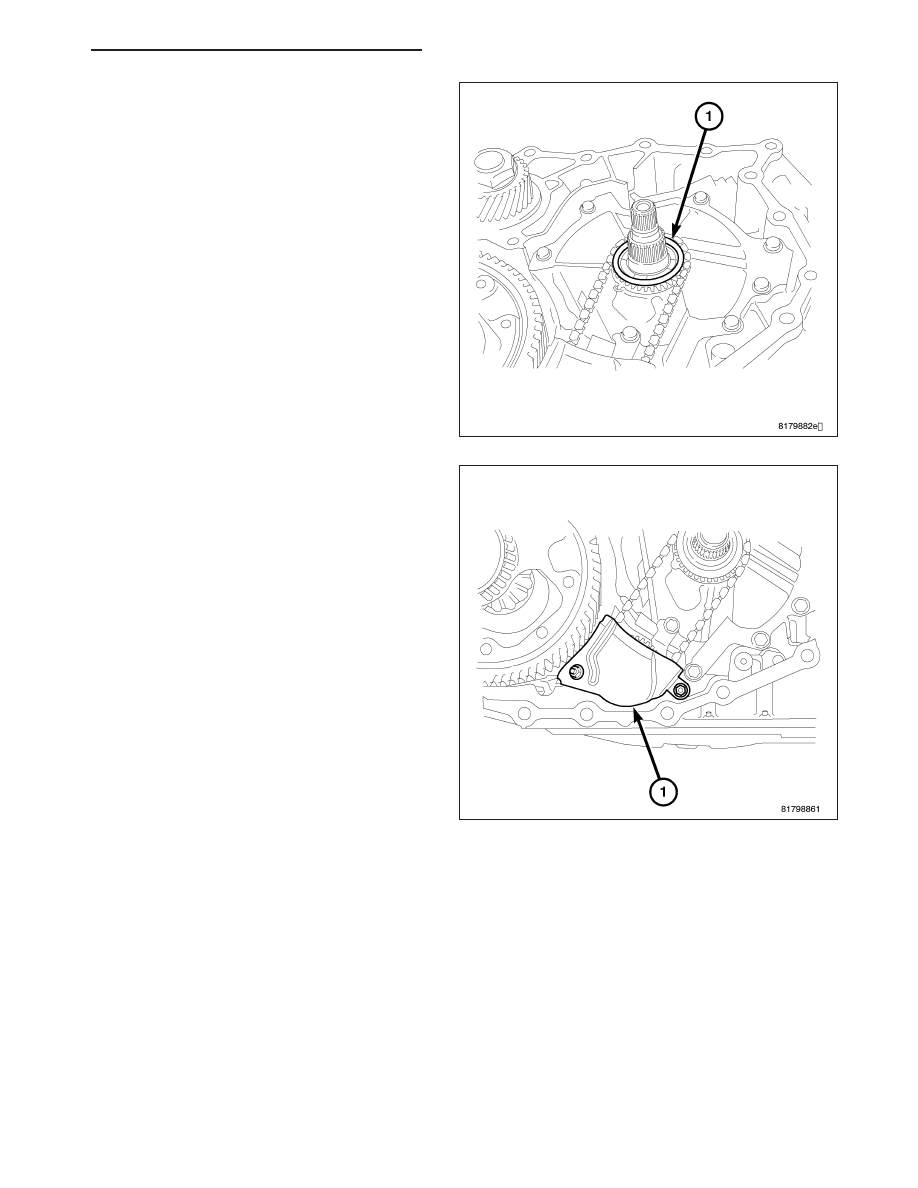

21. Remove and discard the O-ring (1) from the input

shaft.

21 - 320

AUTOMATIC - CVT-SERVICE INFORMATION

PM

22. Remove the adjusting shim (1) from the drive

sprocket, if necessary.

23. Remove the nuts holding the baffle plate (1) to the

transaxle.

24. Remove the baffle plate.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 321

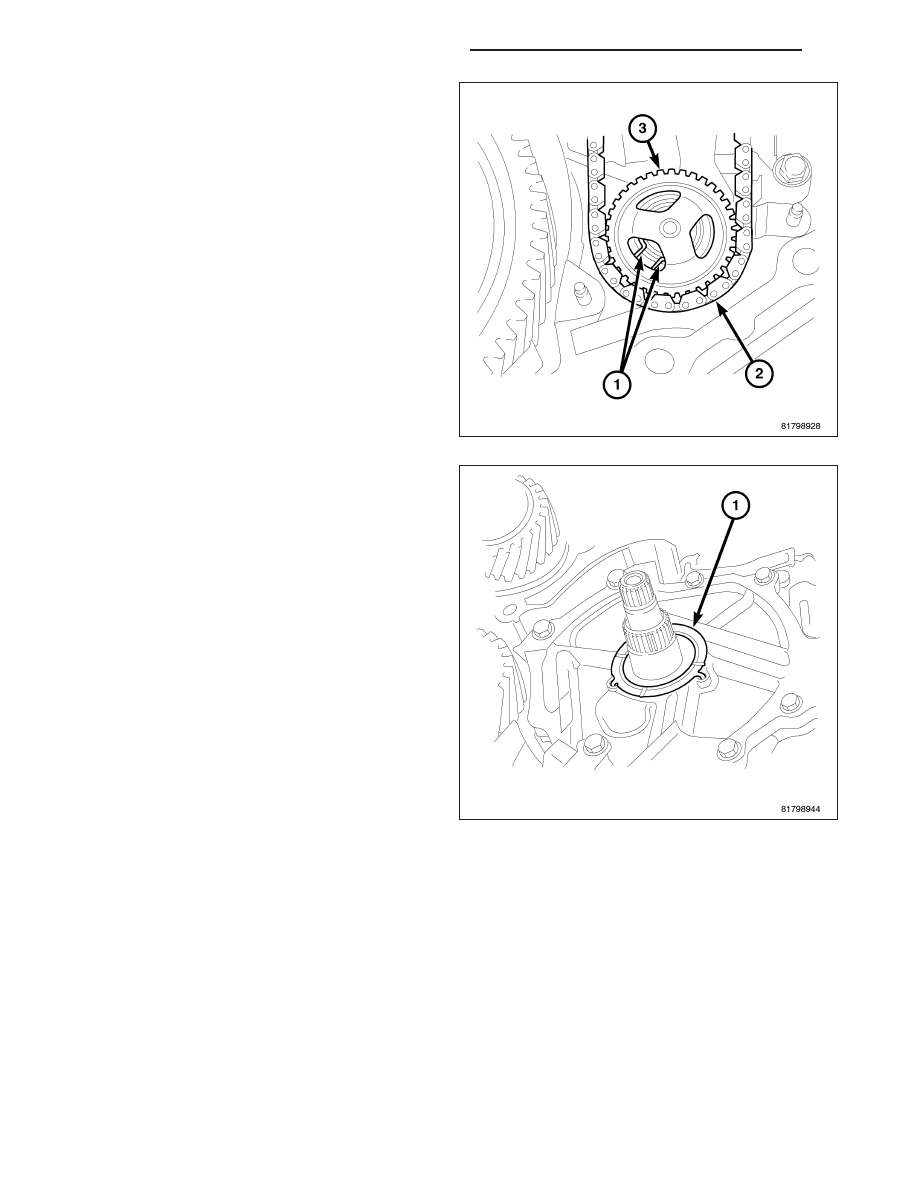

25. Expand the snap ring (1), and remove the driven

sprocket (3), the oil pump chain (2), and the drive
sprocket.

26. Remove the thrust washer (1) from the oil pump

cover.

21 - 322

AUTOMATIC - CVT-SERVICE INFORMATION

PM
