DISASSEMBLY

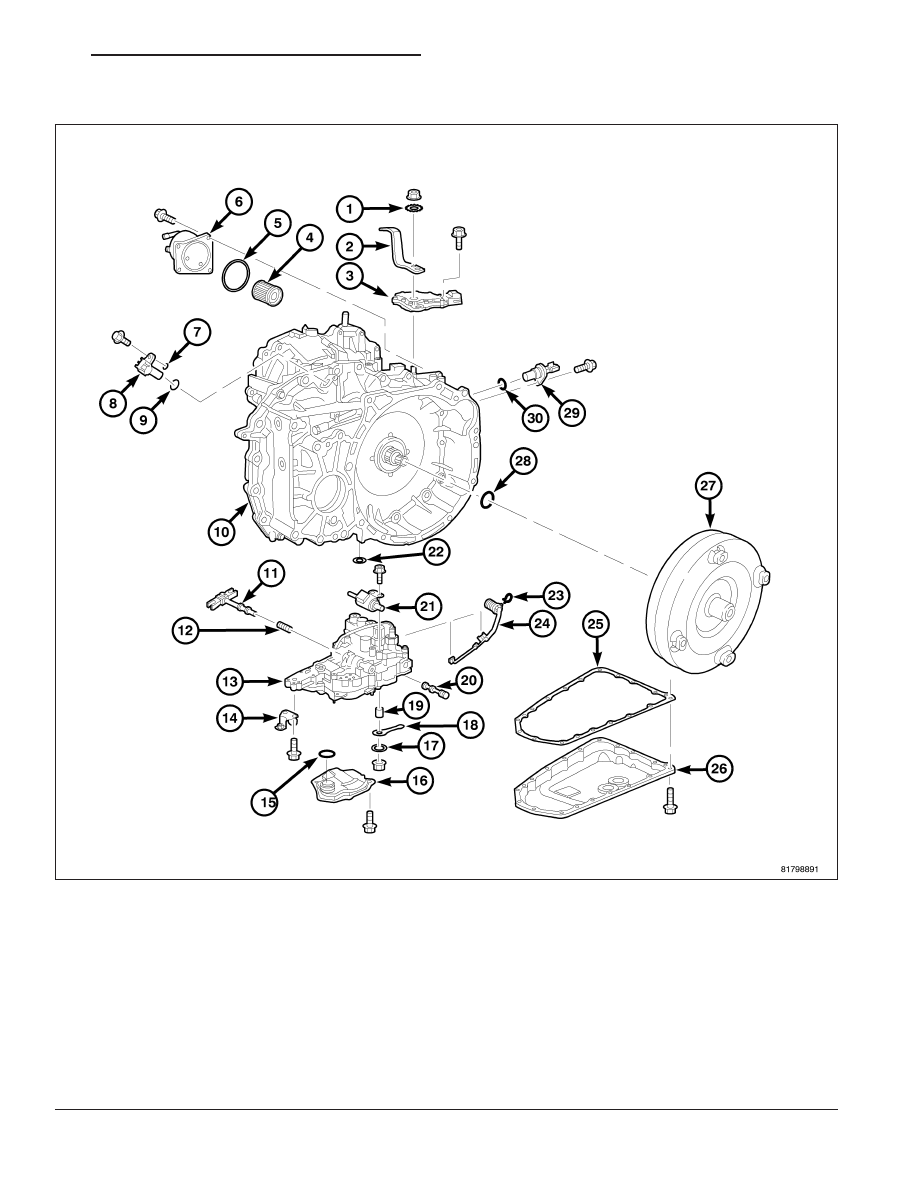

1- WASHER

16 - OIL STRAINER

2 - SHIFT LEVER

17 - PLAIN WASHER

3 - INHIBITOR SWITCH

18 - MANUAL LEVER

4 - CVT FLUID FILTER

19 - BELL HOUSING

5 - O-RING

20 - MANUAL VALVE

6 - CVT FLUID COOLER

21 - STEPPER MOTOR

7 - SHIM

22 - LIP SEAL

8 - OUTPUT SPEED SENSOR

23 - SNAP RING

9 - O-RING

24 - VALVE BODY HARNESS

10 - TRANSAXLE

25 - OIL PAN GASKET

11 - PULLEY RATIO LINKAGE

26 - OIL PAN

12 - SPRING

27 - TORQUE CONVERTER

13 - CONTROL VALVE

28 - O-RING

14 - BRACKET

29 - INPUT SPEED SENSOR

15 - O-RING

30 - O-RING

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 311

21 - 312

AUTOMATIC - CVT-SERVICE INFORMATION

PM

1. Refer to the exploded views as necessary when performing the following steps.

2. Drain the CVT fluid from the transaxle assembly.

3. Remove the power transfer unit assembly and

o-ring (4WD only).

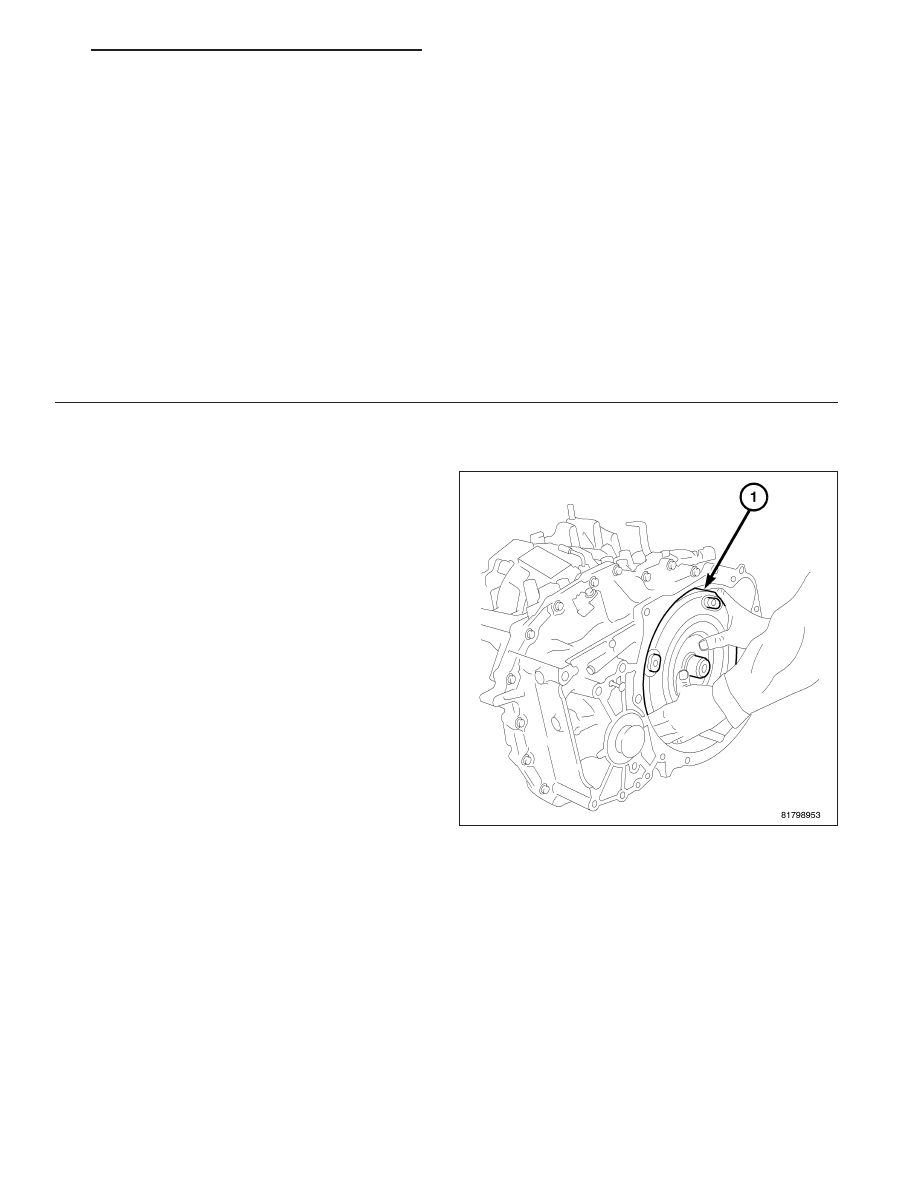

4. Remove the torque converter (1) from the trans-

axle.

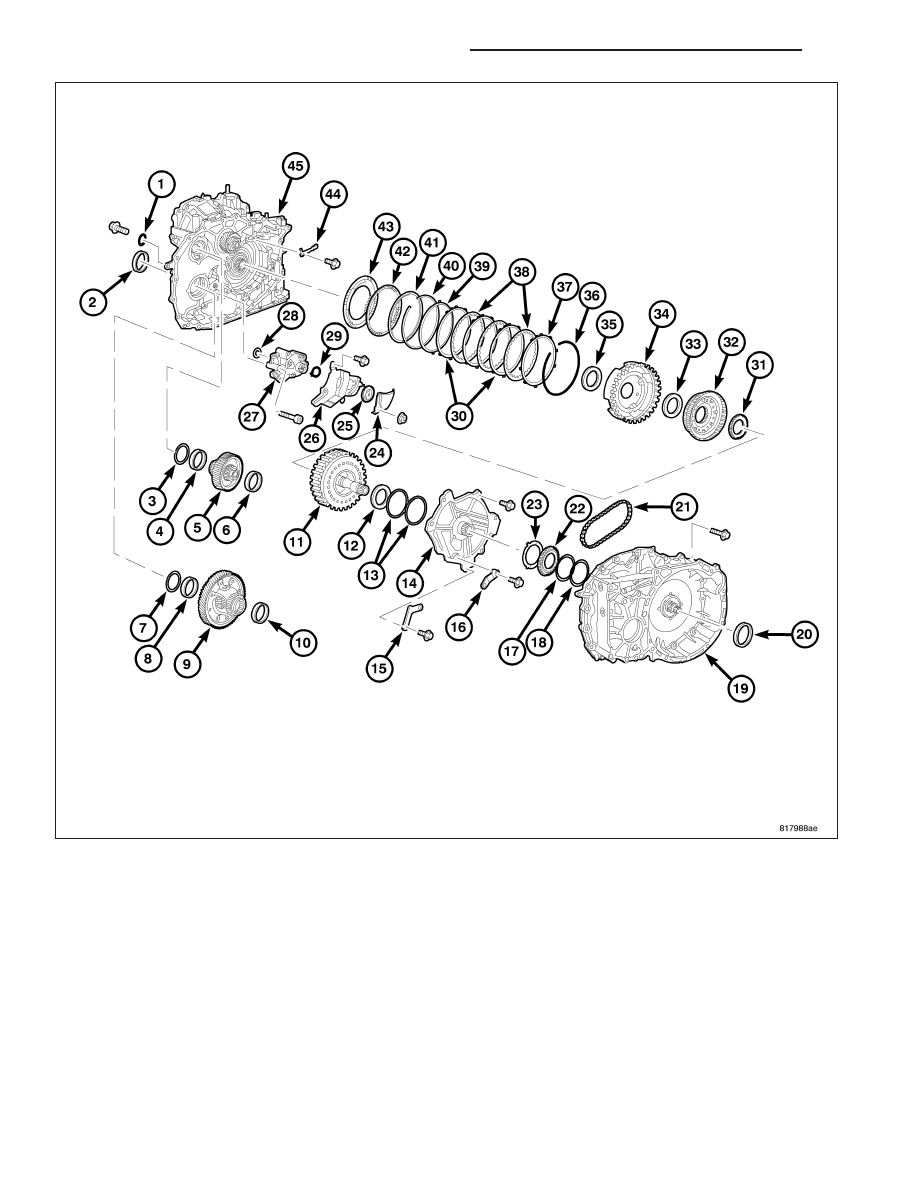

1 - O-RING

24 - BAFFLE PLATE

2 - SIDE OIL SEAL

25 - DRIVEN SPROCKET (OIL PUMP)

3 - ADJUSTABLE SHIM

26 - BAFFLE PLATE

4 - OUTER RACE

27 - OIL PUMP

5 - REDUCTION GEAR ASSEMBLY

28 - LIP SEAL

6 - OUTER RACE

29 - SNAP RING

7 - ADJUSTABLE SHIM

30 - DRIVEN PLATES

8 - OUTER RACE

31 - NEEDLE BEARING

9 - DIFFERENTIAL ASSEMBLY

32 - SUN GEAR

10 - OUTER RACE

33 - NEEDLE BEARING

11 - FORWARD CLUTCH ASSEMBLY

34 - PLANETARY CARRIER

12 - NEEDLE BEARING

35 - NEEDLE BEARING

13 - SEAL RING

36 - SNAP RING

14 - OIL PUMP COVER

37 - RETAINING PLATE

15 - BAFFLE PLATE

38 - DRIVEN PLATES

16 - BRACKET

39 - DISH PLATE

17 - ADJUSTABLE SHIM

40 - SNAP RING

18 - ADJUSTABLE SHIM

41 - RETAINING PLATE

19 - CONVERTER HOUSING

42 - SPRING RETAINER ASSEMBLY

20 - CONVERTER HOUSING OIL SEAL

43 - REVERSE PLATE PISTON

21 - OIL PUMP CHAIN

44 - DETENT SPRING

22 - DRIVE SPROCKET

45 - TRANSAXLE CASE

23 - THRUST WASHER

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 313

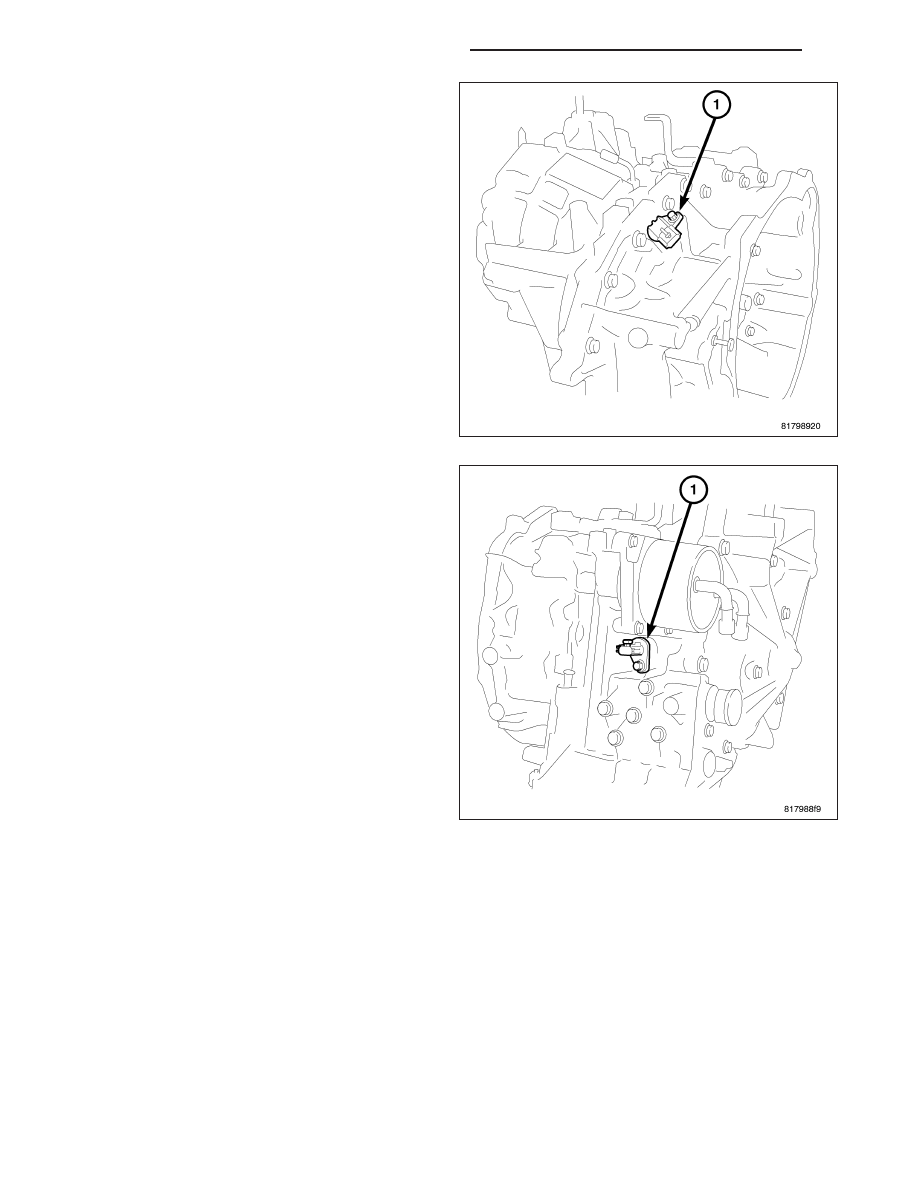

5. Remove the output speed sensor (1) from the con-

verter housing. Remove and discard the o-ring
from the output speed sensor.

CAUTION: Set aside and reuse any adjusting shim
found between the output speed sensor and the
converter housing.

6. Remove the input speed sensor (1) from the trans-

axle case. Remove and discard the o-ring from the
input speed sensor.
