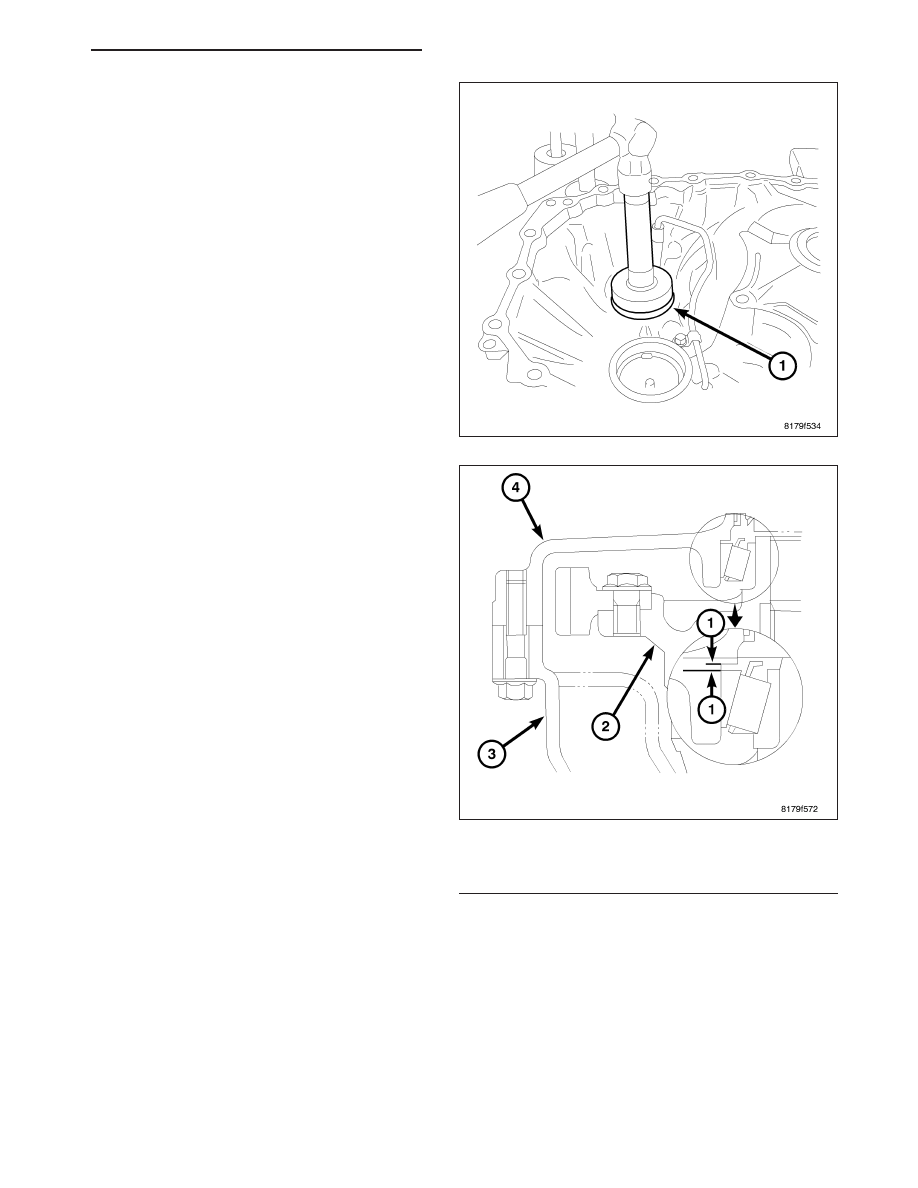

36. Install the outer race of the differential bearing (1)

into the converter housing using Installer 9668
and Installer 46628 on 4WD, use Installer 46628
on 2WD and Driver Handle C- 4171.

CAUTION: When adjusting the preload, apply CVT
fluid on the bearing to make it roll smoothly. When
conducting measurements, measure two or more
places and calculate the average value.

37. Measure for the differential preload shim (1) in the

following steps. Refer to the graphic as necessary
when performing the steps.

1 - PRELOAD SHIM
2 - DIFFERENTIAL ASSEMBLY
3 - TRANSAXLE CASE
4 - CONVERTER HOUSING

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 359

NOTE: Gauge bar 6311 can be used for doing the
following measurement

38. The required differential preload is 0.17 mm

(0.007 in).

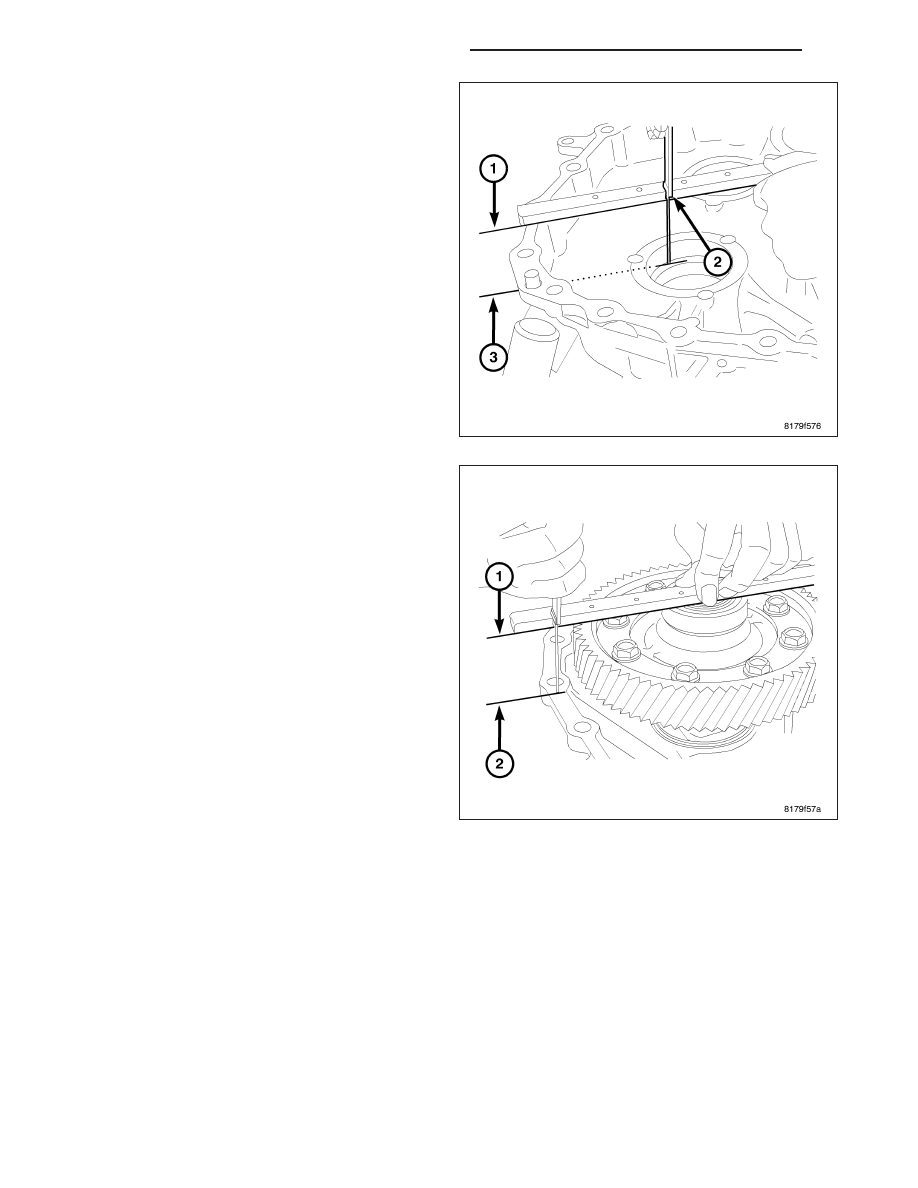

39. Measure the distance (1-3) from the edge of the

transaxle case to the select shim installation sur-
face. This is differential measurement one.

NOTE: Gauge bar 6311 can be used for doing the
following measurement

40. Install the differential assembly on the converter

case and measure the distance (differential mea-
surement two) (1-2) from the differential hub to
the surface of the converter housing.

21 - 360

AUTOMATIC - CVT-SERVICE INFORMATION

PM

NOTE: Gauge bar 6311 can be used for doing the
following measurement

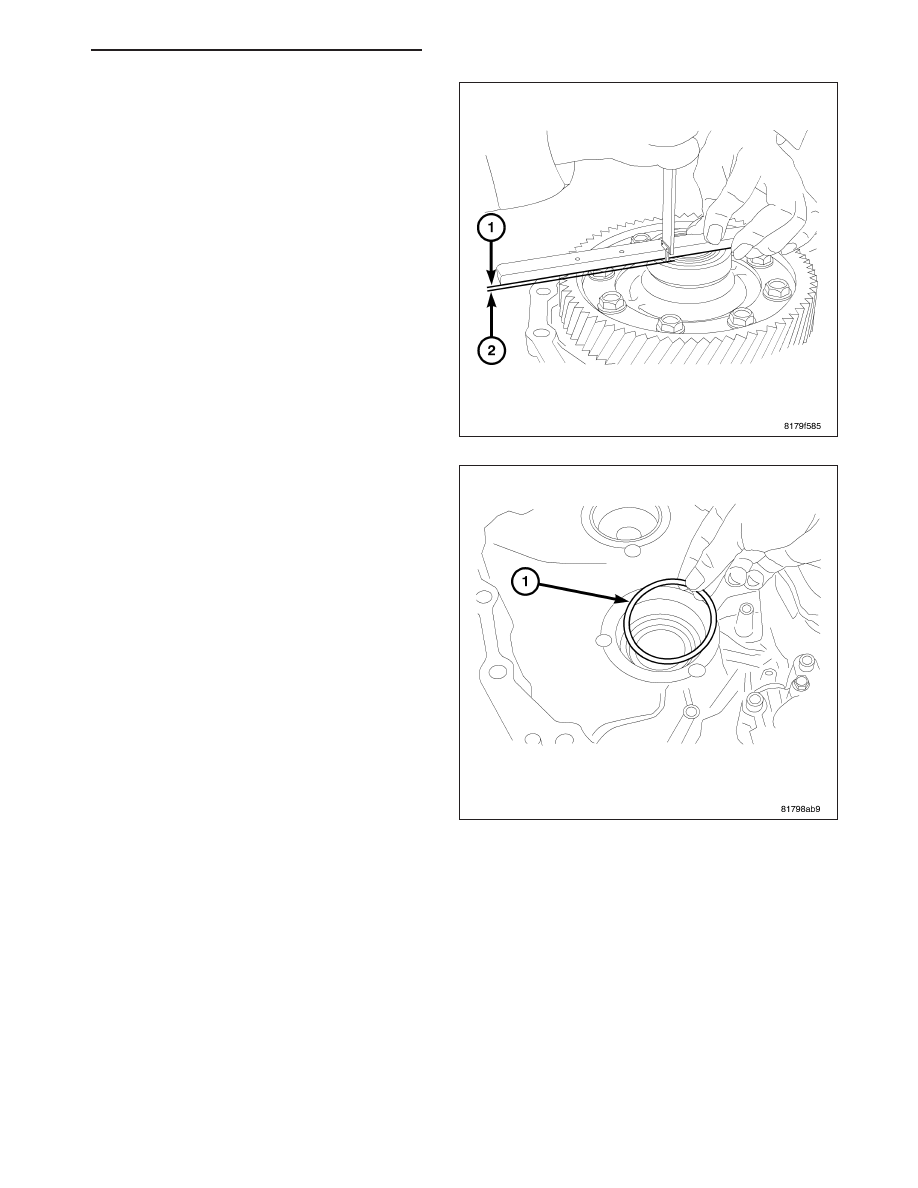

41. Install the outer race for the differential side bear-

ing and measure the distance (differential mea-
surement three) (1-2) from the differential case to
the outer race of the differential side bearing.

42. The thickness of the required select shim is cal-

culated as follows: differential measurement one,
minus differential measurement two, plus differen-
tial measurement three, plus 0.17 mm (0.007 in).

CAUTION: Do not re-use the select shim.

43. Install the chosen select shim (1) into the trans-

axle case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 361

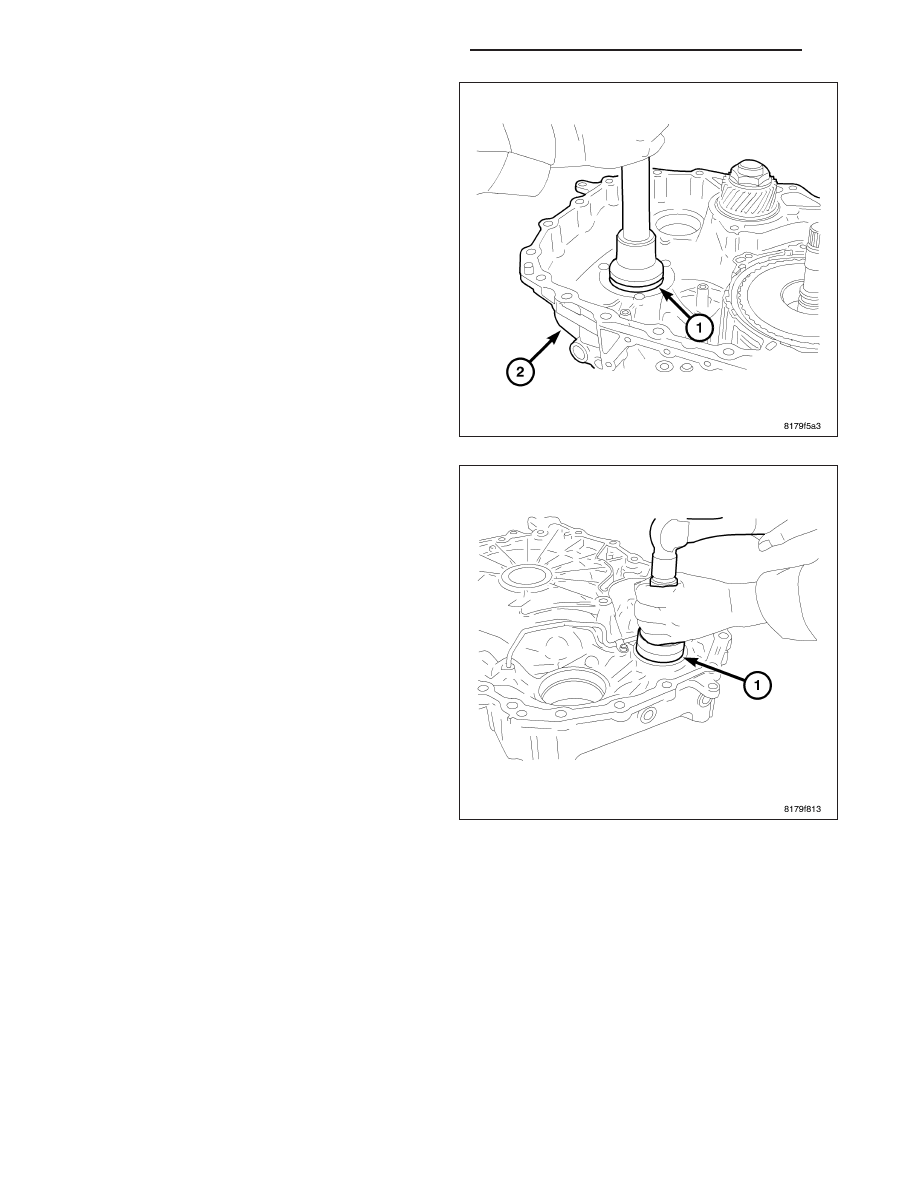

44. Install the outer race (1) of the differential bearing

on the transaxle case using the Installer D-129
and Drive Handle C-4171.

45. Install the outer race (1) of the reduction gear

bearing into the converter housing using Installer
C-4628 and Driver Handle C-4171.
