3. Pull the switch (1) straight out and off the retaining

tabs (2) located on the lock cylinder housing.

INSPECTION

Replace the steering column if the driver airbag has deployed, regardless of the extent of damage to the vehicle.

ASSEMBLY

NOTE: Assemble the column components in the order shown to ensure proper installation of all compo-
nents.

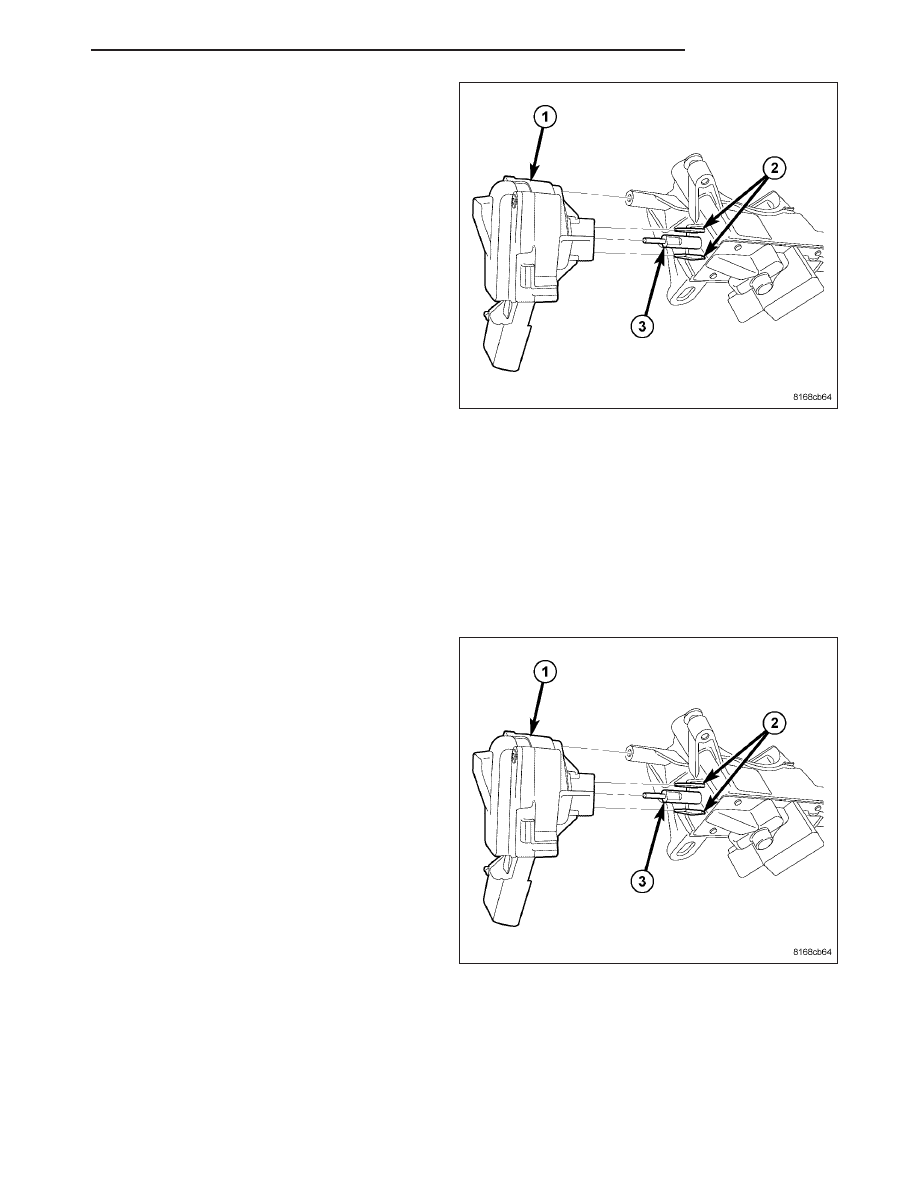

IGNITION SWITCH

1. Ensure the ignition switch is in the RUN position

and the actuator shaft in the lock housing is in the
RUN position.

2. Align the ignition switch with the pin (3), actuator

shaft and retaining tabs (2) located on the lock cyl-
inder housing. Carefully install the switch snapping
it into place over the retaining tabs.

PM

COLUMN

19 - 23

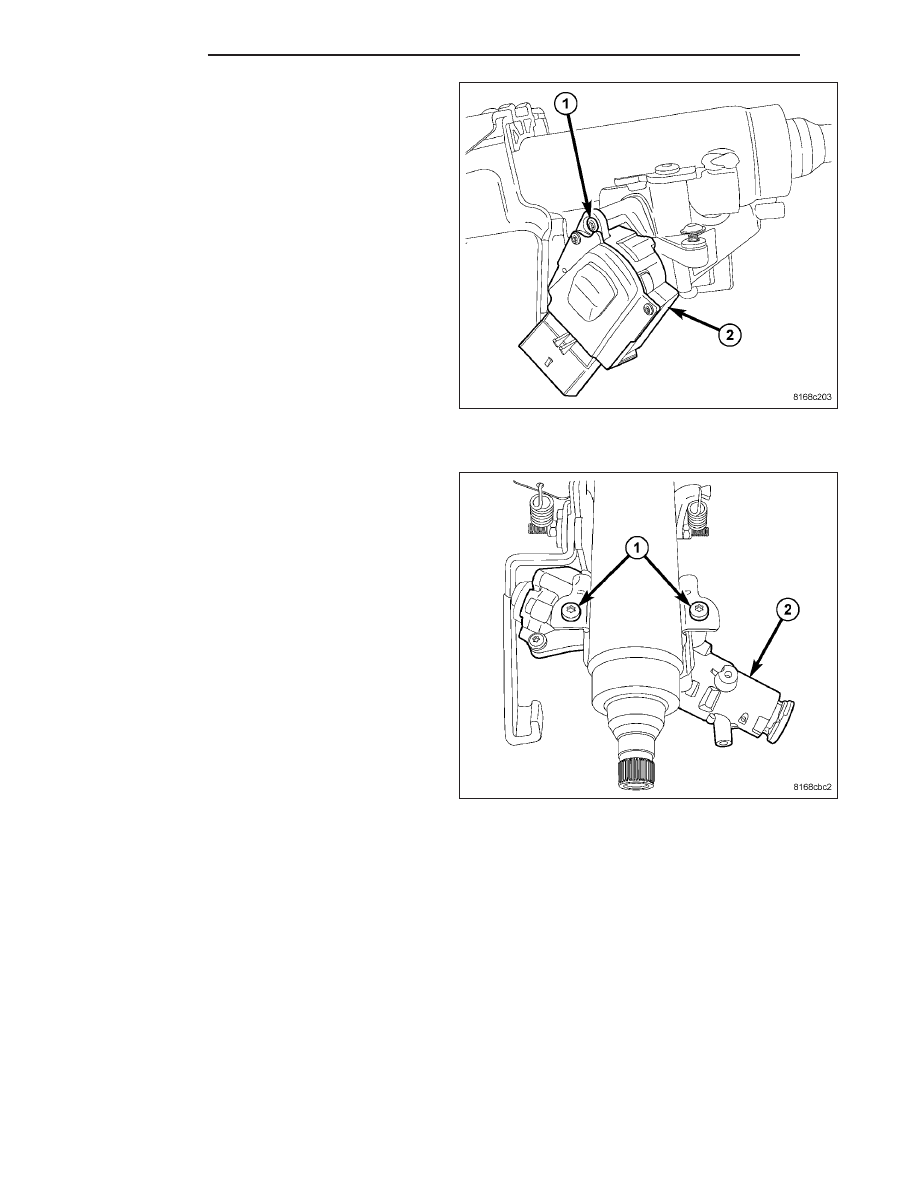

3. Install the ignition switch (2) mounting screw (1).

Tighten the screw to 2 N·m (18 in. lbs.).

LOCK CYLINDER HOUSING

1. Position the lock cylinder housing in the RUN posi-

tion.

2. Align the lock cylinder housing (2) with the steering

column.

3. Install the two screws (1) fastening the lock cylin-

der housing (2) to the column. Tighten the screws
to 12 N·m (110 in. lbs.).

19 - 24

COLUMN

PM

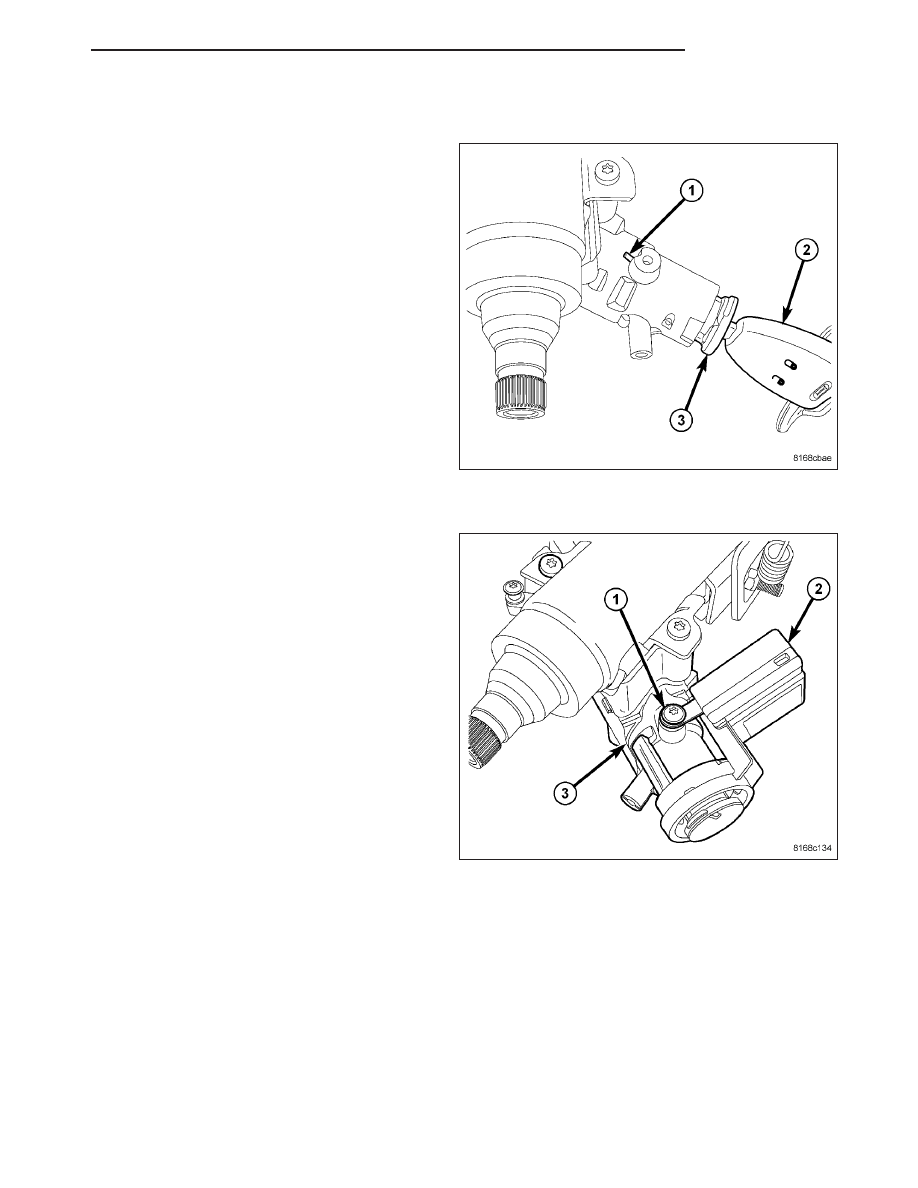

KEY CYLINDER

1. Place the actuator in the lock cylinder housing to

the RUN position (if not already there).

2. Insert the key into the key cylinder and turn the key

cylinder to the RUN position.

3. Align the retaining tab on the key cylinder with the

slot in the top of the lock cylinder housing.

4. Slide the key cylinder into the lock cylinder housing

until the key cylinder retaining tab locks the cylin-
der into place.

5. Rotate the key back and forth, then remove and

reinstall it, making sure the key cylinder and lock
cylinder housing operate properly.

SKREEM/WCM (IF EQUIPPED)

1. Slide the ring of the SKREEM/WCM (2) over the

lock cylinder housing (3) and engage the retainer
fingers in the recesses formed on the lock cylinder
housing.

2. Install the screw (1) fastening the SKREEM/WCM

(2) to the lock cylinder housing (3). Tighten the
screw to 2.5 N·m (22 in. lbs.).

PM

COLUMN

19 - 25

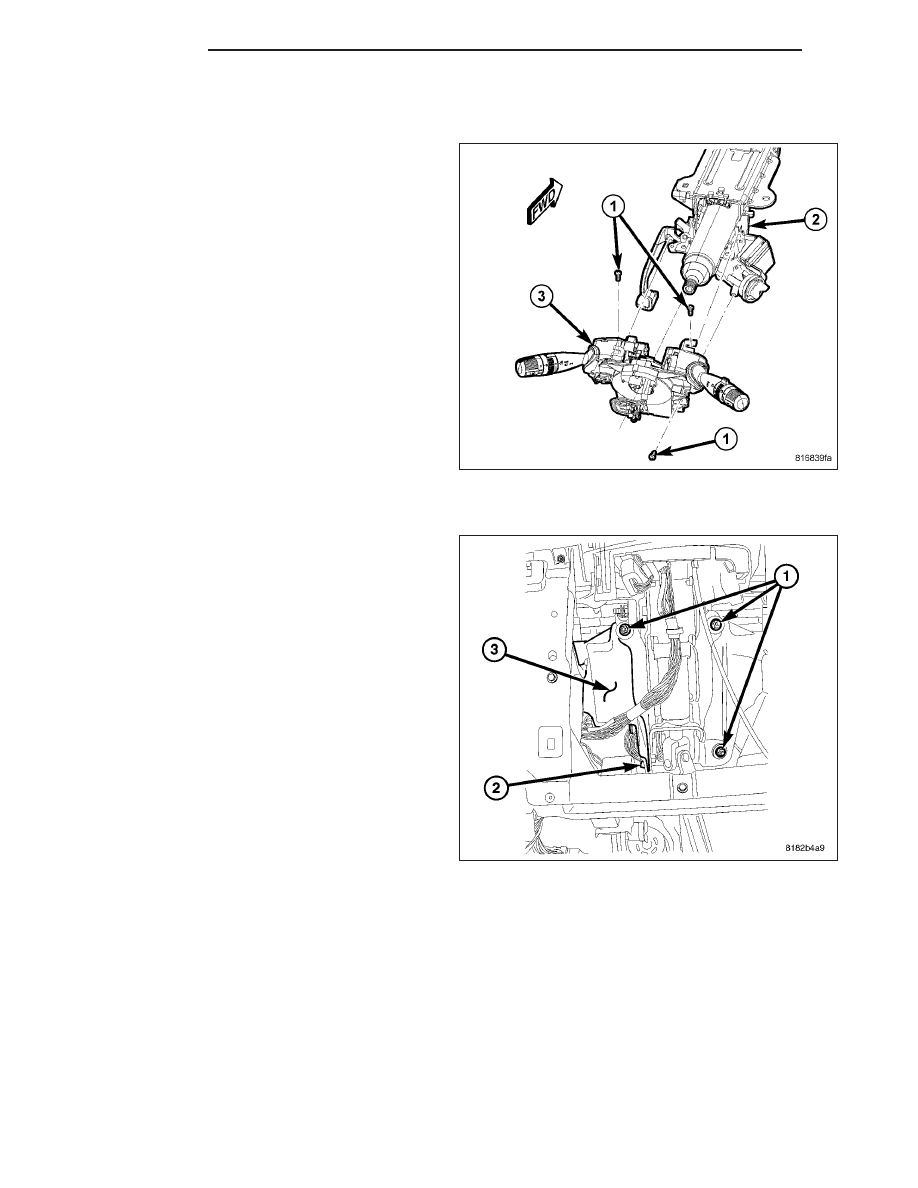

STEERING COLUMN CONTROL MODULE

1. Slide the Steering Column Control Module (SCCM)

(with switch stalks) (3) onto the steering column
(2).

2. Install the screws (1) attaching the SCCM (with

switch stalks) (3) to the steering column (2).
Tighten the screws to 3 N·m (25 in. lbs.).

INSTALLATION

1. If the steering column is being replaced, assemble

components on the steering column as necessary
before column installation. (Refer to 19 - STEER-
ING/COLUMN - ASSEMBLY)

NOTE: When installing a tilt column, do not
release the tilt lever from the locked position until
after the column is installed on the instrument
panel.

2. Install the steering column through the steering col-

umn opening.

3. Raise the column onto the mounting studs and

install the three mounting nuts (1) on the studs and
the 1 bolt (2).
