SPECIFICATIONS

STEERING FASTENER TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Cooler Mounting Screws

8

6

71

Gear Mounting Bolts

70

52

—

Hose Routing Clamp Screws To Crossmember

8

6

71

Hose Tube Nut At Gear

32

24

—

Hose Tube Nut At Pump

32

24

—

Pump Pressure Fitting

88

65

—

Pump Mounting Bolts - Gas Engine

20

15

177

Pump Mounting Bolts - Diesel Engine

26

19

230

Reservoir Mounting Screw

12

9

106

Pressure Hose Routing Clamp Bolt To Exhaust Manifold

9

6.5

80

Pressure Hose Routing Clamp Nut To Engine Rear - Diesel

24

18

212

Suspension Crossmember Mounting Bolts

190

140

—

Tie Rod End-to-Knuckle Nut

54

40

—

Tie Rod Jam Nut

75

55

—

PM

STEERING

19 - 11

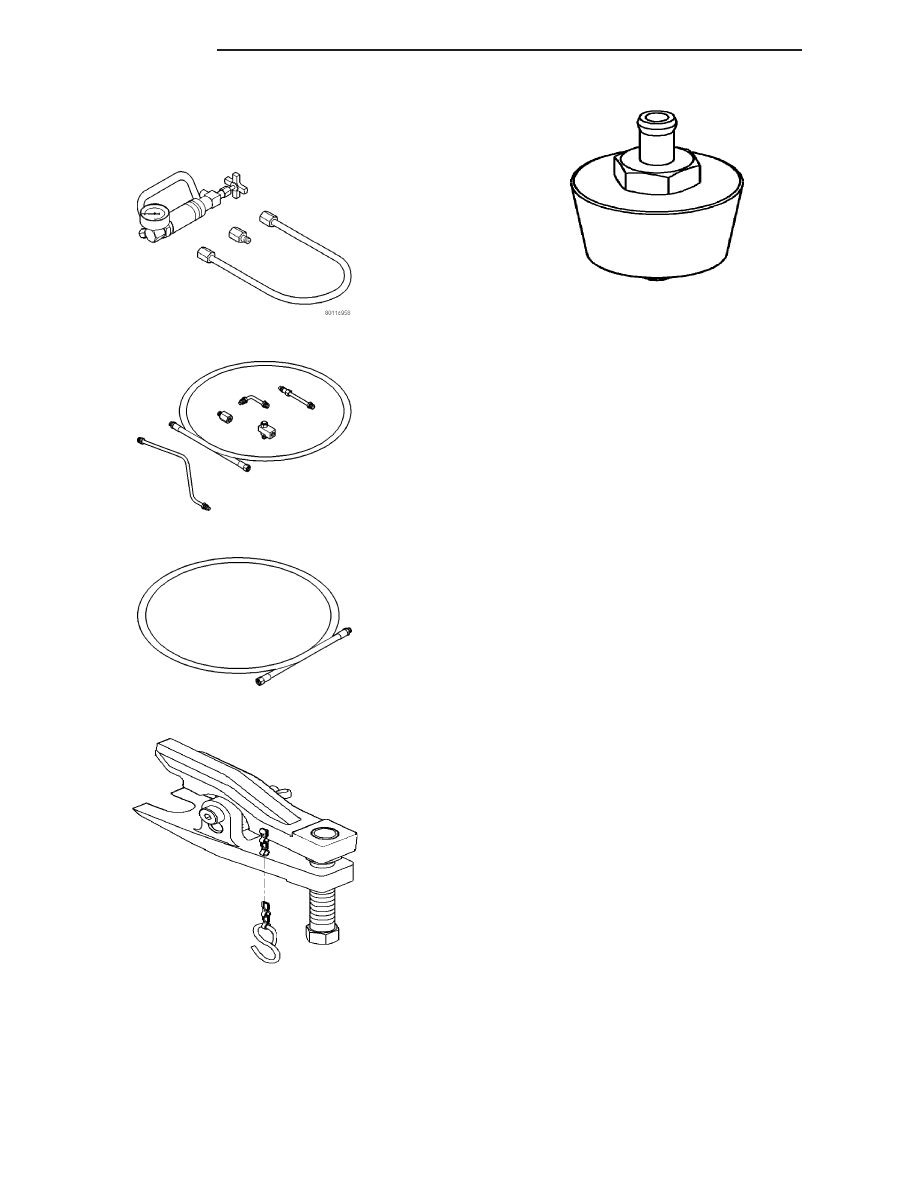

SPECIAL TOOLS

STEERING

Kit, Power Steering Analyzer 6815

Kit, Power Steering Adapter 6893

Hose, Power Steering Analyzer 6959

Remover, ball joint 9360

Adapter, Power Steering Cap 9688

19 - 12

STEERING

PM

COLUMN

TABLE OF CONTENTS

page

page

COLUMN

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
WARNING

WARNINGS AND CAUTIONS . . . . . . . . . . . . . . . . . 14

DIAGNOSIS AND TESTING

STEERING COLUMN . . . . . . . . . . . . . . . . . . . . . . . . 15

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
INSPECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
SPECIFICATIONS

STEERING COLUMN FASTENER TORQUE . . . 31

HOUSING-LOCK CYLINDER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

SHROUD-LOWER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

SHROUD-UPPER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

STEERING COLUMN CONTROL MODULE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

STEERING WHEEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

PM

COLUMN

19 - 13

COLUMN

DESCRIPTION

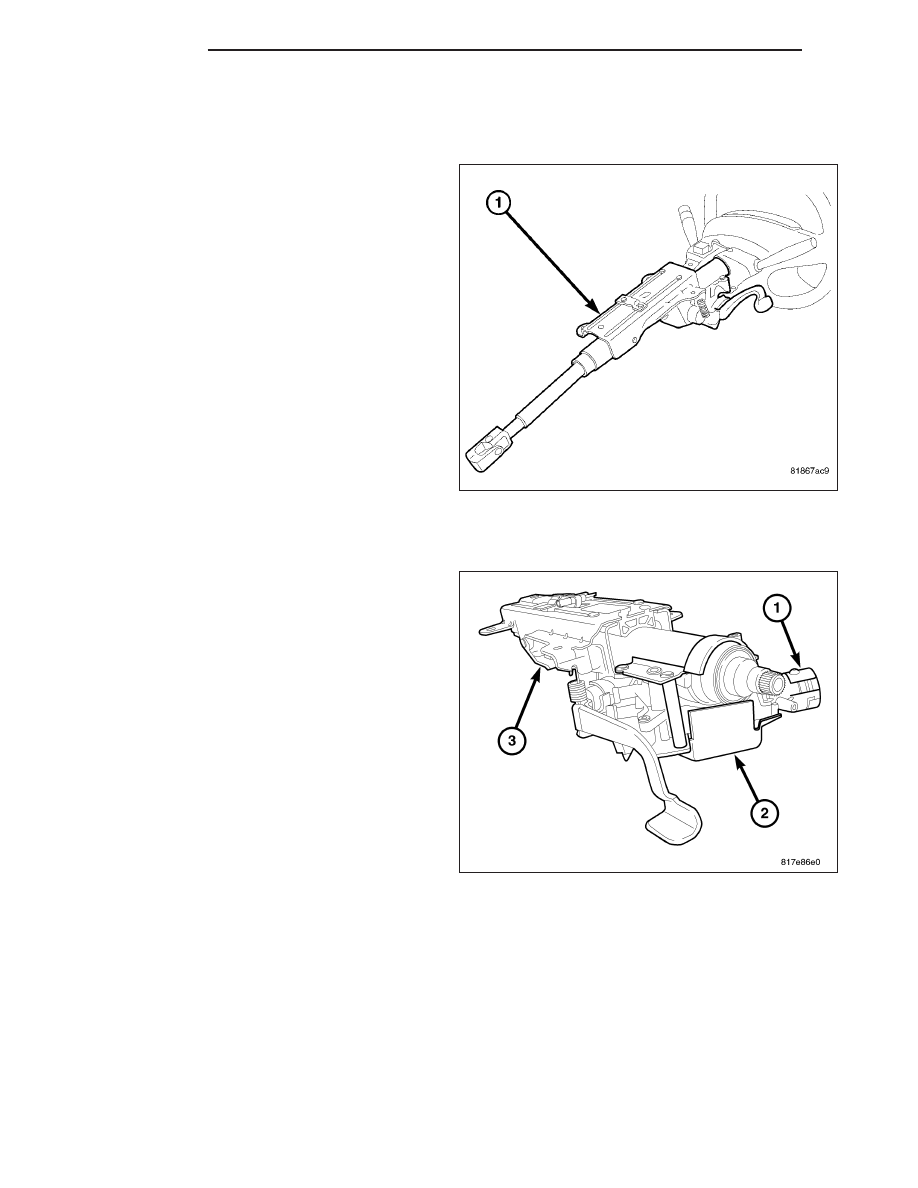

This vehicle is equipped with a tilt type steering col-
umn (1). The steering column is designed to be ser-
viced only as complete assembly if an internal
component is found to be defective. The shaft, bear-
ings and intermediate shaft are all serviced with the
column.

The serviceable components on the steering column
assembly are:

•

Clockspring (Integral part of Steering Column
Control Module (SCCM))

•

Driver Airbag

•

Ignition Switch

•

Key Cylinder

•

Lock Cylinder Housing

•

Multi-Function Switches (left and right)

•

Tilt Lever

•

Shrouds

•

Steering Wheel

These components can be serviced without removal of the steering column from the vehicle. Refer to the appro-
priate section for servicing these components separately.

A special steering column is used in some Export
areas meeting Thatcham security requirements. This
steering column (3) is much the same as the standard
steering column except for the addition of a tamper-
proof shield (2) around the lock cylinder housing and
an antitheft cup (1) surrounding the key cylinder. The
tamper-proof shield disallows service of the lock cylin-
der housing. The antitheft cup can be removed allow-
ing access to the key cylinder for service purposes.

The Thatcham steering column also features a ratch-
eting slip collar. This collar is not serviceable.

WARNING

WARNINGS AND CAUTIONS

WARNING: Safety goggles should be worn at all times when working on steering columns.

WARNING: Before beginning any service procedures that involves removing the air bag: Remove and iso-
late the negative (-) battery cable (ground) from the vehicle battery. This is the only sure way to disable the
air bag system. Failure to do this could result in accidental air bag deployment and possible personal
injury.
