7. Clean top of tank to remove loose dirt and debris.

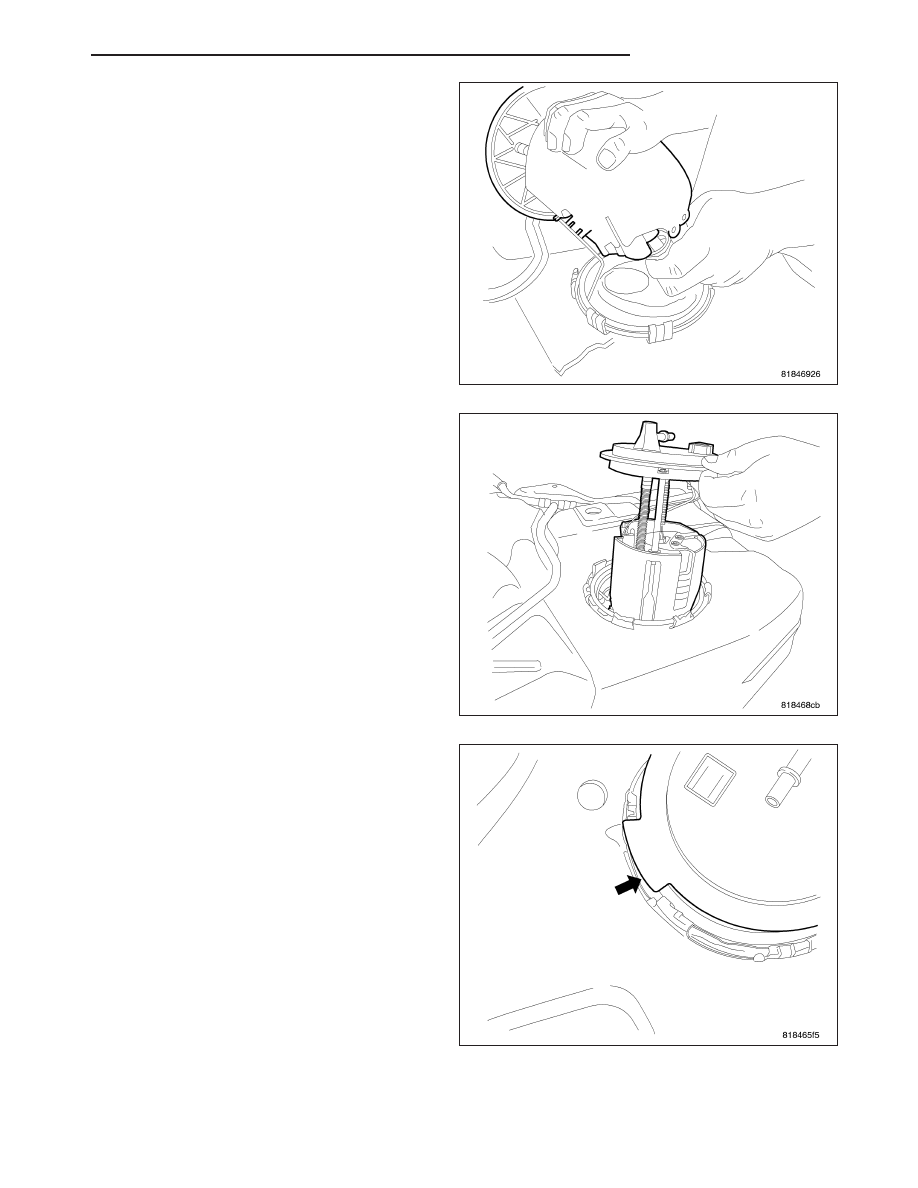

8. Use special tool #9340 to remove left side module

lock ring.

9. Note the fuel pump location on the top of the

fuel tank.

NOTE: The pump has to be properly located to the
tank for the fuel gauge to work properly.

10. Pull module up out of fuel tank, make sure that

you do not spill fuel inside of vehicle.

PM

FUEL DELIVERY

14 - 17

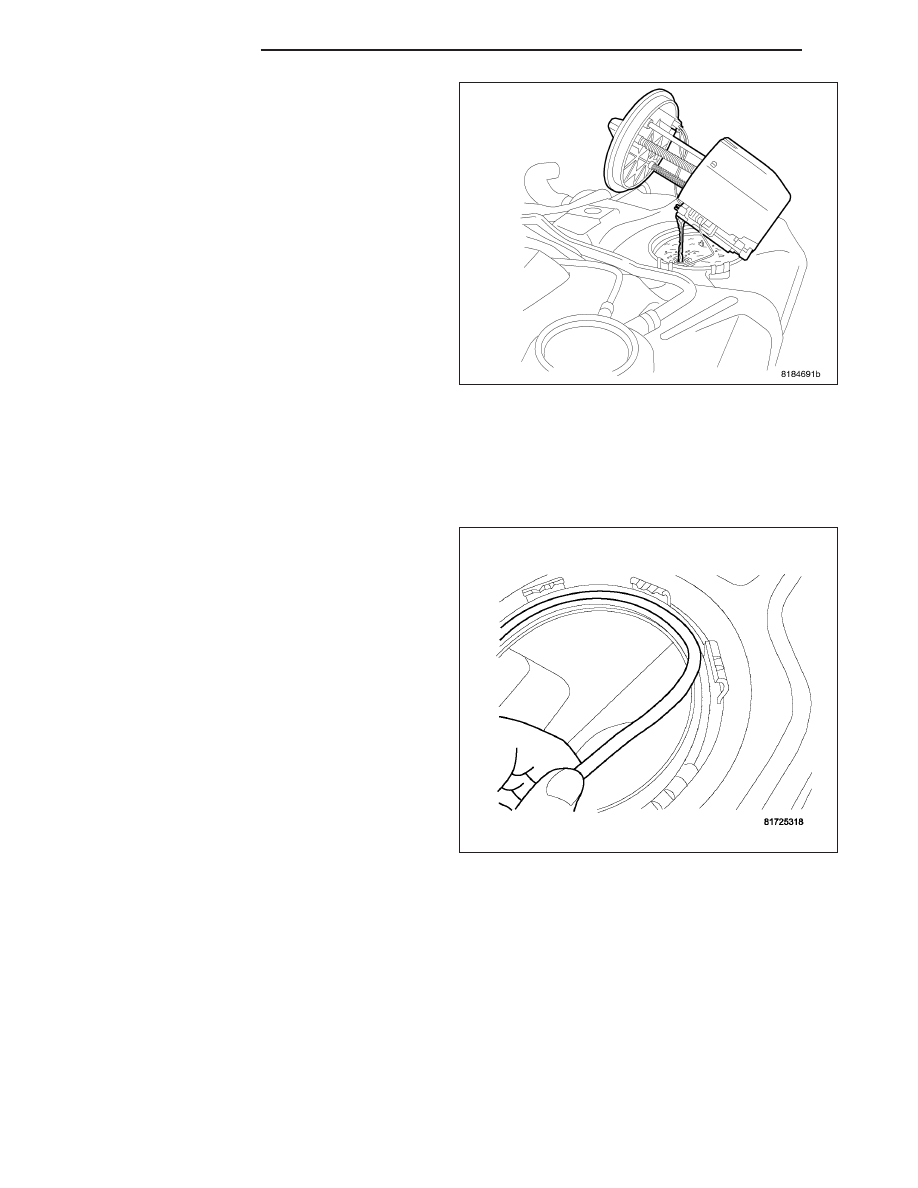

11. Drain fuel from fuel pump module. Do not spill fuel

in interior of vehicle.

INSTALLATION

ALL WHEEL DRIVE

NOTE: The pump has to properly located to the tank for the fuel gauge to work properly.

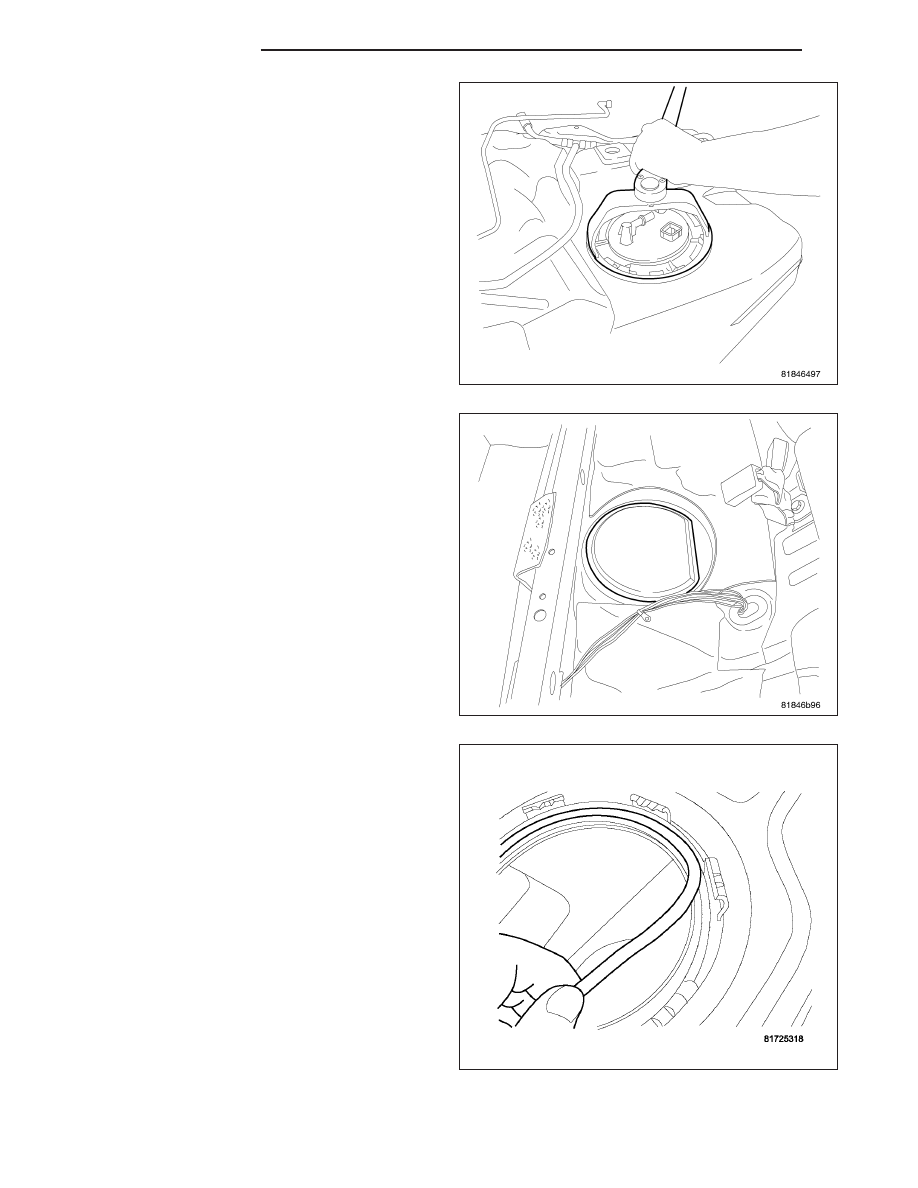

1. Wipe seal area of tank clean. Place a new seal

between the tank threads and the pump module
opening.

14 - 18

FUEL DELIVERY

PM

2. Connect line to module.

3. Install module.

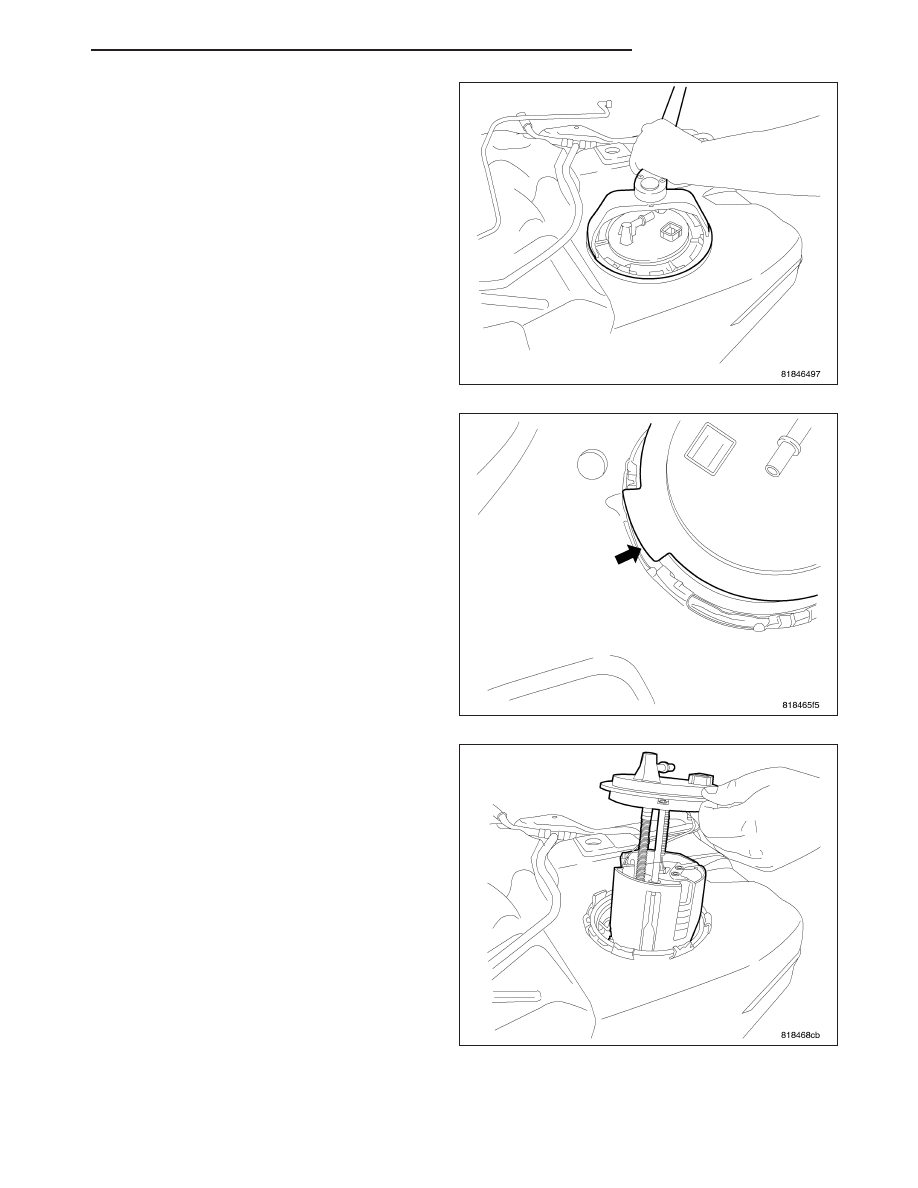

4. Position fuel pump module in tank. Make sure the

alignment tab line up on the fuel tank and pump
module for Gas or Diesel fuel tanks.

PM

FUEL DELIVERY

14 - 19

5. While holding the pump module in position, install

lock ring and use special tool #9340 to tighten lock
ring.

6. Install plastic cover.

7. Wipe seal area of tank clean. Place a new seal

between the tank threads and the pump module
opening.

14 - 20

FUEL DELIVERY

PM
