8. Connect line and install venturi module.

9. Position fuel pump module in tank. Make sure the

alignment tab line up on the fuel tank and pump
module for Gas or Diesel fuel tanks.

10. While holding the pump module in position, install

lock ring and use special tool #9340 to tighten
lock ring.

PM

FUEL DELIVERY

14 - 21

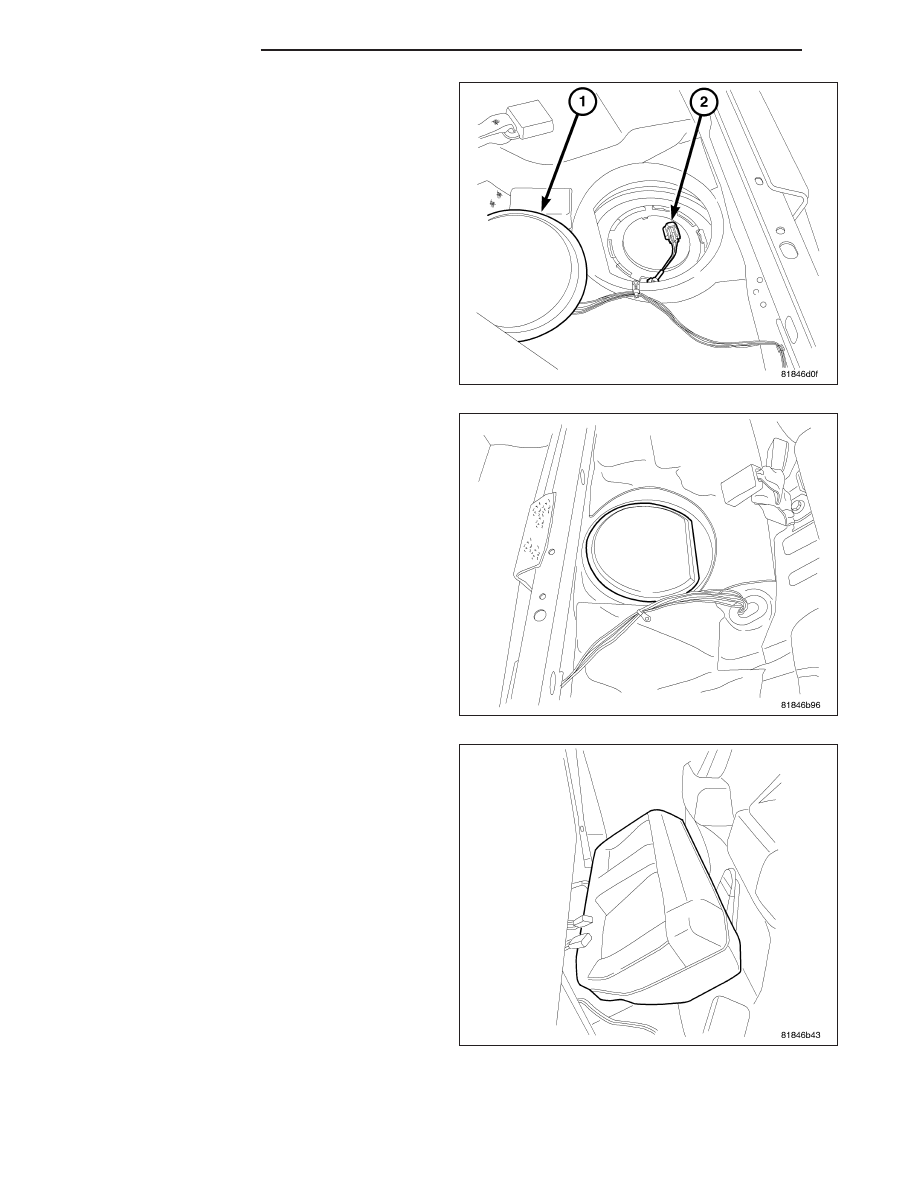

11. Connect electrical connector.

12. Install plastic cover.

13. Install rear cushion.

14 - 22

FUEL DELIVERY

PM

14. Install the negative battery cable.

15. Install the air cleaner lid, connect the inlet air tem-

perature sensor and makeup air hose.

16. Fill fuel tank with clean fuel. Use the Scan Tool to

pressurize the system and check for leaks.

FRONT WHEEL DRIVE

NOTE: The pump has to properly located to the tank for the fuel gauge to work properly.

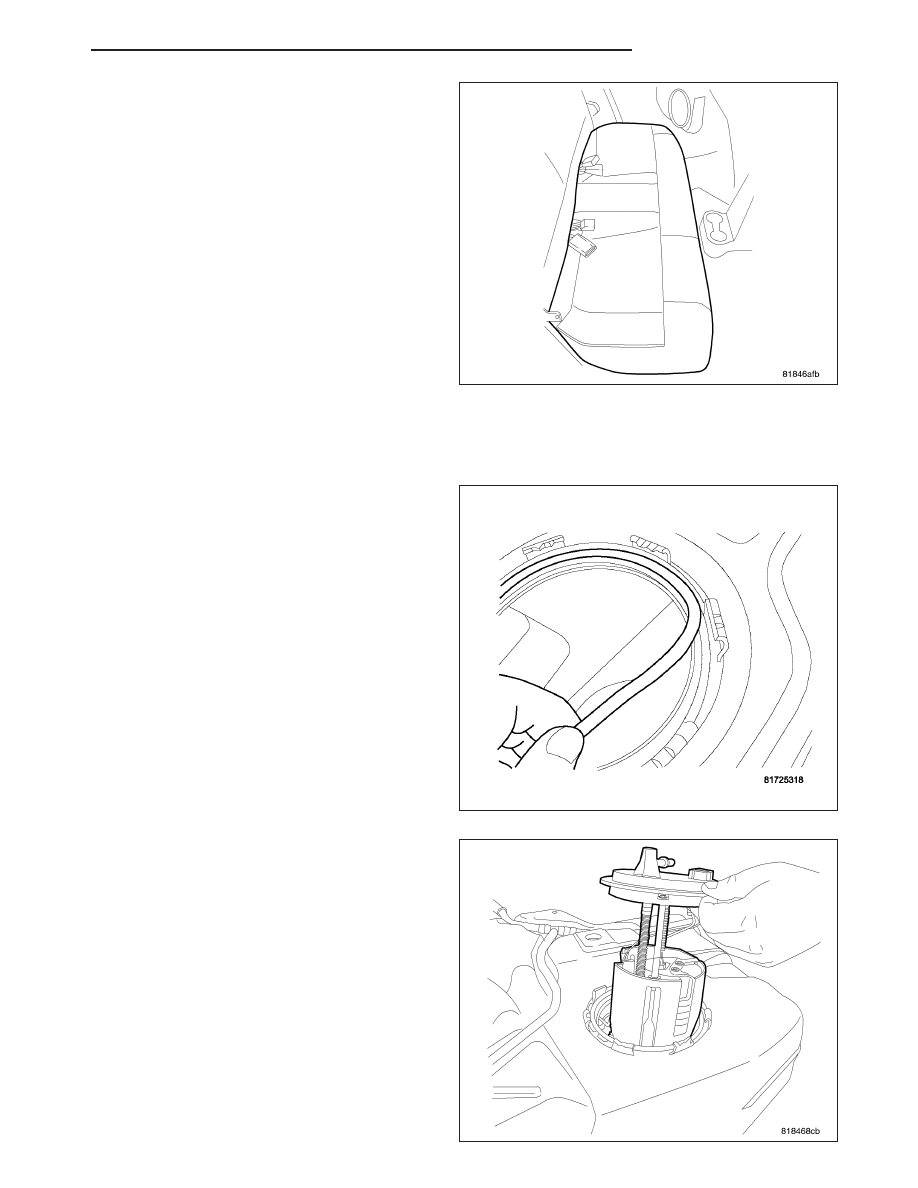

1. Wipe seal area of tank clean. Place a new seal

between the tank threads and the pump module
opening.

2. Install module.

PM

FUEL DELIVERY

14 - 23

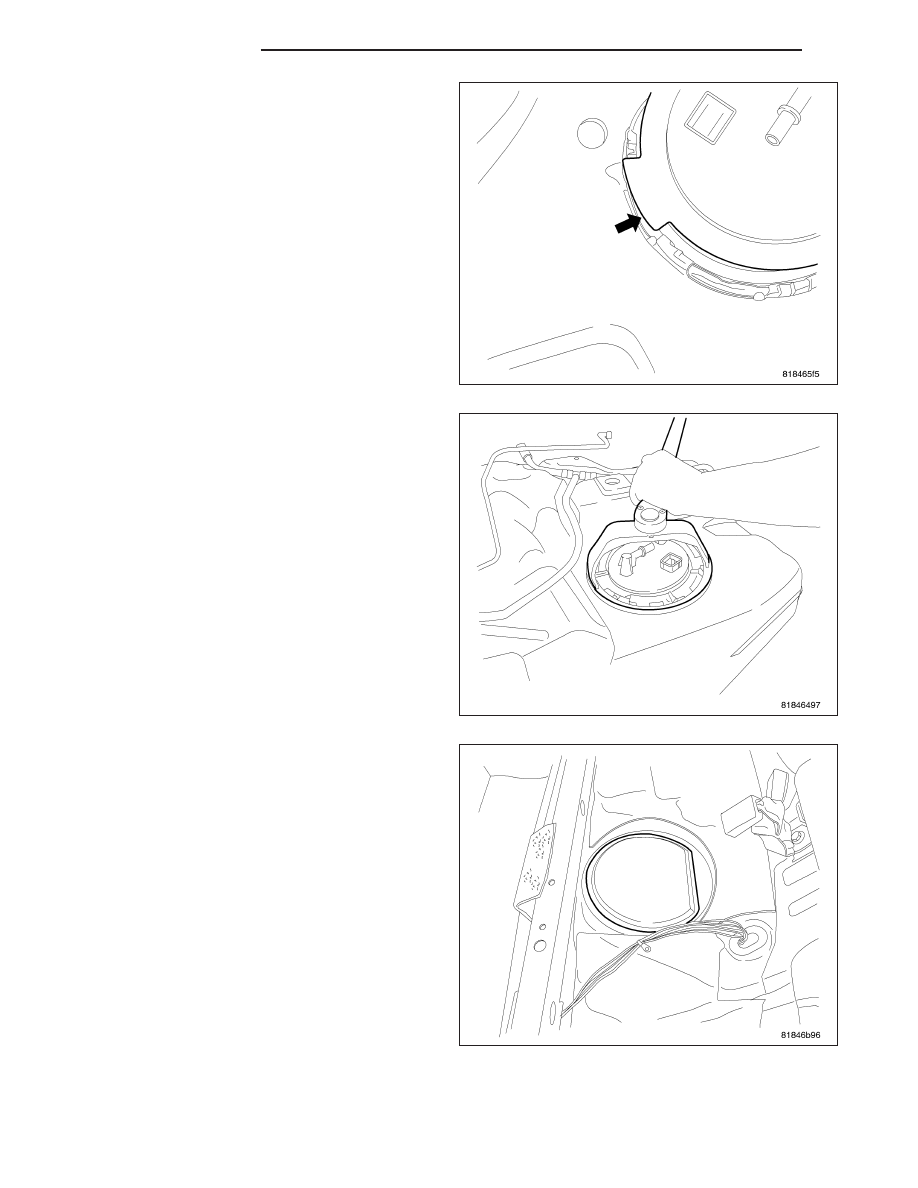

3. Position fuel pump module in tank. Make sure the

alignment tab line up on the fuel tank and pump
module for Gas or Diesel fuel tanks.

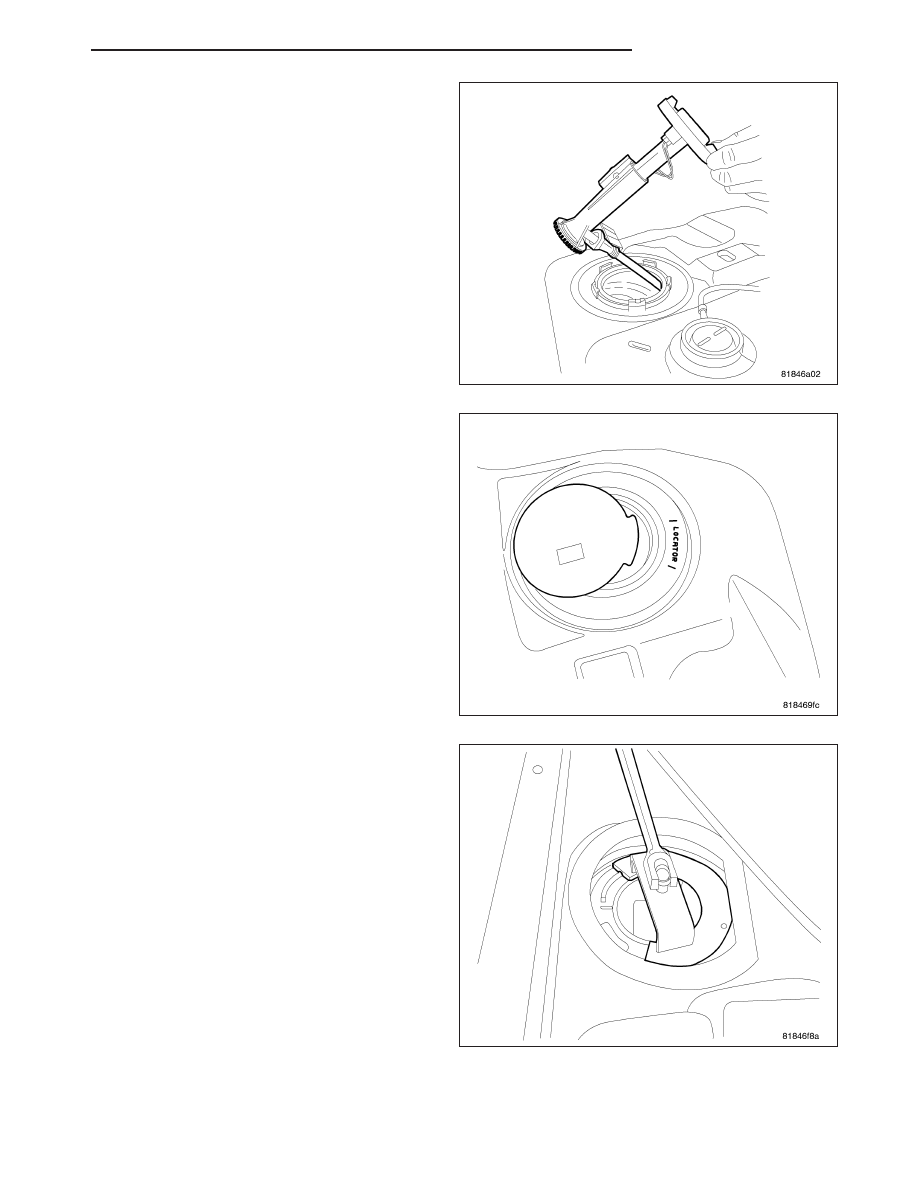

4. While holding the pump module in position, install

lock ring and use special tool #9340 to tighten lock
ring.

5. Install plastic cover.
