FUEL PUMP MODULE

DESCRIPTION

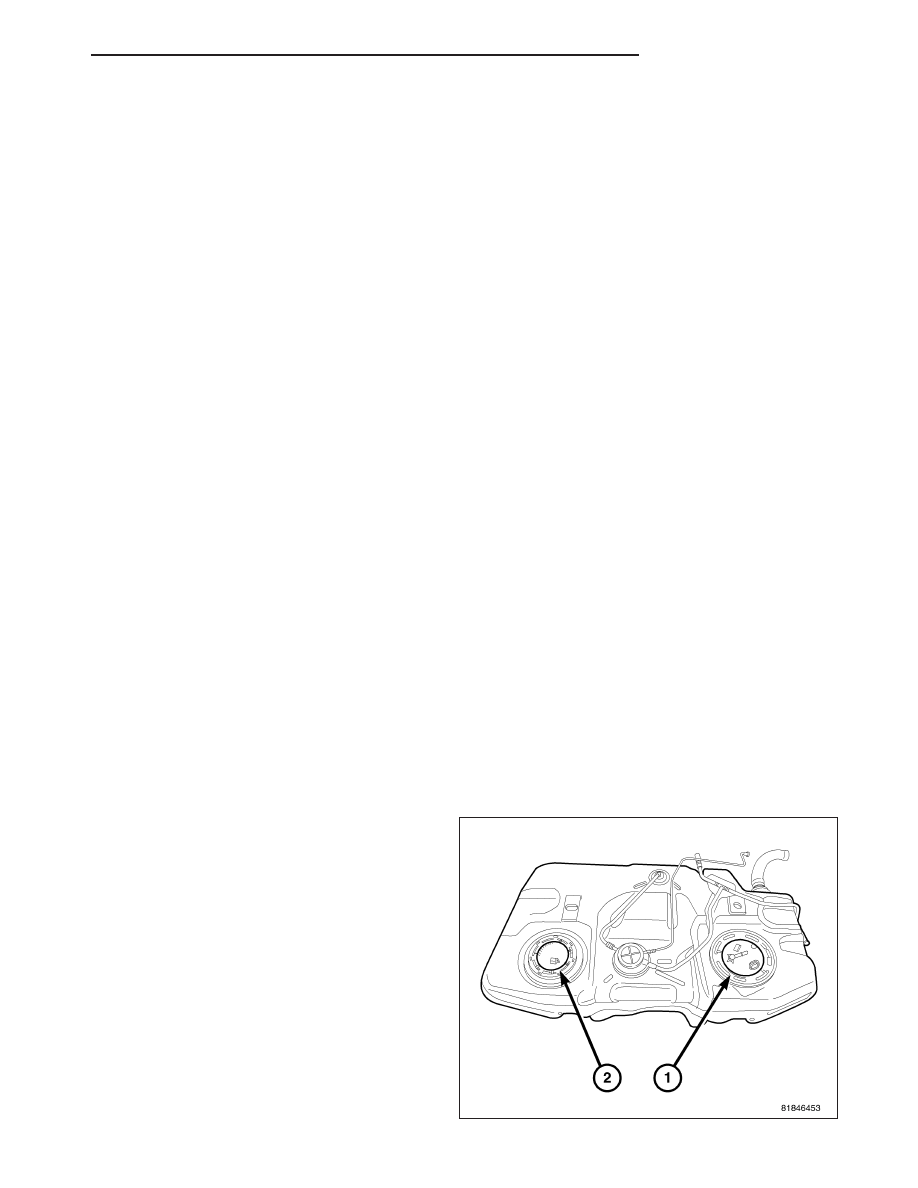

The fuel pump module is installed in the top of the fuel tank.

The fuel pump module contains the following:

•

Electric fuel pump

•

Fuel pump reservoir

•

Inlet strainer

•

Fuel pressure regulator

•

Fuel gauge sending unit

•

Fuel supply line connection

•

Fuel Filter

NOTE: The fuel level sensor and the pressure regulator are the only serviceable items. If the fuel pump or
electrical wiring harness requires service, replace the fuel pump module.

OPERATION

The pump draws fuel through a strainer and pushes it through the motor to the outlet. The pump contains one
check valve. The check valve, in the pump outlet, maintains pump pressure during engine off conditions. The fuel
pump relay provides voltage to the fuel pump.

The fuel pump has a maximum deadheaded pressure output of approximately 880 kPa (130 psi). The regulator
adjusts fuel system pressure to approximately 400 ±34 kPa (58 ±5 psi).

FUEL PUMP ELECTRICAL CONTROL

Voltage to operate the electric pump is supplied through the fuel pump relay. For an electrical operational descrip-
tion of the fuel pump refer to fuel Pump Relay—PCM Output.

ELECTRICAL PUMP REPLACEMENT

The electric fuel pump is not serviceable. If the fuel pump or electrical wiring harness needs replacement, the com-
plete fuel pump module must be replaced. Perform the Fuel System Pressure Release procedure before servicing
the fuel pump.

REMOVAL

ALL WHEEL DRIVE

WARNING: Release fuel system pressure before
servicing fuel system components. Service vehi-
cles in well ventilated areas and avoid ignition
sources. Never smoke while servicing the vehicle.
This may result in personal injury or death.

1. Perform Fuel System Pressure Release procedure.

2. Remove the air cleaner lid, disconnect the inlet air

temperature sensor and makeup air hose.

3. Remove the negative battery cable.

PM

FUEL DELIVERY

14 - 9

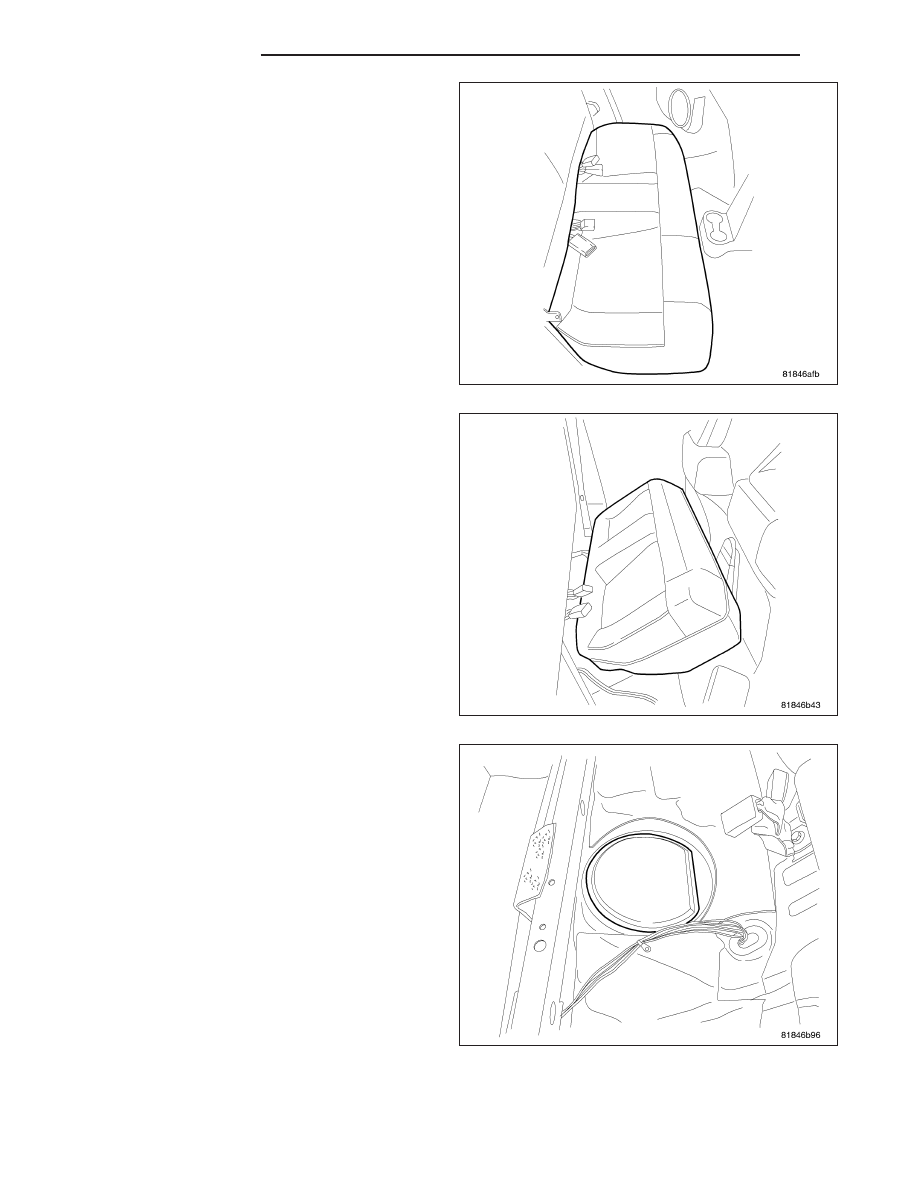

4. Remove the rear seat cushion.

5. Rear seat cushion loose.

6. Remove plastic cover.

14 - 10

FUEL DELIVERY

PM

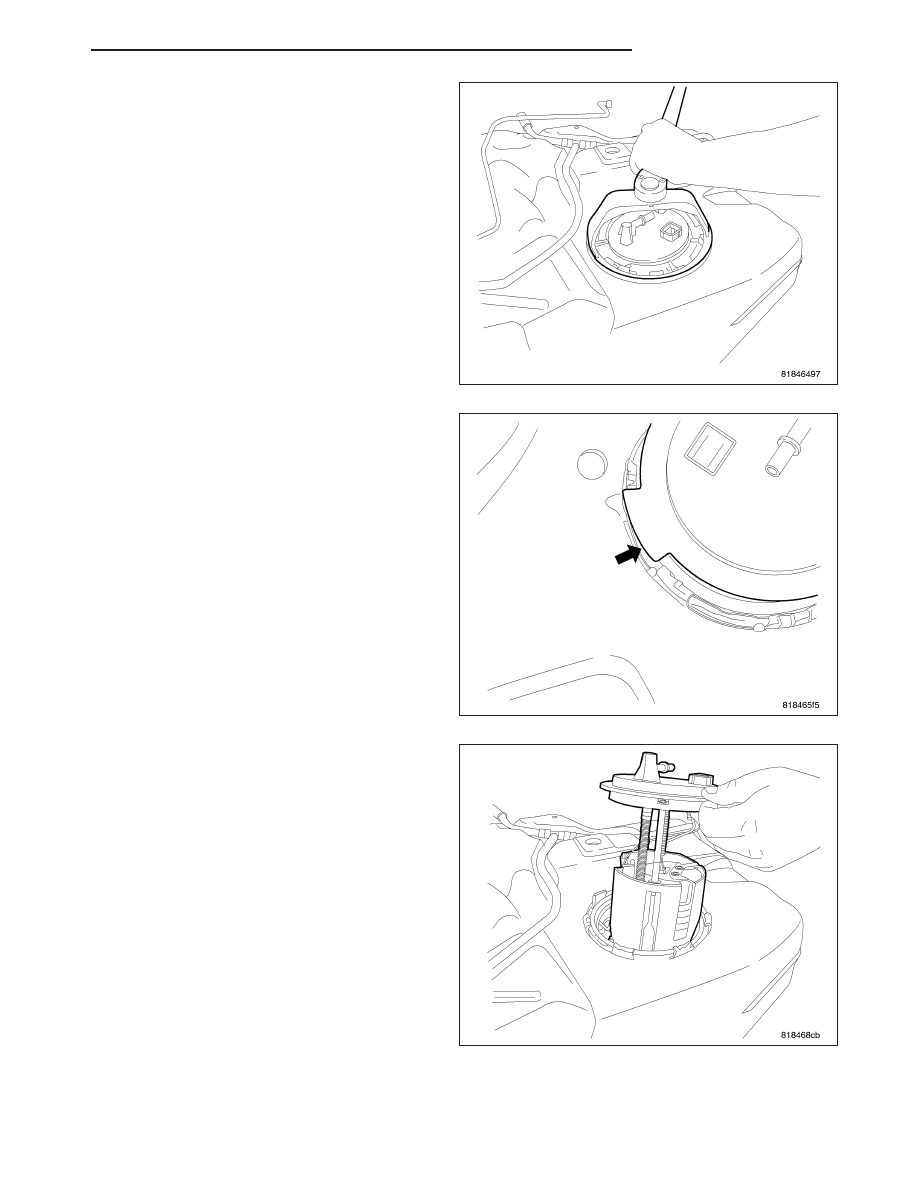

7. Clean top of tank to remove loose dirt and debris.

8. Use special tool #9340 to remove left side module

lock ring.

9. Note the fuel pump location on the top of the

fuel tank.

NOTE: The pump has to be properly located to the
tank for the fuel gauge to work properly.

10. Pull module up out of fuel tank, make sure that

you do not spill fuel inside of vehicle.

PM

FUEL DELIVERY

14 - 11

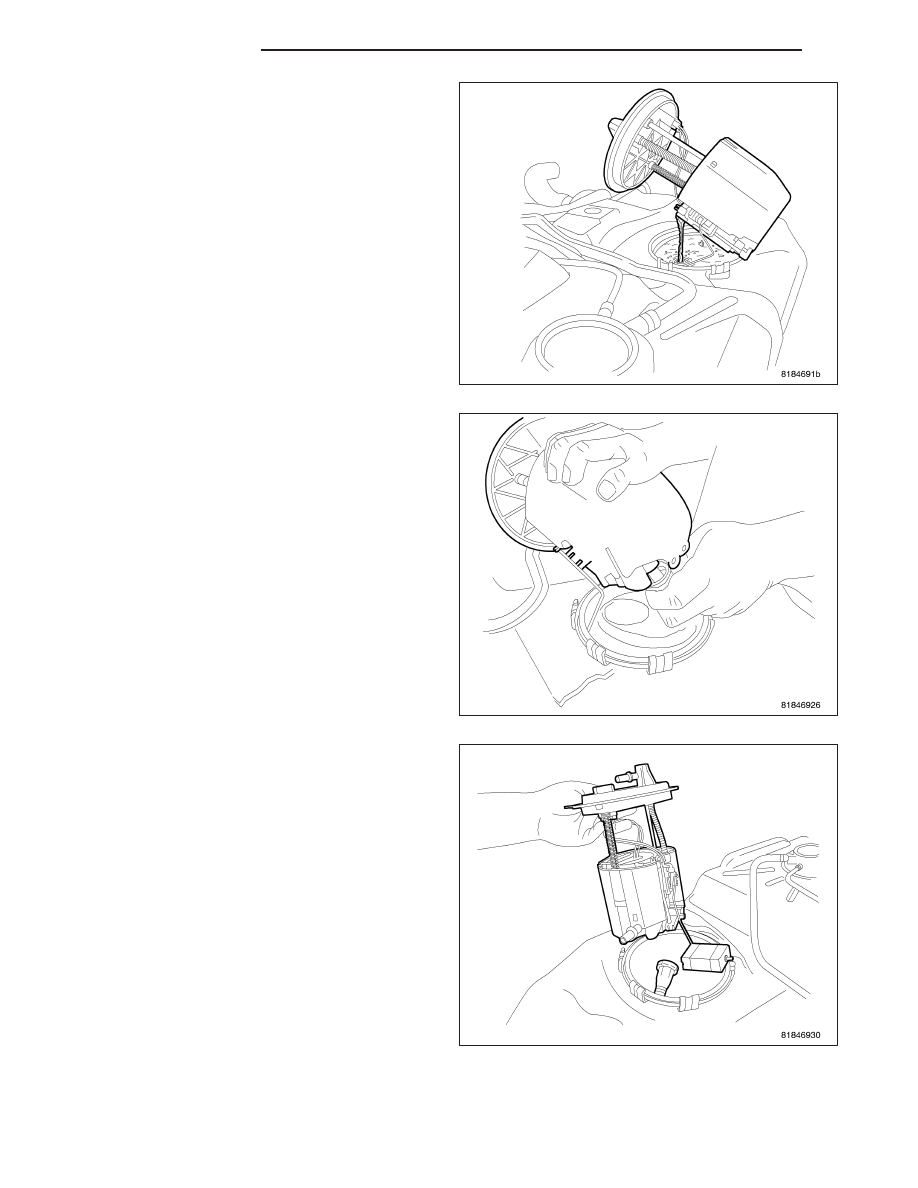

11. Drain fuel from fuel pump module. Do not spill fuel

in interior of vehicle.

12. Disconnect internal line from fuel pump module.

13. Tip module on its side to drain remaining fuel from

reservoir and remove module from vehicle.

14. Remove module from vehicle.
