FUEL SYSTEM

TABLE OF CONTENTS

page

page

FUEL DELIVERY

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

FUEL INJECTION

. . . . . . . . . . . . . . . . . . . . . . . . 48

FUEL DELIVERY

TABLE OF CONTENTS

page

page

FUEL DELIVERY

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
DIAGNOSIS AND TESTING - FUEL DELIVERY

SYSTEM

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

STANDARD PROCEDURE

FUEL CONTAMINATION . . . . . . . . . . . . . . . . . . . . . . 2
STANDARD PROCEDURE - FUEL SYSTEM

PRESSURE RELEASE PROCEDURE . . . . . . . . . 3

SPECIFICATIONS

TORQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
FUEL SYSTEM PRESSURE . . . . . . . . . . . . . . . . . . . 4

SPECIAL TOOLS

FUEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

FUEL FILTER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

FUEL LINES

DESCRIPTION - FUEL LINES/HOSES AND

CLAMPS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

STANDARD PROCEDURE - HOSES AND

CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

FUEL PUMP

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

FUEL PUMP MODULE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
REMOVAL

ALL WHEEL DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . 9
FRONT WHEEL DRIVE . . . . . . . . . . . . . . . . . . . . . . 15

INSTALLATION

ALL WHEEL DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . 18
FRONT WHEEL DRIVE . . . . . . . . . . . . . . . . . . . . . . 23

FUEL RAIL

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

FUEL TANK

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

FUEL TANK FILLER TUBE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INLET FILTER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

PM

FUEL SYSTEM

14 - 1

FUEL DELIVERY

DESCRIPTION

The fuel tank is made of plastic and is located near the rear center of the vehicle.

The Fuel Delivery System consists of: the following items:

•

Electric fuel pump module

•

Fuel filter

•

Tubes/lines/hoses

•

Fuel injectors

The in-tank fuel pump module contains the fuel pump. The pump is serviced as part of the fuel pump module. Refer
to Fuel Pump Module.

The fuel filter is not serviceable, it is mounted on the inside of the fuel tank in the fuel pump module.

DIAGNOSIS AND TESTING - FUEL DELIVERY SYSTEM

(Refer to Group 9 Engine for all Powertrain Diagnostic Information)

STANDARD PROCEDURE

FUEL CONTAMINATION

If a engine’s fuel supply has been contaminated, the following procedure must be followed:

1. Remove all fuel from fuel tank. Use an appropriate fuel container. Dispose of contaminated fuel through the

proper procedure of disposal. Clean fuel tank. This will require removal of the fuel tank to make sure all con-
taminated fuel is removed. (Refer to 14 - FUEL SYSTEM/FUEL DELIVERY/FUEL TANK - REMOVAL).

2. Install fuel tank to vehicle, (Refer to 14 - FUEL SYSTEM/FUEL DELIVERY/FUEL TANK - INSTALLATION).

3. Fill fuel tank with fuel.

4. Check for DTC’s and clear DTC’s.

5. Start vehicle and run engine for 15 minutes and turn off vehicle.

6. Check for DTC’s and clear DTC’s.

7. Road test vehicle.

8. Check for DTC’s.

NOTE: Dispose of Petroleum based products in a manner consistent with State, Federal, and Provincial
Regulations.

The engine should then be evaluated to determine if the contaminated fuel has caused any damage to the fuel
system and or engine. Indicators that the fuel system and or engine has been damaged are the following:

•

Unstable fuel rail pressure. This can manifest itself as instability at idle speeds, excessive undershoot/over-

shoot at engine start, or excessive undershoot/overshoot when the engine operating conditions change. A typ-
ical engine response to a large rail pressure undershoot would be a decrease in engine speed or engine stall.

•

Excessive noise from the engine. This could indicate poor rail pressure control or the inability of the injection

system to inject the proper amount of fuel.

•

Excessive smoke (black or white). This could indicate inability of the fuel system to inject the proper amount of
fuel.

NOTE: If any of these conditions are exhibited after cleaning the fuel system, proceed to the appropriate
fuel system information. Repair fuel system and or engine as necessary.

14 - 2

FUEL DELIVERY

PM

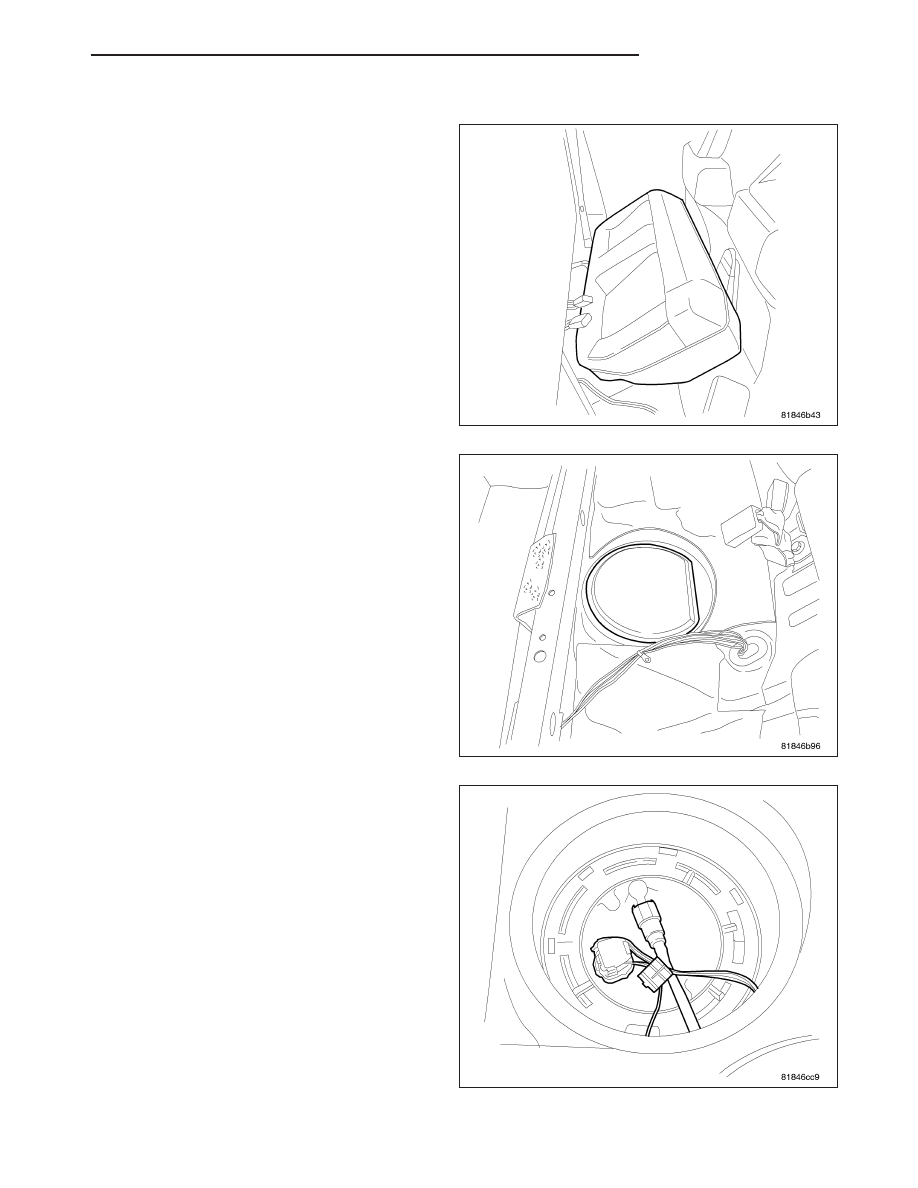

STANDARD PROCEDURE - FUEL SYSTEM PRESSURE RELEASE PROCEDURE

1. Remove lower rear seat cushion.

2. Remove the fuel pump module cover.

3. Disconnect the electrical connector for fuel pump

module.

4. Start and run engine until it stalls.

5. Attempt restarting engine until it will no longer run.

6. Turn ignition key to OFF position.

7. Disconnect negative battery cable.

8. One or more Diagnostic Trouble Codes (DTC’s)

may have been stored in PCM memory. The scan
tool must be used to erase a DTC.

PM

FUEL DELIVERY

14 - 3

SPECIFICATIONS

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Accelerator Pedal to Dash

Nuts

12

8.8

105

Fuel Tank Strap Bolts

47

34.5

-

Fuel Rail Bolts

27

20

-

Ignition Coil Mounting

Bolts

8

-

71

Throttle Body Bolts

9

-

79.5

Fuel Filler Tube Clamp

2.8

-

24

Filler Tube Mounting Bolt

9

-

79.5

FUEL SYSTEM PRESSURE

400 kpa ±34 kpa (58 psi ± 5 psi)

14 - 4

FUEL DELIVERY

PM
