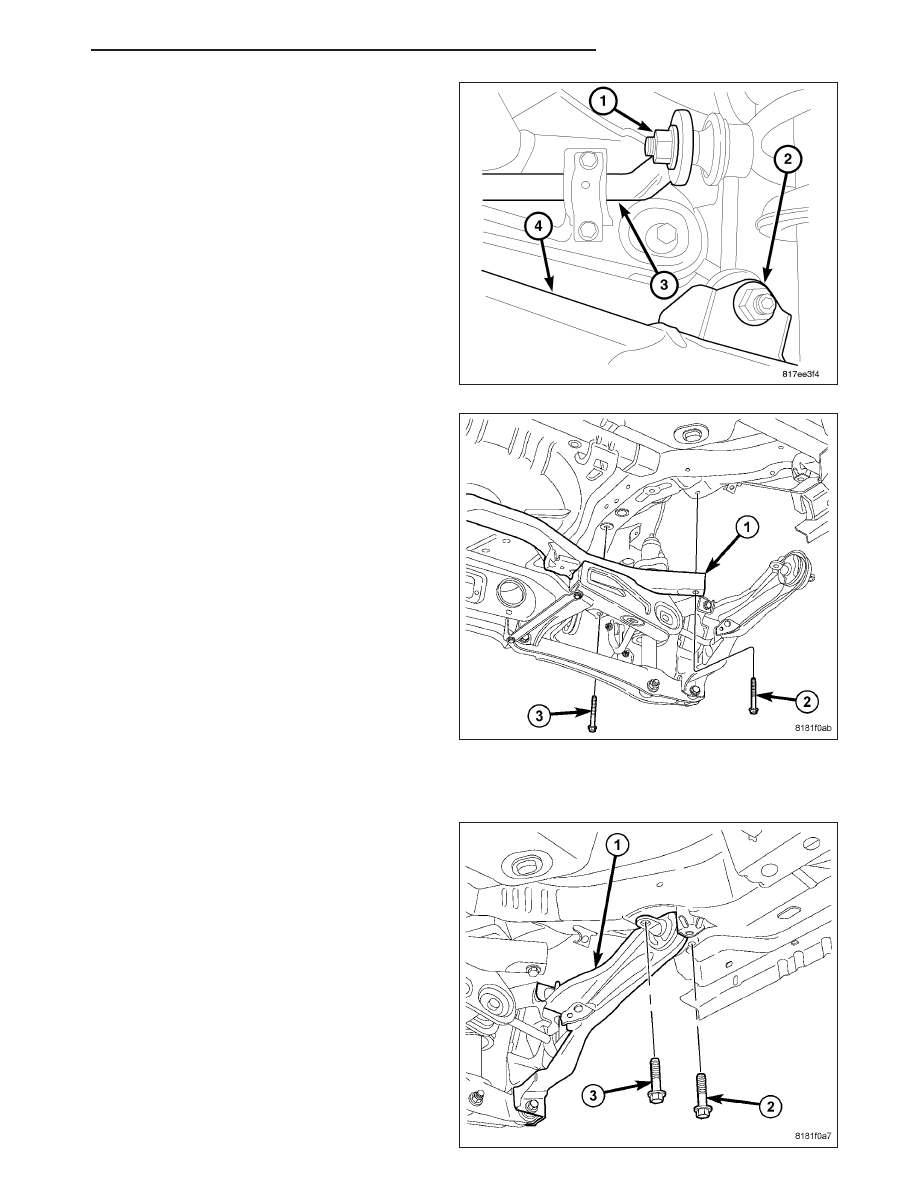

10. Install the stabilizer link nuts (2).

11. Tighten the nuts to 58 N·m (43 ft. lbs.).

12. Support the rear cradle assembly (1) with a suit-

able lifting device and position back into the vehi-
cle.

13. Install the cradle bolts (2 and 3):

a. Tighten the front bolts (2) first to 110 N·m (81 ft. lbs.).

b. Tighten the rear bolts (3) next to 110 N·m (81 ft. lbs.).

14. Install the trailing link (1) bushing bolts (2 and 3):

PM

FRAME & BUMPERS

13 - 35

a. Tighten the inboard bolts (3) first to 110 N·m (81 ft. lbs.).

b. Tighten the outboard bolts (2) next to 110 N·m (81 ft. lbs.).

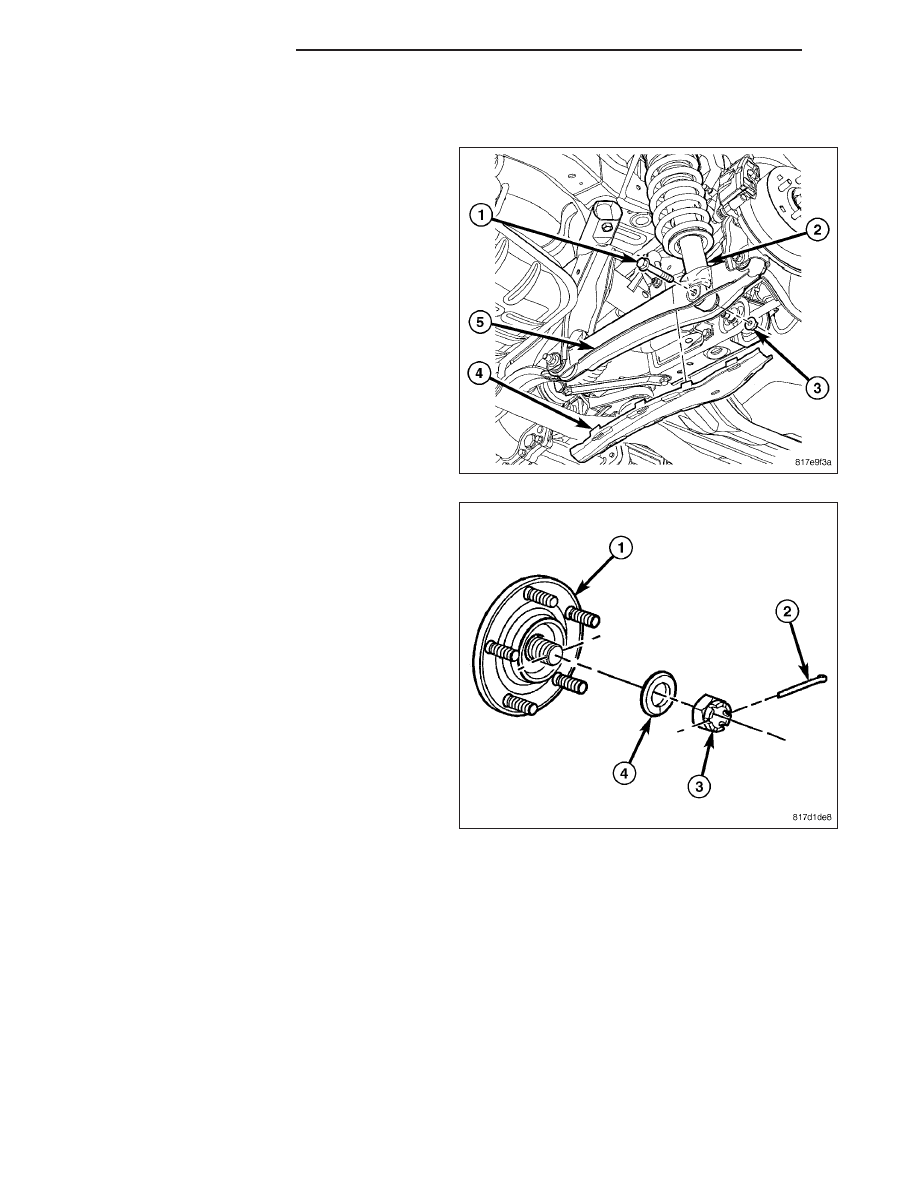

15. Install the lower strut bolts (1).

16. Tighten the bolts to 99 N·m 73 ft. lbs.).

17. If equipped, install the rear half shafts.

18. Install the nuts (3) and washers (4).

19. Tighten the nuts to 244 N·m (180 ft. lbs.).

20. Install new cotter pins (2).

13 - 36

FRAME & BUMPERS

PM

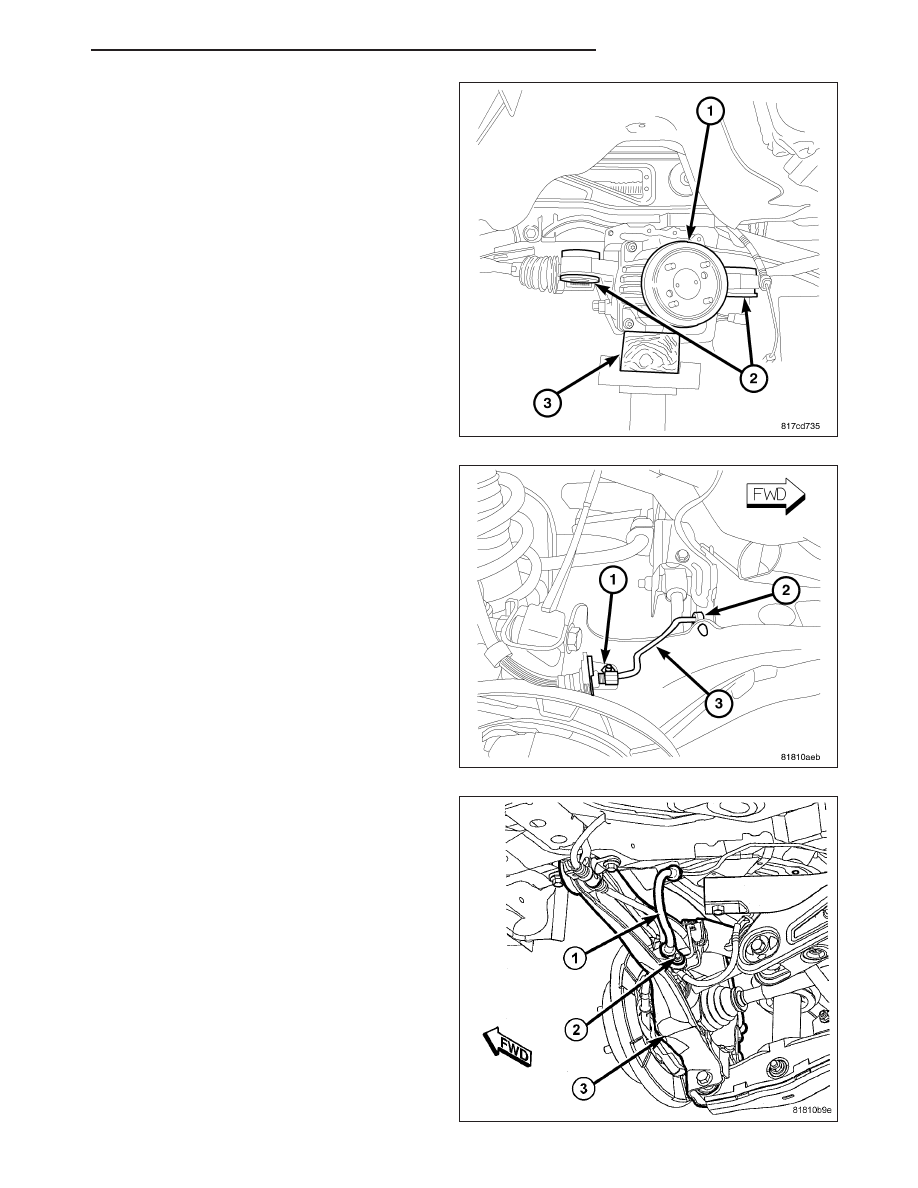

21. Install the rear drive module (1), (Refer to 3 - DIF-

FERENTIAL

&

DRIVELINE/REAR

DRIVELINE

MODULE - INSTALLATION).

22. Install the wheel speed sensor back, (Refer to 5 -

BRAKES/ELECTRICAL/SENSOR-REAR

WHEEL

SPEED - INSTALLATION).

23. Position the brake lines (3) back into place, con-

nect the clips (2) and install the bolts (1).

24. Tighten the bolts to 15 N·m (11 ft. lbs.).

25. Position the brake lines (1) back into place, and

install the bolts (2).

26. Tighten the bolts to 23 N·m (17 ft. lbs.).

PM

FRAME & BUMPERS

13 - 37

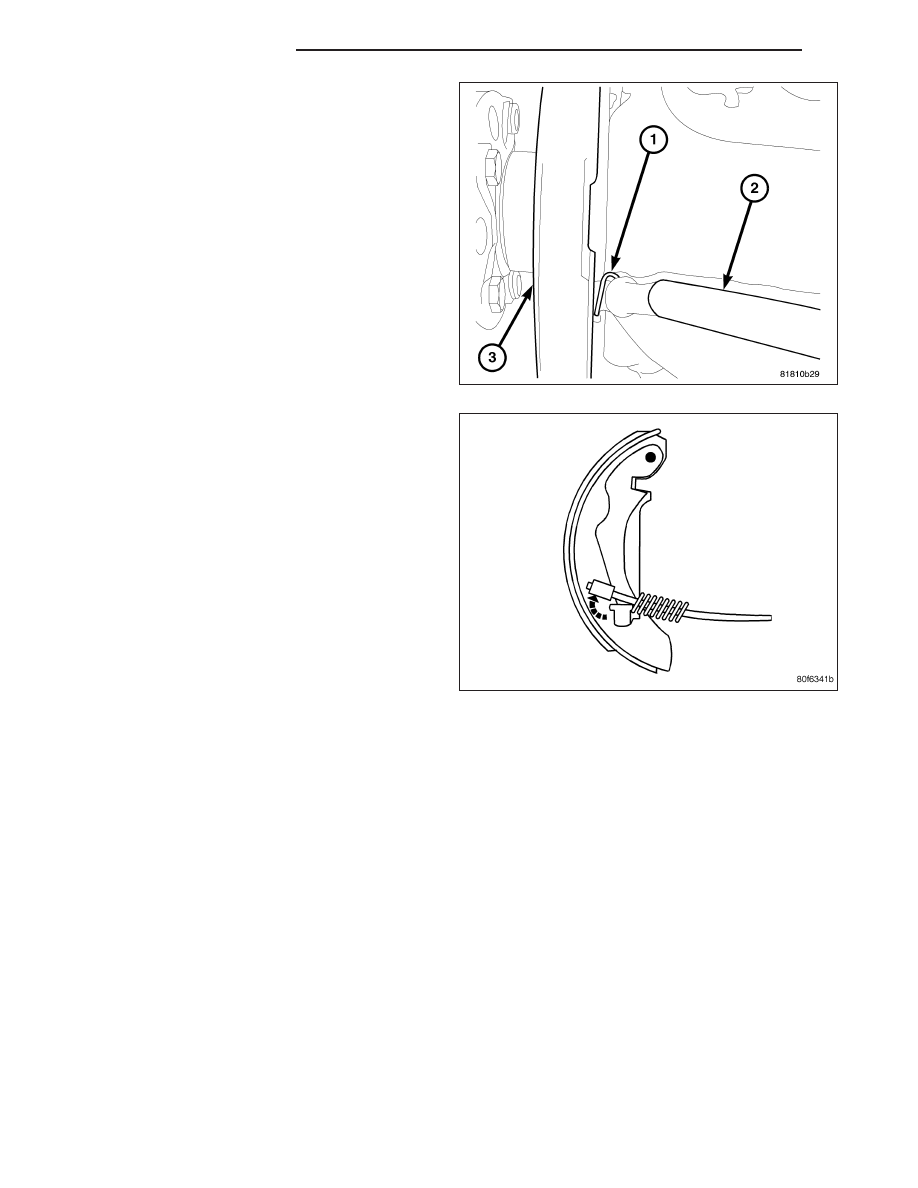

27. Install the brake cable (2) onto the backing plate

(3) and install the hair pin clip (1).

28. Connect the brake cable to the park brake lever.

29. Install the park brake shoes, (Refer to 5 -

BRAKES/PARKING BRAKE/SHOE AND LININGS-
PARKING BRAKE - INSTALLATION).

30. Check and adjust wheel alignment as necessary,

(Refer to 2 - SUSPENSION/WHEEL ALIGNMENT
- STANDARD PROCEDURE).
