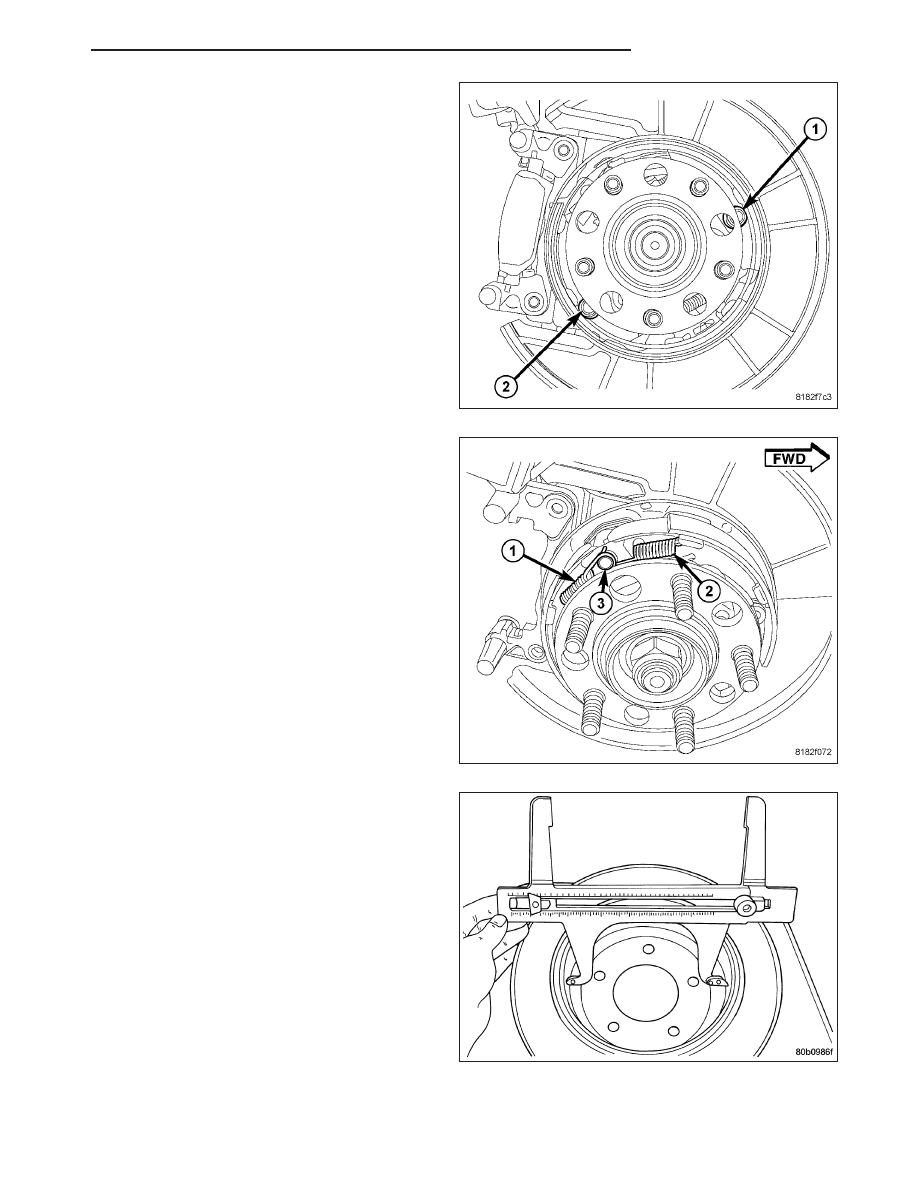

5. Install the brake shoe hold-down springs and pins

(1, 2). Rotate the pins 90° to engage.

6. Install the front upper return spring (2) holding the

front brake shoe and anchor pin (3).

7. Install the rear upper return spring (2) holding the

rear brake shoe and anchor pin (3).

8. Using Brake Shoe Gauge, Special Tool C-3919, or

equivalent, measure the inside diameter of parking
brake drum portion of rotor. Set the Gauge.

PM

BRAKES - BASE

5 - 125

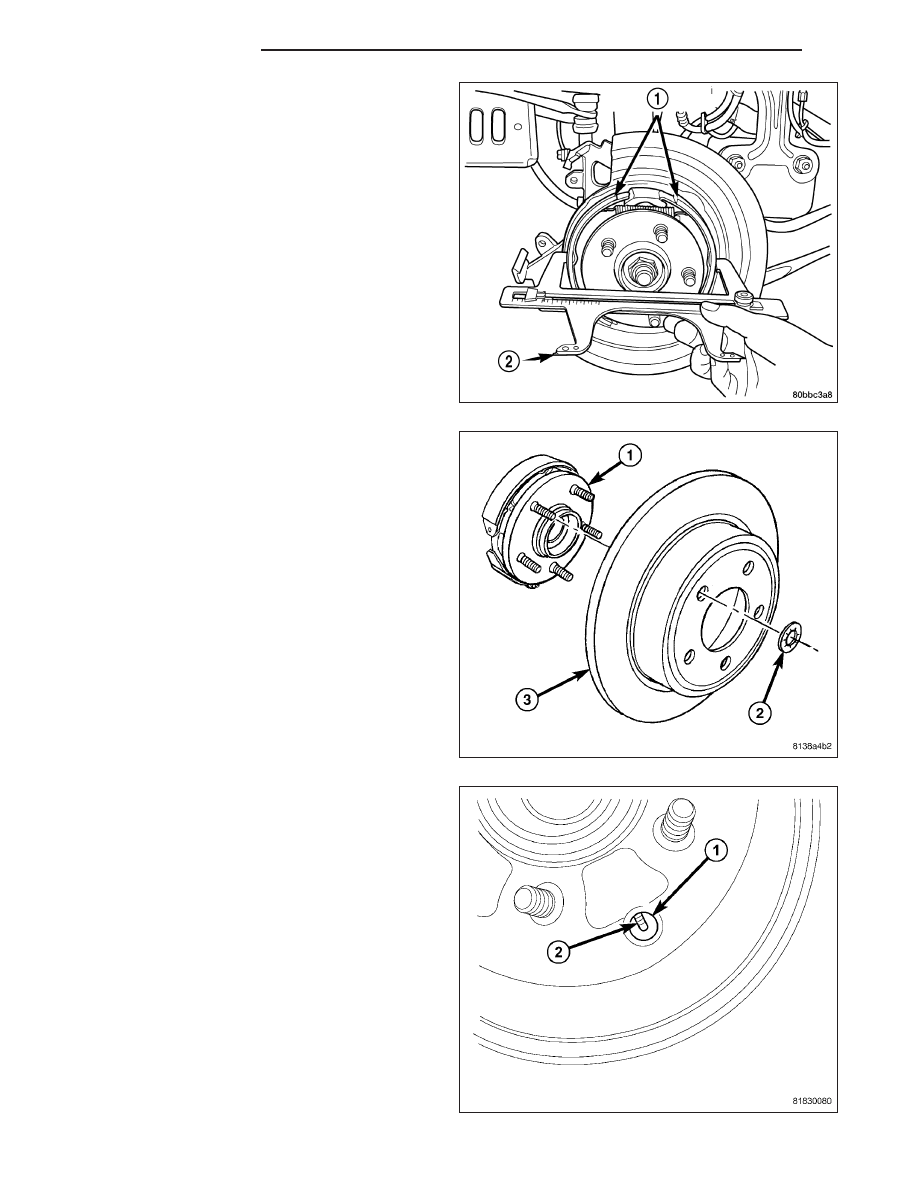

9. Place Gauge (2) over the parking brake shoes (1)

at their widest point.

10. Using the adjuster wheel, adjust the parking brake

shoes until the linings on both parking brake
shoes just touch the jaws on the Gauge.

11. Install the rear brake rotor (3) and install a couple

wheel mounting nuts to hold it in place while a
final adjustment is made.

NOTE: To find the adjuster wheel with the drum on
position the hole (1) in the front of the rotor drum
as follows:

•

Left side – 7 o’clock.

•

Right side – 5 o’clock.

NOTE: When adjusting the parking brake shoes
with the drum-in hat rotor installed, rotating the
adjuster wheel (2) upward will loosen the adjust-
ment. Rotating the adjuster wheel (2) downward
will tighten the adjustment.

12. Remove the rubber plug from the hole (1) in the

front of the rotor.

13. Utilizing the hole (1) in the front of the rotor, make

a final adjustment of the shoes if necessary.

14. Reinstall the rubber plug.

5 - 126

BRAKES - BASE

PM

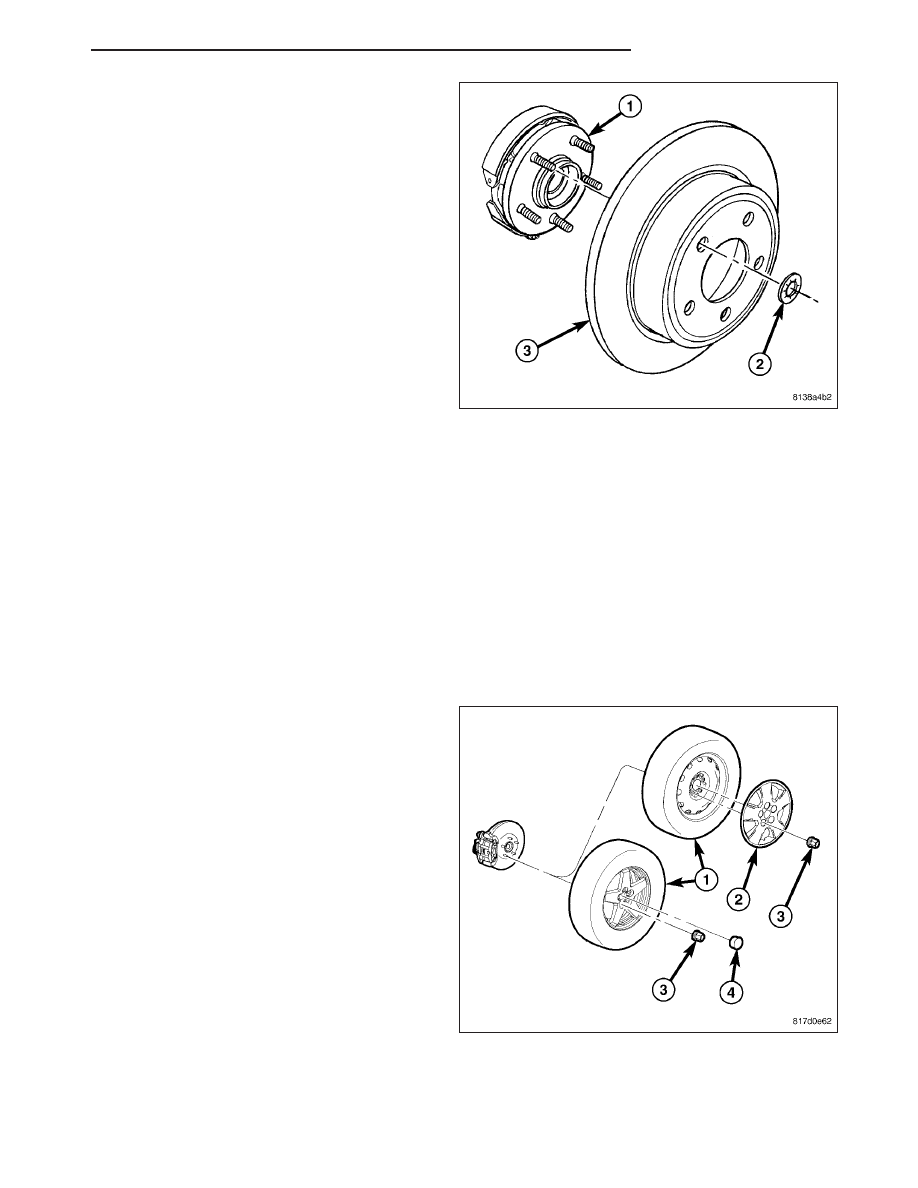

15. Remove the wheel mounting nuts and finish

installing the brake rotor (3) as well as all compo-
nents removed to access it. (Refer to 5 -
BRAKES/HYDRAULIC/MECHANICAL/ROTORS -
INSTALLATION)

16. Lower the vehicle.

17. Cycle the parking brake lever once, verifying

proper operation of the parking brake.

ADJUSTMENTS

PARKING BRAKE SHOE ADJUSTMENT

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

NOTE: The parking brake shoes used in the drum-in-hat park brake system do not automatically adjust to
compensate for brake shoe lining wear. Therefore, it is necessary to manually adjust the parking brake
shoes.

1. Verify the parking brake lever is in the released (down) position.

2. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

3. Remove the wheel mounting nuts (3), then the tire

and wheel assembly.

4. Install a couple wheel mounting nuts to hold the

brake rotor in place while adjustment of the brake
shoes is made.

PM

BRAKES - BASE

5 - 127

NOTE: To find the adjuster wheel with the drum on
position the hole (1) in the front of the rotor drum
as follows:

•

Left side – 7 o’clock.

•

Right side – 5 o’clock.

NOTE: When adjusting the parking brake shoes
with the drum-in hat rotor installed, rotating the
adjuster wheel (2) upward will loosen the adjust-
ment. Rotating the adjuster wheel (2) downward
will tighten the adjustment.

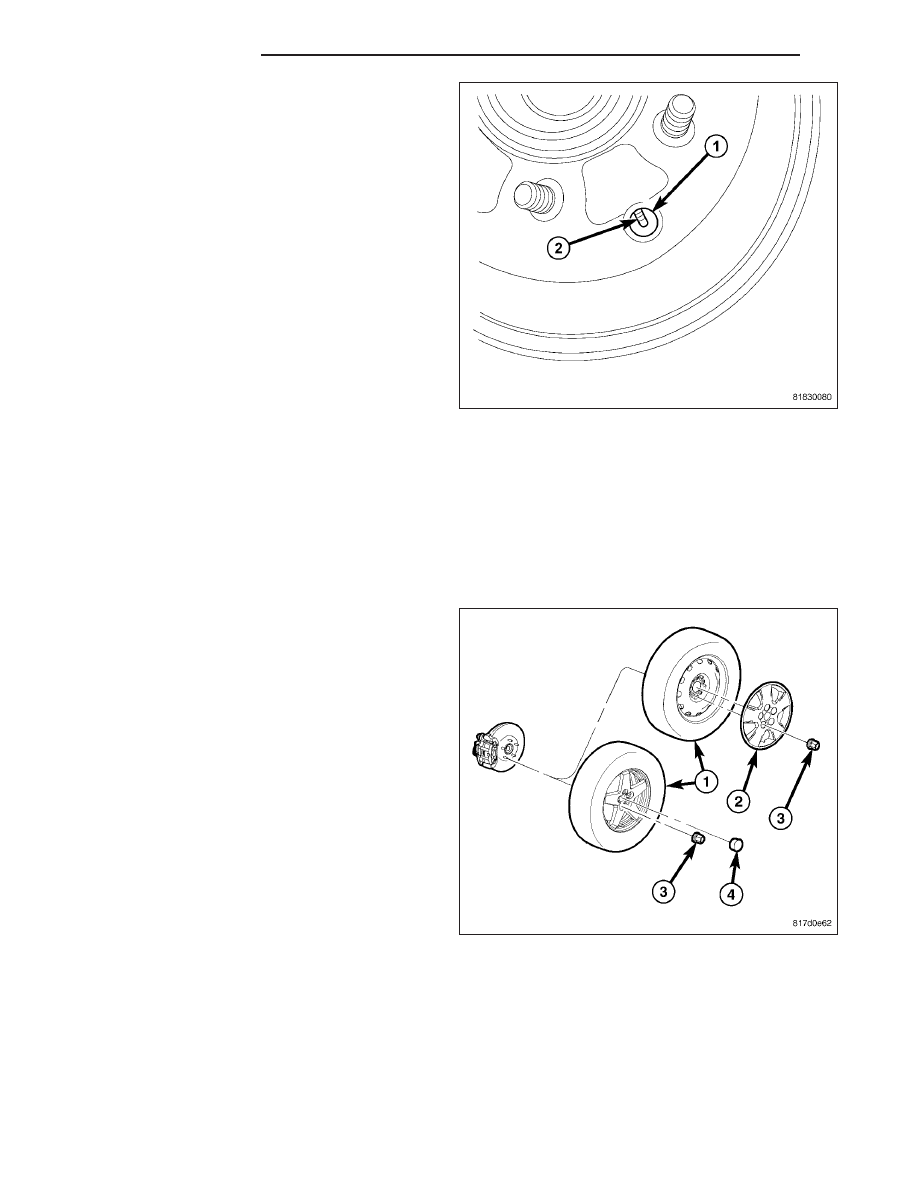

5. Remove the rubber plug from the hole (1) in the

front of the rotor.

6. Utilizing the hole (1) in the front of the rotor, make

a fine adjustment of the shoes.

7. Reinstall the rubber plug.

8. Lower the vehicle far enough to access the interior of the vehicle.

9. Reach inside the vehicle and cycle (fully apply and release) the park brakes.

10. With the parking brake lever in the fully applied (up) position, attempt to hand rotate each rear brake rotor to

ensure that the parking brake shoes are working properly.

11. With the parking brake lever in the released (down) position, hand rotate each rear brake rotor to ensure that

the parking brake shoes are not dragging.

12. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

13. Remove the wheel mounting nuts and install the

tire and wheel assembly (1) (Refer to 22 - TIRES/
WHEELS - INSTALLATION). Install and tighten
the wheel mounting nuts (3) to 135 N·m (100 ft.
lbs.).

14. Lower the vehicle.
