LEVER-PARKING BRAKE

REMOVAL

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

NOTE: The procedure below applies to either of the two rear parking brake cables.

1. Disconnect and isolate the battery negative cable from its post on the battery.

2. Block the tire and wheel assemblies so the vehicle does not move once the vehicle parking brake lever is

released.

3. Remove the center console. (Refer to 23 - BODY/

INTERIOR/CENTER CONSOLE - REMOVAL)

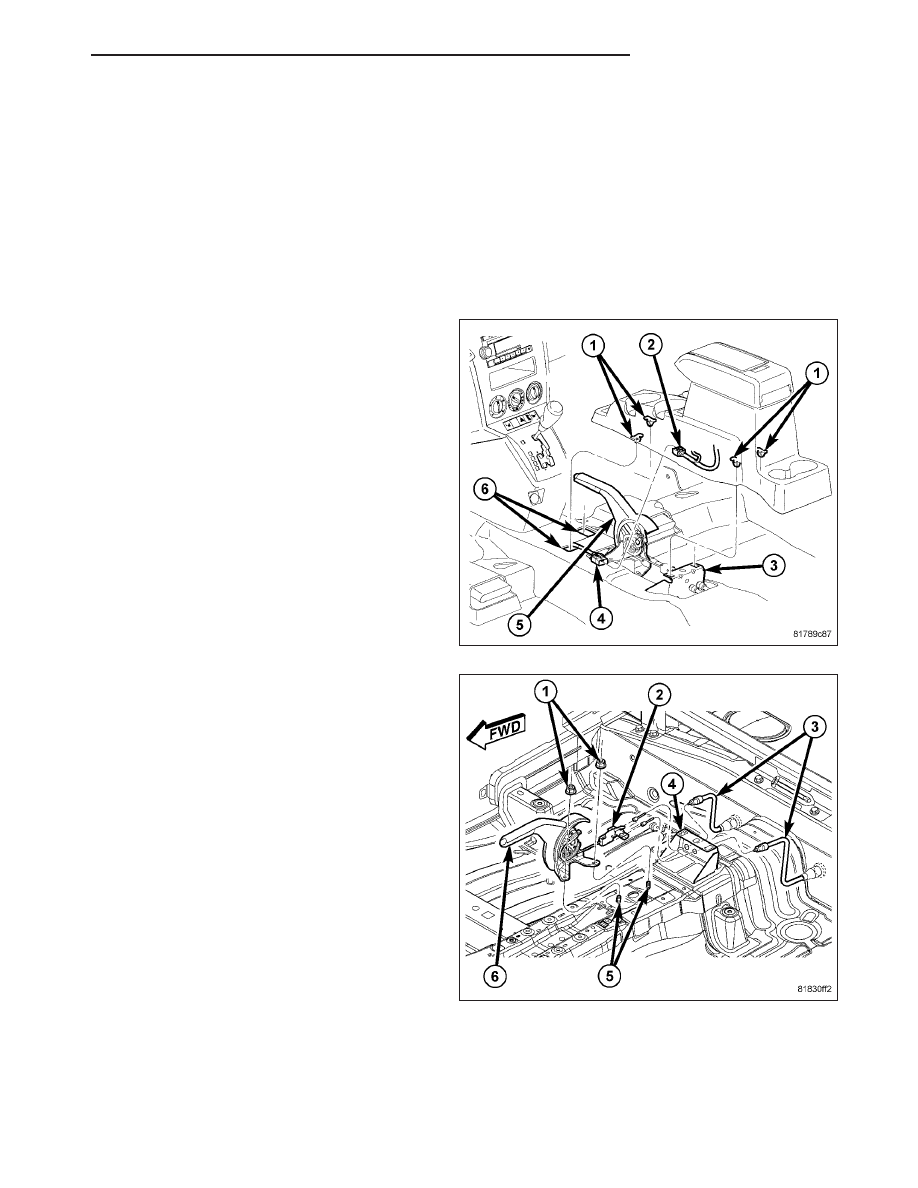

4. Release and lower the parking brake lever (5).

5. Loosen the adjusting nut on the lever’s output

cable taking tension off parking brake cables. Back
the nut off until it is flush with the end of the output
cable.

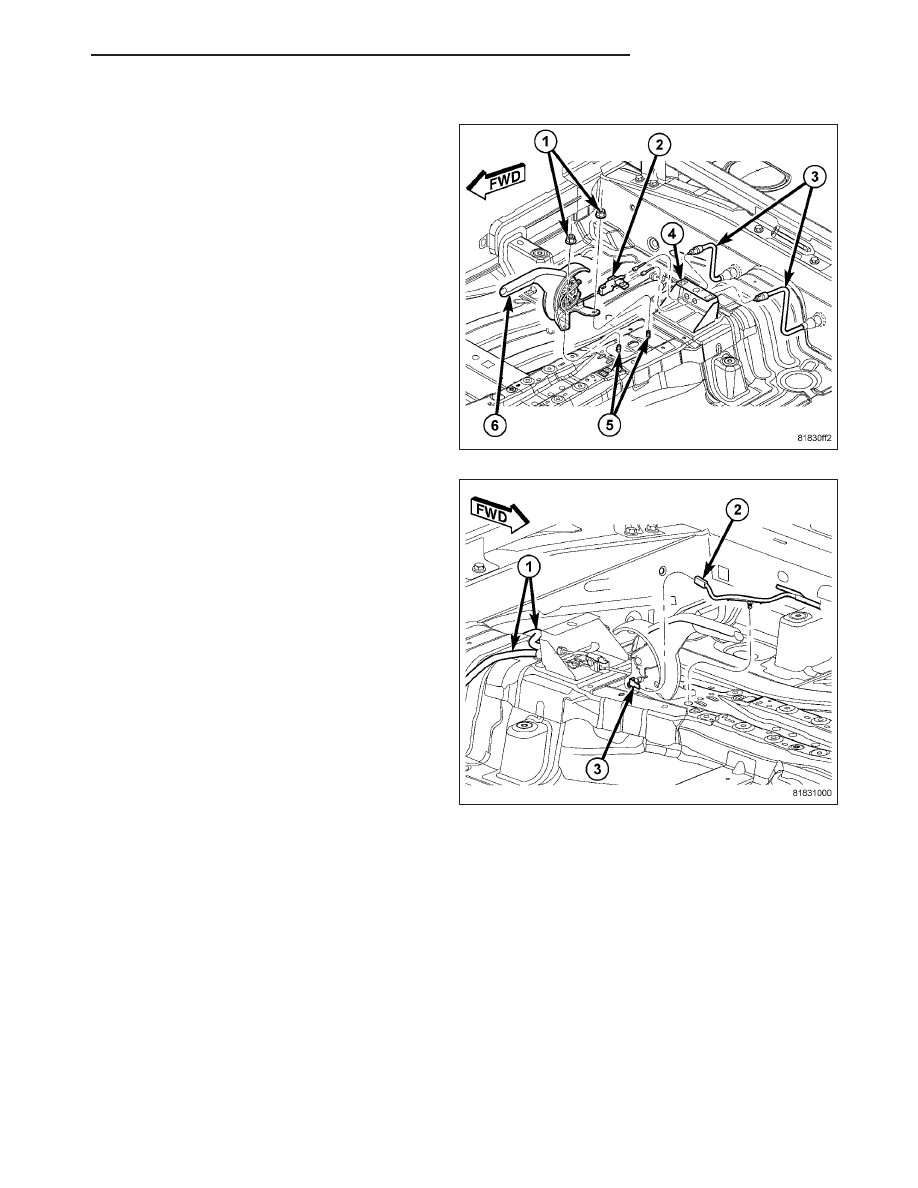

6. Remove the parking brake cables (3) from the

parking brake cable equalizer (2).

PM

BRAKES - BASE

5 - 117

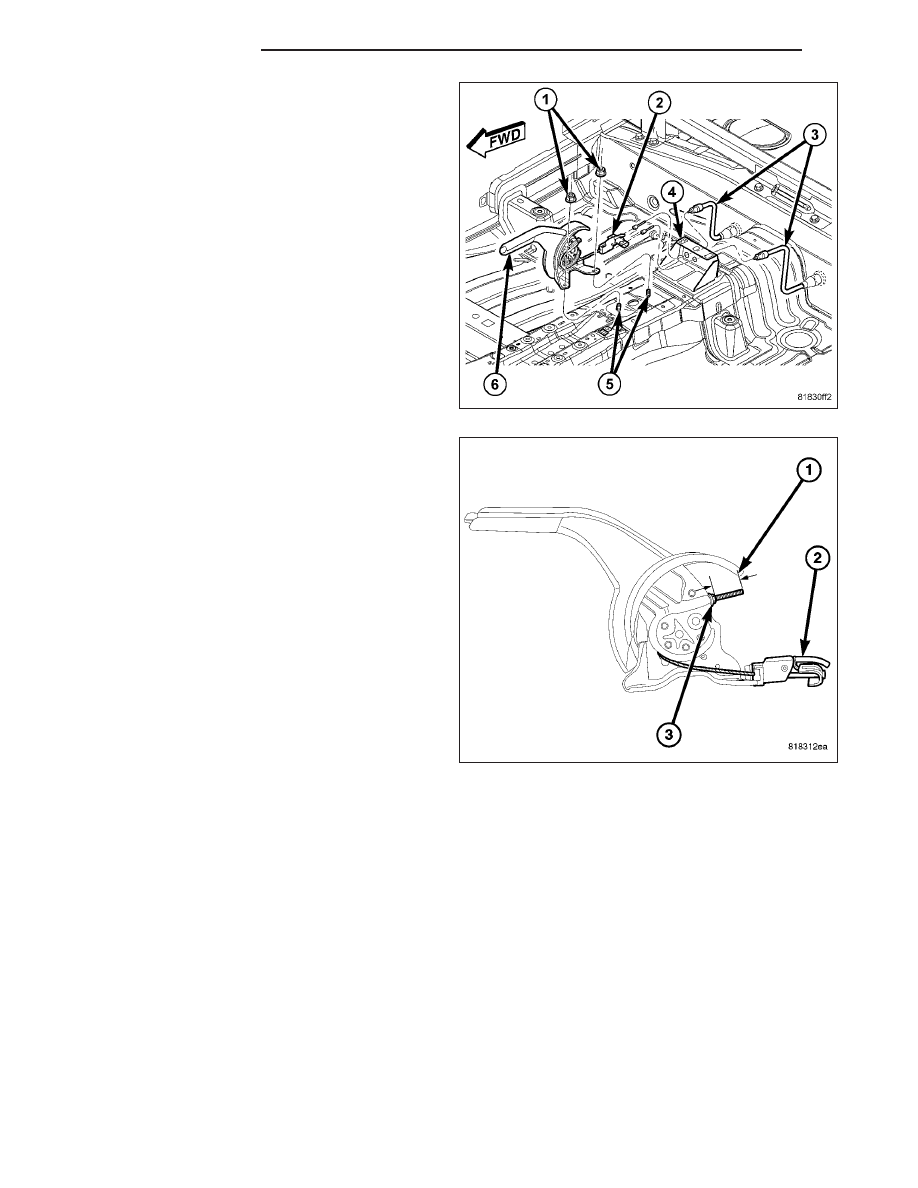

7. Disconnect the wiring harness connector (2) from

the parking brake switch (3).

8. Remove the nuts (1) attaching the parking brake

lever (6) to the vehicle.

9. Remove the parking brake lever (6).

5 - 118

BRAKES - BASE

PM

INSTALLATION

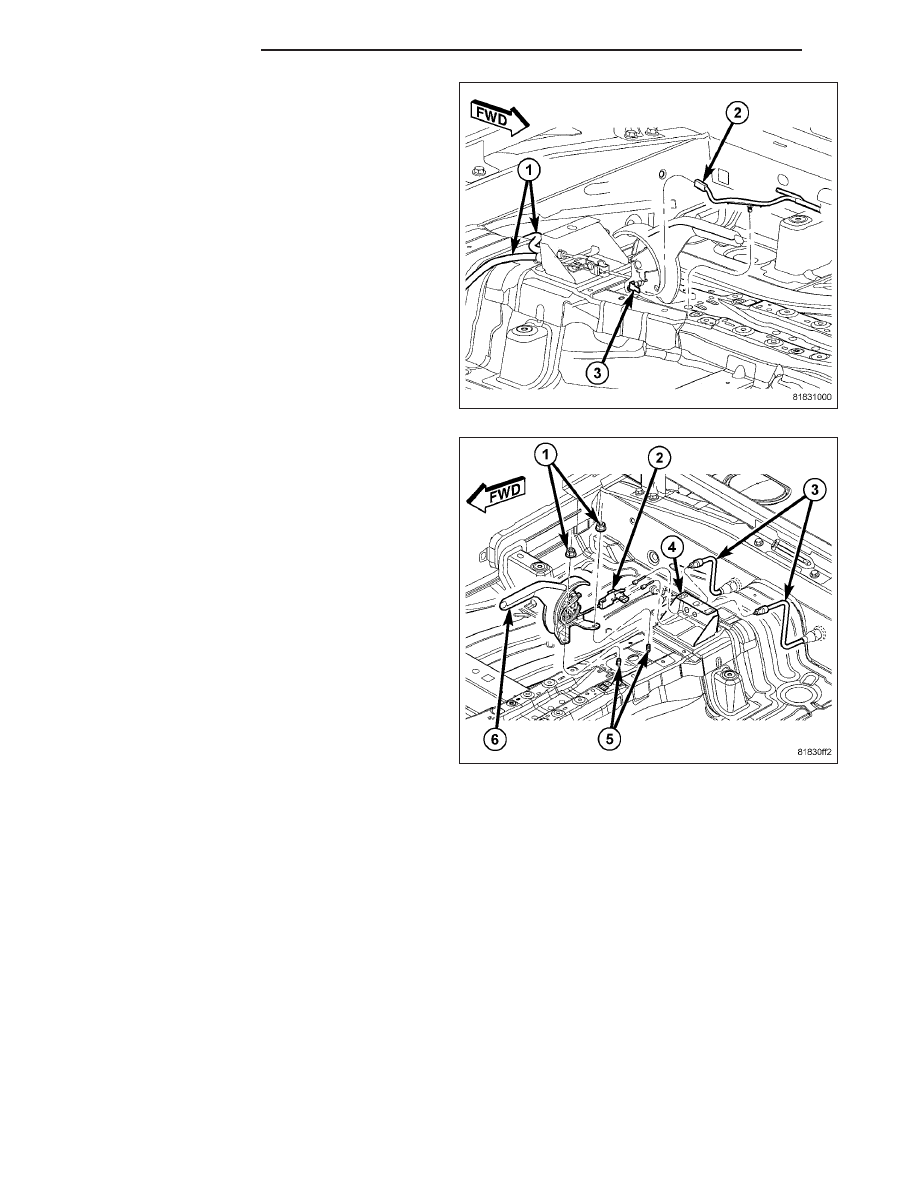

1. Place the parking brake lever (6) on the mounting

studs (5) affixed to the vehicle floor pan. Install and
tighten the nuts to 28 N·m (250 in. lbs.).

2. Connect the wiring harness connector (2) to the

parking brake switch (3).

PM

BRAKES - BASE

5 - 119

CAUTION: A NEW parking brake cable equalizer (2)
must be installed when servicing the parking
brake cables or lever. The equalizer has an inte-
grated bent nail tensioner that needs to be
stretched upon installation placing the correct ten-
sion on the cables.

3. Remove and install a NEW parking brake cable

equalizer (2) on the parking brake lever output
cable.

4. Install the rear parking brake cables (3) into the

equalizer (2) on the parking brake lever output
cable.

5. Ensure that the parking brake cables are correctly

installed on the equalizer and aligned with the
cable track on the parking brake lever.

NOTE: Actuating the parking brake lever to its
fully applied position one time after tightening the
adjustment nut will yield (stretch) the bent nail
portion of the equalizer approximately 1/4 inch.
This process will correctly set the parking brake
cable tension.

6. Adjust parking brake cable tension using the follow-

ing steps:

a. Place the parking brake lever in the fully

released (down) position.

b. Tighten the adjusting nut (3) on the parking

brake lever output cable until 31 millimeters of
thread is out past the end of the adjustment
nut (1).

c. Actuate the parking brake lever to its fully

applied position one time, then reposition it to
its fully released (down) position.

7. Raise the vehicle to a point where the rear wheels just clear the floor.

8. Check the rear wheels of the vehicle; they should rotate freely without dragging.

9. Apply the parking brake. Check the rear wheels of the vehicle. They should not rotate.

10. Return the parking brake lever to its fully released (down) position and check the rear wheels. They should

rotate freely without dragging.

11. Apply the parking brake.

12. Lower the vehicle.
