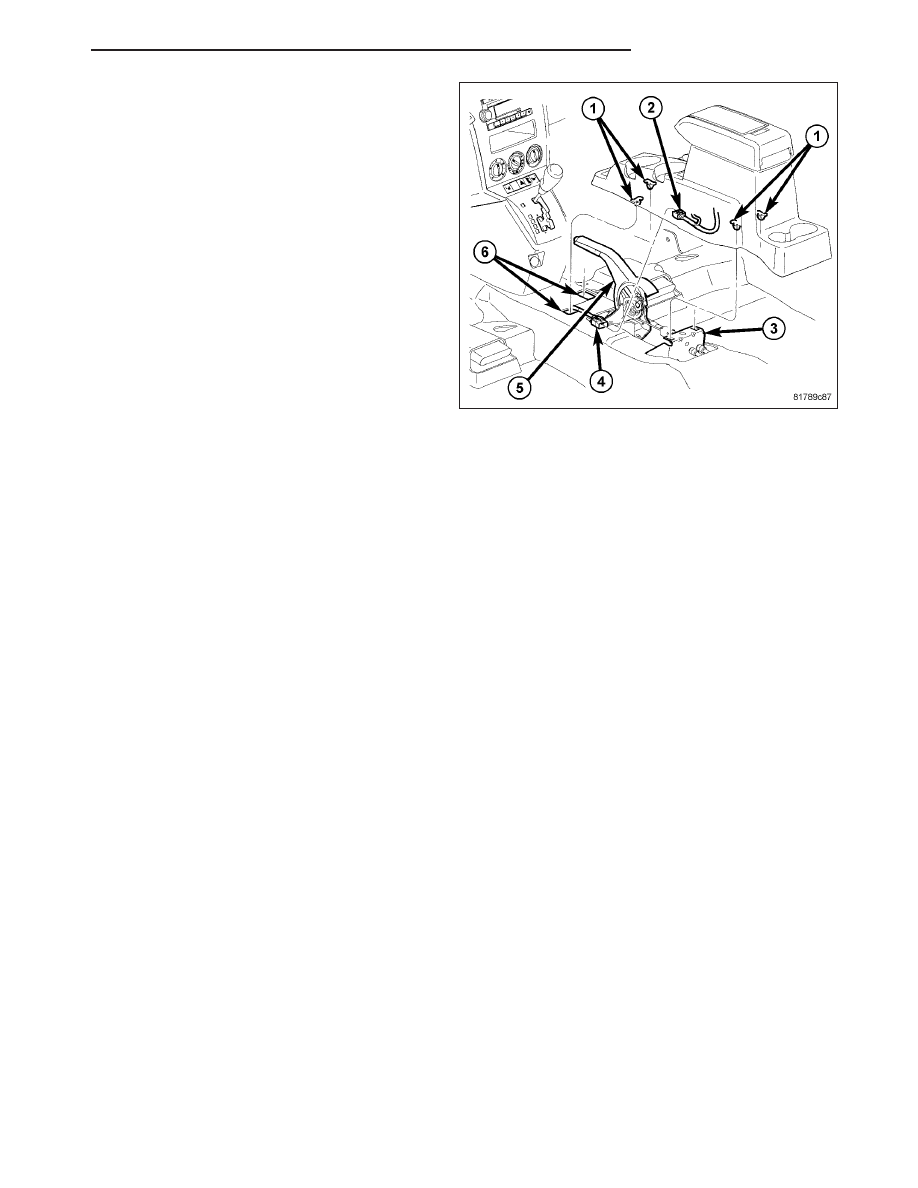

13. Install the center console. (Refer to 23 - BODY/

INTERIOR/CENTER

CONSOLE

-

INSTALLA-

TION)

14. Remove the blocks from the tires and wheel

assemblies.

15. Connect the battery negative cable to its post on

the battery.

PM

BRAKES - BASE

5 - 121

SHOE AND LININGS-PARKING BRAKE

REMOVAL

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

NOTE: If removing parking brake shoes on both sides of vehicle, perform remaining steps on each side of
the vehicle.

2. Access and remove the rear brake rotor (3). (Refer

to 5 - BRAKES/HYDRAULIC/MECHANICAL/RO-
TORS - REMOVAL)

3. Turn the brake shoe adjuster wheel until the

adjuster is at shortest length.

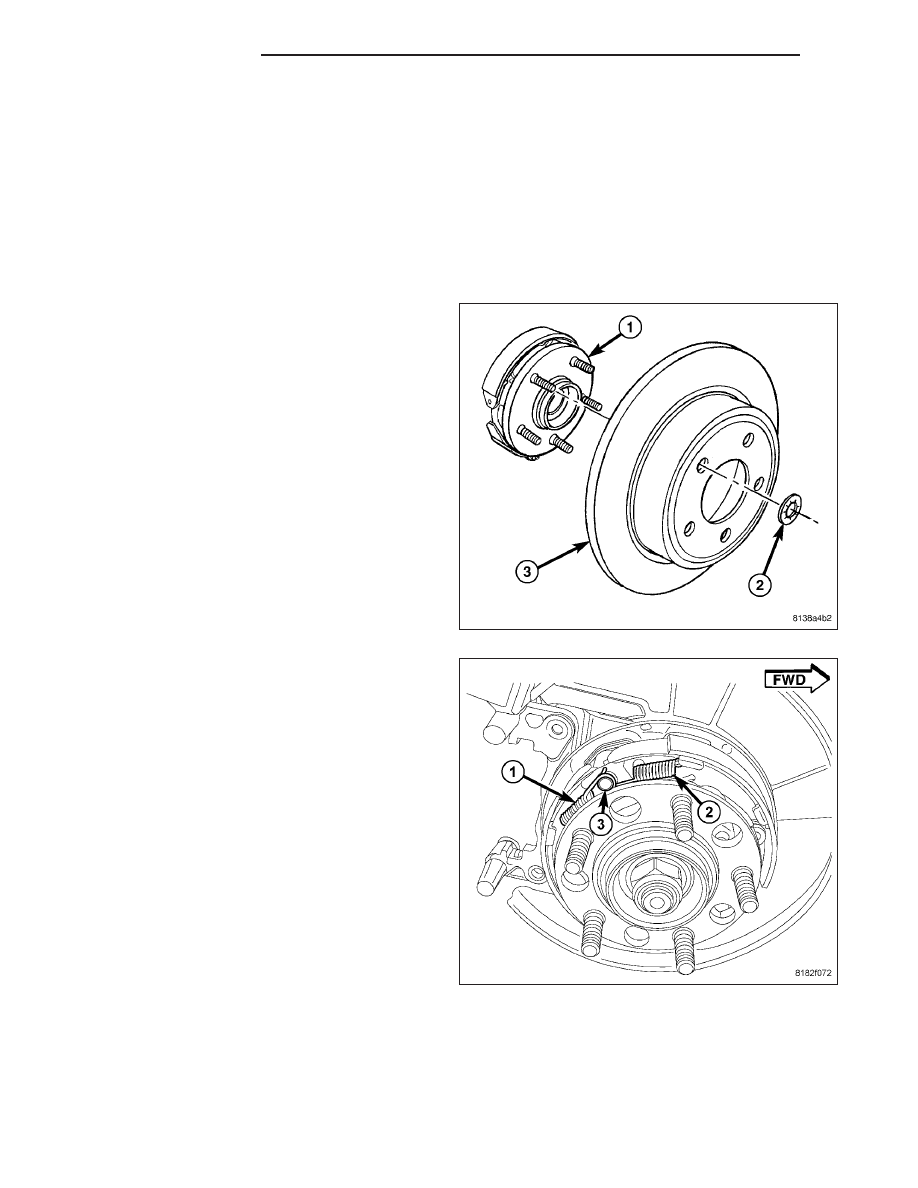

4. Remove the upper return spring (1) from the

anchor pin (3) and the rear brake shoe.

5. Remove the upper return spring (2) from the

anchor pin (3) and the front brake shoe.

5 - 122

BRAKES - BASE

PM

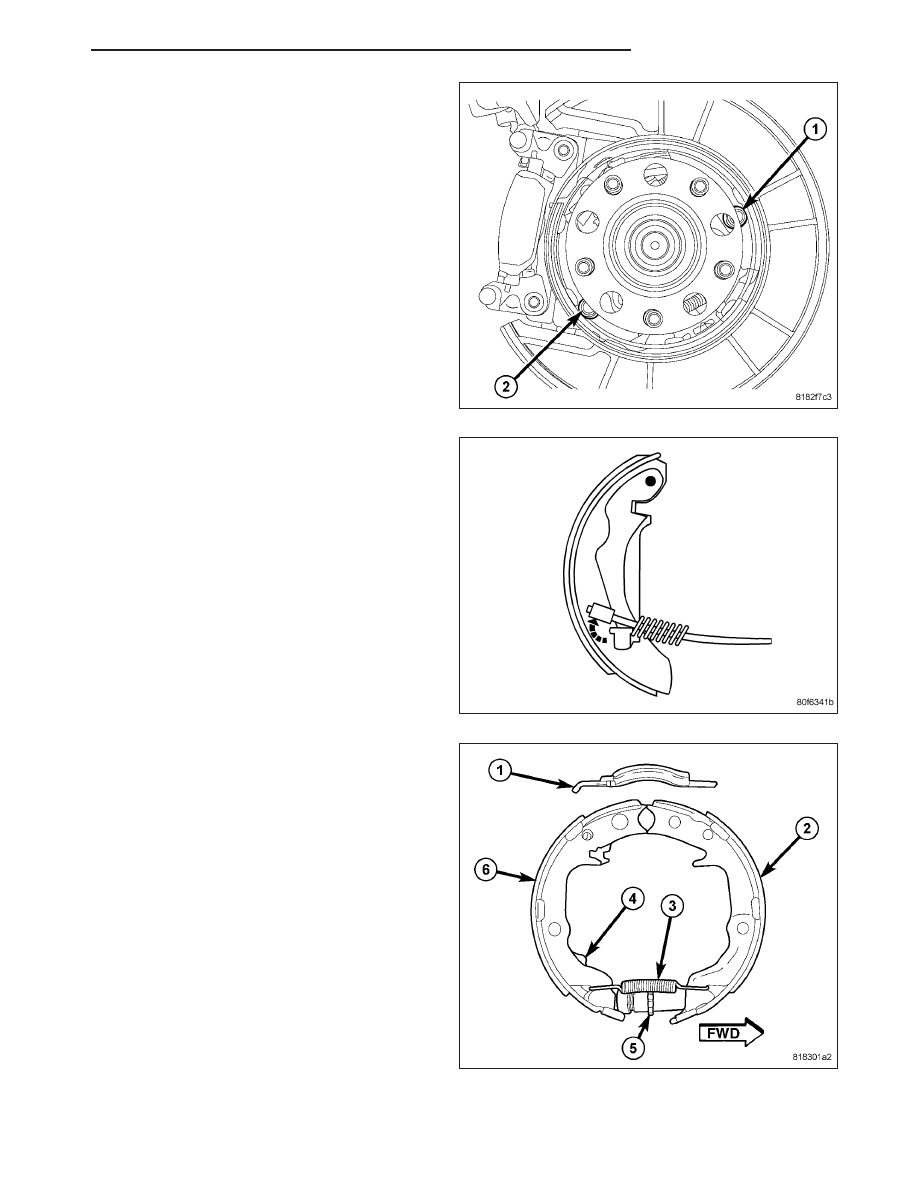

6. Remove the brake shoe hold-down springs and

pins (1, 2). Rotate the pins 90° to disengage.

7. Remove the parking brake cable from the lever on

the rear parking brake shoe.

8. Remove the brake shoes (2, 6), adjuster (5) and

lower return spring (3) as an assembly from the
support plate.

9. If necessary, remove the strut (1).

10. Remove the lower return spring (3) and adjuster

(5) from the shoes (2, 6).

PM

BRAKES - BASE

5 - 123

INSTALLATION

NOTE: If replacing parking brake shoes on both sides of vehicle, perform Step 1 through Step 15 on each
side of the vehicle to complete shoe set installation, then proceed to Step 16.

NOTE: Left side shoes are shown in the figure.
Right side shoes are a mirror image of the left
except for the adjuster. The threaded portion of
the adjuster should always be positioned to the
left side in order to maintain consistent side-to-
side rotational direction for adjustment purposes.

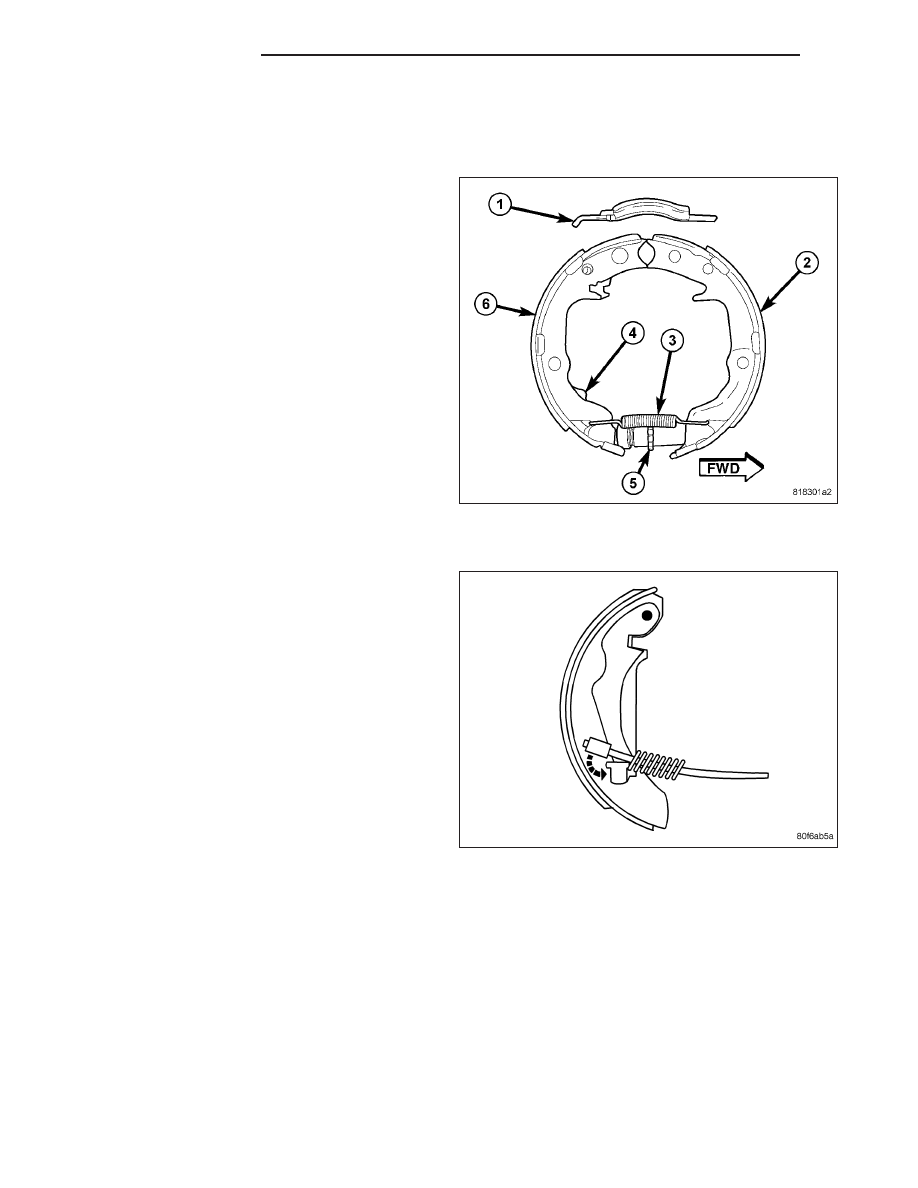

1. Install the lower return spring (3) and adjuster (5)

between the parking brake shoes (2, 6). The rear
shoe will have the lever mounted on the inside.
Make sure the threaded portion of the adjuster is
mounted to the left on both right and left side park-
ing brake assemblies (see preceding note).

2. If necessary, place the strut (1) above the hub and

bearing on the vehicle. Note the curved end of the
strut (1) is positioned to the rear.

3. Install the assembled brake shoes (2, 6), adjuster

(5) and lower return spring (3) over the hub and
bearing and onto the support plate and anchor. Be sure to install the strut between the front shoe and the lever
on the rear shoe.

4. Install the parking brake cable onto the lever on the

parking brake shoe.
