SEALS-OUTPUT FLANGE

REMOVAL

1. Raise the vehicle on a hoist.

2. Remove right side halfshaft (Refer to 3 - DIFFER-

ENTIAL & DRIVELINE/HALF SHAFT - REMOVAL).

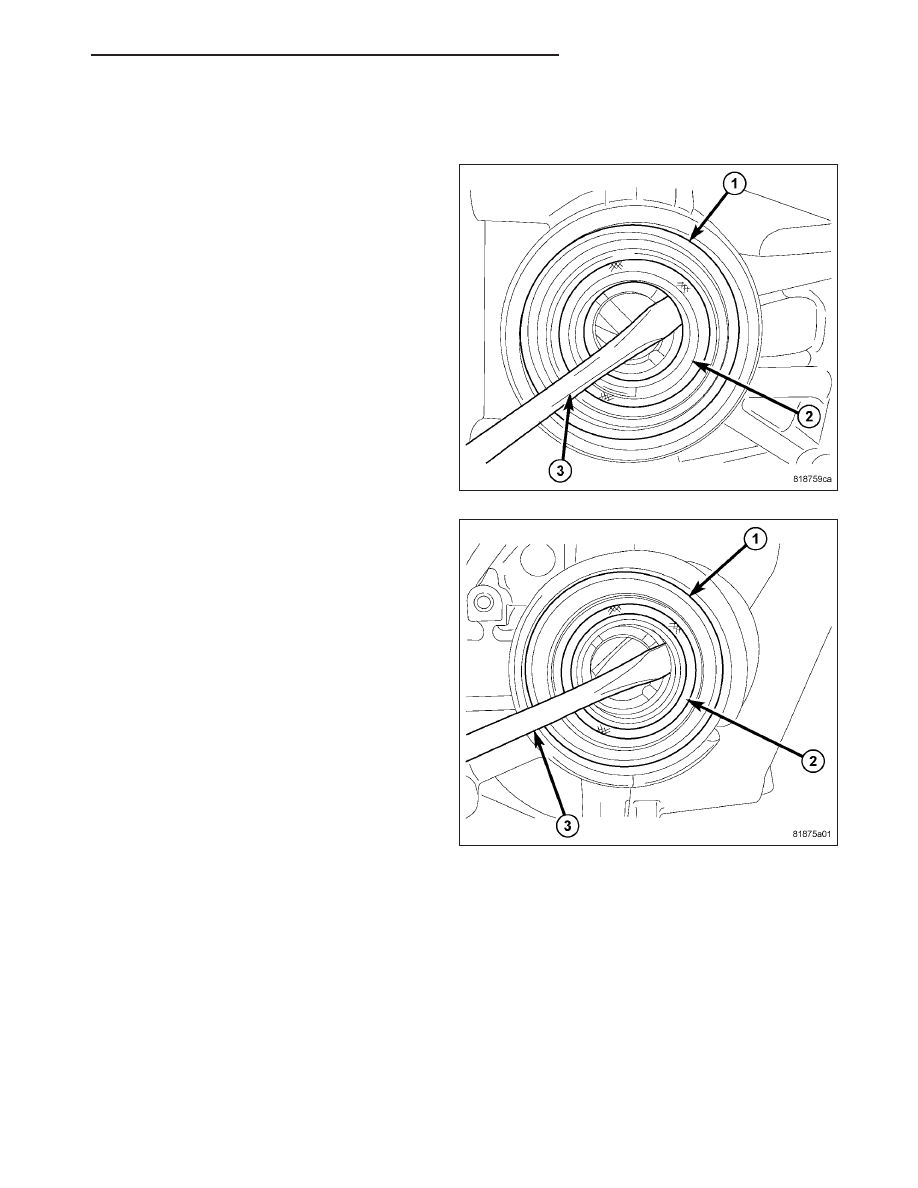

3. Remove the pinion side seal (2).

4. Remove left side halfshaft (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/HALF SHAFT - REMOVAL).

5. Remove ring gear side seal.

PM

MODULE-REAR DRIVELINE

3 - 83

INSTALLATION

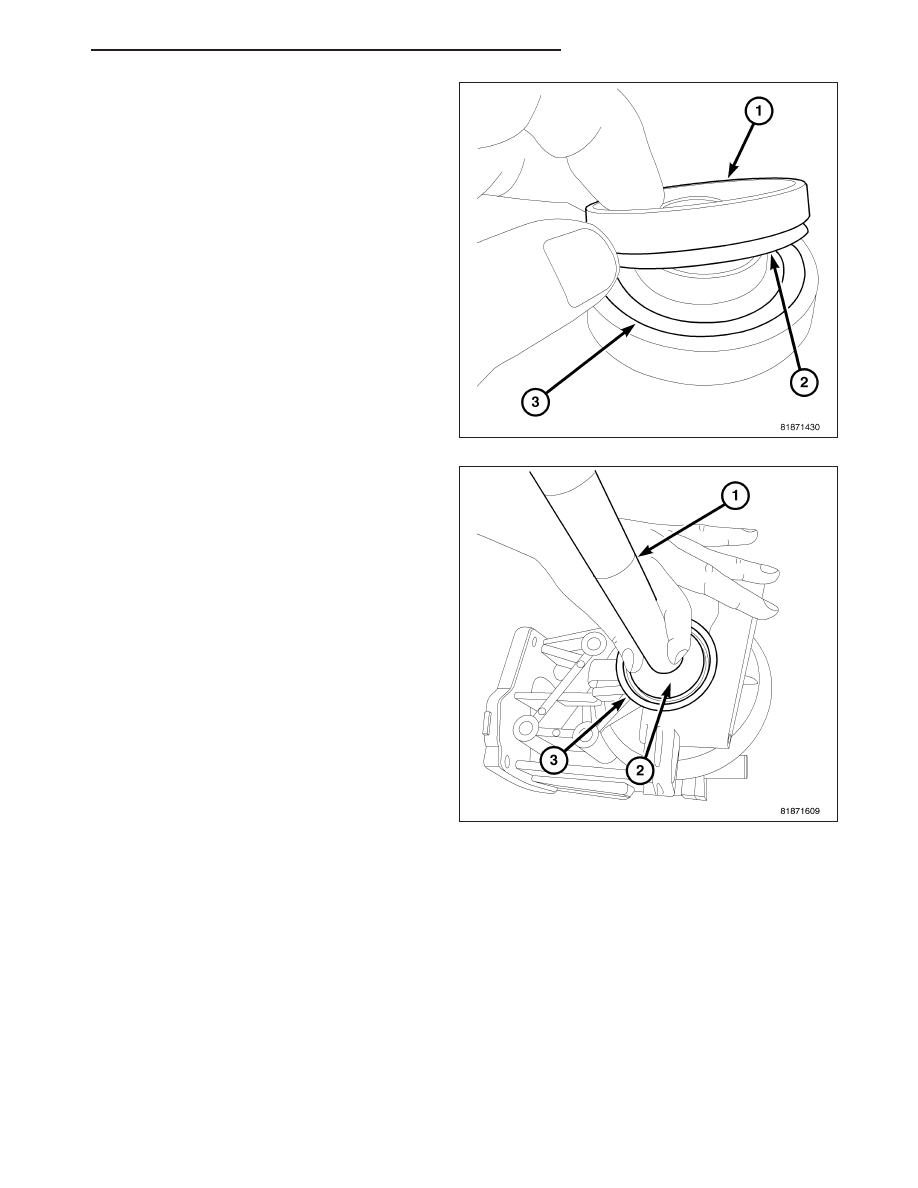

1. Place the seal on the installer.

2. Install the pinion side seal using Installer 9893 and

Handle C-4171.

3. Install right side halfshaft (Refer to 3 - DIFFEREN-

TIAL

&

DRIVELINE/HALF

SHAFT

-

INSTALLATION).

.

3 - 84

MODULE-REAR DRIVELINE

PM

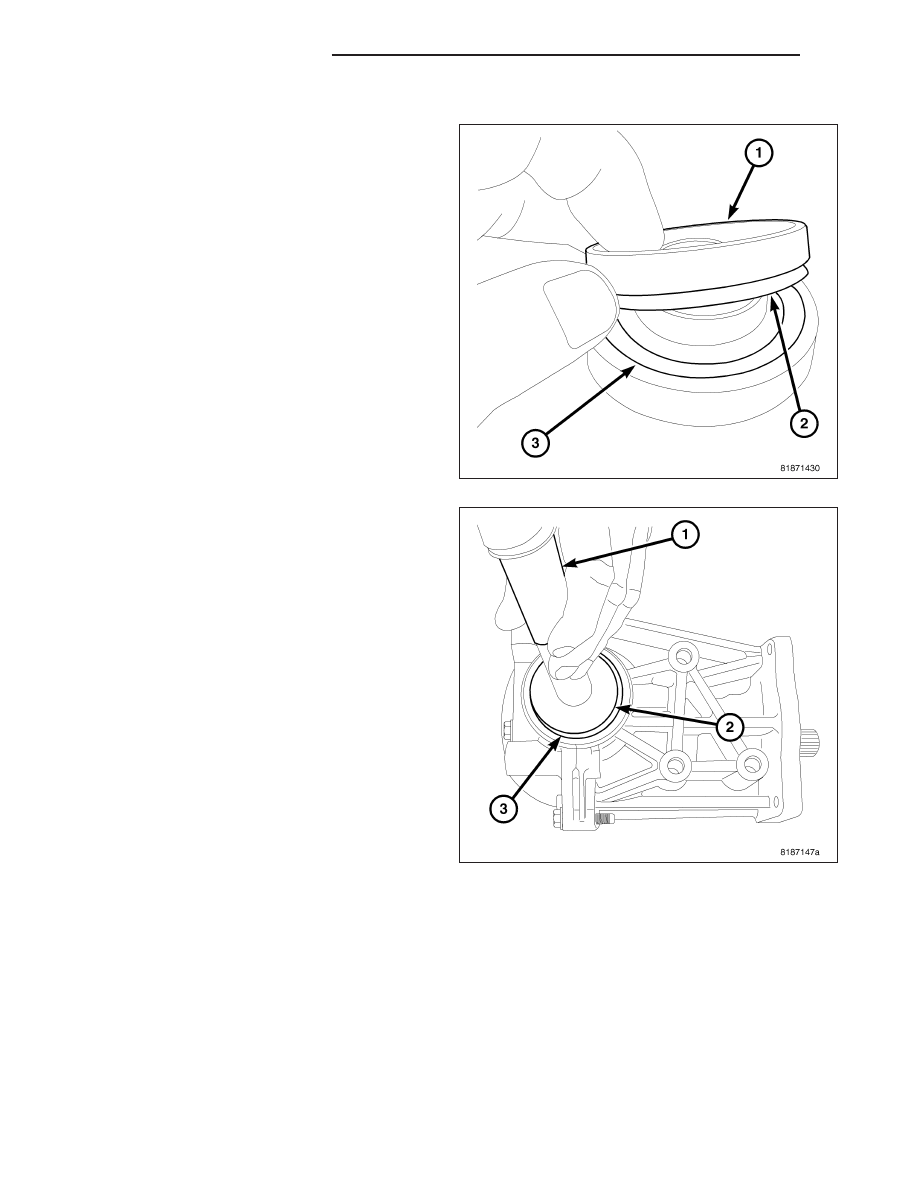

4. Place the seal on the installer.

5. Install the ring gear side seal using Installer 9893

and Handle C-4171.

6. Install left side halfshaft (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/HALF SHAFT - INSTALLA-
TION).

7. Fill RDA as needed (Refer to 3 - DIFFERENTIAL &

DRIVELINE/REAR DRIVELINE MODULE - STAN-
DARD PROCEDURE).

8. Lower vehicle and road test.

PM

MODULE-REAR DRIVELINE

3 - 85

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL

DIAGNOSTICS

TABLE OF CONTENTS

page

page

CLUTCH-ELECTRONICALLY CONTROLLED-

ELECTRICAL DIAGNOSTICS
DIAGNOSIS AND TESTING

C1078-TIRE REVOLUTIONS RANGE

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

C1456-AWD CLUTCH POWER CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

C145A-AWD CLUTCH RETURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

C145D-AWD CLUTCH POWER/RETURN

CONTROL CIRCUIT OPEN . . . . . . . . . . . . . . . . 100

C145F–AWD SYSTEM TEMPORARILY

DISABLED — OVERTEMPERATURE . . . . . . . 105

C2100–BATTERY VOLTAGE LOW . . . . . . . . . . . 107
C2101–BATTERY VOLTAGE HIGH . . . . . . . . . . . 113
C211C-IGNITION RUN/START INPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

C211D-IGNITION RUN/START INPUT

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

C211E-BATTERY SUPPLY VOLTAGE LOW . . . 124
C211F–BATTERY SUPPLY VOLTAGE HIGH . . 128

C2208-AWD ECU INTERNAL . . . . . . . . . . . . . . . . 131
U0001-CAN C BUS . . . . . . . . . . . . . . . . . . . . . . . . . 133
U0100-LOST COMMUNICATION WITH

ECM/PCM (TIPM) . . . . . . . . . . . . . . . . . . . . . . . . . 134

U0121-LOST COMMUNICATION WITH ABS . . 135
U0141 LOST COMMUNICATION WITH FCM

(TIPM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

U0401-IMPLAUSIBLE DATA RECEIVED

FROM ECM/PCM . . . . . . . . . . . . . . . . . . . . . . . . . 136

U0415-IMPLAUSIBLE DATA RECEIVED

FROM ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

U0423-IMPLAUSIBLE DATA RECEIVED

FROM CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . 138

U1120-LOST WHEEL SPEED MESSAGES . . . . 139
U1415-IMPLAUSIBLE/MISSING VEHICLE

CONFIGURATION RECEIVED. . . . . . . . . . . . . . 140

STANDARD PROCEDURE

AWD - PRE-DIAGNOSTIC

TROUBLESHOOTING PROCEDURE. . . . . . . . 141

AWD CONTROL MODULE VERIFICATION

TEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

3 - 86

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

PM
