CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

PM

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

3 - 87

C1078-TIRE REVOLUTIONS RANGE PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuous.

•

Set Condition:
Programmed value for tire size is not within acceptable range.

Possible Causes

INCORRECT VALUE PROGRAMMED INTO TOTALLY INTEGRATED POWER MODULE (TIPM)

Diagnostic Test

1.

CHECK FOR A DTC C1078-TIRE REVOLUTIONS RANGE PERFORMANCE

NOTE: This DTC must be active for the results of this test to be valid.

Turn the ignition on.

With the scan tool, read and record DTCs.

With the scan tool, erase DTCs.

Cycle the ignition switch from off to on.

With the scan tool, read and record DTCs.

Does the scan tool display: C1078-TIRE REVOLUTIONS RANGE PERFORMANCE?

Yes

>> Go To 2

No

>> Go To 3 Diagnostic Test

2.

INCORRECT VALUE PROGRAMMED INTO TIPM

TIRE SIZE

BODY STYLE

ENGINE SIZE

SALES CODE

TIRE

CIRCUMFERENCE

(MM PER REV)

P205/70R 15 Dunlop SP50

PM

ALL

TPB

2112

P215/60R 17 BSW AS

Touring Firestone Affinity 3

PM

ALL

TTU

2087

P215/55R 18 AS

Performance Firestone

Firehawk GTA 03

PM

ALL

TT1

2115

P215/60R 17 BSW Summer

Performance Continental

Premium Contact 2

PM

ALL

TMQ

2115

P215/55R 18BSW Summer

Performance Continental

Premium Contact 2

PM

ALL

TMZ

2117

Verify the correct tire/wheel information is programmed in the TIPM.

Is the correct value programmed in the TIPM according to the chart?

Yes

>> Test complete.

Perform AWD Control Module VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE/ELEC-
TRONICALLY CONTROLLED CLUTCH - STANDARD PROCEDURE)

No

>> Program the correct Tire/Wheel information in the TIPM.

Perform AWD Control Module VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE/ELEC-
TRONICALLY

CONTROLLED

CLUTCH

-

STANDARD

PROCEDURE)

3 - 88

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

PM

3.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle test the wiring harness and connectors while checking for shorted and open circuits.

Using the scan tool, monitor the data related to this circuit while performing the wiggle test. Look for the data to
change or for the DTC to reset.

Were there any problems found?

Yes

>> Repair as necessary.

Perform AWD Control Module VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE/ELEC-
TRONICALLY CONTROLLED CLUTCH - STANDARD PROCEDURE)

No

>> Test Complete.

PM

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

3 - 89

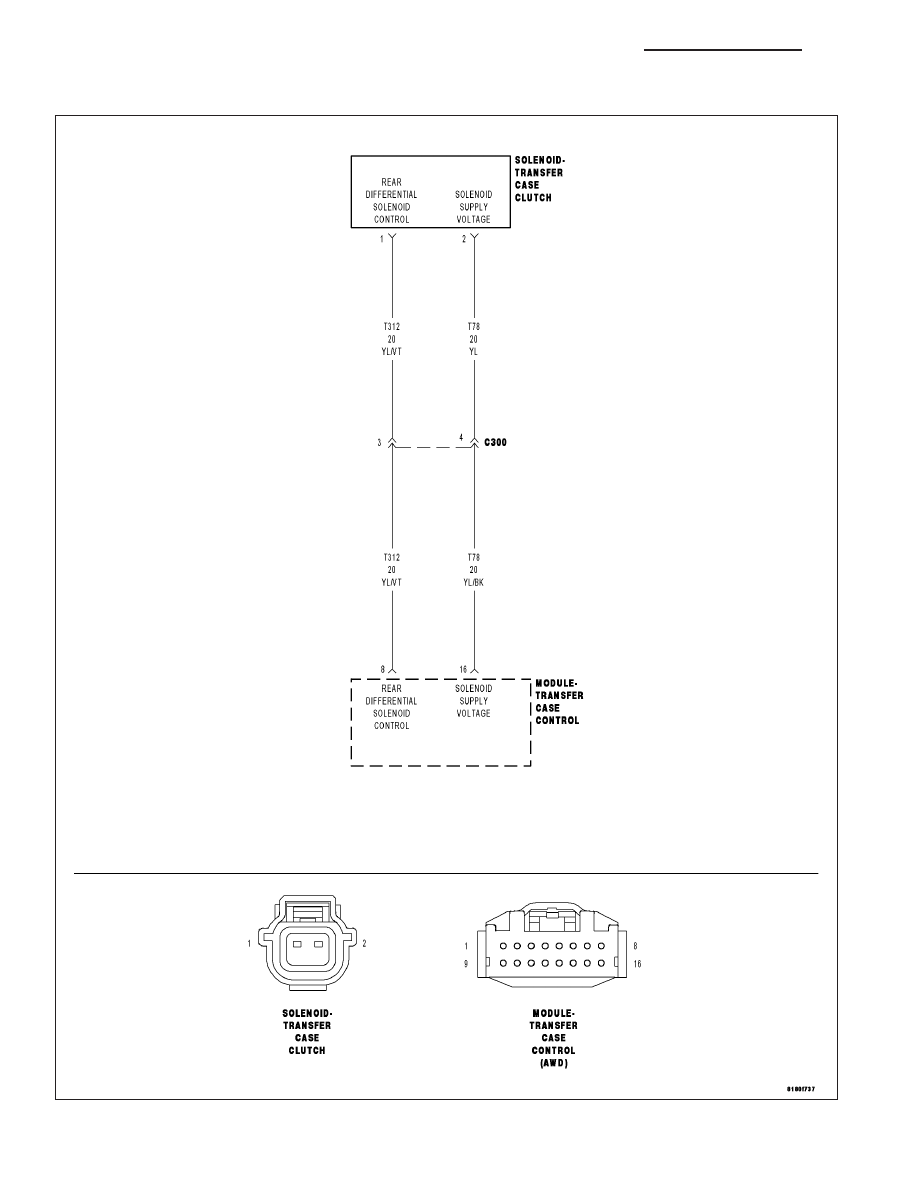

C1456-AWD CLUTCH POWER CONTROL CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.
