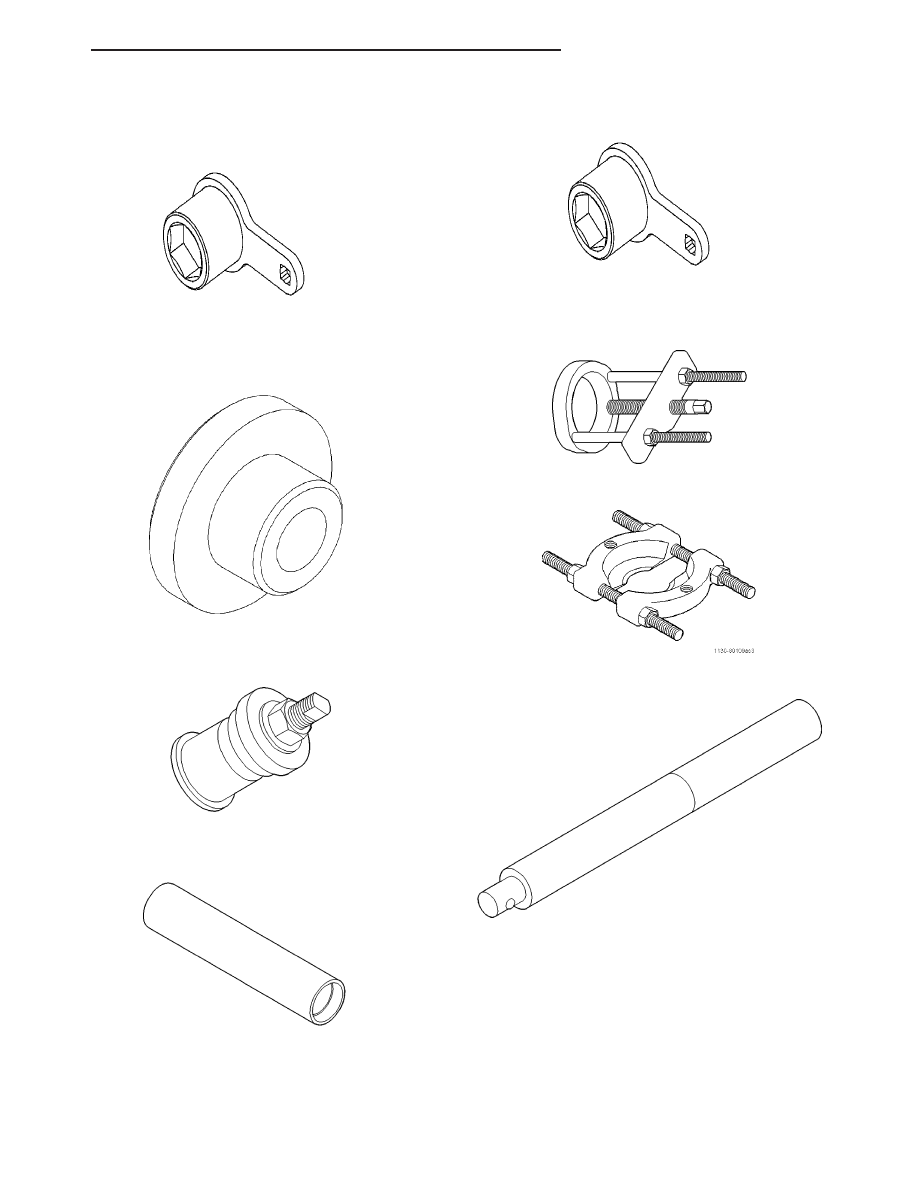

SPECIAL TOOLS

OUTPUT SHAFT NUT SOCKET 9921

INSTALLER 9643

Installer - 5050A

Installer 6052

OUTPUT SHAFT NUT SOCKET 9921

Puller Press C-293–PA

SPLITTER 1130

Universal Handle C- 4171

PM

MODULE-REAR DRIVELINE

3 - 79

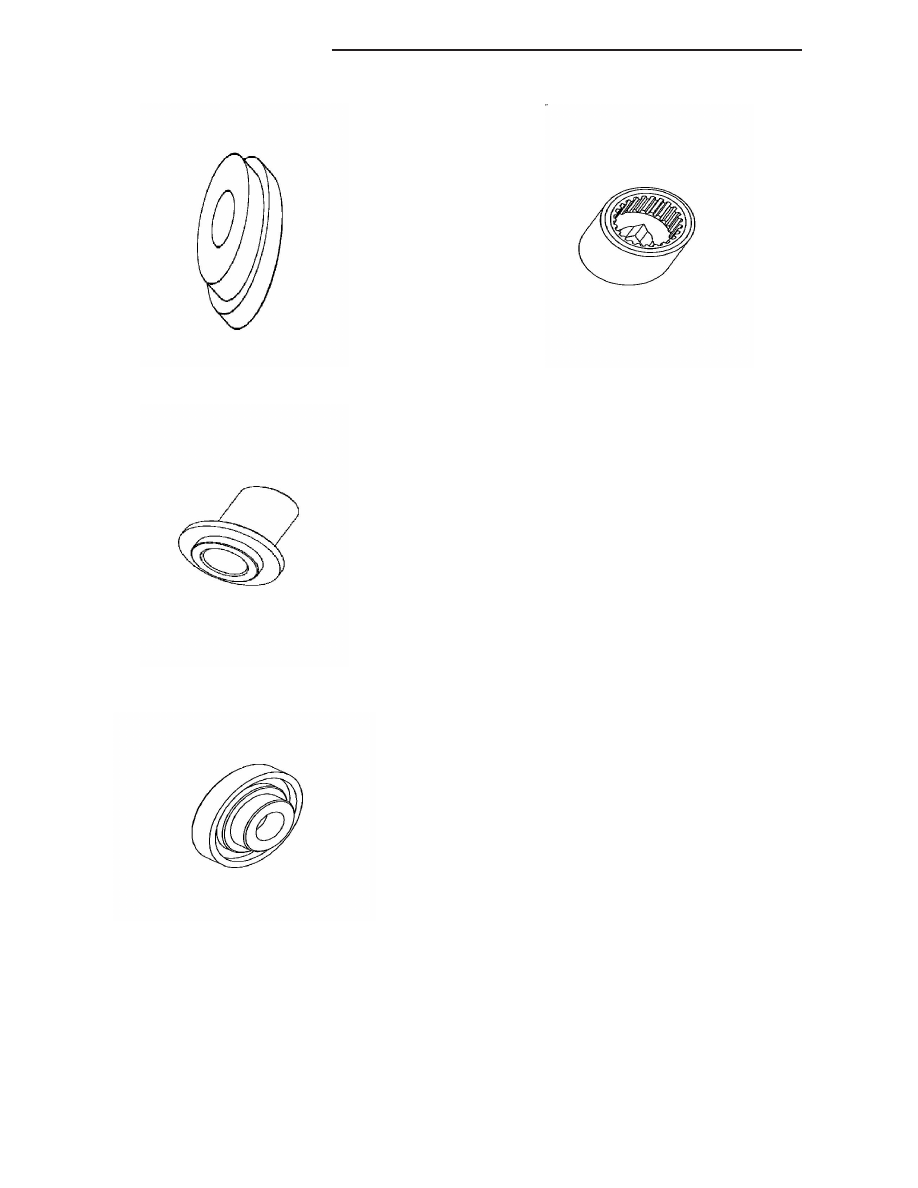

INSTALLER 8594

INSTALLER 9931

INSTALLER 9893

SPLINE TOOL 9742

3 - 80

MODULE-REAR DRIVELINE

PM

SEAL-INPUT FLANGE

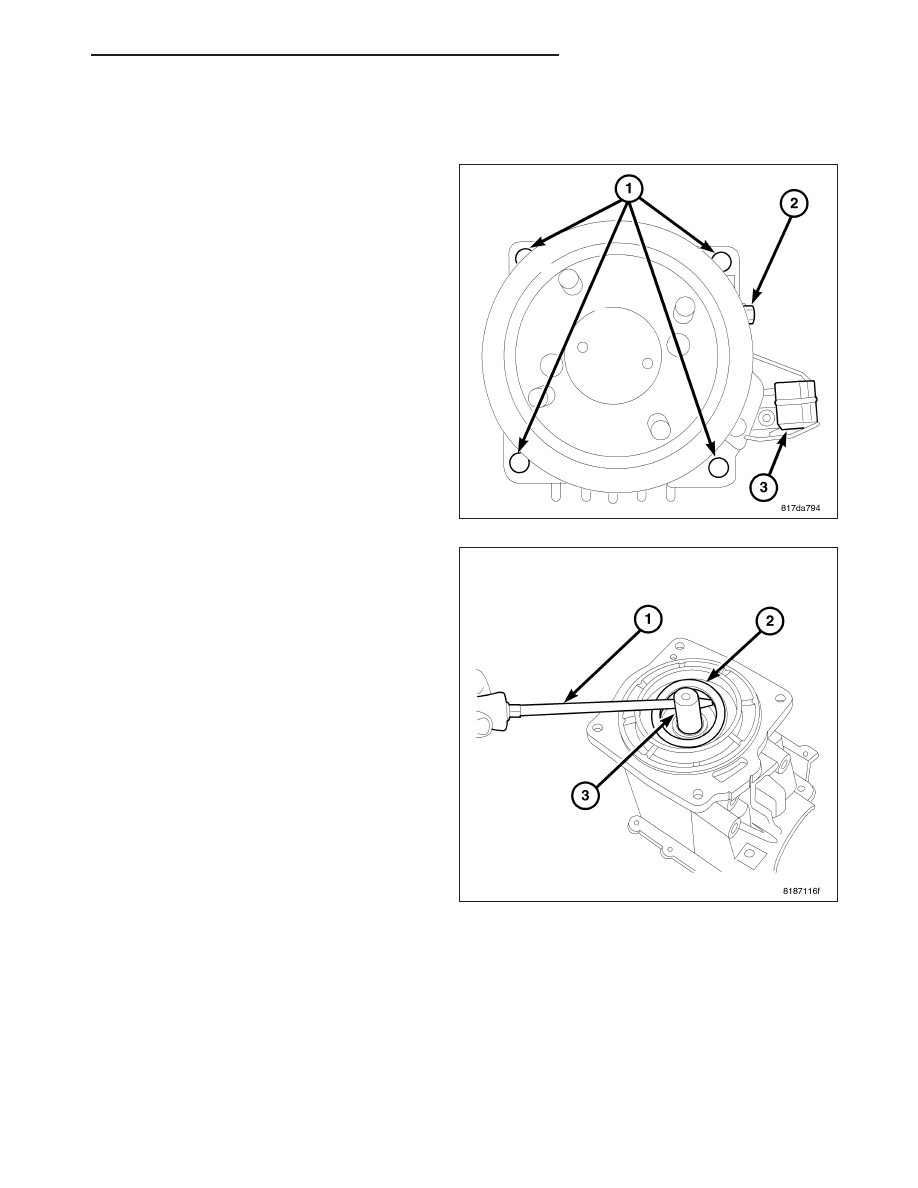

REMOVAL

1. Raise the vehicle on a hoist.

2. Remove the propeller shaft (Refer to 3 - DIFFER-

ENTIAL

&

DRIVELINE/PROPELLER

SHAFT

-

REMOVAL).

3. Unplug the electrical connector (3) at the ECC.

4. Remove the ECC to RDA mounting bolts.

5. Separate and lower ECC.

6. Remove the input flange seal.

PM

MODULE-REAR DRIVELINE

3 - 81

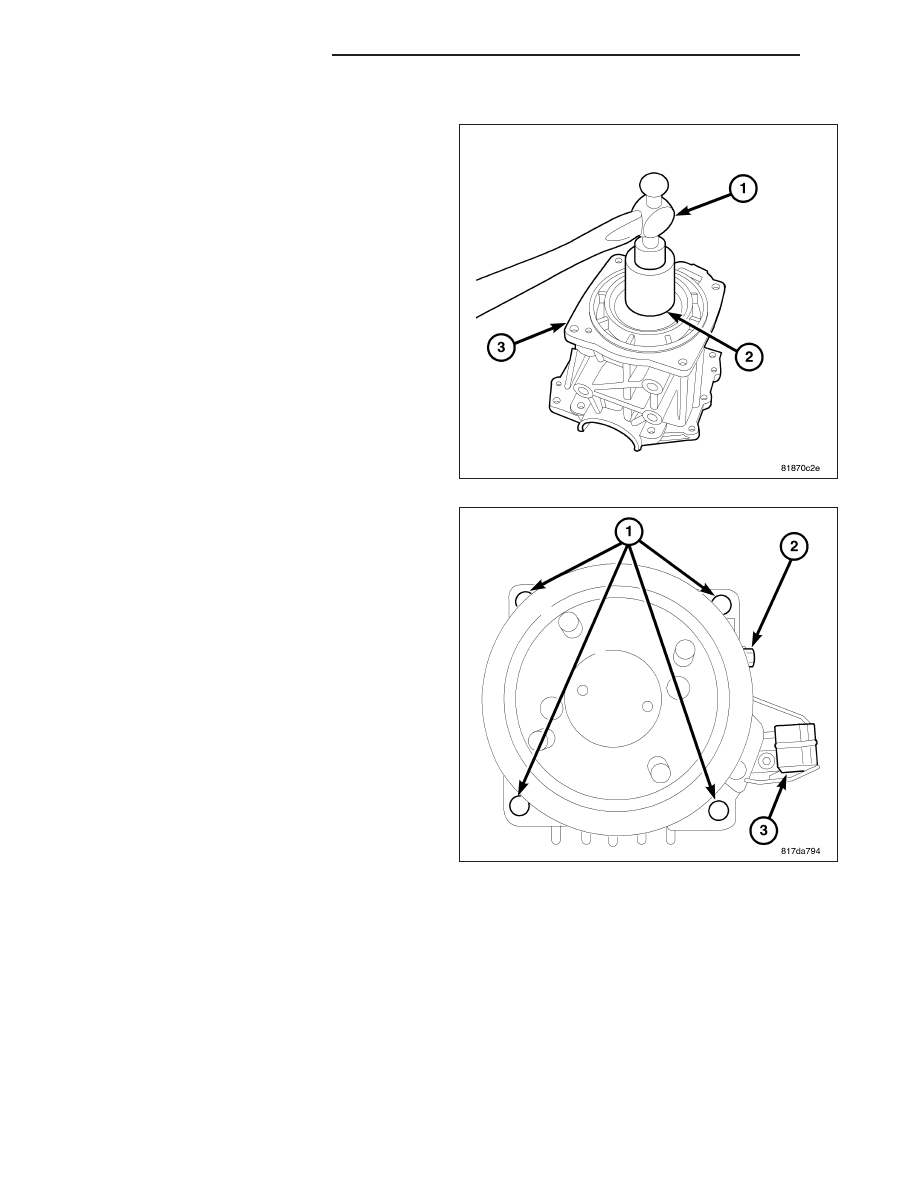

INSTALLATION

1. Install the pinion seal using Installer 9931.

2. Install the ECC onto the RDA.

3. Install the mounting bolts (1) that hold the ECC to

the RDA and Torque to 78 N·m (58 ft. lbs.).

4. Plug in the electrical connector (3).

5. Install the propeller shaft (Refer to 3 - DIFFEREN-

TIAL

&

DRIVELINE/PROPELLER

SHAFT

-

REMOVAL).

6. Fill RDA as needed (Refer to 3 - DIFFERENTIAL &

DRIVELINE/PROPELLER SHAFT - REMOVAL).

7. Lower vehicle and road test.

3 - 82

MODULE-REAR DRIVELINE

PM
