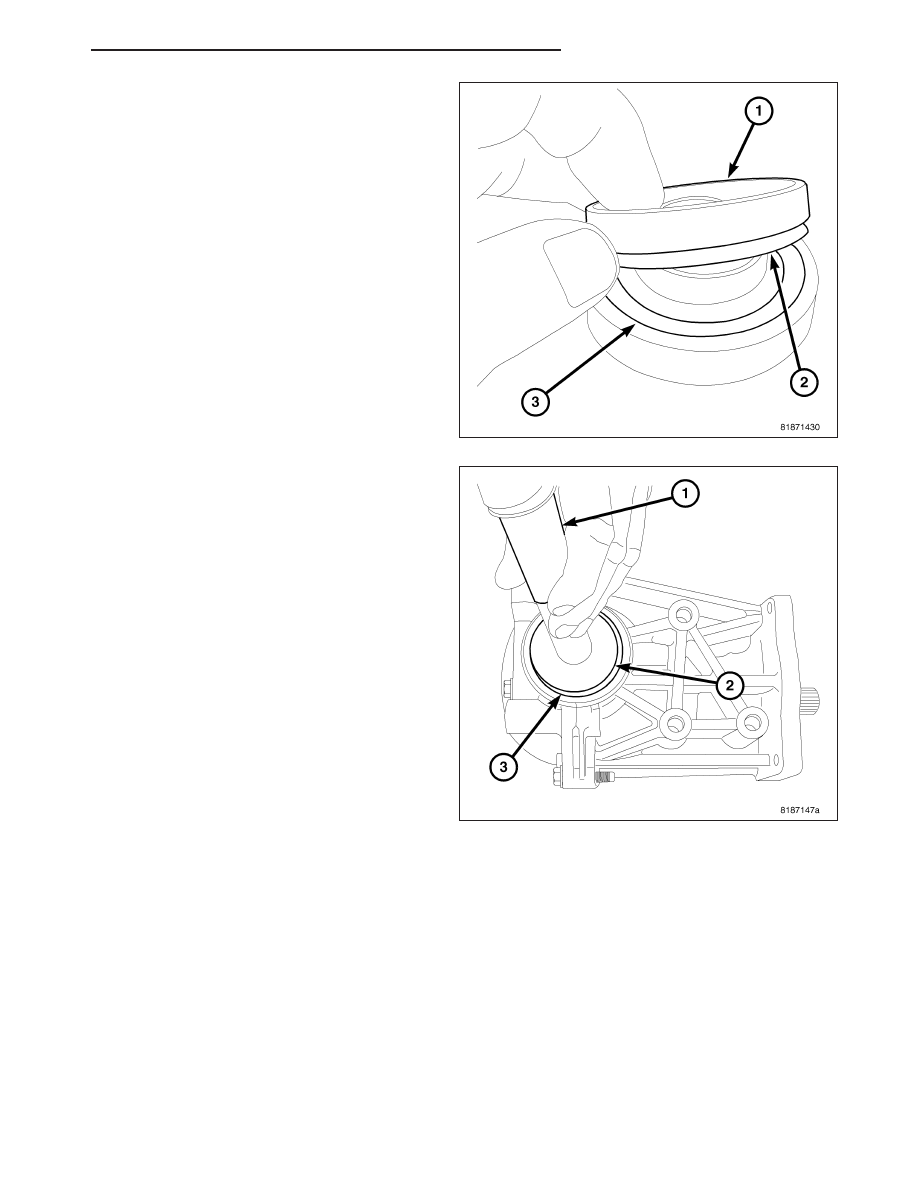

22. Install the pinion side axle seal (1) onto Installer

9893 (3) insure that the lip is down (2).

23. Install the pinion side axle seal using Installer

9893 (2) and Handle C-4171 (1).

PM

MODULE-REAR DRIVELINE

3 - 71

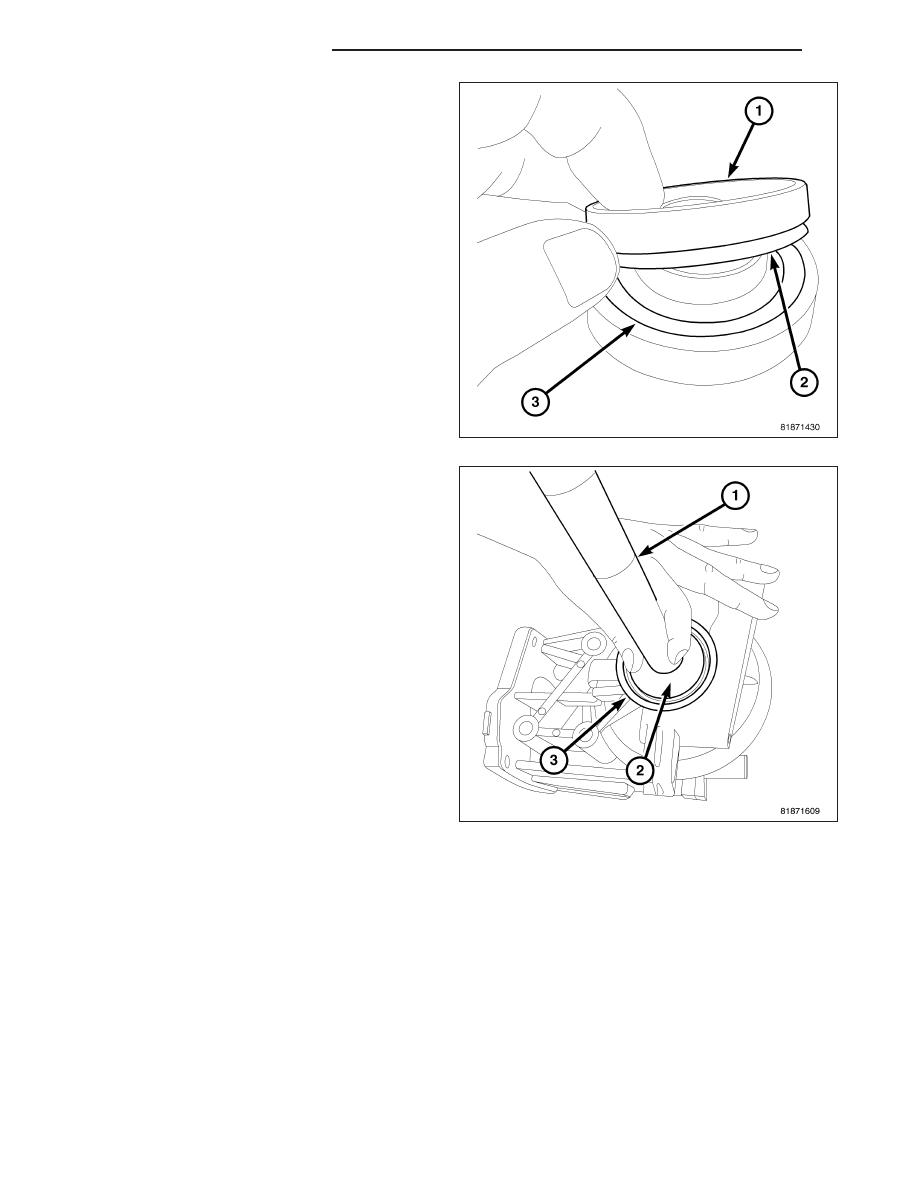

24. Install the pinion side axle seal (1) onto Installer

9893 (3) insure that the lip is down (2).

25. Install the ring gear side axle seal using Installer

9893 (2) and Handle C-4171 (1).

3 - 72

MODULE-REAR DRIVELINE

PM

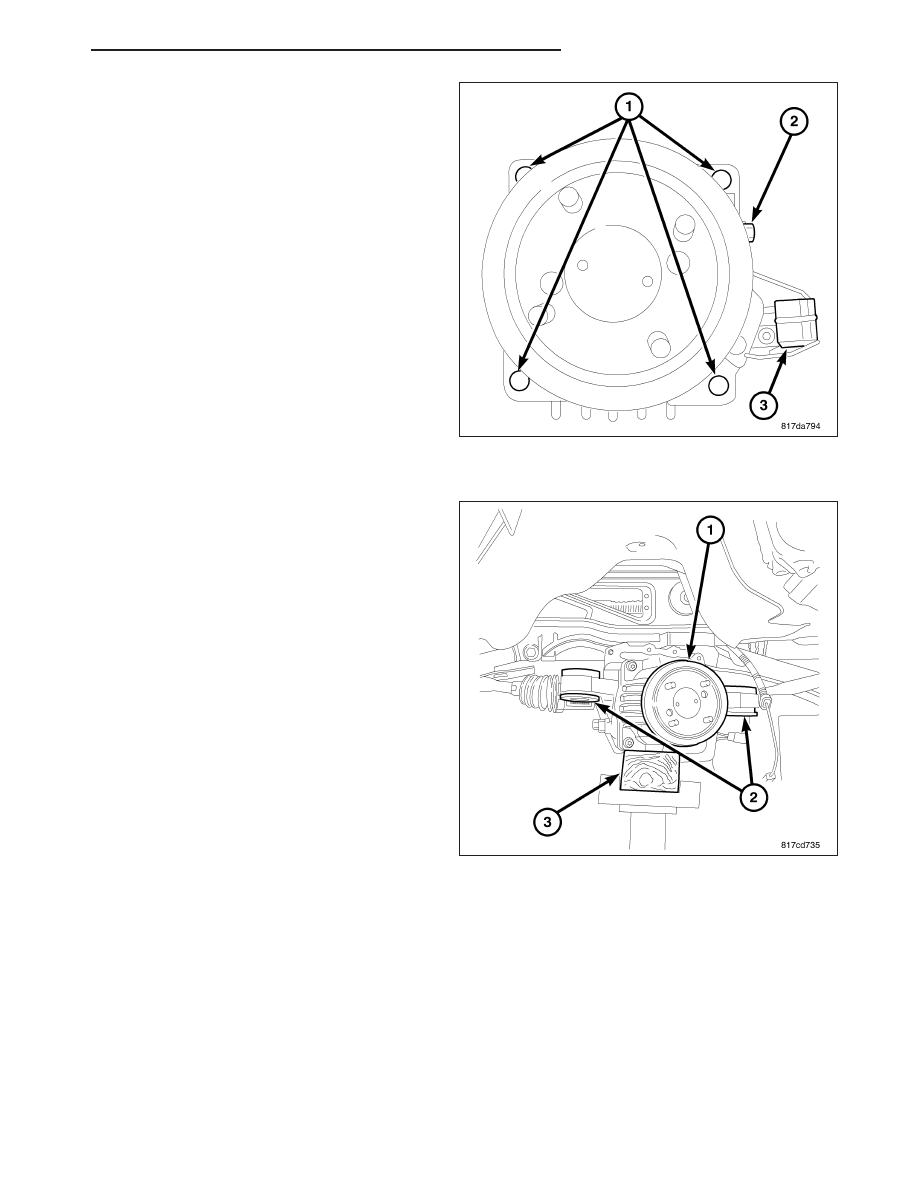

26. Install the ECC to the RDA and torque the bolts to

78 N·m (58 ft. lbs.).

INSTALLATION

1. Lift driveline module (1) with a transmission jack

while installing both axles (2).

PM

MODULE-REAR DRIVELINE

3 - 73

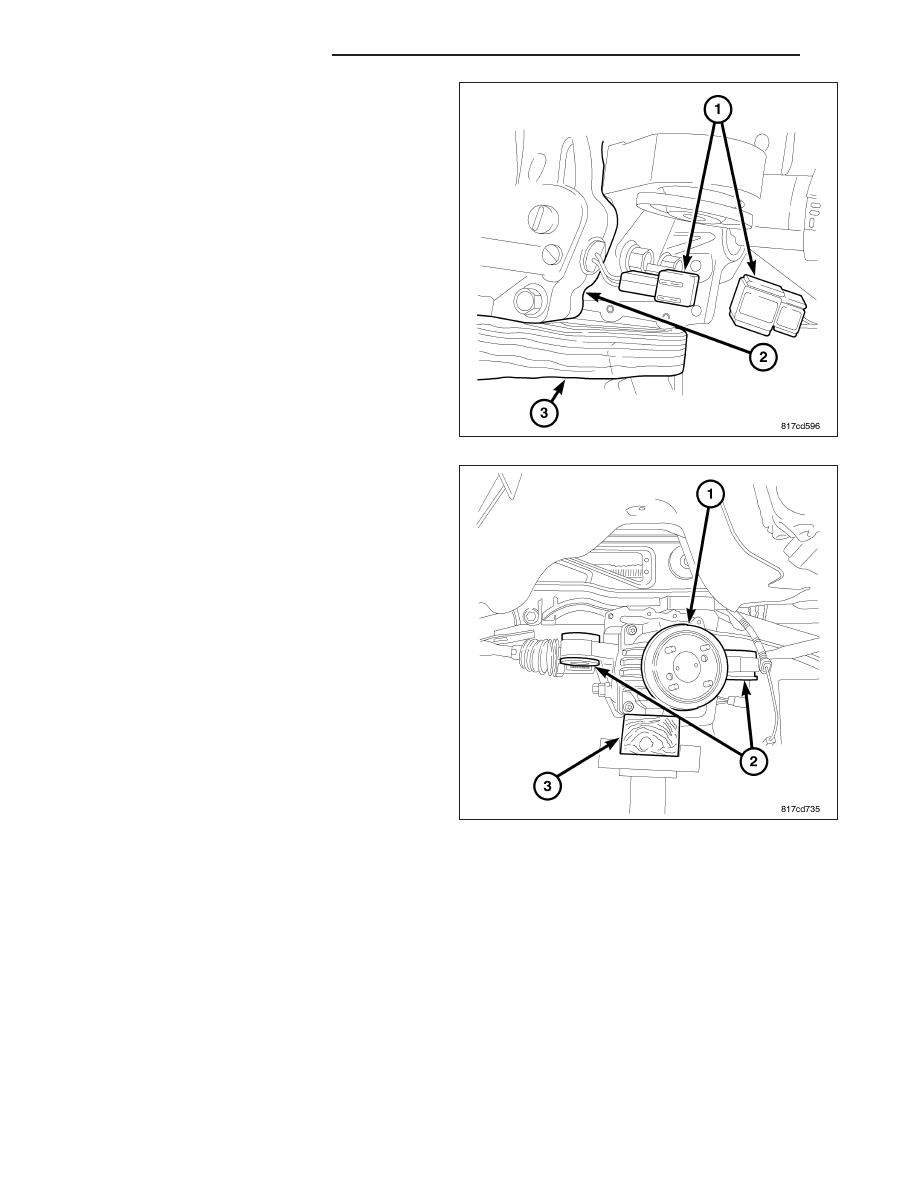

2. Connect the electrical connector (1).

3. Install wire harness bracket and two mounting bolts

and torque to 45 N·m (33 ft. lbs.).

4. Lift driveline module into place.

3 - 74

MODULE-REAR DRIVELINE

PM
