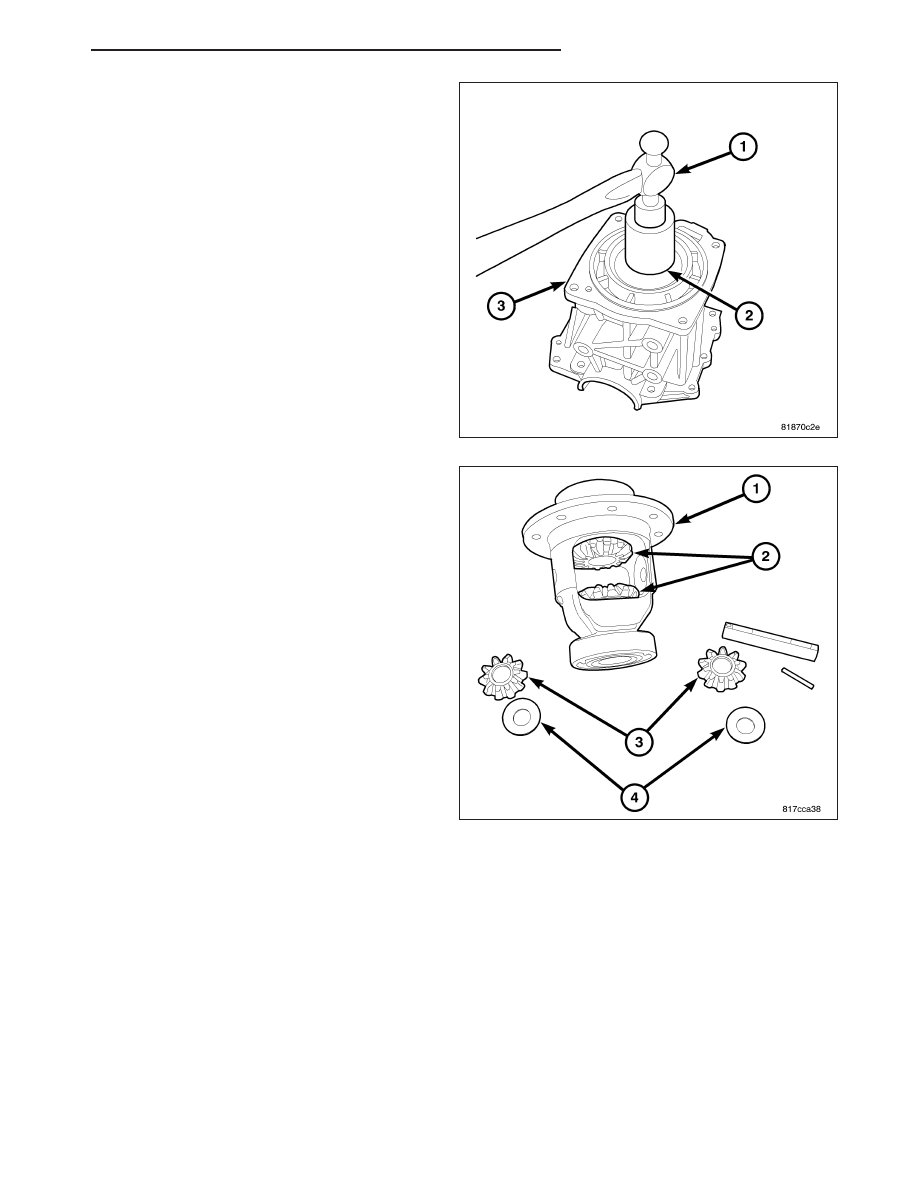

8. Install the pinion seal using Installer 9931(2) and a

hammer (1).

9. Install side gears (2), shims (4) and pinion gears

(3) into carrier (1).

10. Install the pinion gear shaft into the pinion gears

and start the roll pin.

PM

MODULE-REAR DRIVELINE

3 - 67

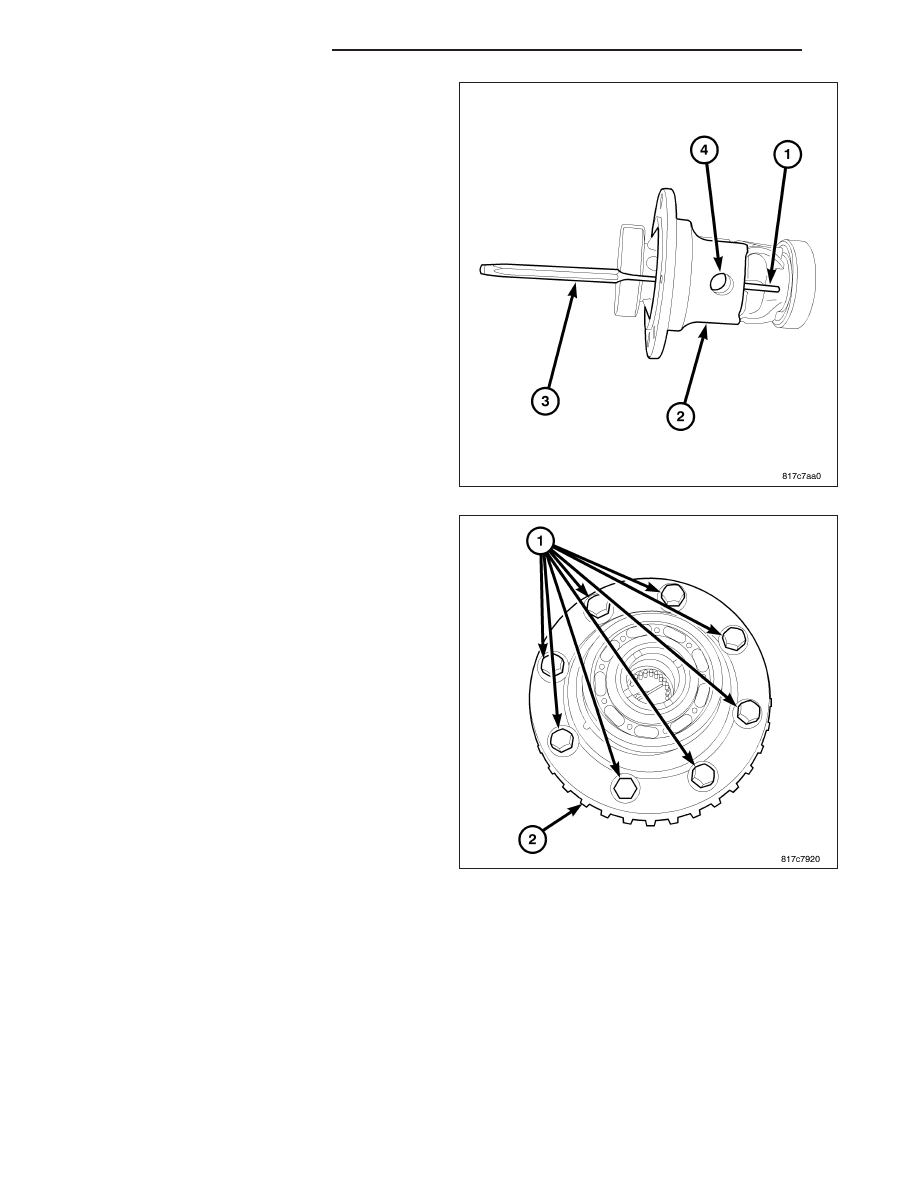

11. Use a Pin Punch to install the roll pin (1).

12. Install the ring gear (2) onto the carrier.

13. Install the ring gear bolts (1) and torque to 41 N·m

(30 ft. lbs.).

3 - 68

MODULE-REAR DRIVELINE

PM

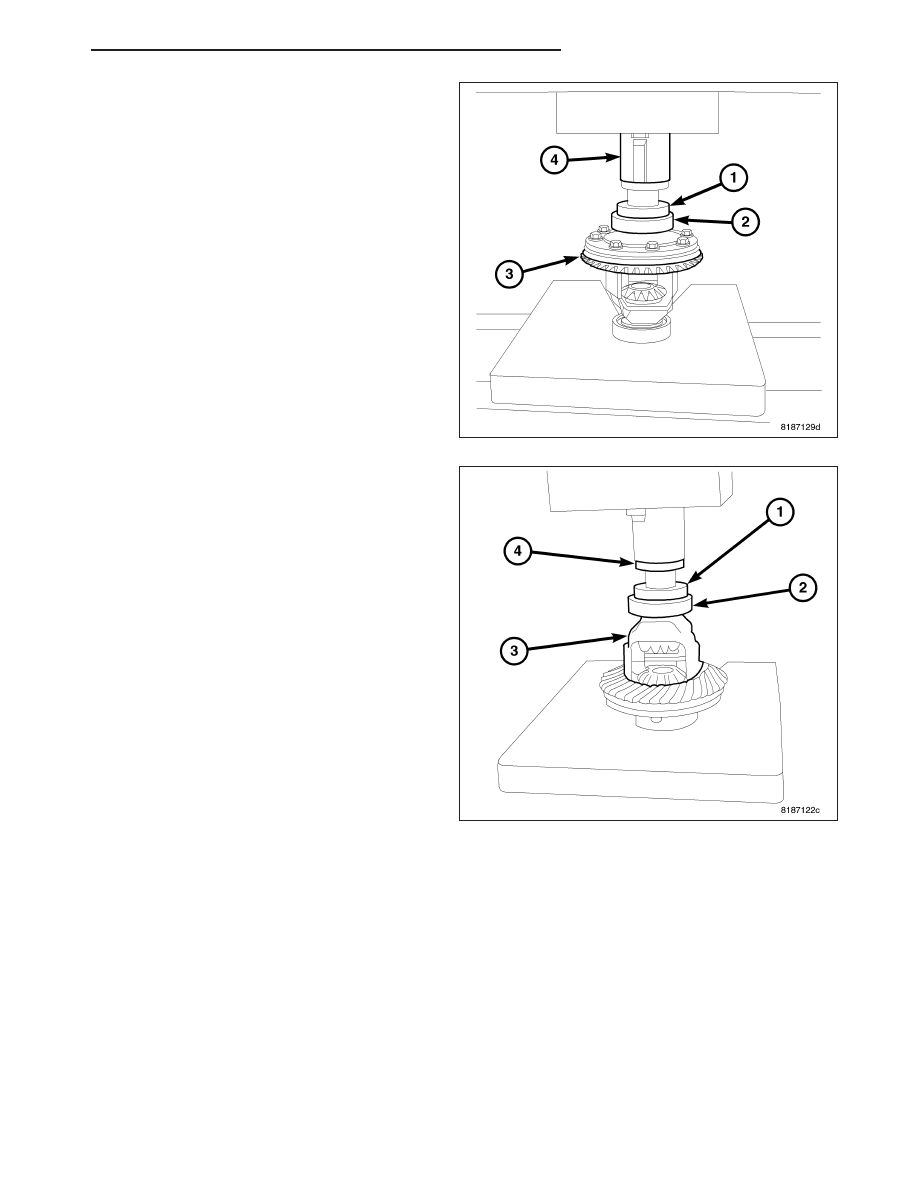

14. Press ring gear side (3) carrier bearing (2) on

shaft using Installer 9643 (1) and a Press (4).

15. Press pinion gear side (3) carrier bearing (2) on

shaft using Installer 9643 (1) and a Press (4).

PM

MODULE-REAR DRIVELINE

3 - 69

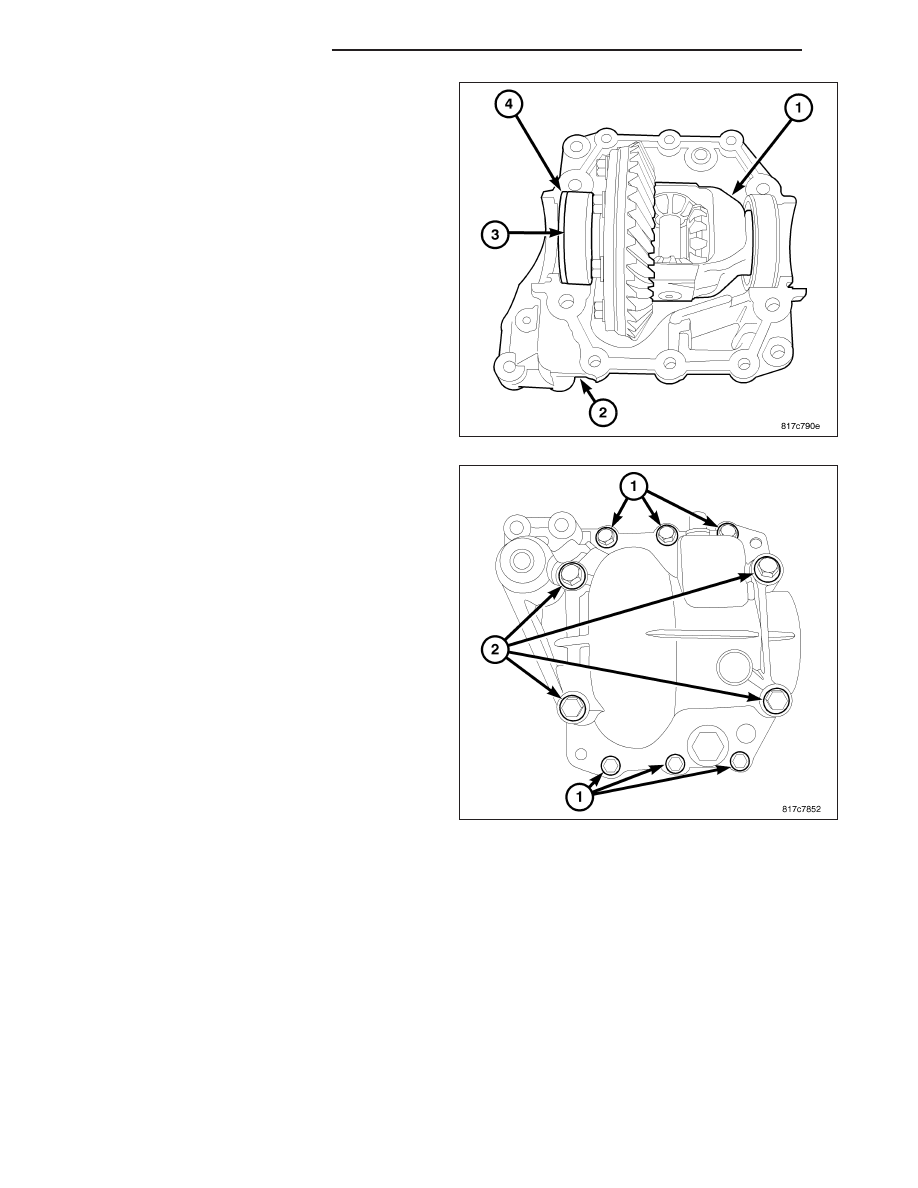

16. Install the pre measured side shims (3) and car-

rier (1) into the carrier housing (2).

17. Apply a bead of MOPAR© AXLE RTV on the case

to seal the cover.

18. Install the cover onto the carrier case.

19. Install the cover bolts (1, 2).

20. Torque the cap bolts (2) to 48 N·m (35 ft. lbs.).

21. Torque the cover bolts (1) to 23 N·m (16 ft. lbs.).

3 - 70

MODULE-REAR DRIVELINE
