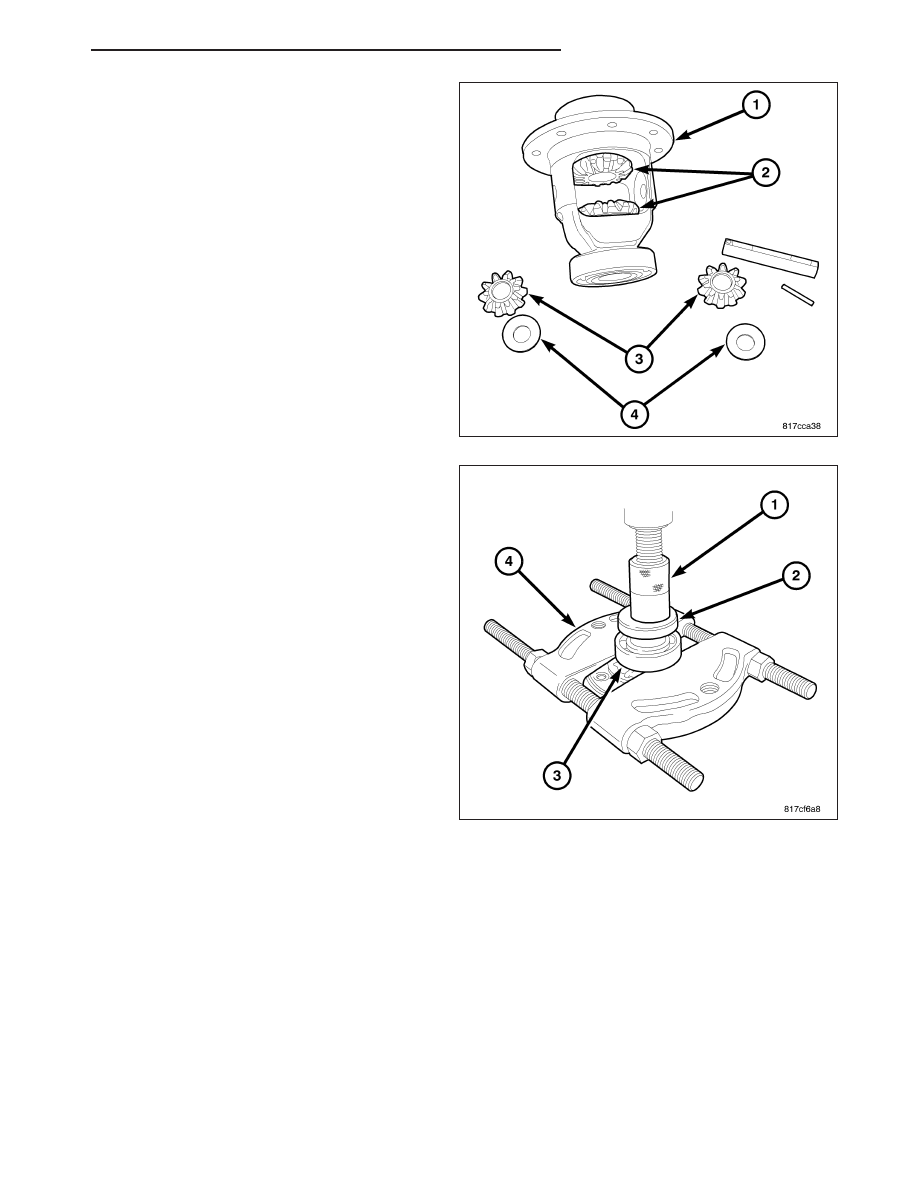

11. Remove spider gears, (3) thrust washers (4) and

side gears (2).

12. Remove carrier bearings (3) using Splitter 1130,

(4) Installer 9643 (2) and a Press (1).

PM

MODULE-REAR DRIVELINE

3 - 59

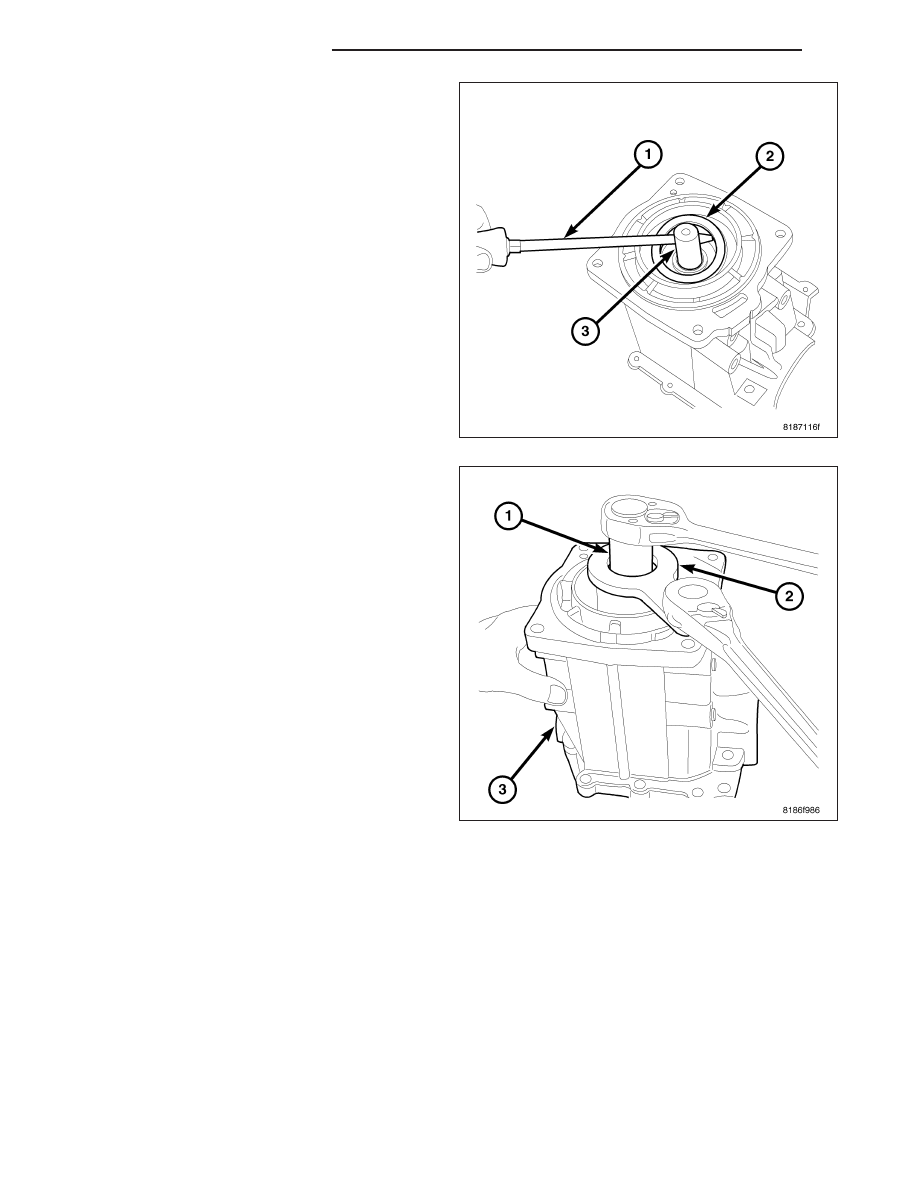

13. Use a screw driver to remove the pinion seal.

14. Remove the pinion retaining nut pinion nut using

Spline Holder 9742 (1) and Socket 9921(2).

3 - 60

MODULE-REAR DRIVELINE

PM

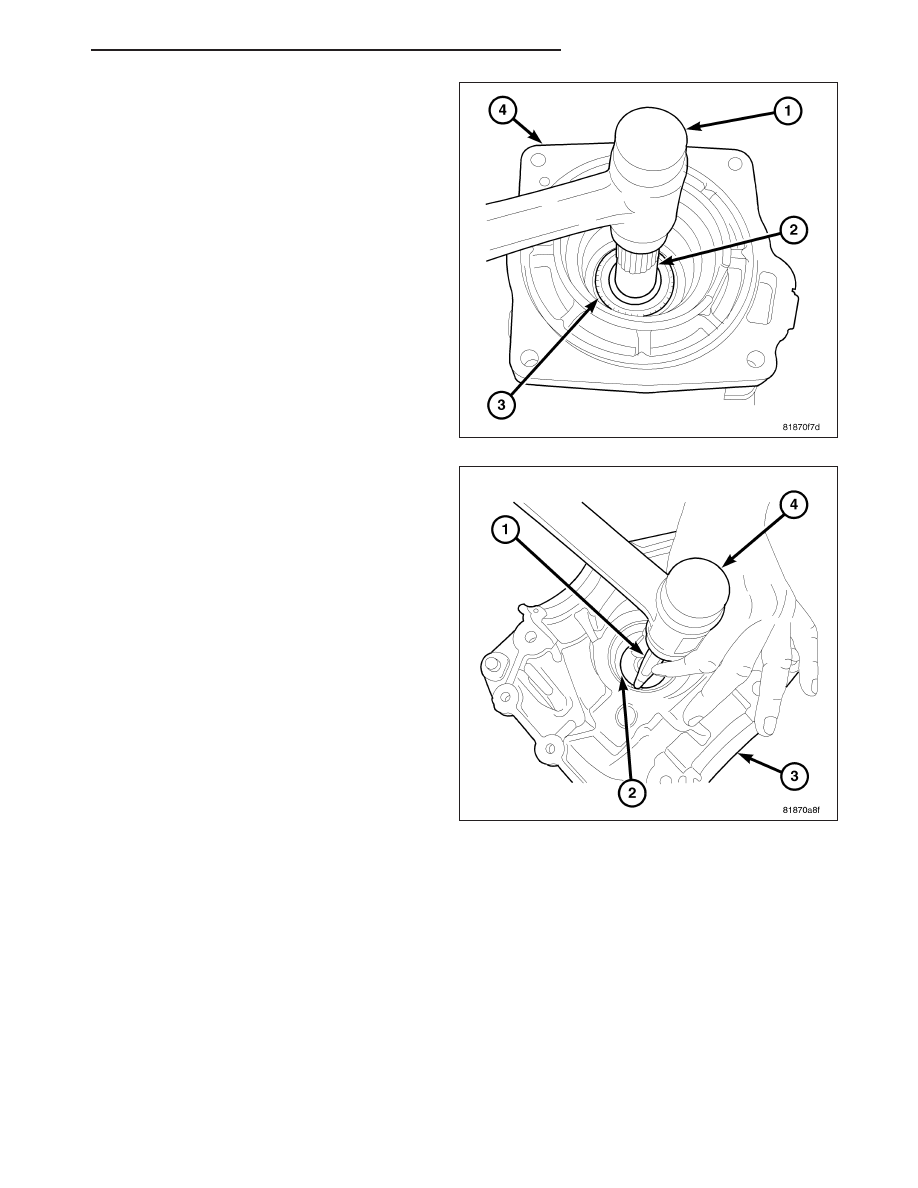

15. Tap the pinion (3) with a soft hammer (1) to

remove it from case (4).

16. Using a hammer (4) and a punch (1) remove the

outer pinion bearing cup (2)

.

PM

MODULE-REAR DRIVELINE

3 - 61

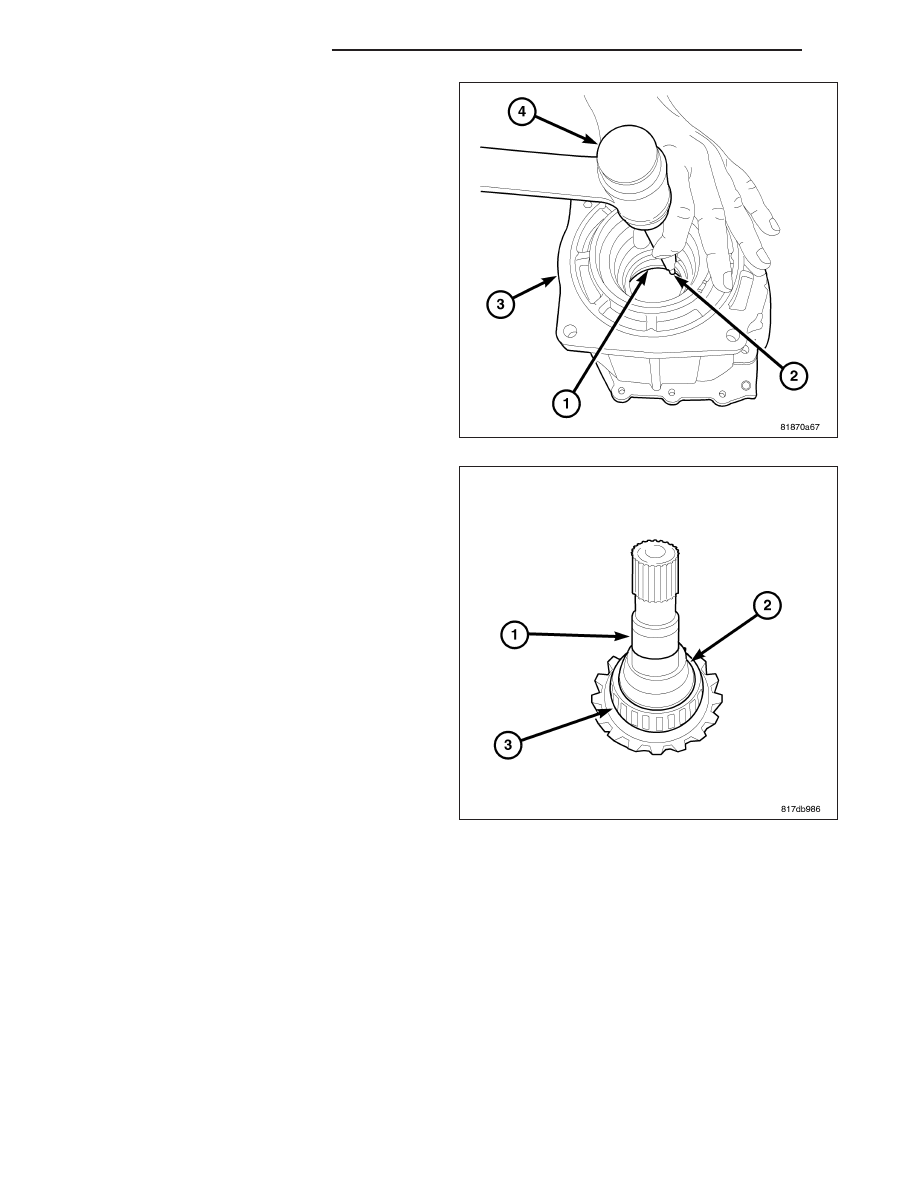

17. Using a hammer (4) and a punch (2) remove the

pinion head bearing cup (1).

18. Remove collapsible spacer (2) from the pinion

shaft (1).

3 - 62

MODULE-REAR DRIVELINE

PM
