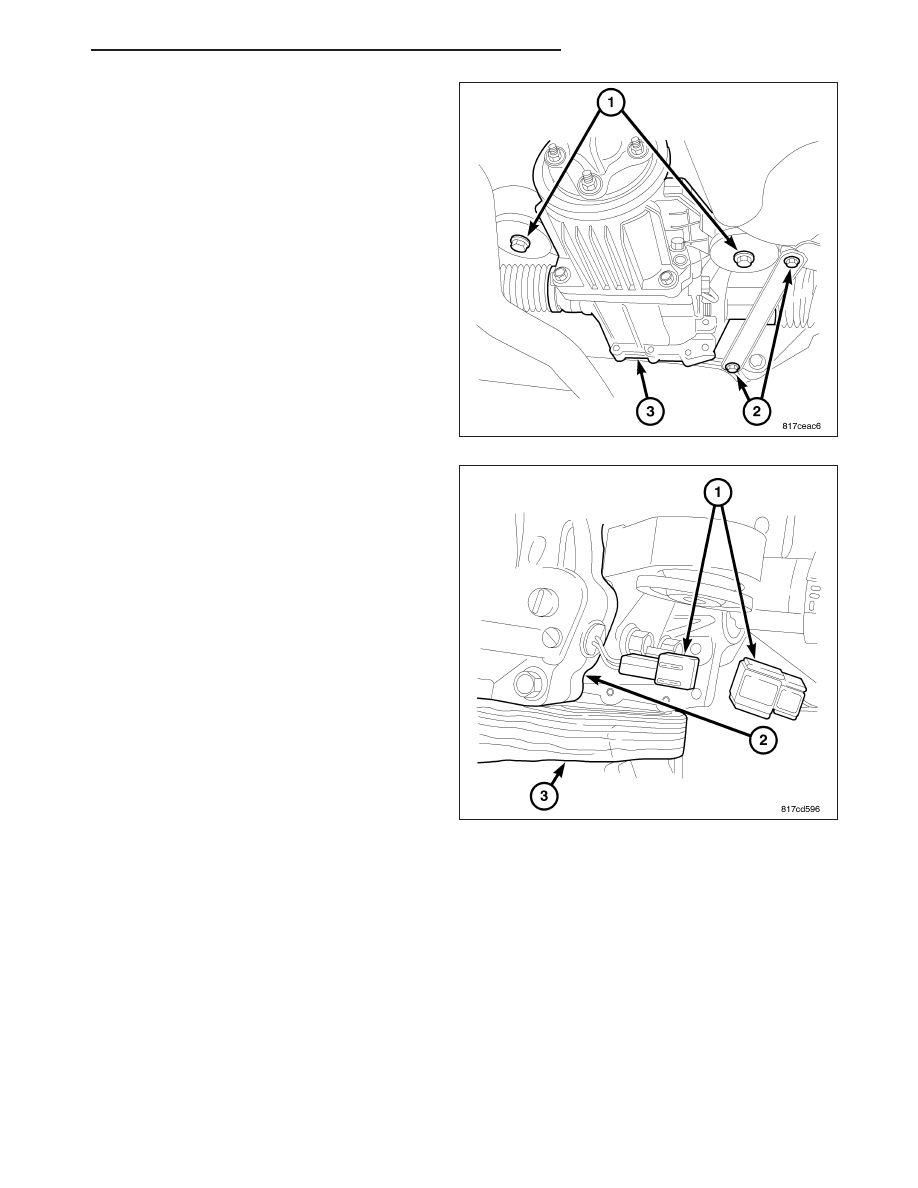

13. Remove the two side bolts (1) at driveline module

(3).

14. Lower driveline module enough gain access to the

electrical connector and bracket.

15. Remove the routing bracket bolt.

16. Unplug the electrical connector (1).

PM

MODULE-REAR DRIVELINE

3 - 55

17. Lower the driveline module (1).

18. Disengage both axle shafts (2).

19. Remove driveline module.

20. Remove the ECC bolts.

21. Separate the ECC form the RDA.

DISASSEMBLY

1. Remove the four bolts (1) holding the rear axle

electric clutch.

2. Separate the rear axle electric clutch from the rear

axle.

3 - 56

MODULE-REAR DRIVELINE

PM

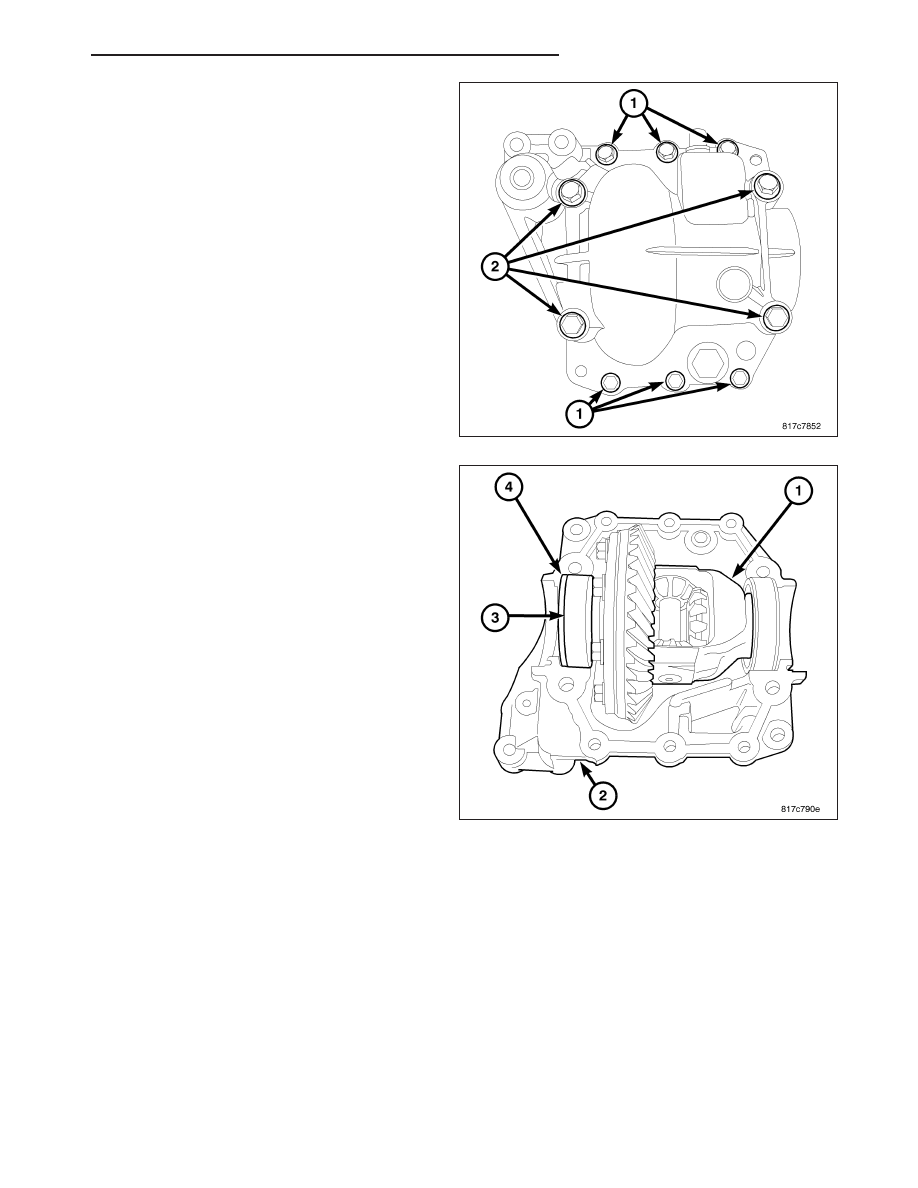

3. Remove the differential case bolts (1).

4. Remove the cap bolts (2).

5. Remove the differential cover and the both axle

seals.

NOTE: There are select shims at each side of the
carrier

6. Remove the carrier (1) from the differential housing

(2).

7. Measure the select shims on each side of the car-

rier roller bearings and note for installation.

PM

MODULE-REAR DRIVELINE

3 - 57

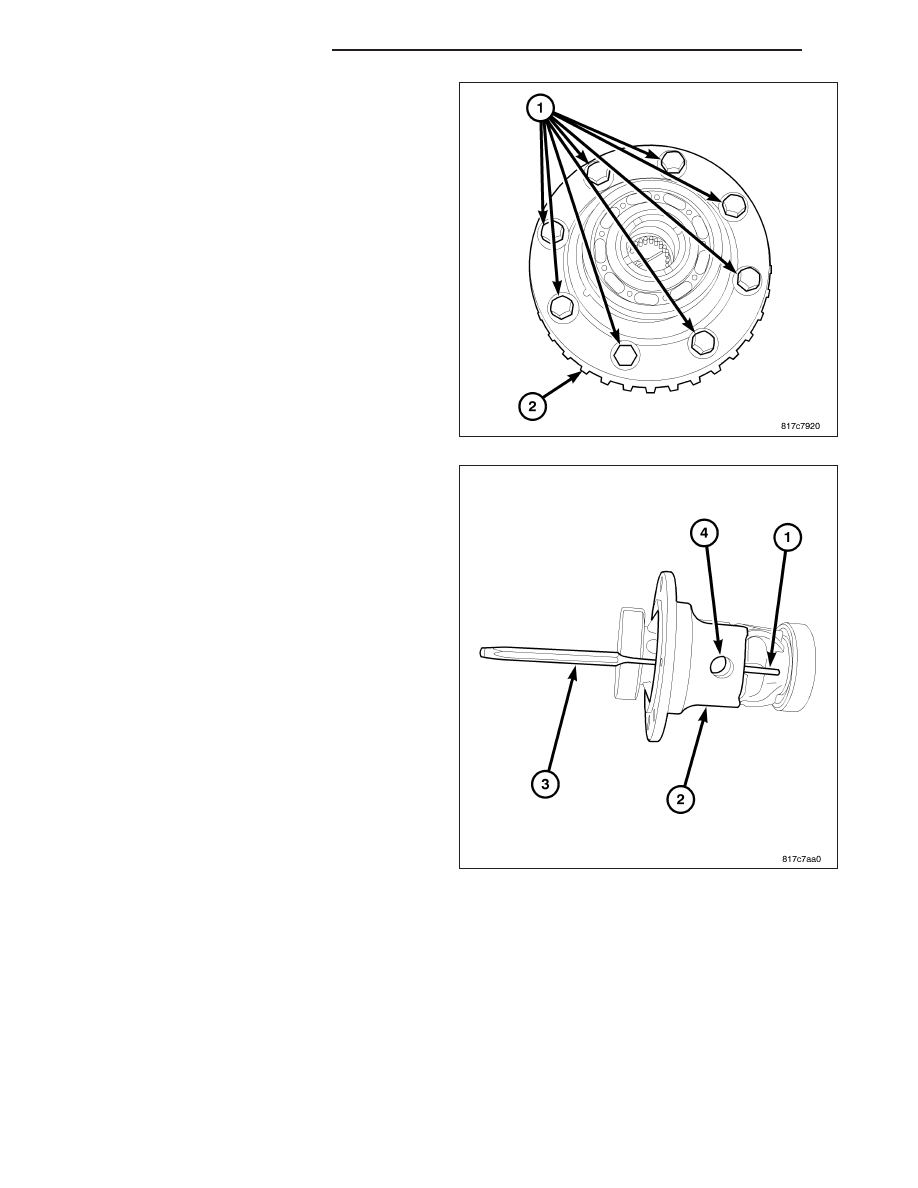

8. Remove the ring gear bolts (1).

9. Remove the ring gear (2).

10. Remove roll pin (1) in carrier case (2) and through

the pinion mate shaft (4) using a punch (3).

3 - 58

MODULE-REAR DRIVELINE

PM
