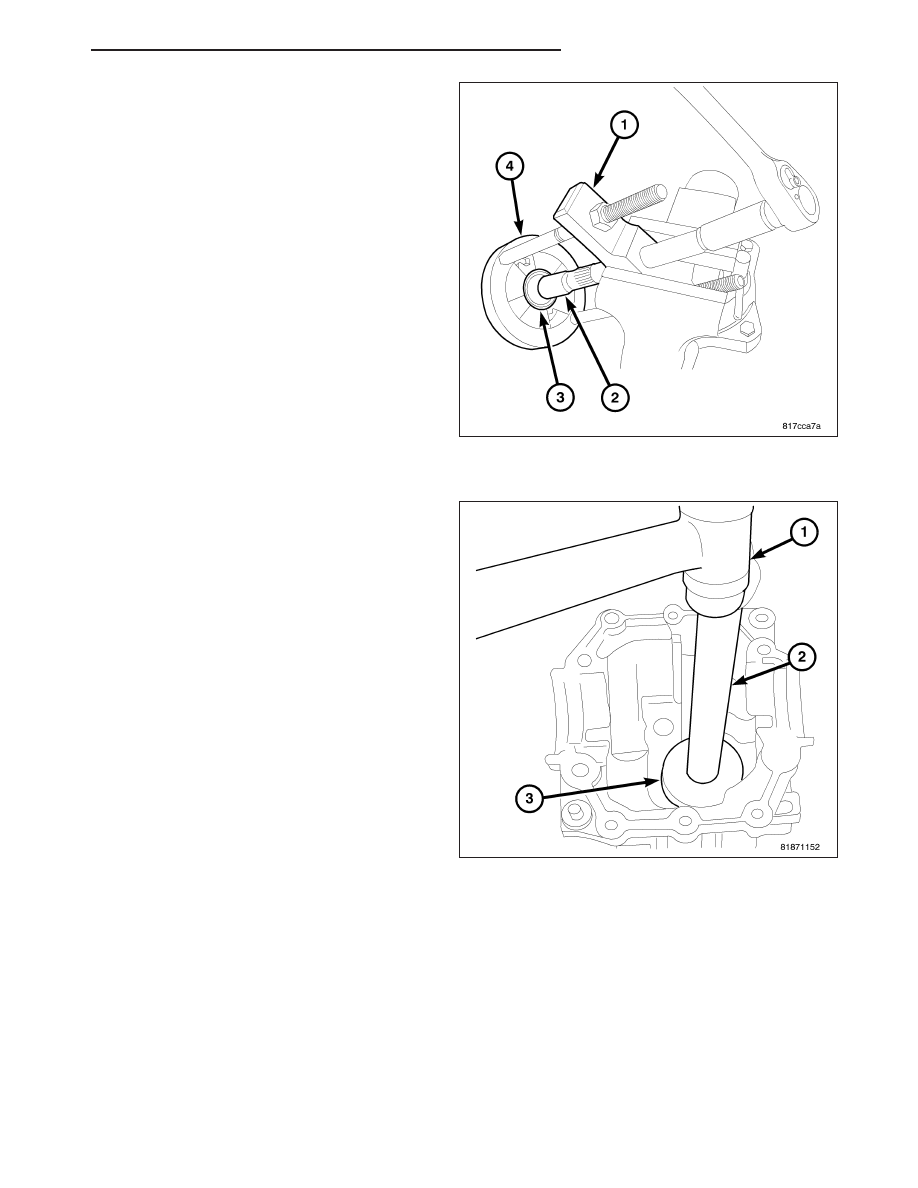

19. Remove the pinion bearing (3) using Puller

C-293–PA (1) and Iinserts C293–45 (2).

ASSEMBLY

1. Install the pinion head bearing using Installer

5050A (3) and Handle C-4171 (2).

PM

MODULE-REAR DRIVELINE

3 - 63

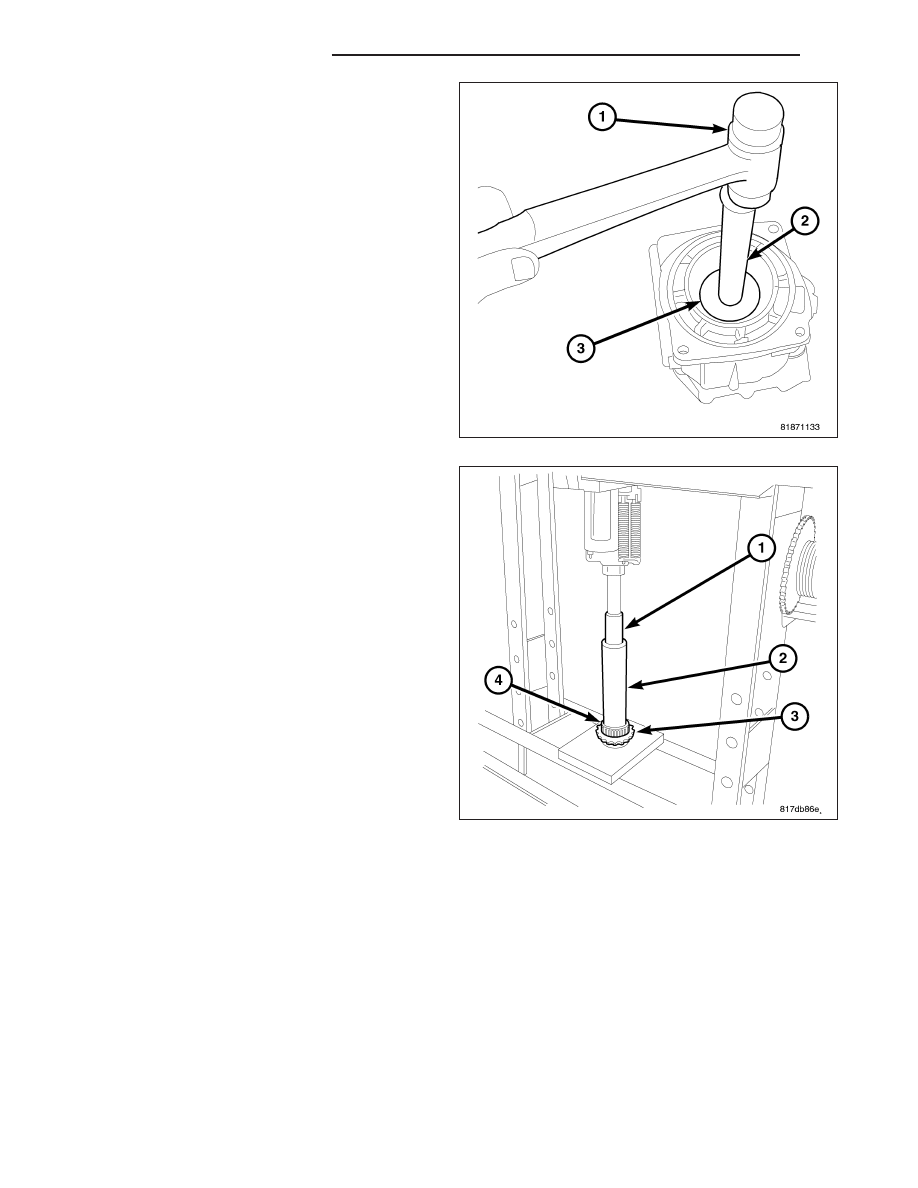

2. Install the outer pinion bearing cup using Installer

8594 and Handle C-4171.

3. Install bearing (4) on pinion (3) using Installer 6052

(2) and a Press (1).

3 - 64

MODULE-REAR DRIVELINE

PM

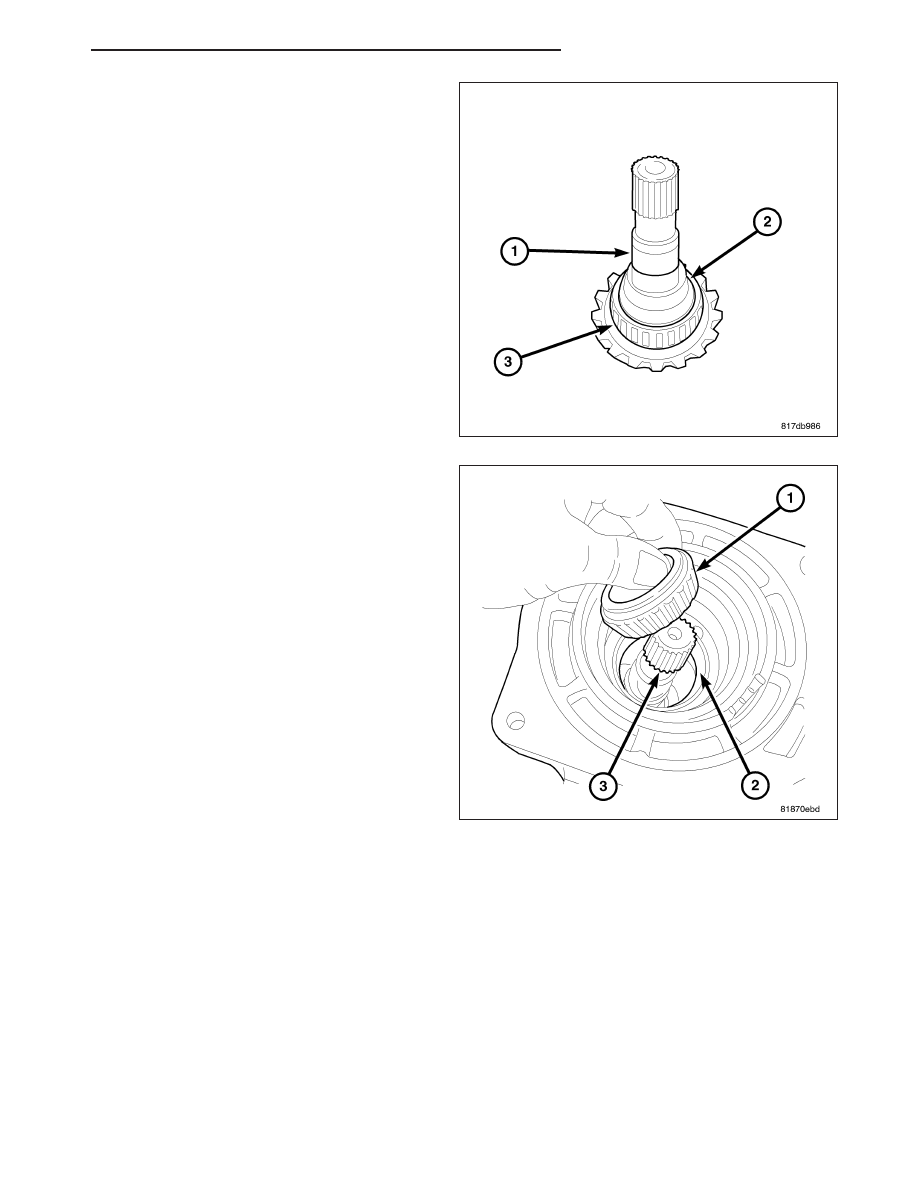

4. Install a new collapsible (2) spacer onto the pinion

shaft (1).

5. Install the pinion into the housing and place the

outer bearing over the pinion.

PM

MODULE-REAR DRIVELINE

3 - 65

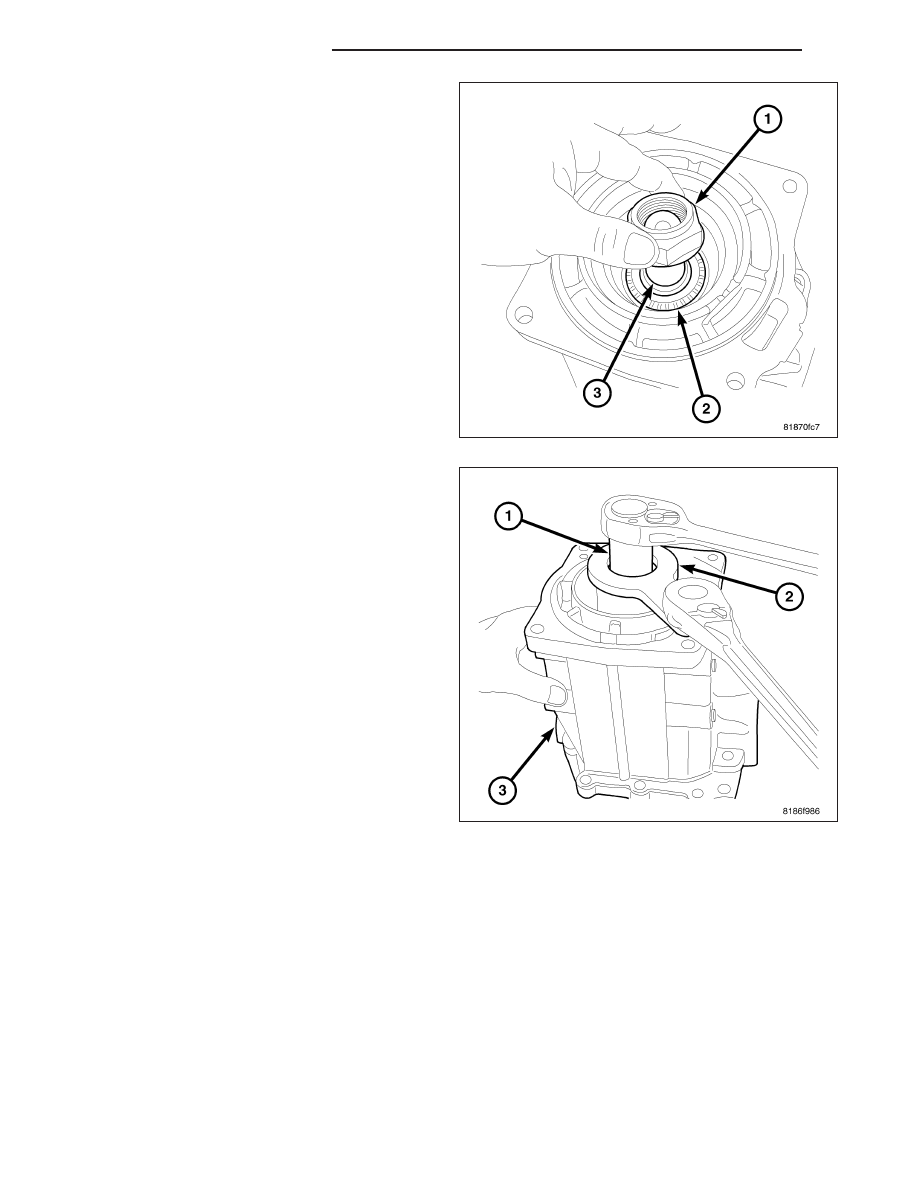

6. Install the pinion nut (1) onto the pinion shaft (3).

7. Install the pinion retaining nut pinion nut using

Spline Holder 9742 (1) and Socket 9921 (2), torque
the pinion nut to 74 N·m (133 ft. lbs.).
