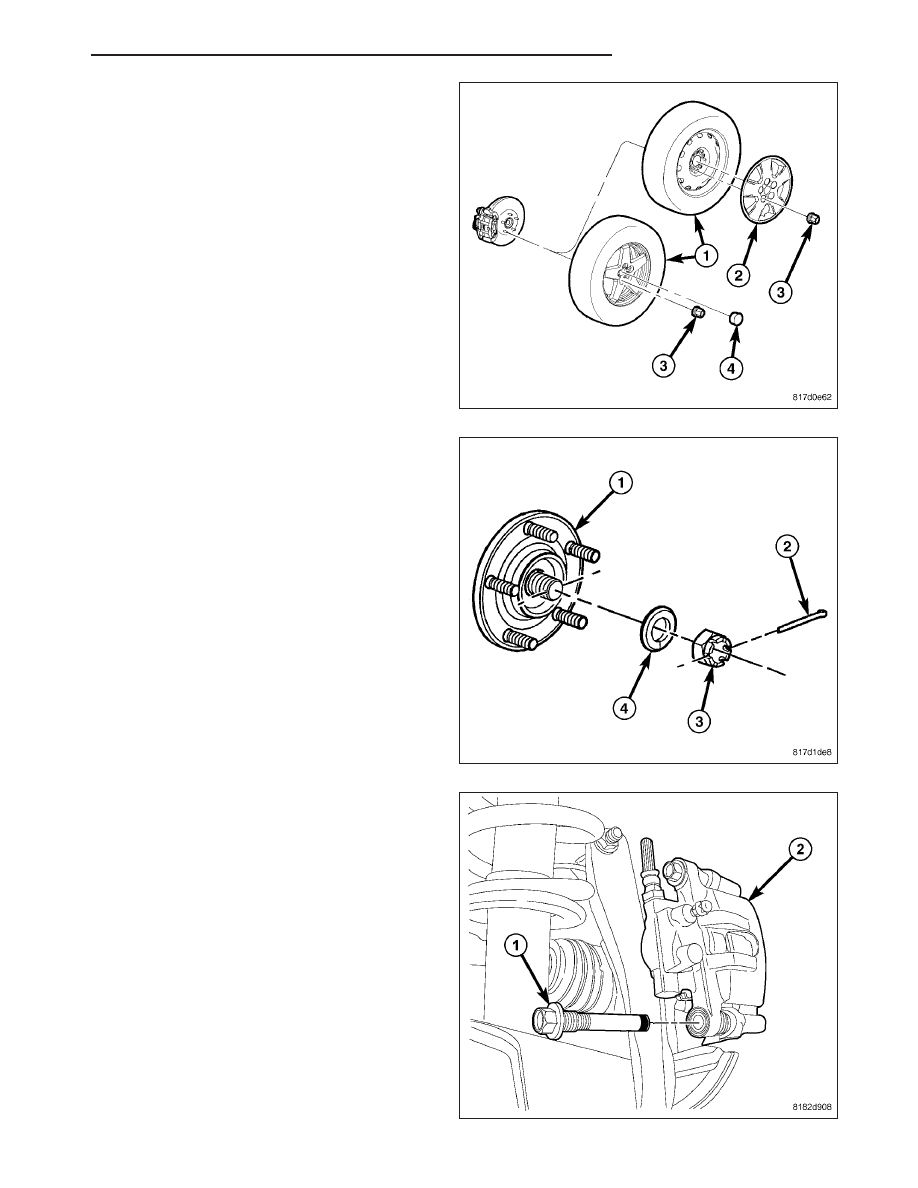

2. Remove the wheel mounting nuts (3), then the tire

and wheel assembly (1).

3. Remove the cotter pin (2) from the hub nut (3) on

the end of the axle half shaft.

4. While a helper applies the brakes to keep the hub

(1) from rotating, remove the hub nut (3) and
washer (4) from the axle half shaft.

5. Tap the end of the half shaft inward, loosening it

from the hub and bearing.

6. Remove the disc brake caliper (2) lower guide pin

bolt (1).

PM

REAR SUSPENSION

2 - 57

CAUTION:

When

moving

rear

brake

caliper

upward, use extreme care not to damage or over-
extend the flex hose. Damage may occur.

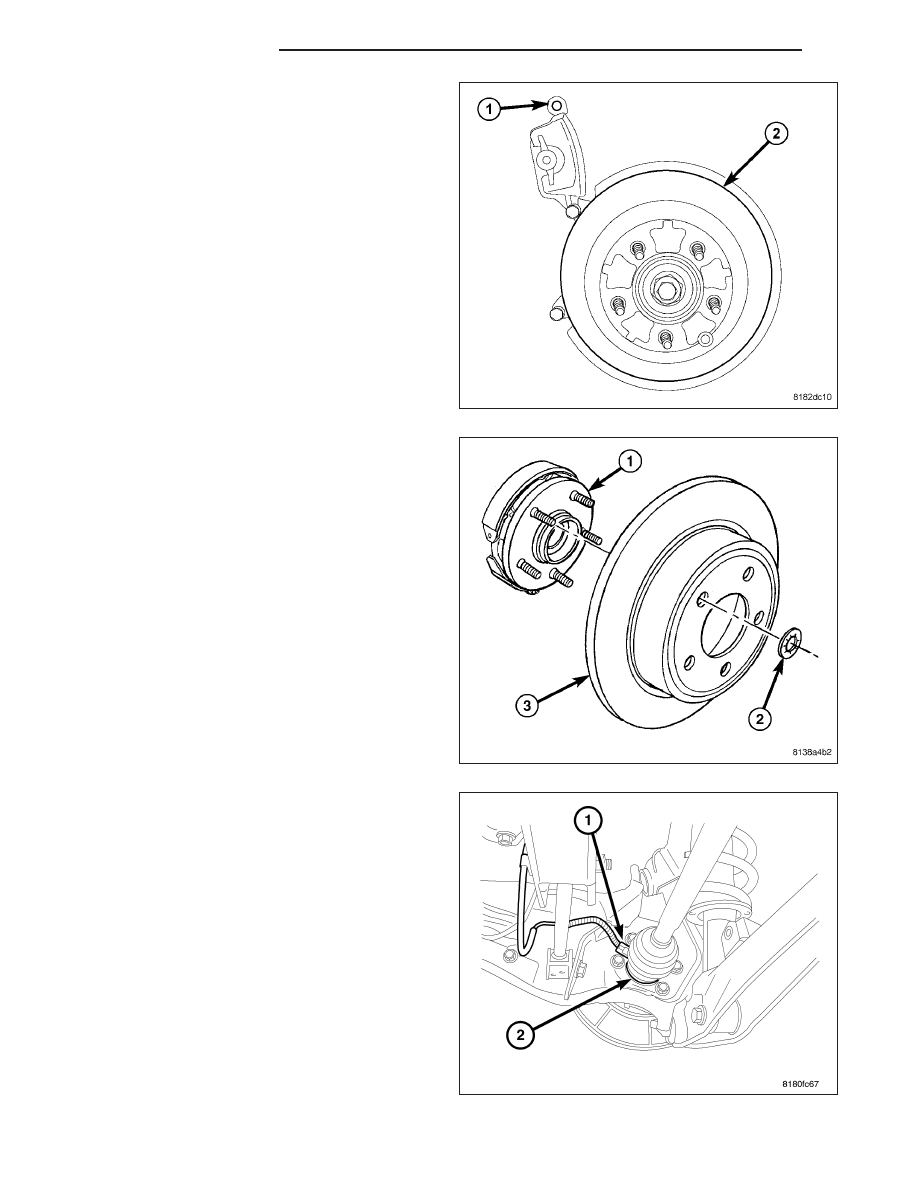

7. Rotate the caliper upward hinging off the upper

guide pin bolt. Rotate the caliper upward just
enough to allow brake rotor removal. Hang the cal-
iper assembly in this position using wire or a bun-
gee cord.

8. Remove any clips (2) retaining the brake rotor (3)

to the wheel mounting studs.

9. Slide the brake rotor (3) off the hub and bearing

(1).

10. Unclip the wheel speed sensor head (1) from the

retainer on the rear of the hub and bearing (2).

2 - 58

REAR SUSPENSION

PM

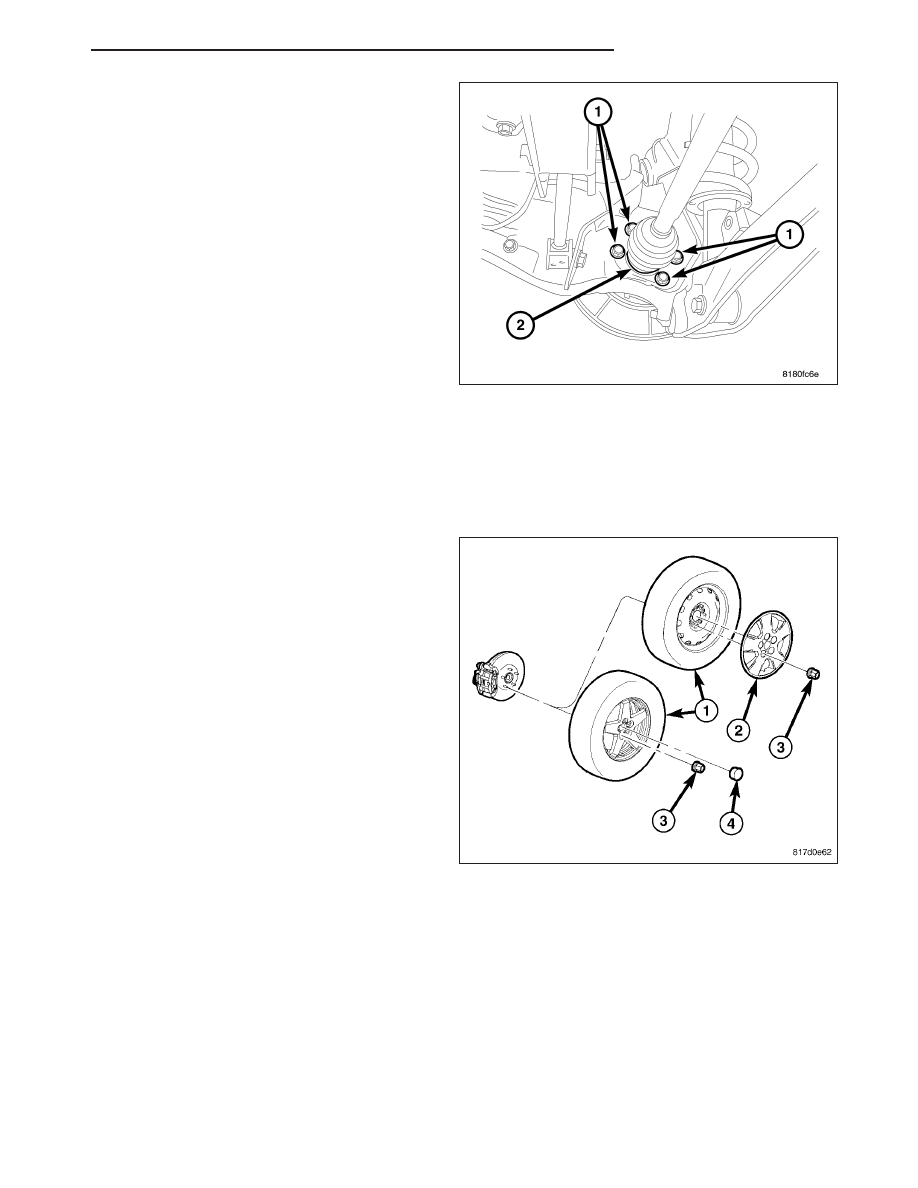

11. Remove the four bolts (1) securing the hub and

bearing (2) to the trailing link.

12. Remove the hub and bearing.

FRONT-WHEEL-DRIVE

NOTE: Before proceeding, (Refer to 2 - SUSPENSION/REAR - WARNING).

1. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

2. Remove the wheel mounting nuts (3), then the rear

tire and wheel assembly.

PM

REAR SUSPENSION

2 - 59

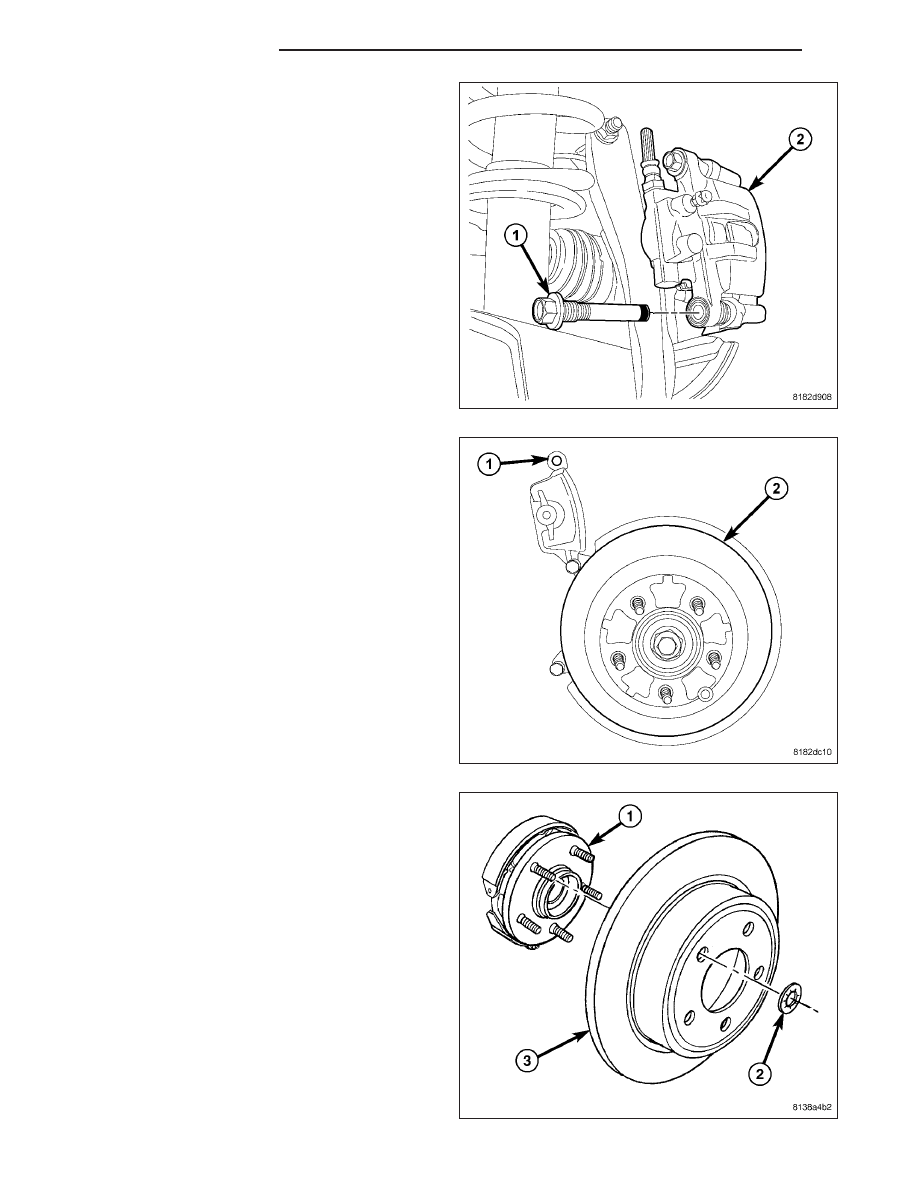

3. Remove the disc brake caliper (2) lower guide pin

bolt (1).

CAUTION:

When

moving

rear

brake

caliper

upward, use extreme care not to damage or over-
extend the flex hose. Damage may occur.

4. Rotate the caliper upward hinging off the upper

guide pin bolt. Rotate the caliper upward just
enough to allow brake rotor removal. Hang the cal-
iper assembly in this position using wire or a bun-
gee cord.

5. Remove any clips (2) retaining the brake rotor (3)

to the wheel mounting studs.

6. Slide the brake rotor (3) off the hub and bearing

(1).
