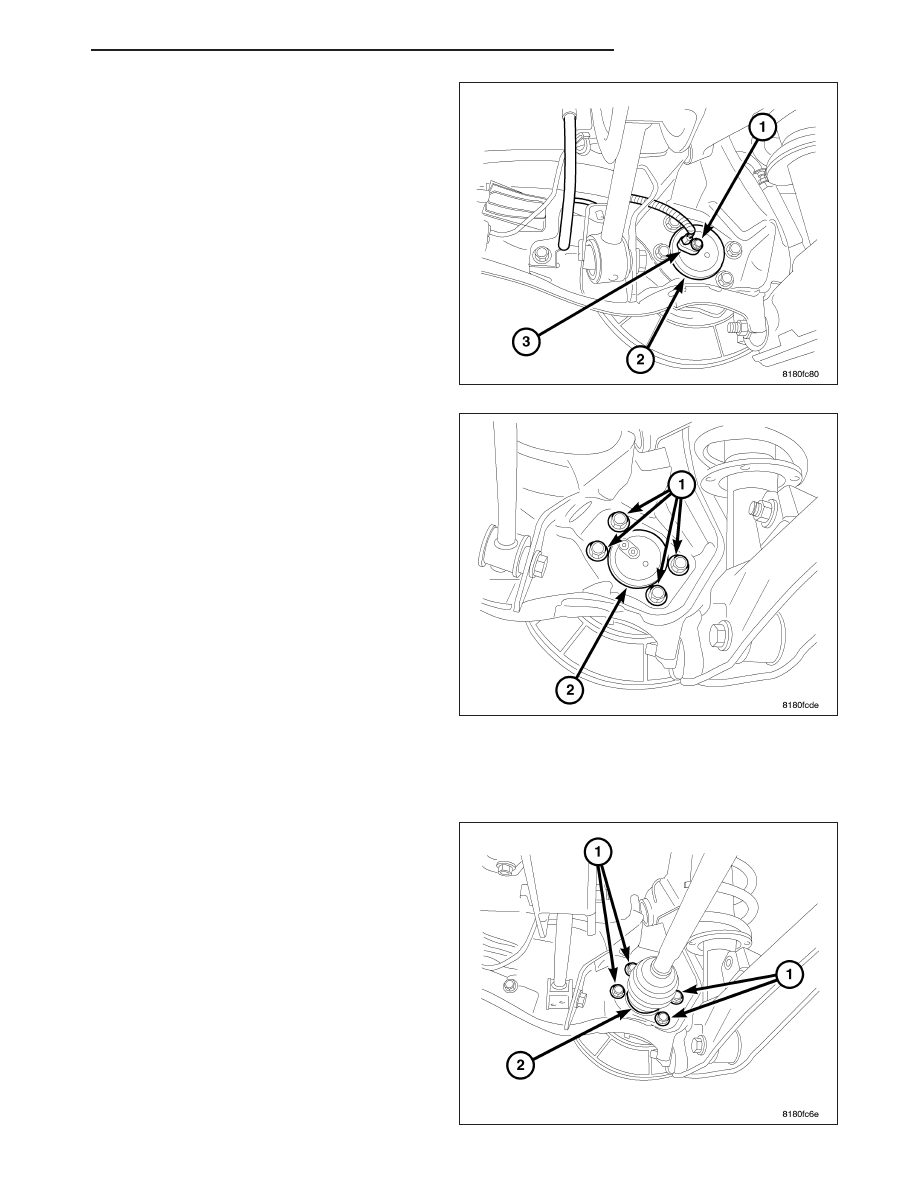

7. Remove the screw (1) fastening the wheel speed

sensor head (3) in the rear of the hub and bearing
(2).

8. Remove the four bolts (1) securing the hub and

bearing (2) to the trailing link.

9. Remove the hub and bearing.

INSTALLATION

ALL-WHEEL-DRIVE

1. Slide the hub and bearing over the axle half shaft

and position it on the brake support plate and trail-
ing link.

2. Install the four bolts (1) securing the hub and bear-

ing (2) to the trailing link. Tighten the bolts to 105
N·m (77 ft. lbs.).

PM

REAR SUSPENSION

2 - 61

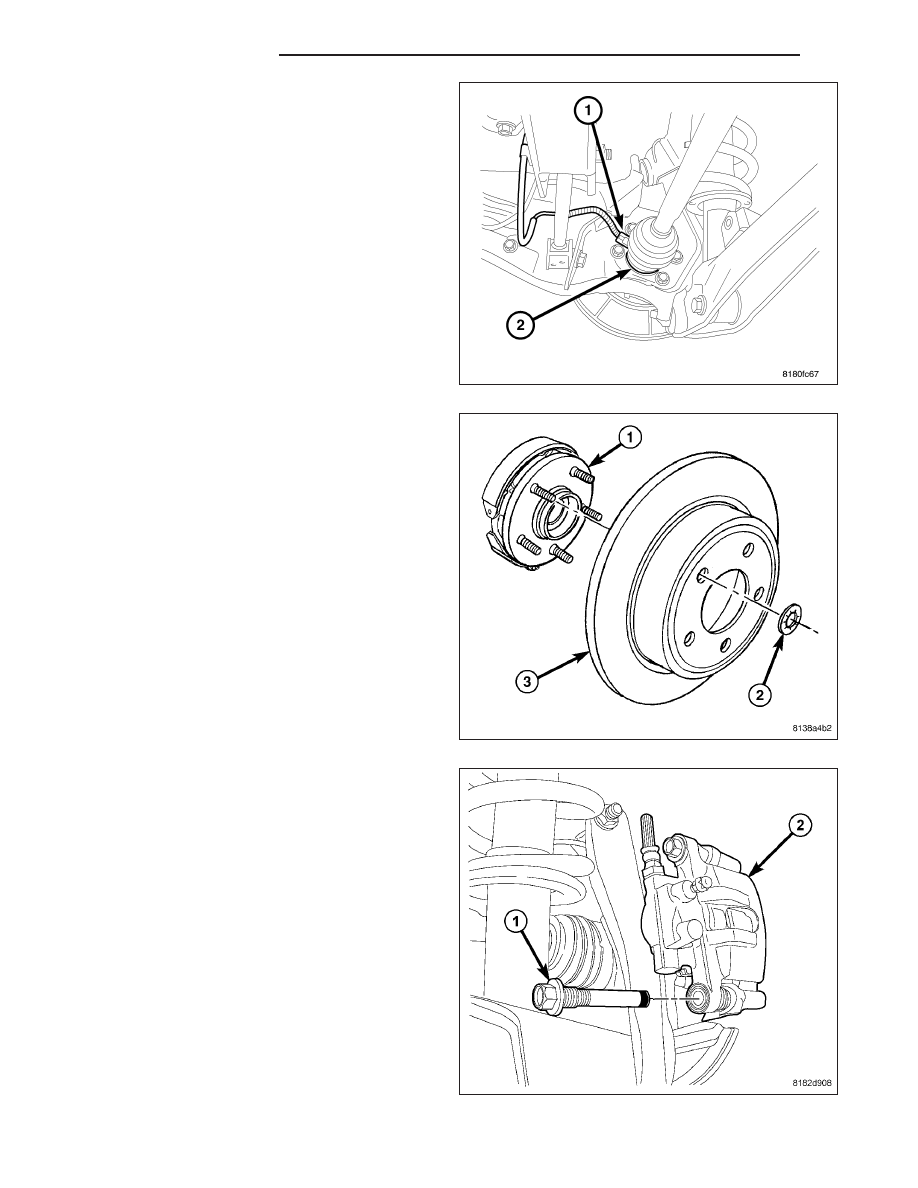

3. Clip the wheel speed sensor head (1) (flat side to

bearing rear) into the retainer on the rear of the
hub and bearing (2).

4. Slide the brake rotor (3) over the parking brake

shoes and onto the hub and bearing (1).

5. Rotate the disc brake caliper downward over the

brake rotor and lower part of caliper adapter.

6. Install the disc brake caliper (2) lower guide pin

bolt (1). Tighten the guide pin bolt to 60 N·m (44 ft.
lbs.).

2 - 62

REAR SUSPENSION

PM

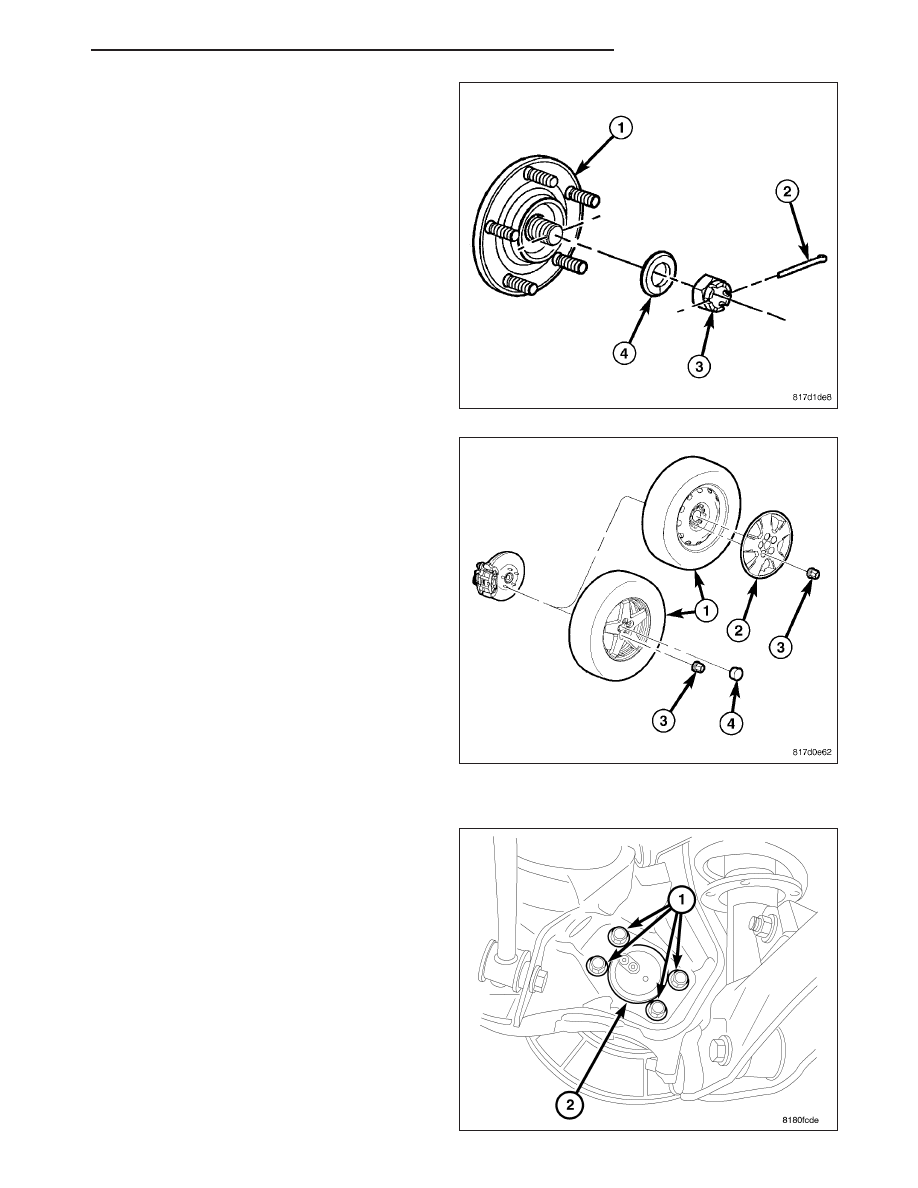

7. Clean all foreign matter from the threads of the half

shaft outer C/V joint.

8. Install the washer (4) and hub nut (3) on the end of

the half shaft and snug it.

9. While a helper applies the brakes to keep the hub

(1) from rotating, tighten the hub nut (3) to 245 N·m
(181 ft. lbs.).

10. Insert the cotter pin (2) through the notches in the

nut and the hole in half shaft. If the notches in the
nut do not line up with the hole in the half shaft,
continue to tighten the nut until they do. Do not
loosen the nut.

11. Wrap the cotter pin (2) ends tightly around the

lock nut.

12. Install tire and wheel assembly (1) (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Install and
tighten wheel mounting nuts (3) to 135 N·m (100
ft. lbs.).

13. Lower the vehicle.

14. Pump the brake pedal several times to ensure the

vehicle has a firm brake pedal before moving it.

FRONT-WHEEL-DRIVE

NOTE: If equipped, make sure the wheel speed
sensor mount on the rear of the hub and bearing
is directed toward the front of the vehicle.

1. Position the hub and bearing on the brake support

plate and trailing link.

2. Install the four bolts (1) securing the hub and bear-

ing (2) to the trailing link. Tighten the bolts to 105
N·m (77 ft. lbs.).

PM

REAR SUSPENSION

2 - 63

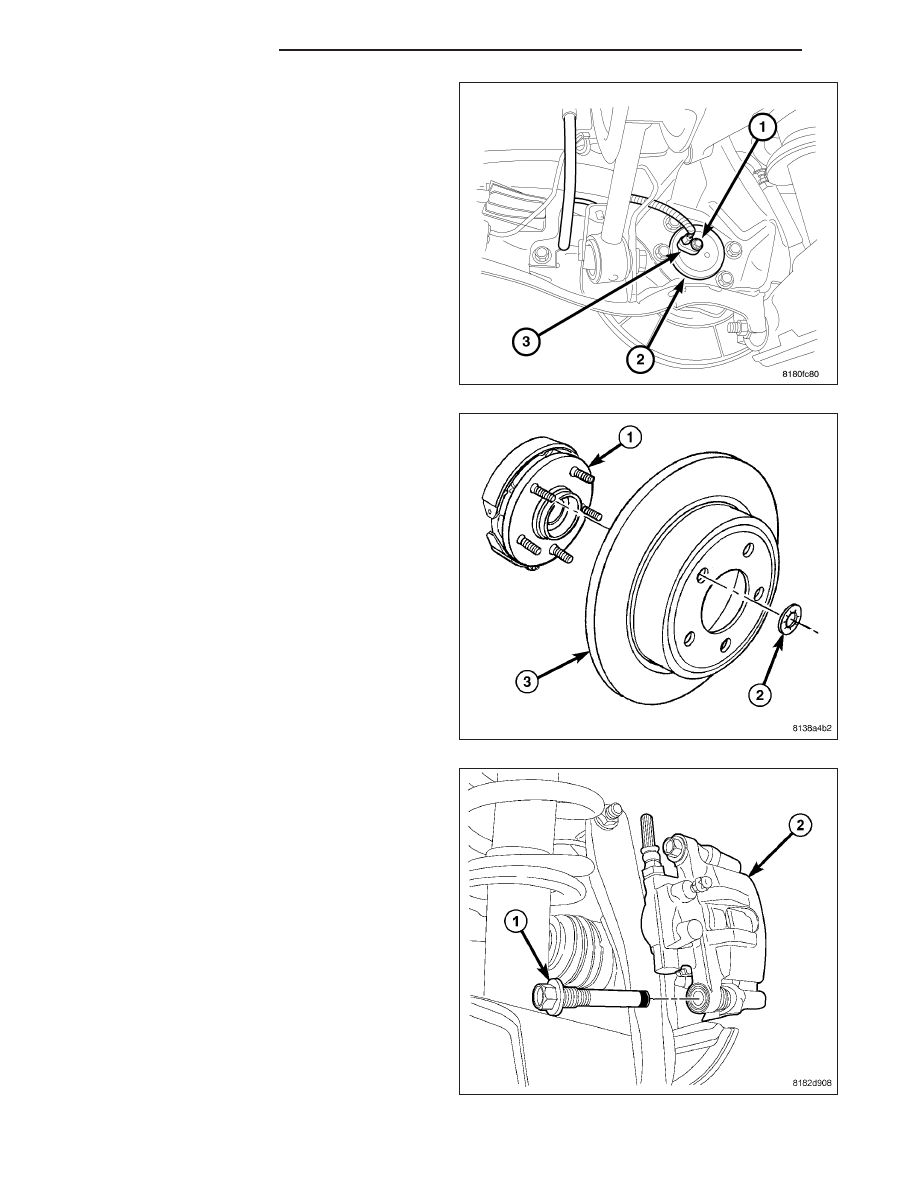

3. If equipped, install the wheel speed sensor head

(3) into the rear of the hub and bearing (2).

4. Install the wheel speed sensor head mounting

screw (1). Tighten the screw to 10 N·m (89 in. lbs.).

5. Slide the brake rotor (3) over the parking brake

shoes and onto the hub and bearing (1).

6. Rotate the disc brake caliper downward over the

brake rotor and lower part of caliper adapter.

7. Install the disc brake caliper (2) lower guide pin

bolt (1). Tighten the guide pin bolt to 60 N·m (44 ft.
lbs.).
