Дэу Ланос. Руководство по ремонту - часть 496

ВНУТРЕННЯЯ ОТДЕЛКА 9G-13

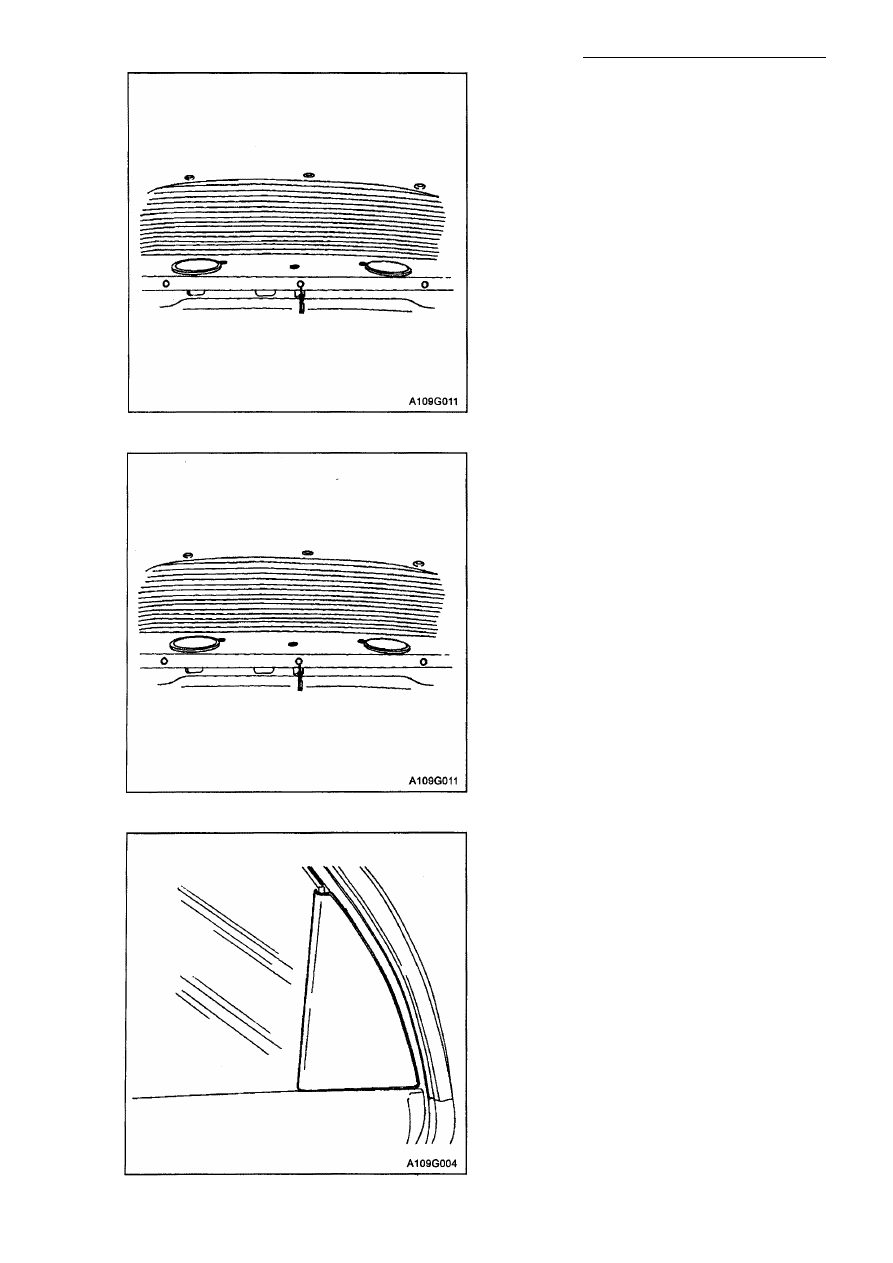

НАКЛАДКА НИЖНЕГО БРУСА

(НОТЧБЭК)

Процедура снятия

1. Снимите спинку заднего сиденья. См.

Раздел 9Н, "Сиденья".

2. Снимите пластиковые зажимы и нак­

ладку нижнего бруса.

Процедура установки

1. Установите заднюю накладку нижнего

бруса при помощи зажимов.

2. Установите спинку заднего сиденья См.

Раздел 9Н, "Сиденья".

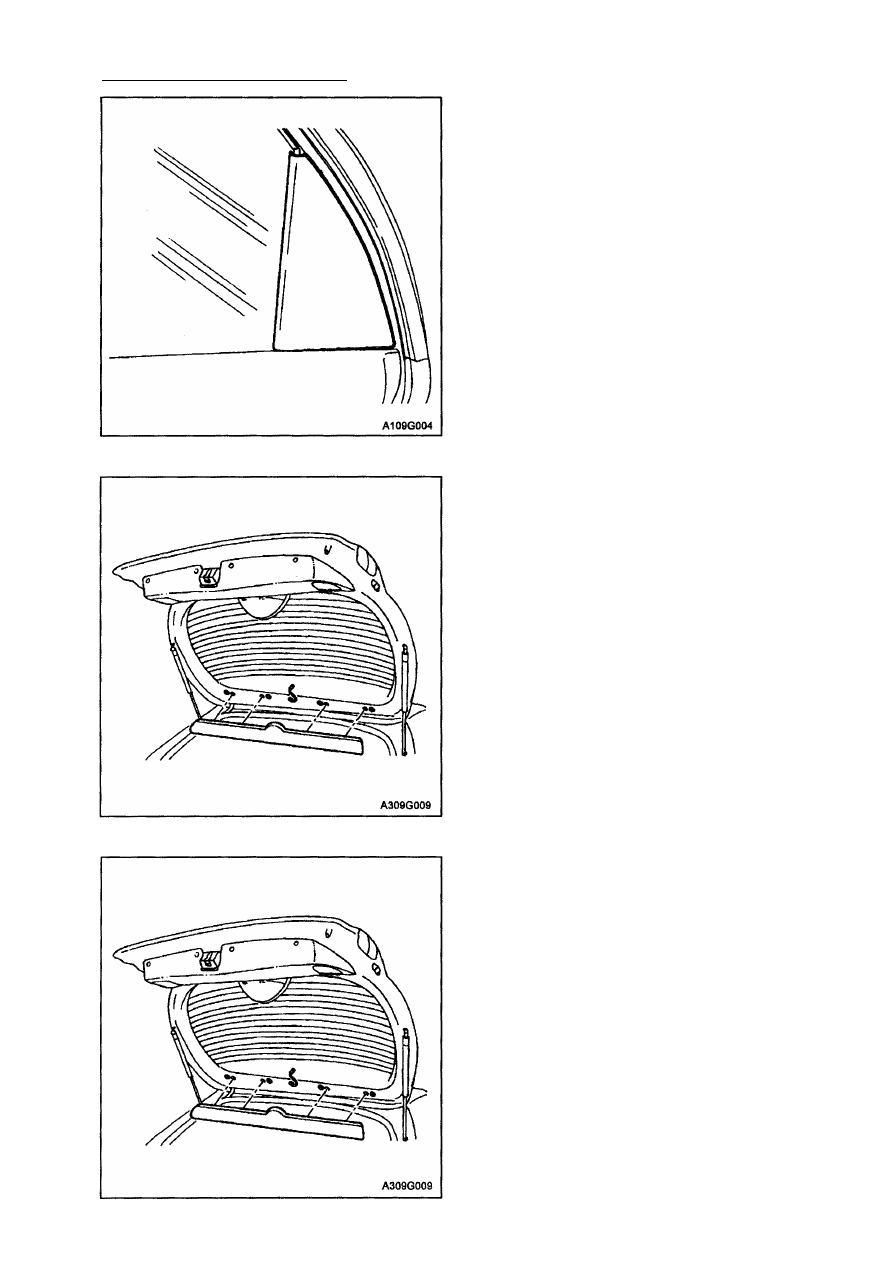

ОБИВКА ЗАДНЕЙ ДВЕРИ

(Показана для Нотчбэка, для Хетчбэка
с пятью дверями - аналогичная)

Процедура снятия

1. Снимите при помощи отвертки обивку

задней двери.

9G-14 ВНУТРЕННЯЯ ОТДЕЛКА

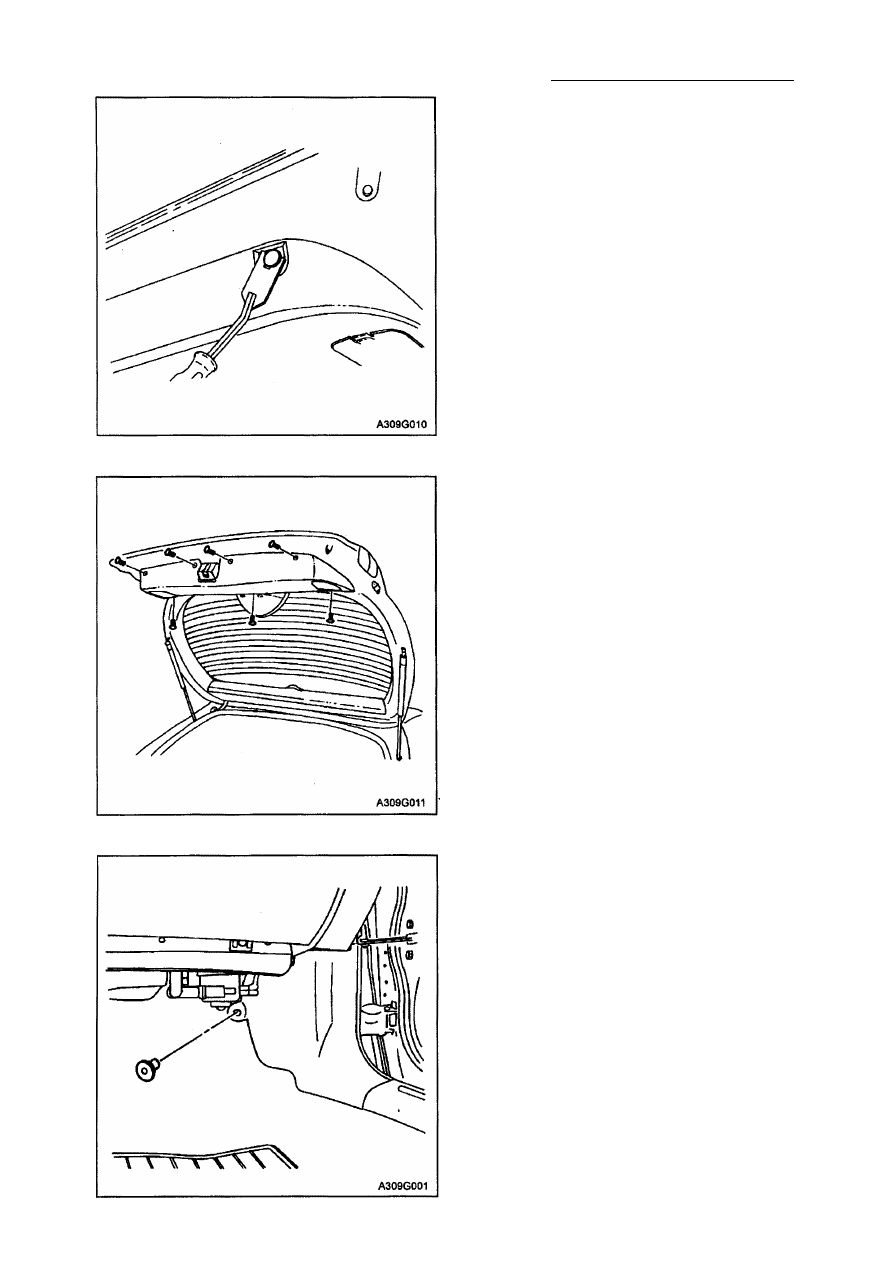

ОБИВКА ДВЕРИ ЗАДКА

(ХЭТЧБЭК)

Процедура снятия

1. Откройте дверь задка.

2. При помощи отвертки снимите обивку

двери задка хэтчбэка.

Процедура установки

1. Установите обивку двери задка хэтч­

бэка.

2. Закройте дверь задка хэтчбэка.

Процедура установки
1. Установите обивку задней двери.

ВНУТРЕННЯЯ ОТДЕЛКА 9G-15

ОБИВКА ДВЕРИ ЗАДКА

ХЭТЧБЭКА (НИЖНЯЯ ПАНЕЛЬ)

Процедура снятия
1. Откройте дверь задка хэтчбэка.

2. При помощи съемника панели КМ-475-В

снимите зажимы обивки.

3. Снимите обивку.

Процедура установки

1. При помощи зажимов установите обив­

ку.

2. Закройте дверь задка хэтчбэка.

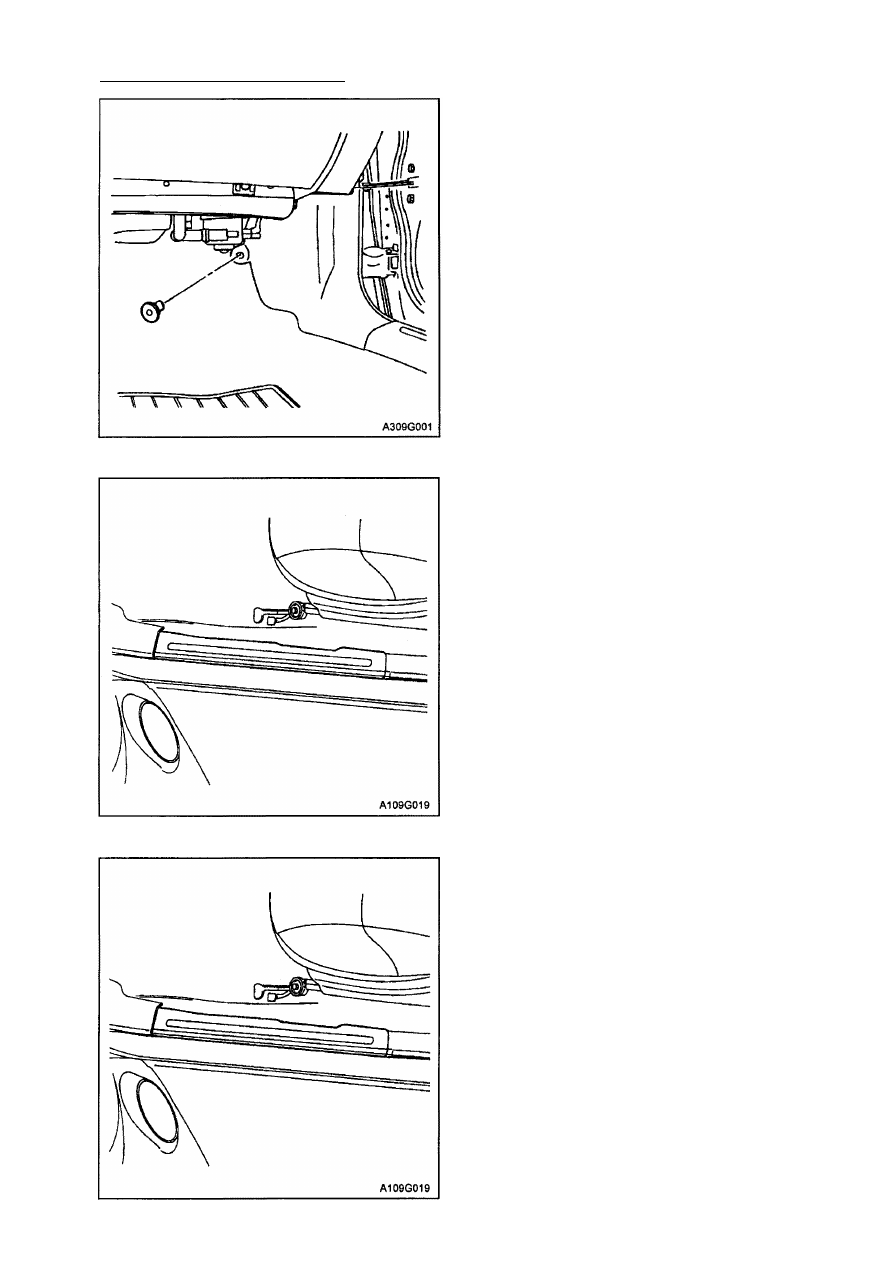

ПРОТИВОУДАРНАЯ ПАНЕЛЬ

(Показана для Нотчбэка, для Хетчбэка
с пятью дверями - аналогичная)
Процедура снятия

1. Снимите скобу противоударной панели.

2. При помощи отвертки снимите противо­

ударную панель.

9G-16 ВНУТРЕННЯЯ ОТДЕЛКА

Процедура установки

1. Установите противоударную панель.

2. Установите скобу противоударной па­

нели.

ПЕРЕДНЯЯ ПАНЕЛЬ

ВНУТРЕННЕЙ ОТДЕЛКИ

(Стандартная)

Процедура снятия

1. При помощи отвертки снимите перед­

нюю панель внутренней отделки.

Процедура установки

1. Установите переднюю панель внутрен­

ней отделки.
