ВНУТРЕННЯЯ ОТДЕЛКА 9G-5

ОБИВКА ЗАДНЕЙ ДВЕРИ

Необходимые инструменты:
Съемник панели КМ-475-В
Процедура снятия

1. Опустите заднее стекло.

2. Снимите ручку стеклоподъемника. См.

Раздел 9Р, "Двери".

3. Открутите винт.

5. Снимите обивку задней двери.
6. Открутите винты из основания обивку.
7. При помощи съемника панели КМ-475-В

снимите обивку.

4. Поднимите рычагом облицовку внут­

ренней ручки двери.

9G-6 ВНУТРЕННЯЯ ОТДЕЛКА

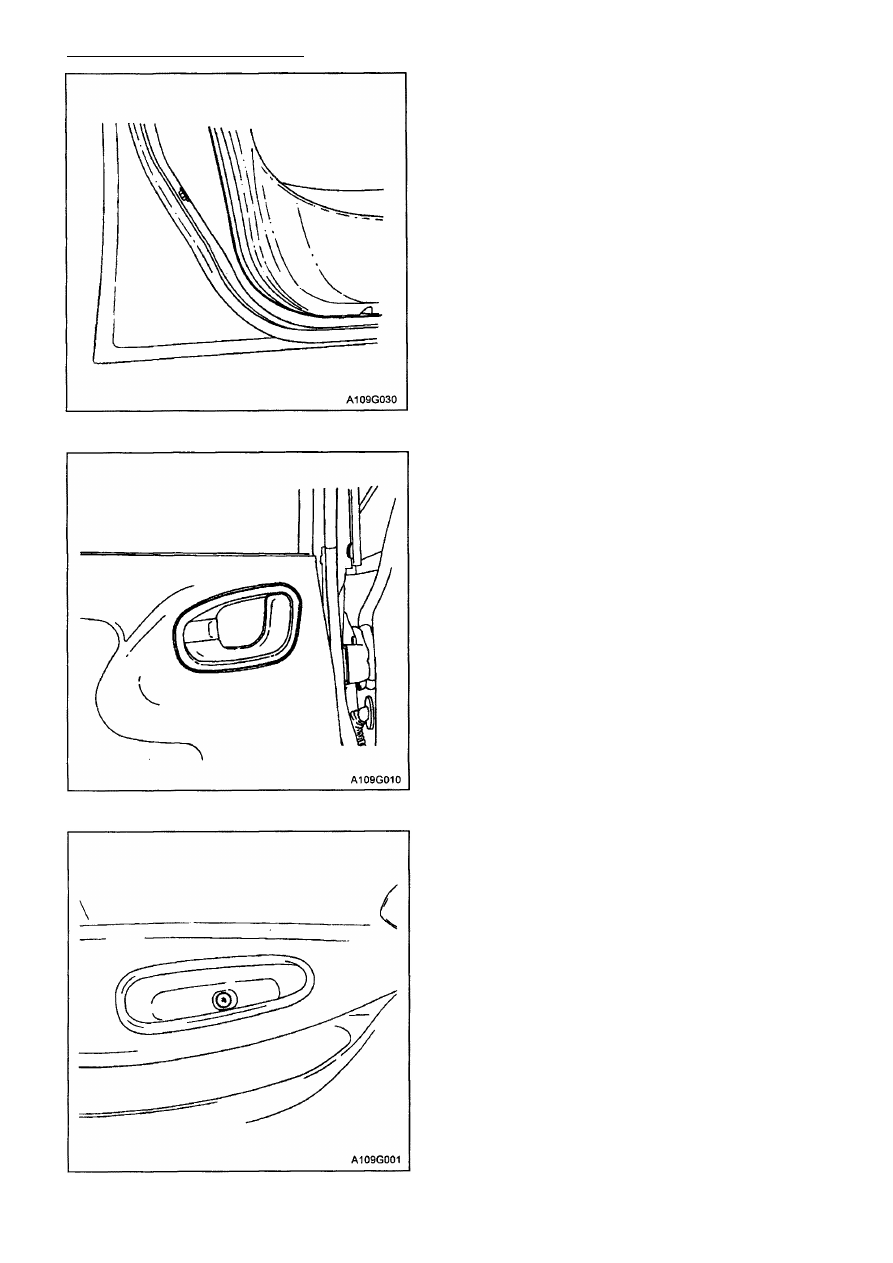

Процедура установки

1. Установите обивку.

2. Завинтите винты в основание обивки.

Затяжка

Затяните винты обивку с усилием 3 Н•м.

3. Установите обивку задней двери.

4. Установите облицовку внутренней руч-

ки двери.

5. Наживите винт.

Затяжка

Затяните винт с усилием 3,5 Н•м

6. Установите ручку стеклоподъемника.

См. Раздел 9Р, "Двери".

7. Поднимите стекло.

ВНУТРЕННЯЯ ОТДЕЛКА 9G-7

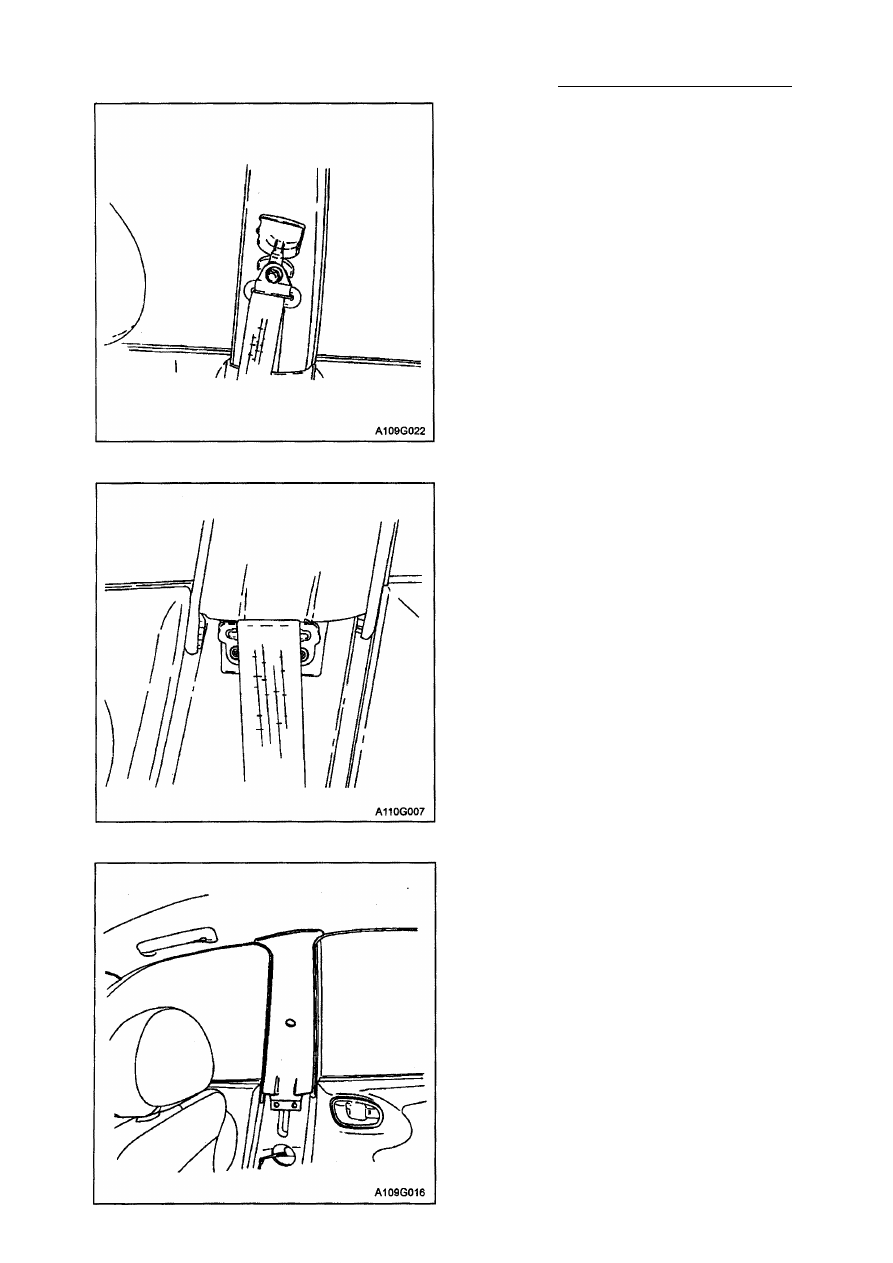

ВЕРХНЯЯ ПАНЕЛЬ ВНУТРЕННЕЙ

ОТДЕЛКИ СТОЙКИ

(Показана для Нотчбэка, для Хетчбэка
с пятью дверями - аналогичная)
Процедура снятия

1. Выкрутите болт и снимите ремень бе­

зопасности переднего сиденья.

2. Снимите нижнюю панель внутренней

отделки нижней стойки. См. главу "Па­
нель внутренней отделки стойки" в
этом разделе.

3. Открутите винты и снимите кронштейн

ремня безопасности переднего сиде­
нья.

4. При помощи отвертки снимите панель

внутренней отделки стойки.

9G-8 ВНУТРЕННЯЯ ОТДЕЛКА

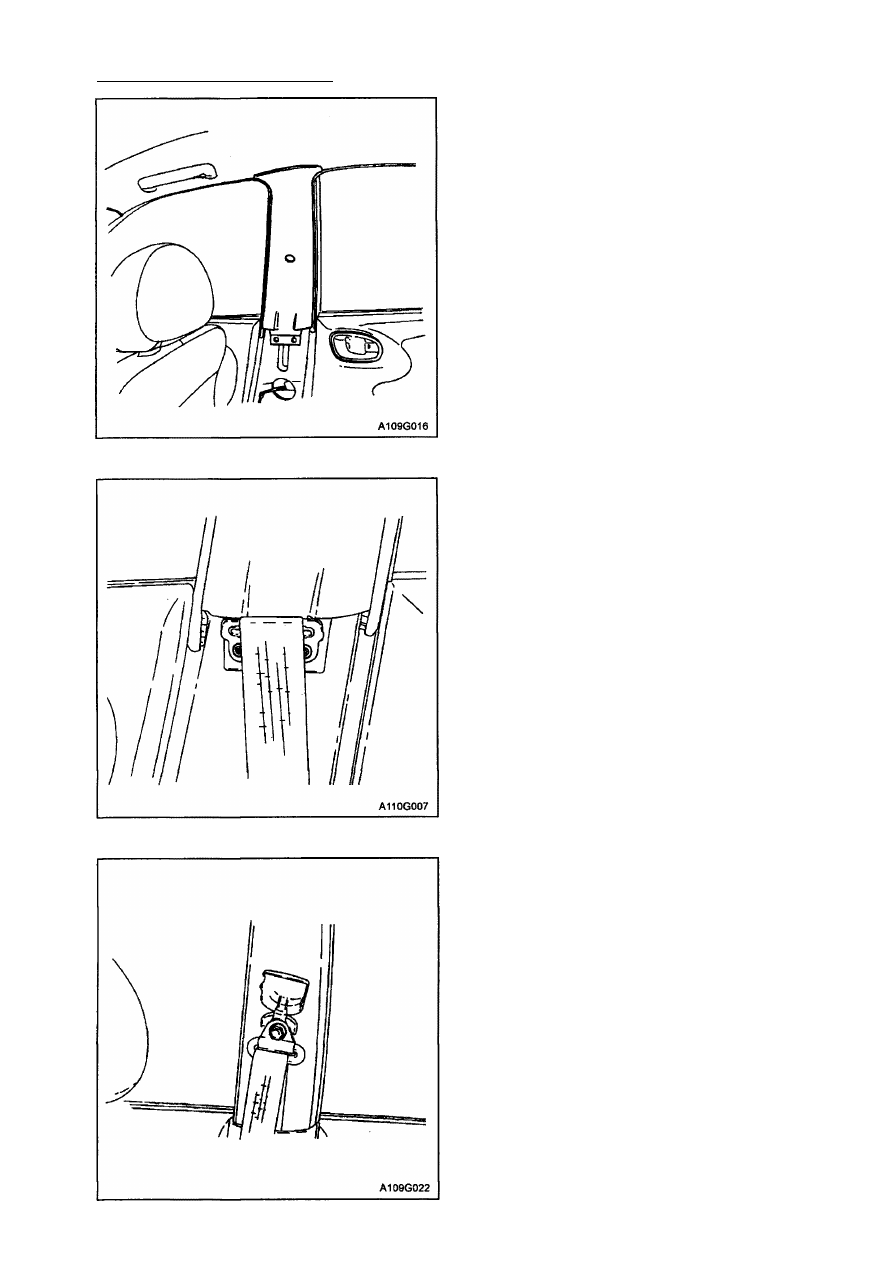

Процедура установки

1. Установите верхнюю панель внутрен­

ней отделки стойки.

2. Установите кронштейн ремня безопас­

ности переднего сиденья, закрепив
его винтами.

Затяжка
Затяните винты кронштейна ремня бе­
зопасности переднего сиденья с усили­
ем 10 Н•м

3. Установите нижнюю панель внутренней

отделки стойки В. См. главу "Панель
внутренней отделки стойки" в этом
разделе.

4. Установите ремень безопасности пе­

реднего сиденья, закрепив его болтом.

Затяжка

Затяните анкерный болт ремня безо­
пасности переднего сиденья с усилием

35

 Н•м.
