ВНУТРЕННЯЯ ОТДЕЛКА 9G-9

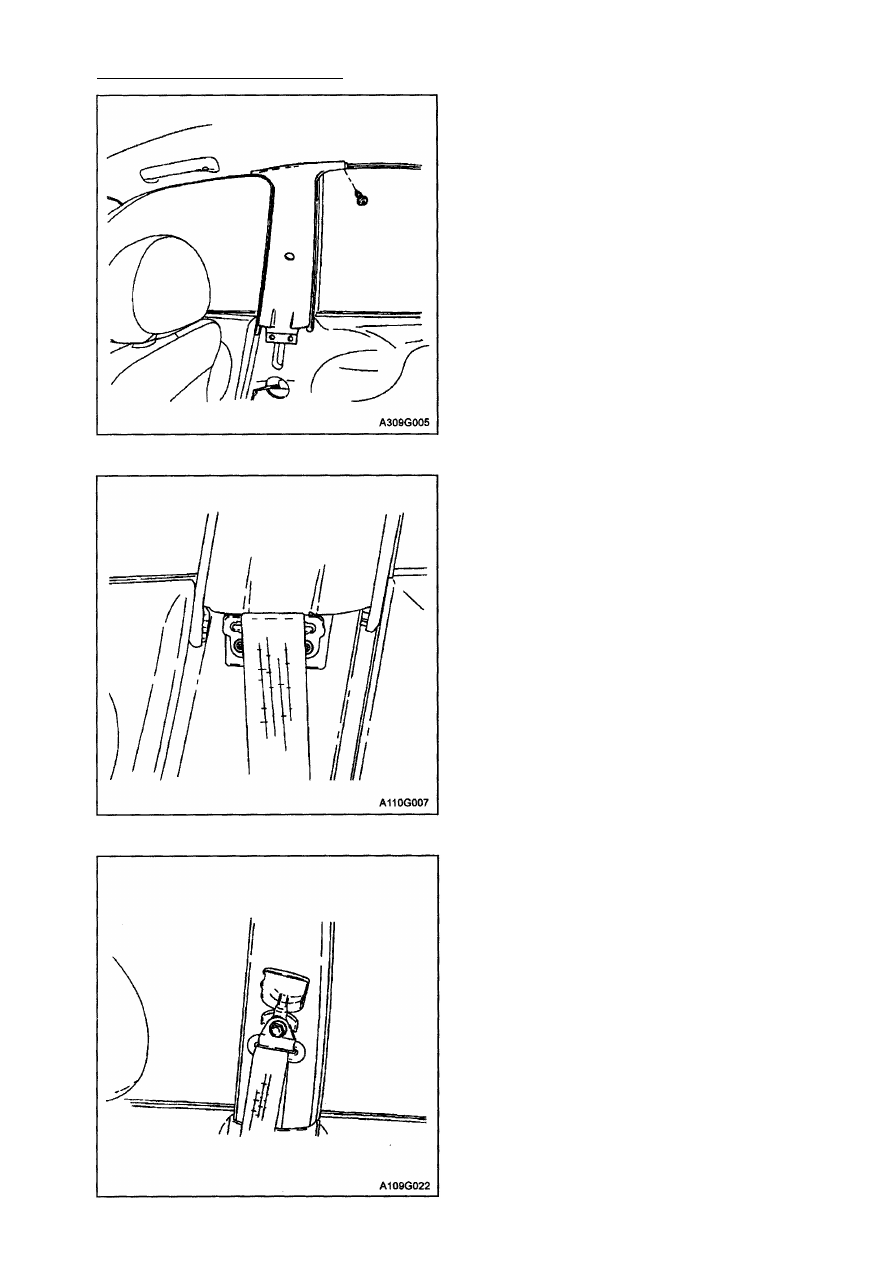

ВЕРХНЯЯ ПАНЕЛЬ ВНУТРЕННЕЙ

ОТДЕЛКИ СТОЙКИ

(ХЭТЧБЭК С ТРЕМЯ ДВЕРЯМИ)

Процедура снятия

1. Открутите анкерный болт и снимите ре­

мень безопасности переднего сиденья.

2. Снимите нижнюю панель внутренней

отделки стойки. См. главу "Панель

внутренней отделки стойки (Хэтч­
бэк, с тремя дверями)" в этом разде­

ле.

3. Снимите панель внутренней отделки

стойки. См. главу "Панель внутрен­
ней отделки стойки (Хэтчбэк, с
тремя дверями)" в этом разделе.

4. Открутите винты и снимите кронштейн

ремня безопасности переднего сиде­
нья.

5. Открутите винт и снимите панель внут­

ренней отделки стойки.

9G-10 ВНУТРЕННЯЯ ОТДЕЛКА

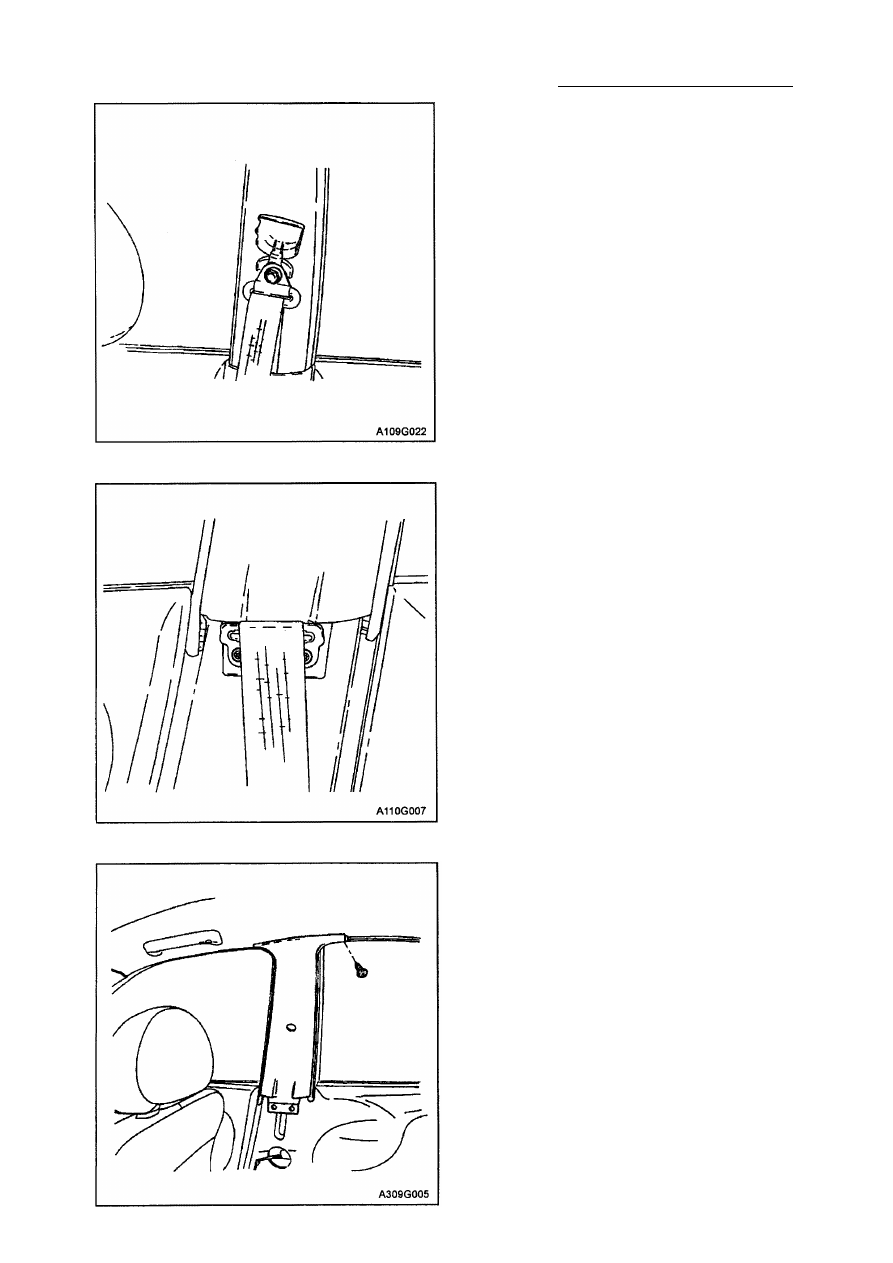

Процедура установки
Примечание: разнородные металлы,
соприкасаясь, могут подвергнуться быст­
рому воздействию коррозии. Во избежа­
ние преждевременной коррозии обес­
печьте использование соответствующих
зажимов.

1. Установите верхнюю панель внутрен­

ней отделки стойки при помощи винта.

Затяжка
Затяните винт панели внутренней от­
делки с усилием 3 Н•м.

2. Установите кронштейн ремня безопас­

ности переднего сиденья при помощи
винтов.

Затяжка
Затяните винты кронштейна ремня бе­
зопасности переднего сиденья с усили­
ем 10 Н•м.

3. Установите панель внутренней отделки

стойки. См. главу "Панель внутрен­
ней отделки стойки (Хэтчбэк, с
тремя дверями)" в этом разделе.

4. Установите нижнюю панель внутренней

отделки стойки. См. главу "Панель
внутренней отделки стойки (Хэтч­
бэк, с тремя дверями)" в этом разде­

ле.

5. При помощи болта установите ремень

безопасности переднего сиденья.

Затяжки
Затяните анкерный болт ремня безо­
пасности переднего сиденья с усилием

35

 Н•м.

ВНУТРЕННЯЯ ОТДЕЛКА 9G-11

НИЖНЯЯ ПАНЕЛЬ ВНУТРЕННЕЙ

ОТДЕЛКИ СТОЙКИ

(Показана для Нотчбэка, для Хетчбэка
с пятью дверями - аналогичная)

Процедура снятия

1. Переместите заднюю часть передней

панели внутренней отделки и перед­
нюю часть задней панели внутренней
отделки.

2. При помощи отвертки поднимите па­

нель внутренней отделки нижней стой­
ки.

Процедура установки

1. Установите нижнюю панель внутренней

отделки стойки.

2. Установите переднюю панель внутрен­

ней отделки.

3. Установите заднюю панель внутренней

отделки в первоначальное положение.

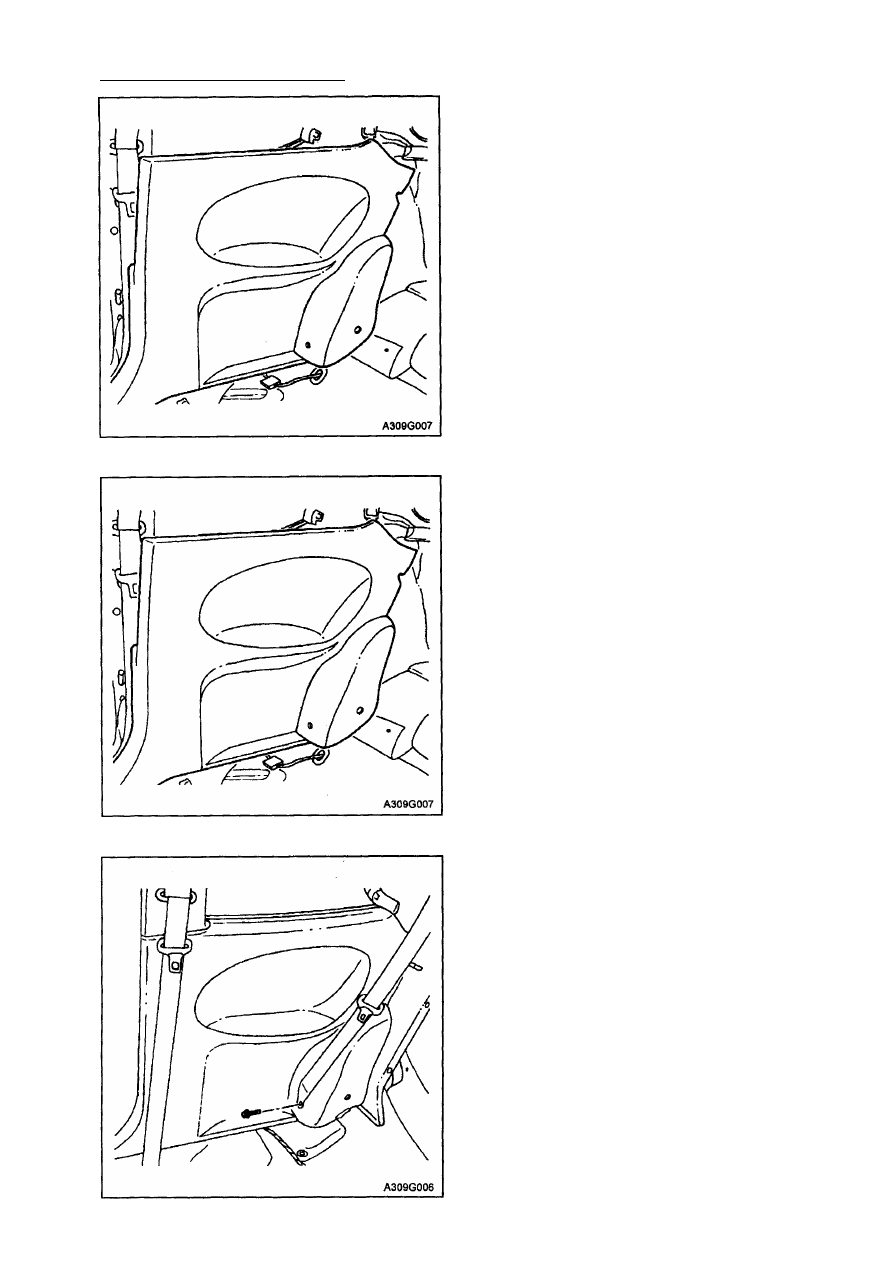

НИЖНЯЯ ПАНЕЛЬ ВНУТРЕННЕЙ

ОТДЕЛКИ СТОЙКИ

(ХЭТЧБЭК С ТРЕМЯ ДВЕРЯМИ)

1. Переместите заднюю часть передней

панели внутренней отделки.

2. Снимите спинку заднего сиденья и

подушку. См. Раздел 9Н, "Сиденья".

3. Выкрутите болт и снимите ремень бе­

зопасности заднего сиденья.

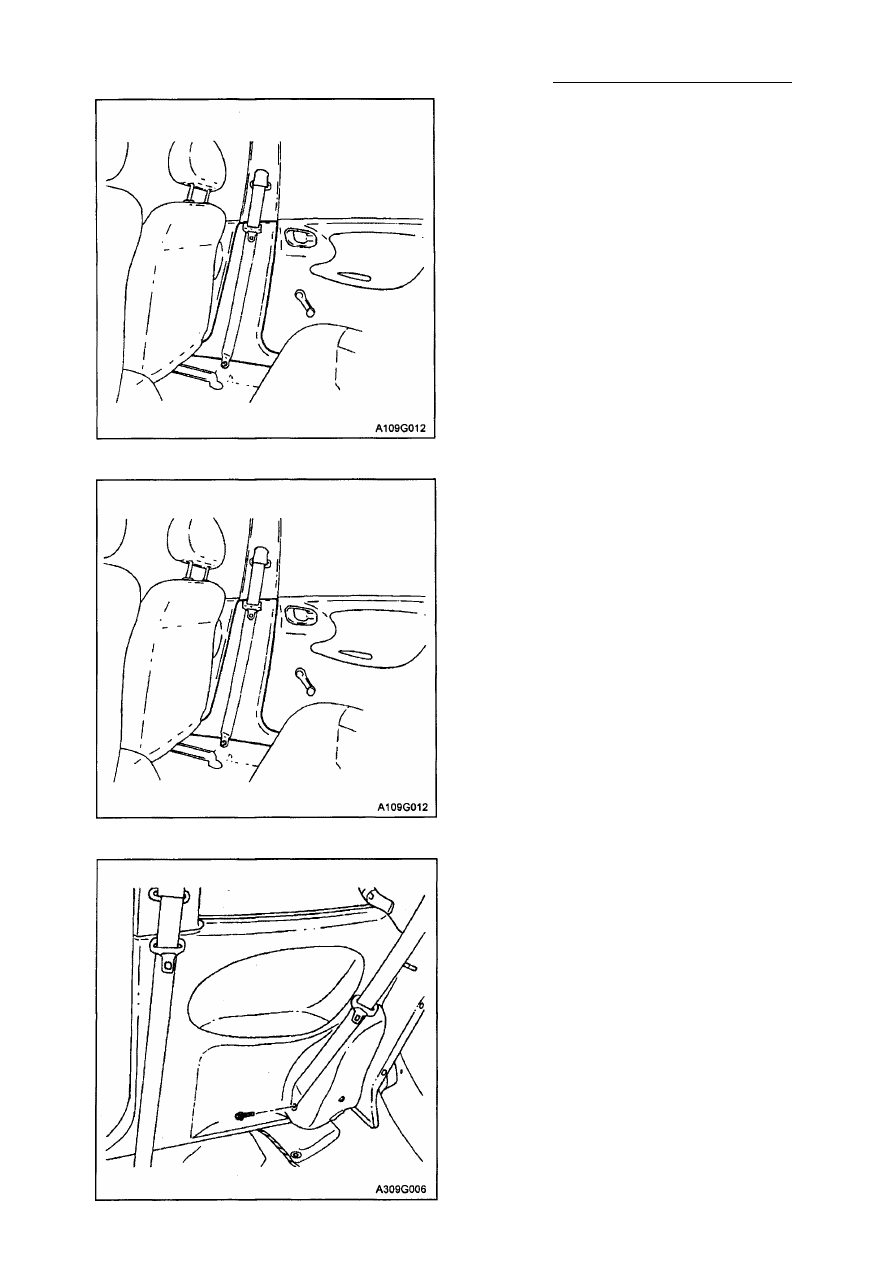

9G -12 ВНУТРЕННЯЯ ОТДЕЛКА

4. Снимите нижнюю панель внутренней

отделки стойки.

Процедура установки

1. Установите нижнюю панель внутренней

отделки стойки.

Примечание: разнородные металлы, со­
прикасаясь непосредственно, могут под­
вергнуться быстрому воздействию корро­
зии. Во избежание преждевременной кор­
розии обеспечьте использование соот­
ветствующих зажимов.
2. Установите ремень безопасности зад­

него сиденья при помощи болта.

Затяжка
Затяните анкерный болт ремня безо­
пасности заднего сиденья с усилием
35 Н•м.

3. Установите спинку заднего сиденья и

подушку. См. Раздел 9Н, "Сиденья".

4. Установите заднюю часть передней

панели внутренней отделки в первона­

чальное положение.
