РАЗДЕЛ 9G

ВНУТРЕННЯЯ ОТДЕЛКА САЛОНА

ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием или установкой любого узла отсоедините
отрицательный провод от аккумуляторной батареи. Отсоединение этого
провода предотвращает травматизм обслуживающего персонала и повреждение
автомобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Технические характеристики 9G-2

Моменты затяжки резьбовых соединений 9G-2

Специальные инструменты 9G-2
Техническое обслуживание и ремонт 9G-3

Обслуживание внутренней отделки автомобиля 9G-3
Обивка передней двери 9G-3
Обивка задней двери 9G-5

Верхняя панель внутренней отделки стойки 9G-7
Верхняя панель внутренней отделки стойки (Хэтчбэк с тремя дверями) 9G-9
Нижняя панель внутренней отделки стойки 9G-11
Нижняя панель внутренней отделки стойки (Хэтчбэк с тремя дверями) 9G-11
Накладка нижнего бруса (Нотчбэк) 9G-13
Обивка задней двери 9G-13
Обивка двери задка (Хэтчбэк) 9G-14
Обивка двери задка Хэтчбэка (нижняя панель) 9G-15
Противоударная панель 9G-15
Передняя панель внутренней отделки 9G-16
Задняя панель внутренней отделки 9G-17
Напольный коврик 9G-17
Консоль пола 9G-19
Панель внутренней отделки стойки 9G-23

Панель внутренней отделки стойки 9G-23
Панель внутренней отделки стойки (Нотчбэк) 9G-25
Накладка передней двери 9G-26
Панель внутренней отделки багажника (Нотчбэк) 9G-27
Панель внутренней отделки багажника (Хэтчбэк) 9G-27
Панель внутренней отделки задней части багажника (Нотчбэк) 9G-28

Задняя панель внутренней отделки багажника 9G-29

Общее описание и работа системы 9G-30

Панели внутренней отделки 9G-30
Вентиляционные отверстия 9G-30
Консоль пола 9G-30
Напольный коврик 9G-30
Полка багажника (Хэтчбэк) 9G-30

9G-2 ВНУТРЕННЯЯ ОТДЕЛКА

Т Е Х Н И Ч Е С К И Е  Х А Р А К Т Е Р И С Т И К И

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Стяжной винт двери

3,5

-

31

Крепежный болт консоли пола

5

-

44

Винт передней консоли пола

4

-

35

Болты корпуса коробки передач

5

-

44

Винт задней консоли пола

4

-

35

Анкерный болт ремня безопасности заднего

сиденья

35

26

-

Болт спинки заднего сиденья

24

18

-

Болт ремня безопасности заднего сиденья

35

26

-

Анкерный болт ремня безопасности сиденья

35

26

-

Винты консоли ремня безопасности сиденья

10

-

89

С П Е Ц И А Л Ь Н Ы Е  И Н С Т Р У М Е Н Т Ы

Съемник панели

КМ-475-В

ВНУТРЕННЯЯ ОТДЕЛКА 9G-3

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ

ВНУТРЕННЕЙ ОТДЕЛКИ

АВТОМОБИЛЯ

ОБИВКА ПЕРЕДНЕЙ ДВЕРИ

Необходимые инструменты:
Съемник панели КМ-475-В
Процедура снятия

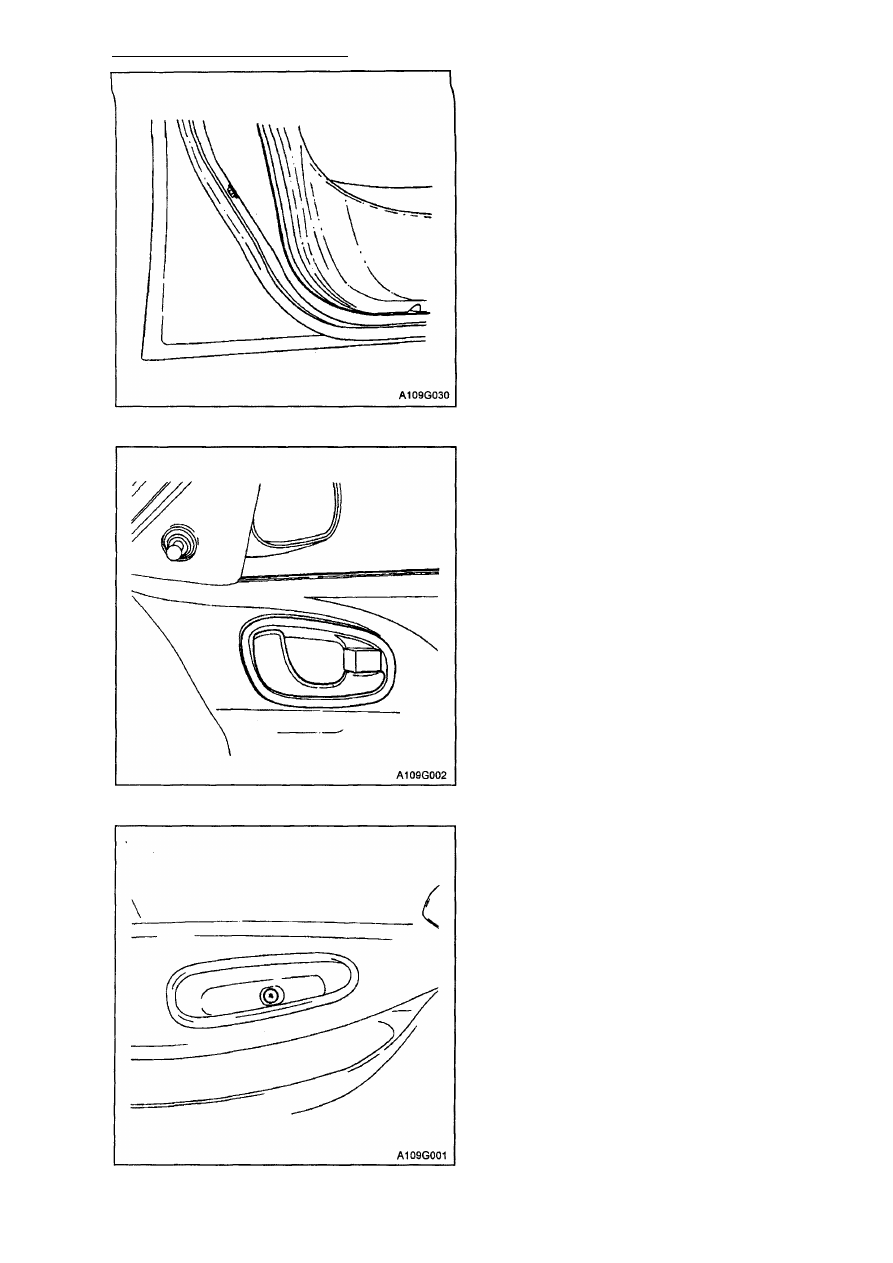

1. Опустите переднее окно.

2. Выкрутите стягивающий дверной винт.
3. Поднимите рычагом облицовку внут­

ренней ручки двери.

4. Выкрутите винты из основания обивки

двери.

5. При помощи съемника панели КМ-475-В

снимите обивку двери.

9 G - 4 ВНУТРЕННЯЯ ОТДЕЛКА

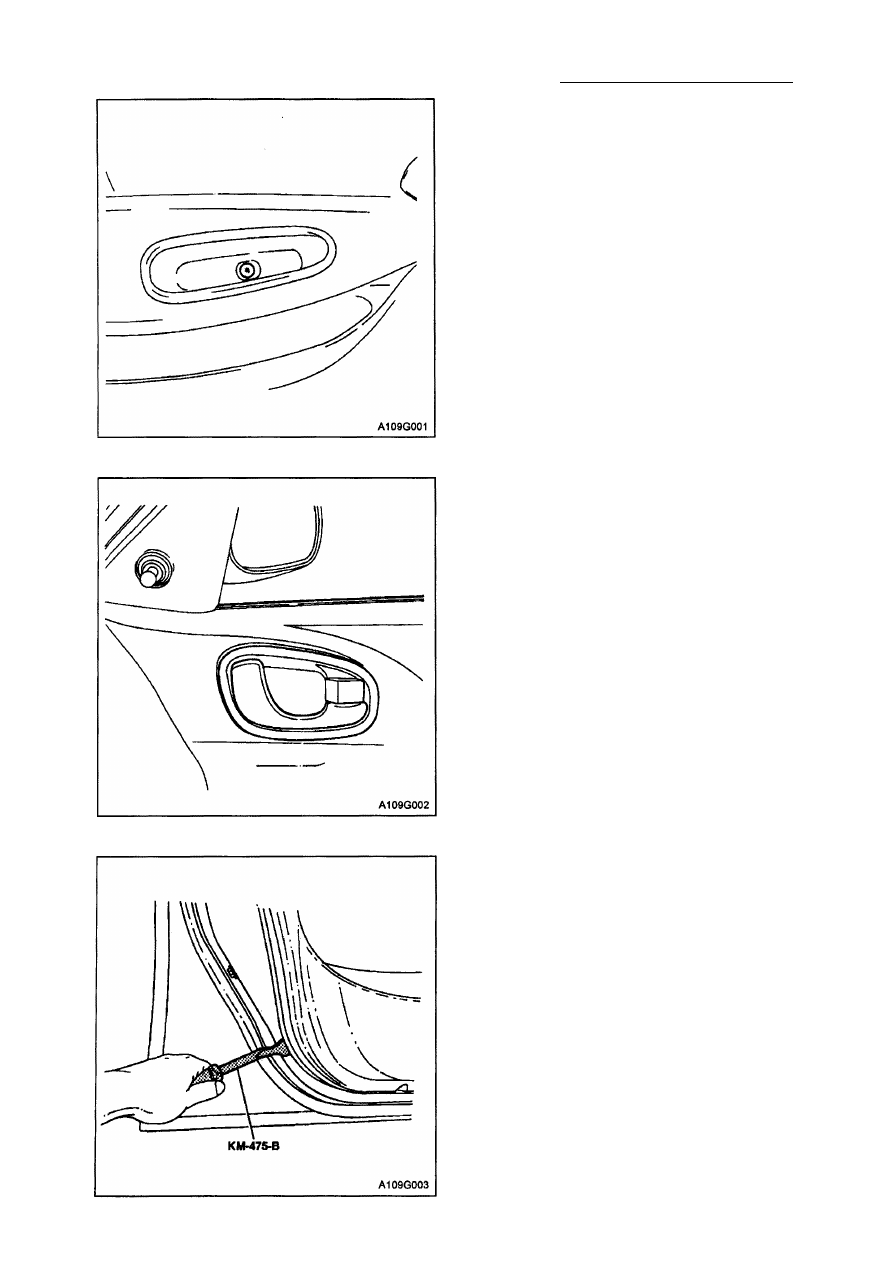

Процедура установки

1. Установите обивку.

2. Завинтите винты в основание обивки.

Затяжка
Затяните винты обивки с усилием
3 Н•м

3. Установите облицовку внутренней руч­

ки двери.

4. Наживите винт.

Затяжка

Затяните винт с усилием 3,5 Н•м

5. Поднимите стекло.
