Дэу Ланос. Руководство по ремонту - часть 491

АУДИОСИСТЕМА 9F-7

Не работает автоматическая антенна (окончание)

Пункт

Действие

Величина

Да

Нет

11

1. Включить зажигание.

2. Включить радио.
3. С помощью вольтметра проверить напряжение на

клемме 12 радио.
Проверить, соответствует ли напряжение указанному
значению.

11 -14 В

Перейти

к п. 12

Перейти

к п. 13

12

Замкнуть разомкнутую цепь между клеммой 3 разъема
автоматической антенны и разъемом радио.

Ремонт завершен?

-

Система в

порядке

-

13

Заменить магнитолу.

Ремонт завершен?

-

Система в

порядке

-

9F - 8 АУДИОСИСТЕМА

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

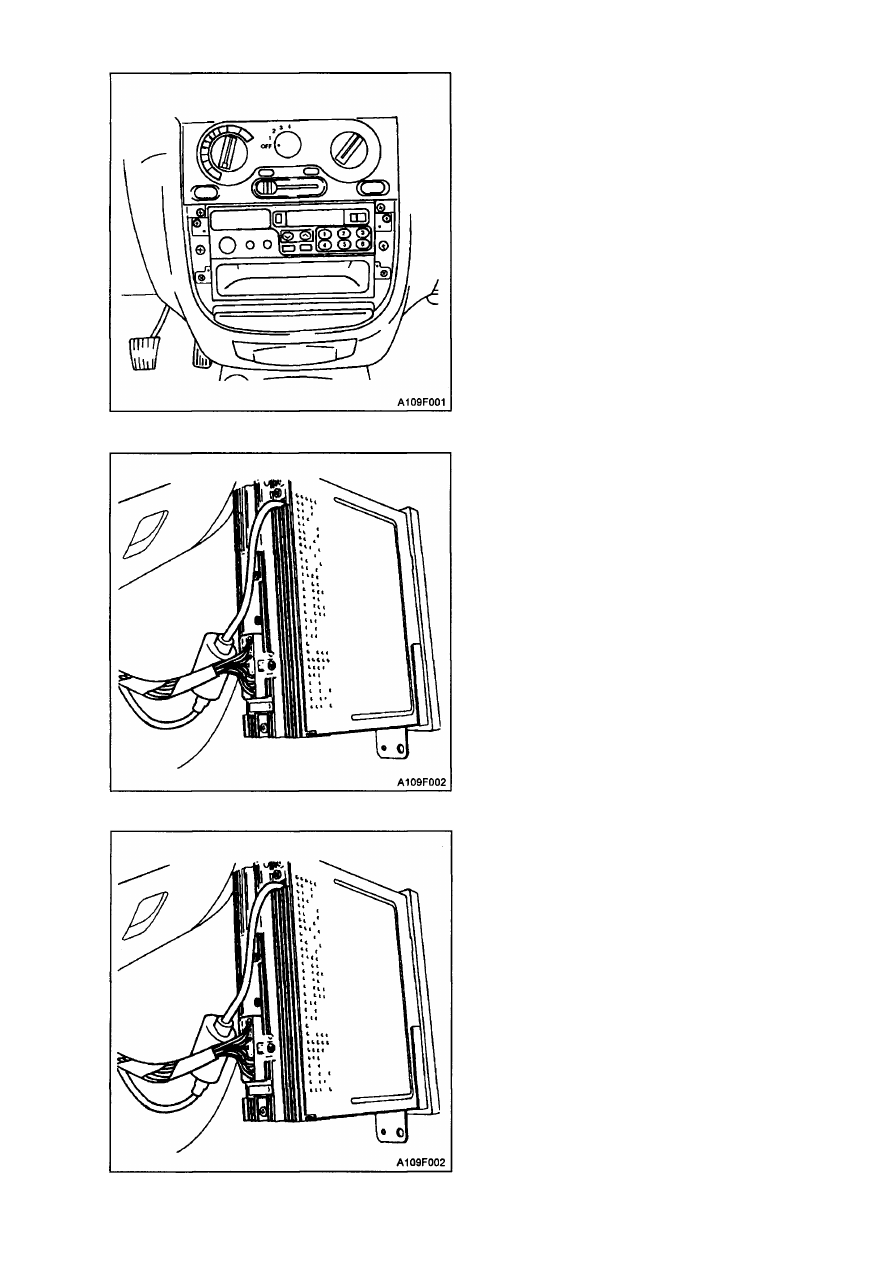

АУДИОСИСТЕМА

(Для левостороннего управления, для
правостороннего - аналогично).
Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель аудио­

системы.

3. Открутите винты и снимите аудио­

систему.

4. Отсоедините разъем аудиосистемы и

провод антенны.

Процедура установки
1. Подсоедините разъем аудиосистемы

и провод антенны.

АУДИОСИСТЕМА 9F-9

2. Наживите винты и установите на мес­

то аудиосистему.
Затяжка

Затяните винты с усилием 6 Н•м.

3. Установите декоративную панель

аудиосистемы.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

5. Введите код безопасности из четырех

цифр аудиосистемы. См. "Безопас­
ность аудиосистемы" в этом раз­
деле.

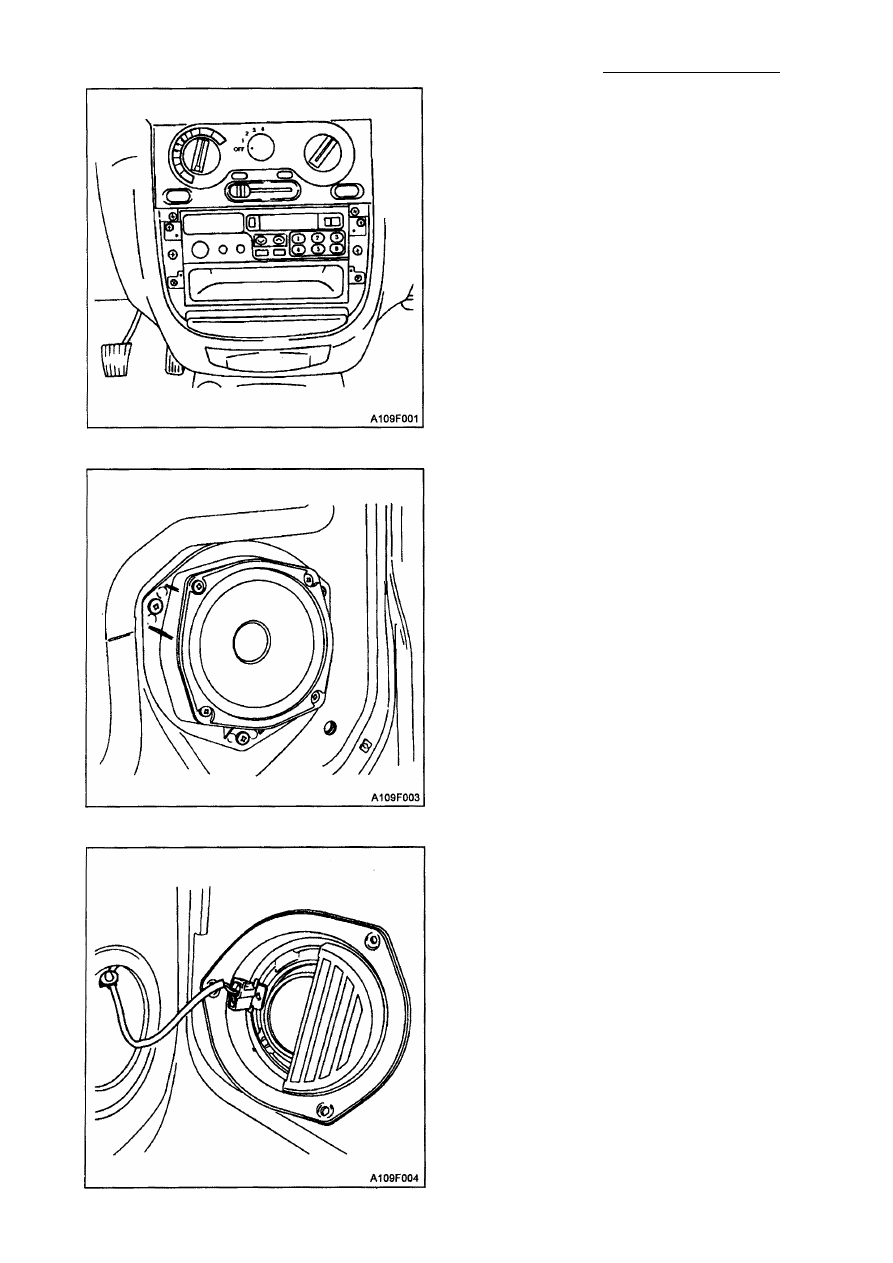

ПЕРЕДНИЕ ГРОМКОГОВОРИТЕЛИ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель зад­

ней двери. См. Раздел 9G, "Внутрен­
няя отделка".

3. Открутите винты и снимите передний

громкоговоритель.

4. Отсоедините разъем.

9F-10 АУДИОСИСТЕМА

Процедура установки
1. Подсоедините разъем.

2. Установите передний громкоговори­

тель и наживите винты.
Затяжка

Затяните винты с усилием 3 Н•м.

3. Установите декоративную панель зад­

ней двери. См. Раздел 9G, "Внутрен­

няя отделка".

4. Подсоедините отрицательный провод

аккумуляторной батареи.

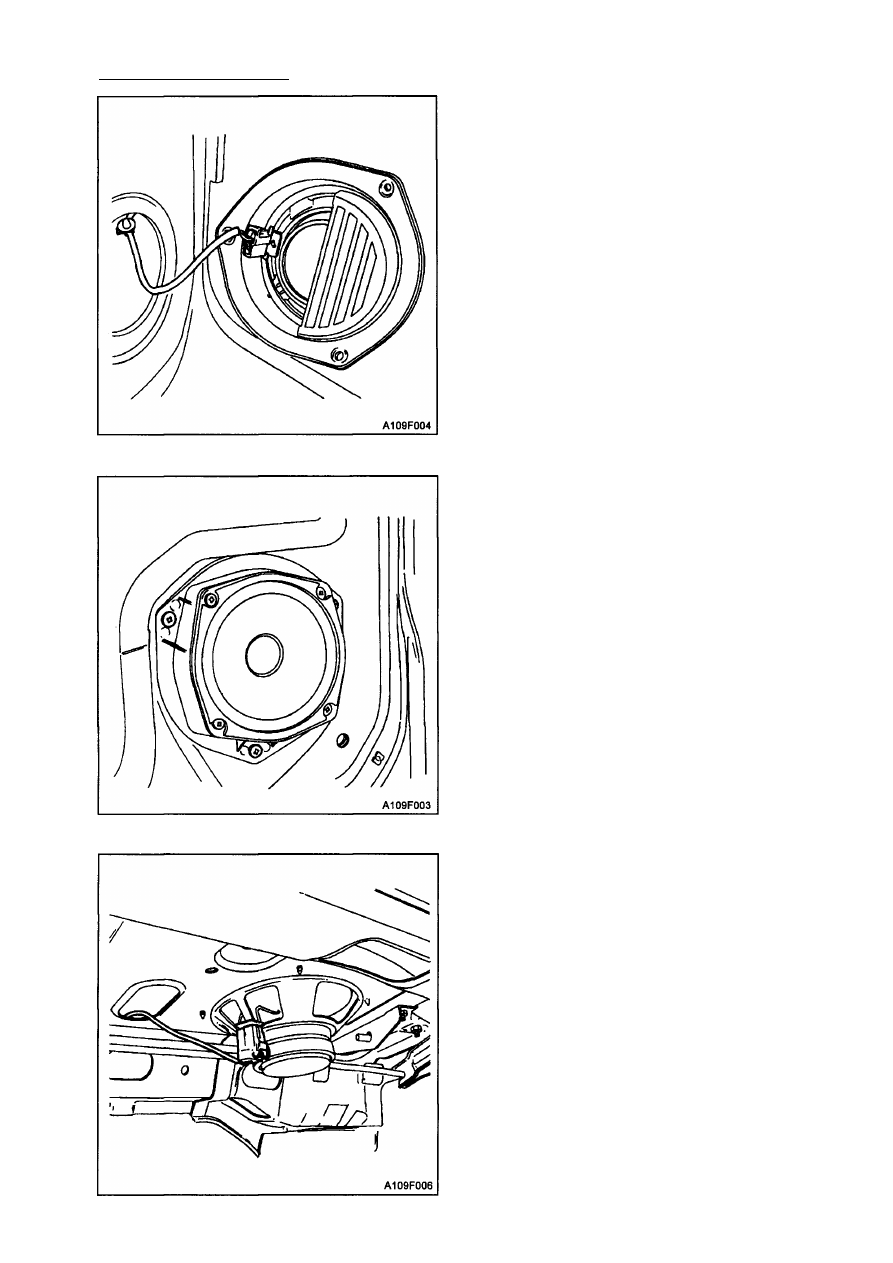

ЗАДНИЕ ГРОМКОГОВОРИТЕЛИ

(НОТЧБЭК)

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную крышку рядом

с громкоговорителями. См. Раздел 9G,

"Внутренняя отделка".

3. Отсоедините электрический разъем.
