Дэу Ланос. Руководство по ремонту - часть 497

ВНУТРЕННЯЯ ОТДЕЛКА 9G-17

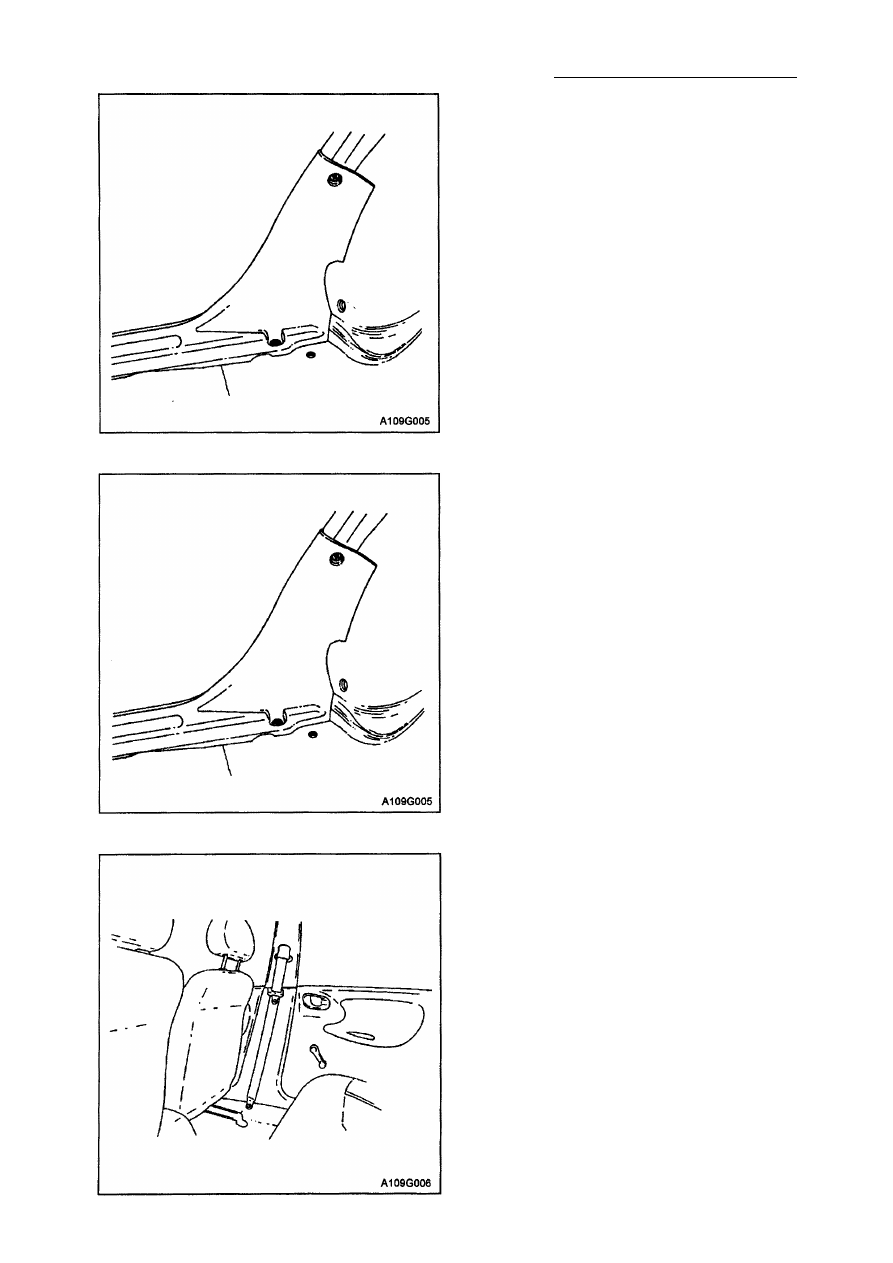

ЗАДНЯЯ ПАНЕЛЬ ВНУТРЕННЕЙ

ОТДЕЛКИ

(Показана для Нотчбэка, для Хетчбэка

с пятью дверями - аналогичная)

Процедура снятия

1. Снимите подушку и спинку заднего си­

денья. См. Раздел 9Н, "Сиденья".

2. Открутите винт, закрепляющий заднюю

панель внутренней отделки.

3. При помощи отвертки снимите заднюю

панель внутренней отделки.

Процедура установки

1. Установите заднюю панель внутренней

отделки.

2. Установите заднюю панель внутренней

отделки, закрепив ее винтом.

3. Установите спинку заднего сиденья,

закрепив ее болтом.

Затяжка

Затяните болт спинки заднего сиденья
с усилием 24 Н•м.

4. Установите подушку заднего сиденья.

См. Раздел 9Н, "Сиденья".

НАПОЛЬНЫЙ КОВРИК

(Стандартный)

Процедура снятия
1. Отсоедините "массу" аккумуляторной

батареи.

2. Снимите правую и левую задние па­

нели внутренней отделки.

3. Открутите болты из стойки и снимите

ремни безопасности левого и правого
нижнего переднего сидений.

4. Снимите левую и правую нижние па­

нели внутренней отделки стойки. См.
главу "Нижняя панель внутренней от­
делки стойки".

9G-18 ВНУТРЕННЯЯ ОТДЕЛКА

5. Снимите передние сиденья. См. Раздел

9Н, "Сиденья".

6. Снимите левую и правую противоудар­

ные панели. См. главу "Противоудар­

ная панель" в этом разделе.

7. При помощи отвертки снимите левую и

правую передние панели внутренней

отделки.

8. Снимите консоль пола. См. главу "Кон­

соль пола" в этом разделе.

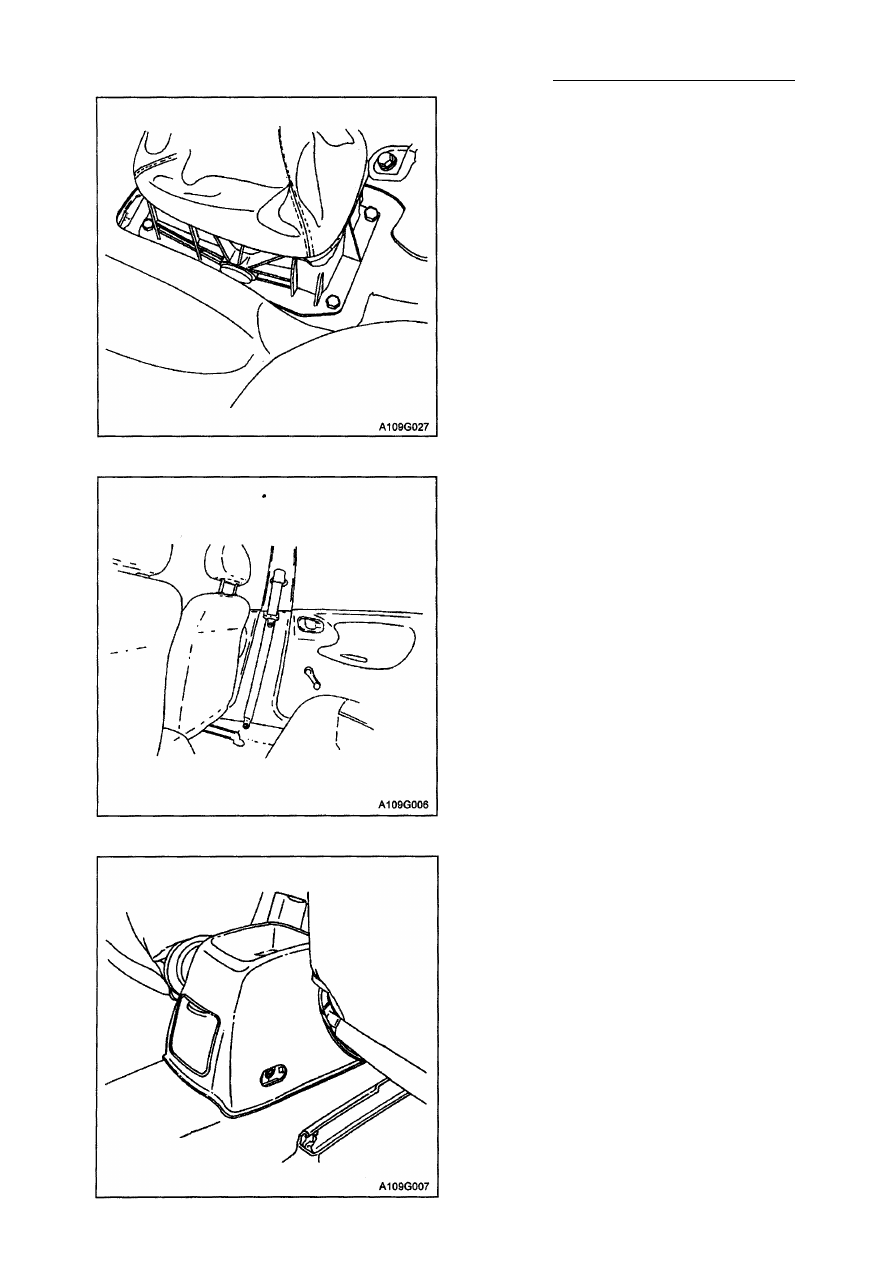

9. Открутите болты чехла коробки пере­

дач (если он входит в комплект обо­

рудования).

10. Переместите корпус коробки передач

(если он входит в комплект оборудова­

ния).

11. Удалите болты и гайки, а также креп­

ления консоли пола.

12. Отсоедините колодку модуля управле­

ния подушкой безопасности.

13. Снимите напольный коврик.

Процедура установки

1. Разложите напольный коврик.

2. Подсоедините колодку модуля управ­

ления подушкой безопасности.

3. При помощи болтов и гаек установите

консоль пола.

Затяжка

Затяните крепежные болты консоли
пола с усилием 5 Н•м.

ВНУТРЕННЯЯ ОТДЕЛКА 9G-19

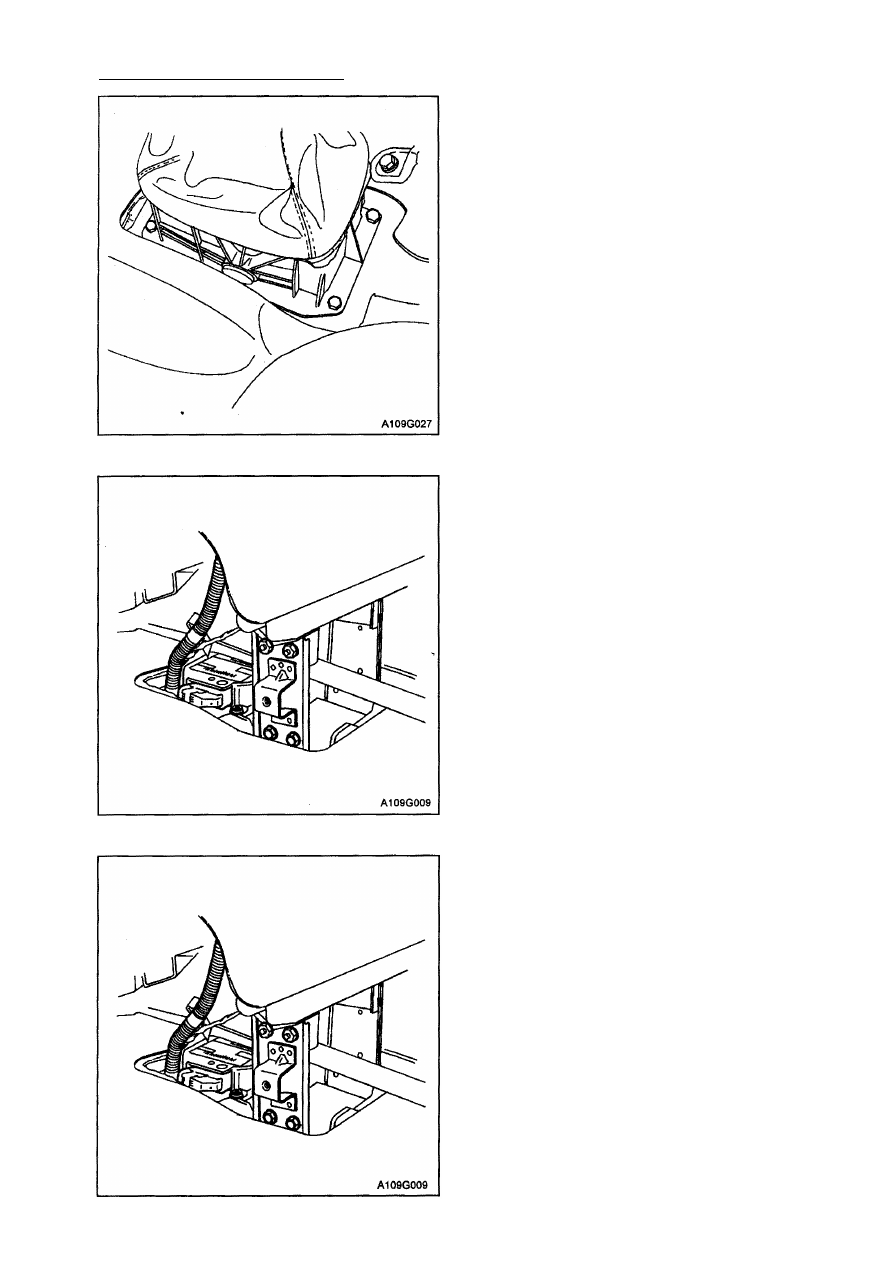

4. Установите чехол коробки передач в

первоначальное положение (если он
входит в комплект оборудования).

5. Наживите болты чехла коробки пере­

дач (если он входит в комплект обору­
дования).

Затяжка

Затяните болты чехла коробки передач
с усилием 5 Н•м.

6. Установите консоль пола. См. главу

"Консоль пола" в этом разделе.

7. Установите левую и правую передние

панели внутренней отделки.

8. Установите левую и правую противо­

ударные панели См. главу "Противо­
ударная панель" в этом разделе.

9. Установите передние сиденья. См. Раз­

дел 9Н, "Сиденья".

10. Установите левую и правую нижние

панели внутренней отделки стойки. См.
главу "Нижняя панель внутренней от­
делки стойки" в этом разделе.

11. Наживите болты крепления ремней бе­

зопасности передних сидений
Затяжка
Затяните анкерные болты ремней бе­
зопасности сидений с усилием 35 Н•м.

12. Установите спинку заднего сиденья.

См. Раздел 9Н, "Сиденья".

13. Установите левую и правую задние

панели внутренней отделки. См. главу

"Задняя панель внутренней отделки"

в этом разделе.

14. Подсоедините "массу" аккумуляторной

батареи.

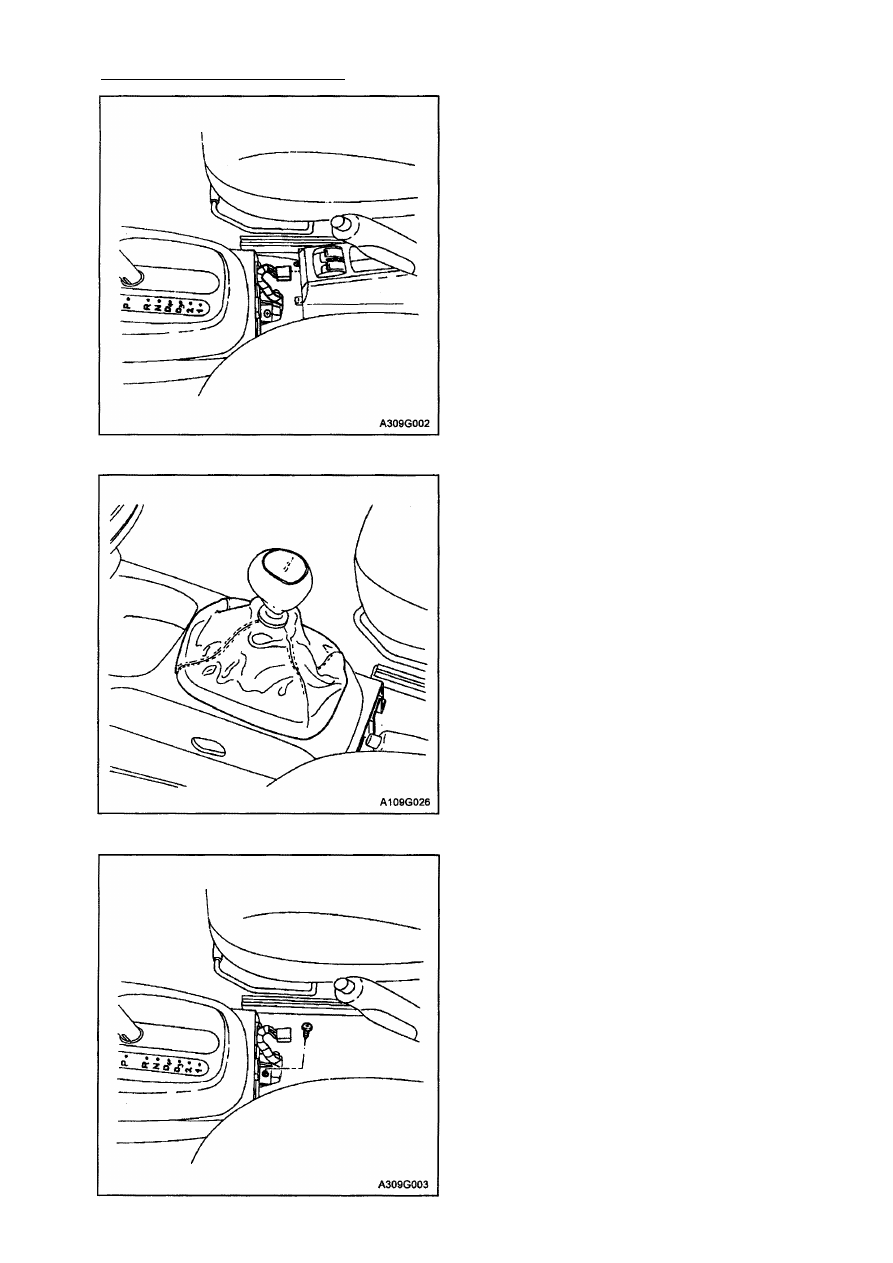

КОНСОЛЬ ПОЛА

(Стандартная)

Процедура снятия

1. Отсоедините массу аккумуляторной

батареи.

2. Передвиньте винты и заднюю часть

консоли пола.

3. Открутите винты и снимите заднюю

часть консоли пола.

9G-20 ВНУТРЕННЯЯ ОТДЕЛКА

4. Отсоедините колодки кнопок управле­

ния электростеклоподъемниками.

5. Отсоедините колодку стояночного тор­

моза от коробки передач (если он вхо­

дит в комплект оборудования).

6. Вывинтите винты из нижней части кон­

соли пола.
