9Е-12 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Вспомогательная диагностика

Для подачи питания в тахометре и спидометре используются одни и те же разъемы на

комбинации приборов. Если спидометр работает, питание поступает на тахометр, если

только колодка в порядке и нет нарушений в цепи на комбинации приборов.
Выходной зажим контроля электронного блока (БЭК) индикатора оборотов коленвала раз­

личается для разных типов коробки передач и двигателей.

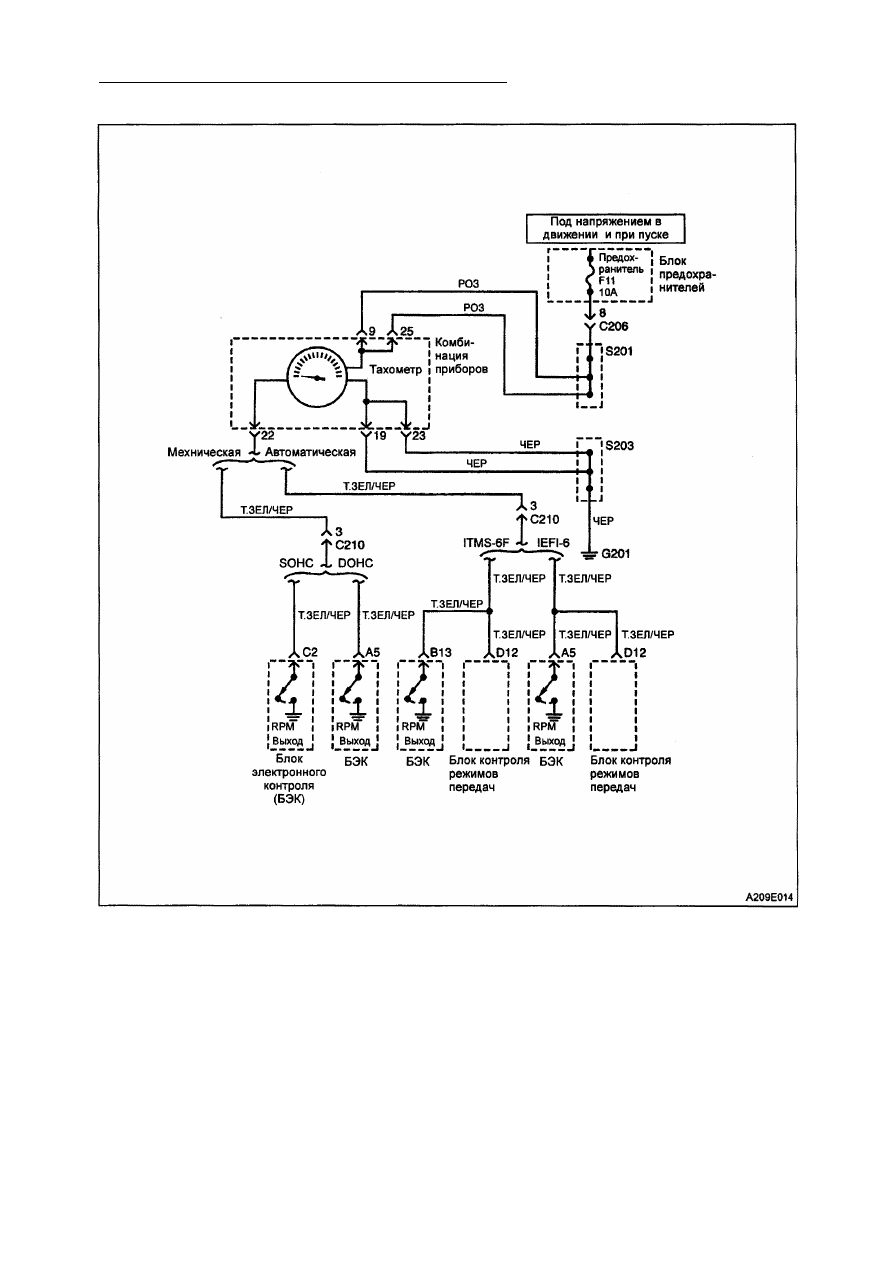

ТАХОМЕТР

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-13

Тахометр не работает

Пункт

Действие

Величина

Да

Нет

1

1. Подсоединить сканер.

2. Проверить коды контрольной диагностики (ККД) не­

поладок двигателя и коробки передач, если автомо­
биль снабжен автоматической трансмиссией.
Проверить показания прибора.

-

Перейти

к п. 2

Перейти

к п. 3

2

Исправить все неисправности, обнаруженные ККД. Все

устранено?

-

Перейти

к п. 3

-

3

Включить зажигание.
Проверить, горят ли предупредительные огни при
включенном зажигании и неработающем двигателе.

-

Перейти

к п. 9

Перейти

к п. 4

4

4. Проверить предохранитель F11.

Он может быть разомкнут.

-

Перейти

к п. 5

Перейти

к п. 6

5

1. Проверить замыкание в цепи и устранить его, если
необходимо.

2. Заменить предохранитель. Ремонт завершен?.

-

Система в

порядке

-

6

Включить зажигание.
Проверить напряжение на предохранителе F11.
Напряжение может не соответствовать заданному.

11  - 1 4 В

Перейти

к п. 8

Перейти

к п. 7

7

Замкнуть разомкнутую цепь подачи напряжения к

предохранителю F11. Ремонт завершен?

-

Система в

порядке

-

8

Замкнуть разомкнутую цепь между предохранителем

F11 и клеммами 9 и 25 приборной доски.
Ремонт завершен?

-

Система в

порядке

-

9

1. Включить зажигание.

2. Проверить сигнал правого и левого поворота.

Проверить, работает ли прерыватель.

-

Перейти

к п. 12

Перейти

к п. 10

10

1. Снять комбинацию приборов.

2. С помощью омметра проверить цепь между "мас­
сой" и клеммами 19 и 23 разъема приборной панели.
Проверить, соответствует ли значение указанному в

таблице.

~0 Ом

Перейти

к п. 12

Перейти

к п. 11

11

Замкнуть цепь "массы" комбинации приборов.

Ремонт завершен?

-

Система в

порядке

-

12

С помощью омметра проверить цепь показаний обо­
ротов между электронным контрольным блоком и
клеммой 22 комбинации приборов.

Проверить, соответствует ли значение указанному в

таблице.

~0 Ом

Перейти

к п. 14

Перейти

к п. 13

13

Замкнуть цепь между БЭК и комбинацией приборов.
Ремонт завершен?

-

Система в

порядке

-

14

Заменить тахометр.
Проверить, как он работает.

-

Система в

порядке

Перейти

к п. 15

15

Заменить БЭК.
Ремонт завершен?

-

Система в

порядке

-

9Е-14 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

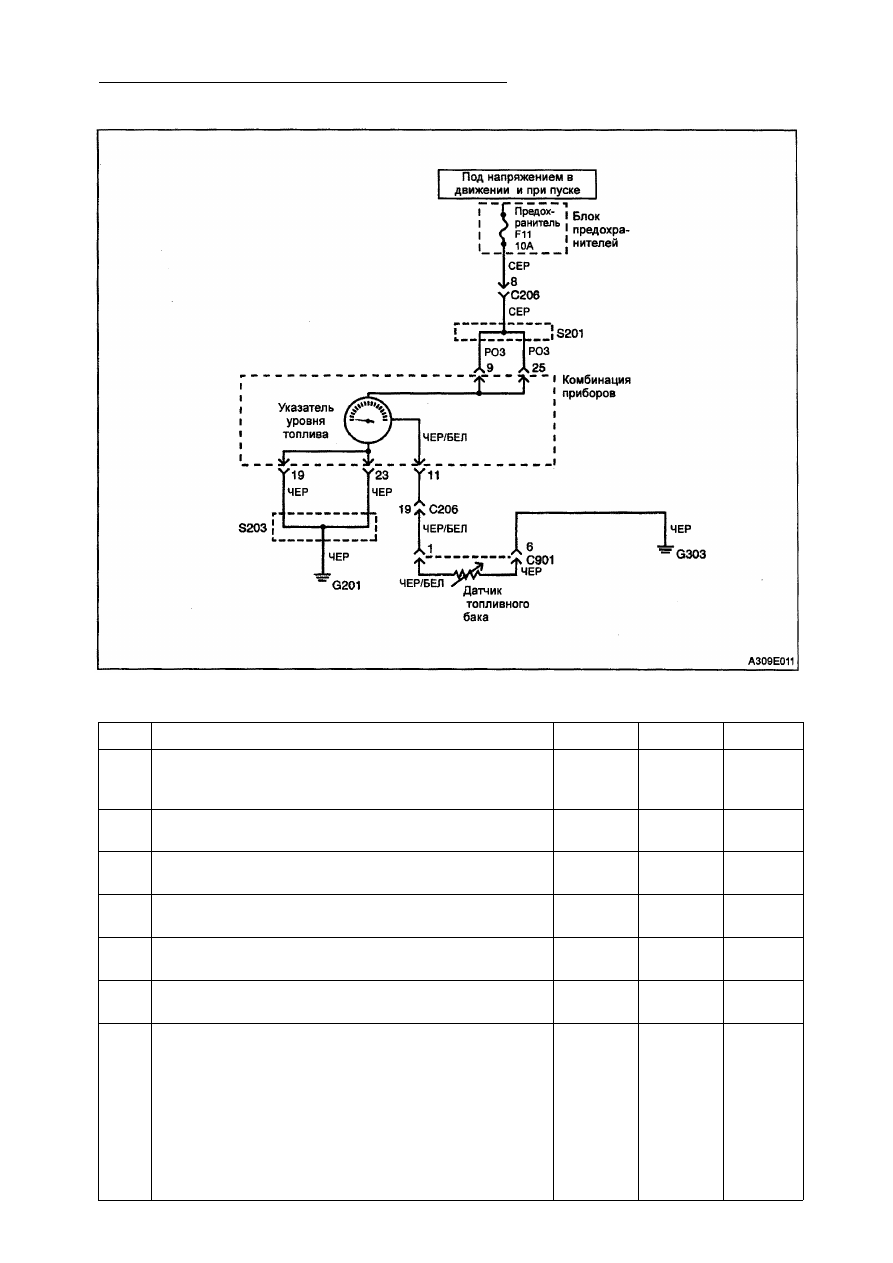

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

Не работает указатель уровня топлива

Пункт

Действие

Величина

Да

Нет

1

Включить зажигание. Проверить показания указателя

уровня топлива. Он может при включенном зажигании
всегда показывать полный бак.

-

Перейти

к п. 2

Перейти

к п. 7

2

Отсоединить датчик. Указатель уровня топлива

должен показывать пустой бак.

-

Перейти

к п. 3

Перейти

к п. 4

3

Заменить датчик. Ремонт завершен?

-

Система в

порядке

-

4

Проверить электропроводку на замыкание на "массу"
между датчиком и указателем уровня топлива.

-

Перейти

к п. 5

Перейти

к п. 6

5

Устранить замыкание. Ремонт завершен?

-

Система в

порядке

-

6

Заменить указатель уровня топлива топлива.

Ремонт завершен?

-

Система в

порядке

-

7

1. Отсоединить электрический разъем датчика

топливного бака.
2. Включить зажигание.
3. Проверить напряжение на разъеме С901 датчика уз­
ла, клемме", электропроводки пола. Разъем С901 сое­
диняет электропроводку на полу с электропроводкой
топливного бака.

Проверить, показывает ли вольтметр заданное

значение.

11  - 1 4 В

Перейти

к п. 9

Перейти

к п. 8

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-15

Не работает указатель уровня топлива (окончание)

Пункт

Действие

Величина

Да

Нет

8

Замкнуть разомкнутую цепь между указателем уровня
топлива и датчиком бензобака. Ремонт завершен?

-

Система в

порядке

-

9

Проверить исправность цепи между разъемом С901

датчика бензобака, клеммой 6 и "массой".

Проверить, соответствует ли значение заданному.

~0 Ом

Перейти

к п. 11

Перейти

к п. 10

10

Замкнуть разомкнутую цепь или исправить "массу".

Ремонт завершен?

-

Система в

порядке

-

11

1. При отсоединенном разъеме С901 установить разъ­

ем для проводов между "массой" и С901, клеммой 1 на

полу у электропроводки.

2. Включить зажигание.

Проверить показания датчика. Он должен показывать
полный бак.

-

Перейти

к п. 3

Перейти

к п. 6
