9Е-4 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

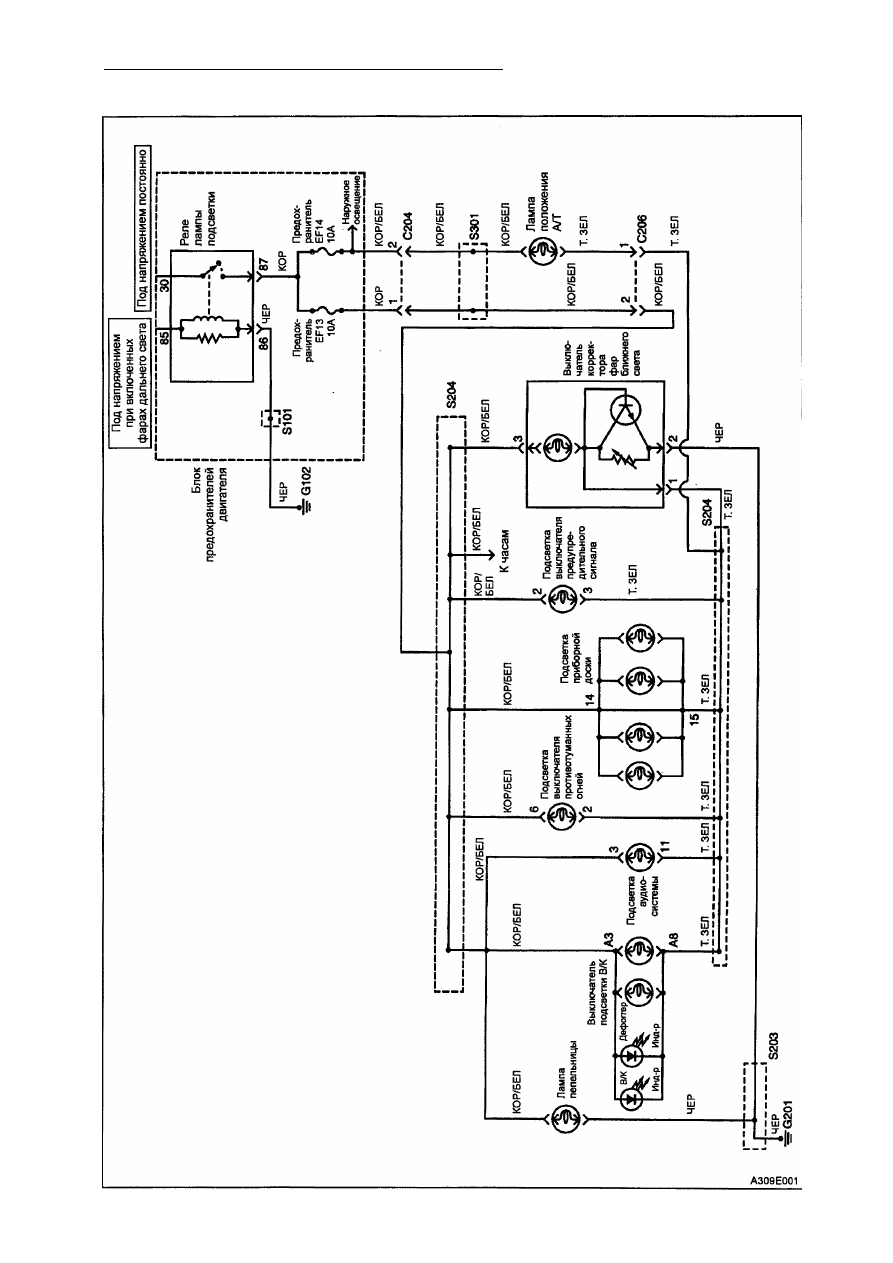

ОСВЕЩЕНИЕ ПАНЕЛИ ПРИБОРОВ

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-5

ДИАГНОСТИКА

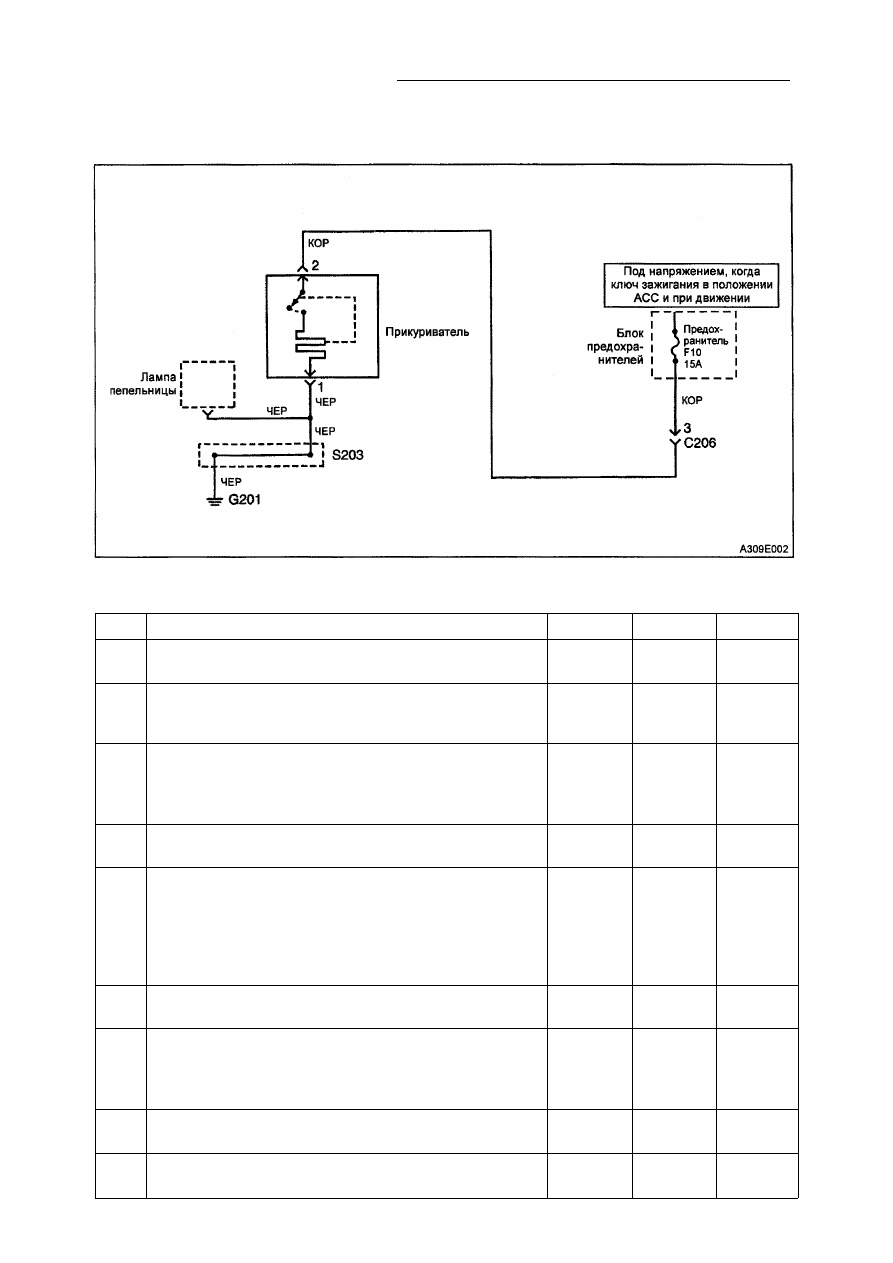

ПРИКУРИВАТЕЛЬ

Лампа прикуривателя не работает

Пункт

Действие

Величина

Да

Нет

1

Проверить предохранитель F10. Он может быть
разомкнут.

-

2

1. Проверить замыкание в цепи. Устранить его, если

нужно.
2. Заменить предохранитель. Ремонт завершен?

-

Система в

порядке

-

3

1. Повернуть ключ зажигания в положение АСС.

2. Проверить напряжение на предохранителе F10 с по­

мощью вольтметра. Величина напряжения может не

соответствовать указанной в таблице.

11 -14 В

Перейти

к п. 5

Перейти

к п. 4

4

Замкнуть цепь подачи напряжения к предохранителю

F10. Ремонт завершен?

-

Система в

порядке

-

5

1. Снять электрический разъем сзади прикуривателя.

2. Повернуть ключ зажигания в положение АСС.
3. Проверить напряжение на коричневом проводе с

помощью вольтметра.
Величина напряжения может не соответствовать

указанной в таблице.

11 -14 В

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть цепь между предохранителем F10 и прикури­
вателем. Ремонт завершен?

-

Система в

порядке

-

7

Повернуть ключ зажигания в положение АСС и уста­
новить вольтметр у разъема прикуривателя между
коричневым и черным проводом. Величина напряже­
ния может не соответствовать указанной в таблице.

11 -14 В

Перейти

к п. 9

Перейти

к п. 8

8

Проверить "массу". Ремонт завершен?

-

Система в

порядке

-

9

Замените прикуриватель. Ремонт завершен?

-

Система в

порядке

-

9Е-6 КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

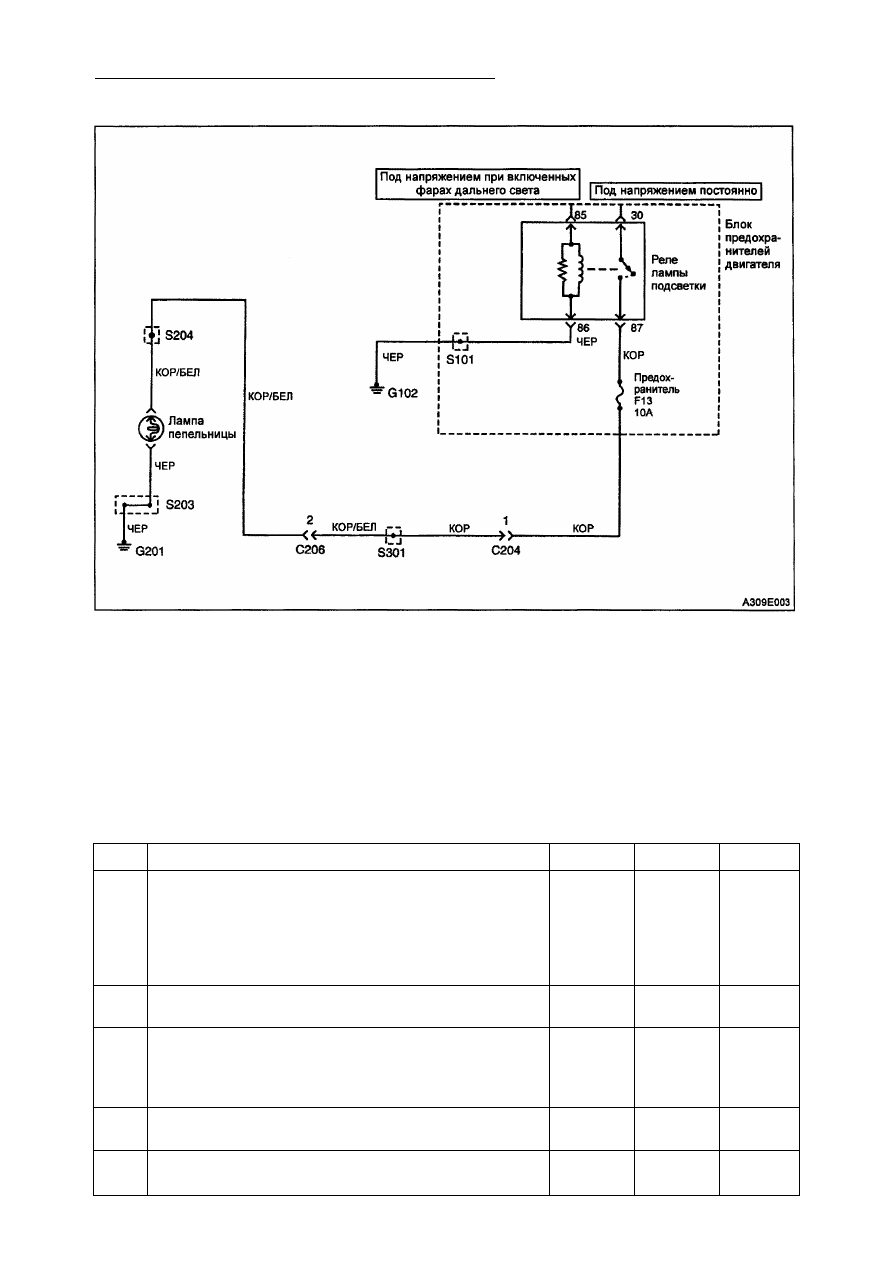

ПЕПЕЛЬНИЦА

Вспомогательная диагностика:

Если питание не поступает к колодке S204, будут нарушены все следующие функции:
подсветка выключателя регулятора кондиционера, подсветка аудиосистемы, звуковой
сигнал включения фар дальнего света, подсветка приборной доски, подсветка выключателя
предупредительного сигнала.

Не работает лампа пепельницы,

все другие лампы комбинации приборов в порядке

Пункт

Действие

Величина

Да

Нет

1

1. Включить свет.

2. Вытащить лампу пепельницы из гнезда.
3. Проверить напряжение в гнезде с помощью
вольтметра.

Величина напряжения может не соответствовать

указанной в таблице.

11 -14 В

Перейти

к п. 3

Перейти

к п.2

2

Замкнуть цепь между гнездом и разъемом S204.

Ремонт завершен?

-

Система в

порядке

-

3

1. Включить свет.

2. С помощью омметра проверить сопротивление
"массы" гнезда лампы. Величина сопротивления может
не соответствовать указанной в таблице.

~0 Ом

Перейти

к п. 5

Перейти

к п. 4

4

Замкнуть цепь между гнездом лампы пепельницы и
"массой" G201. Ремонт завершен?

-

Система в

порядке

-

5

Заменить лампочку пепельницы. Ремонт завершен?

-

Система в

порядке

-

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-7

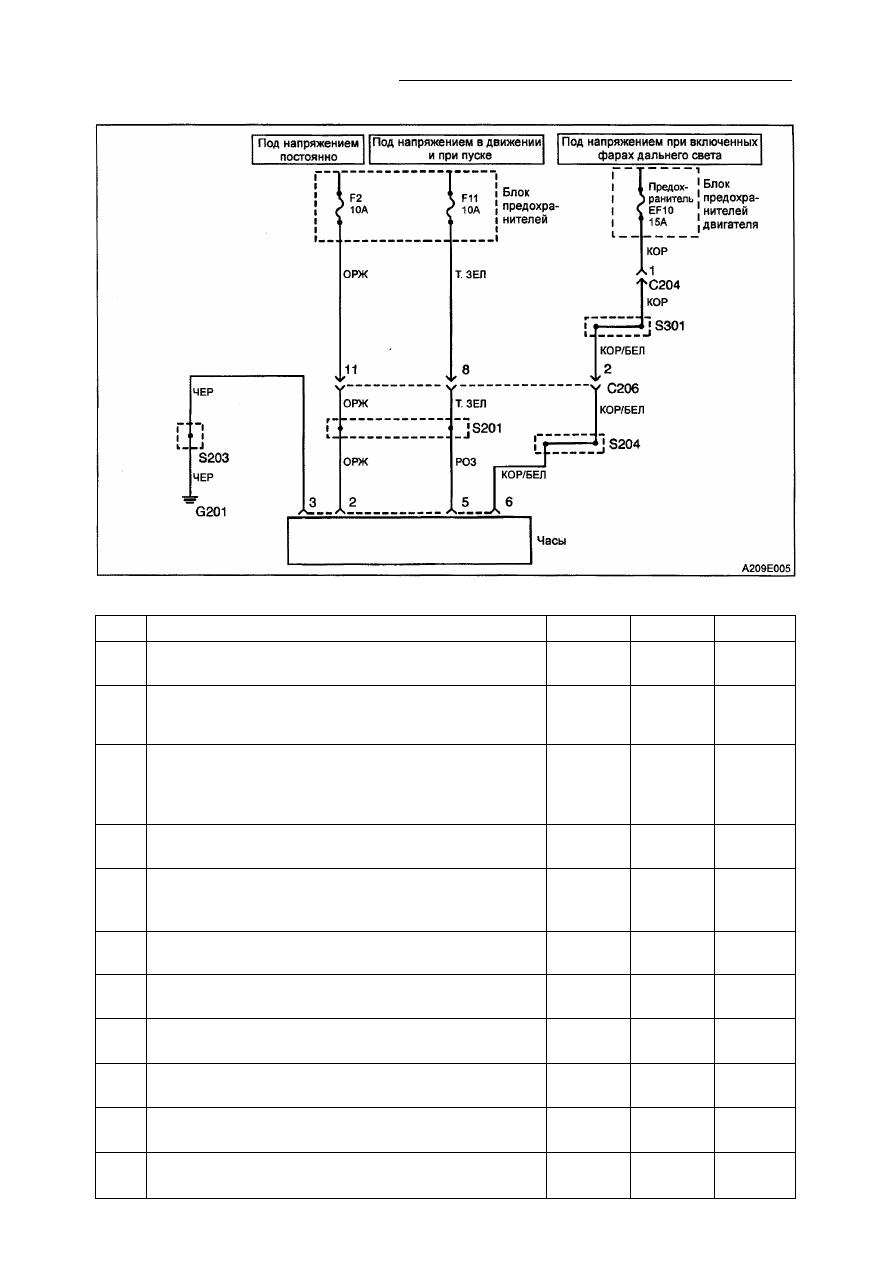

ЧАСЫ

Часы не работают

Пункт

Действие

Величина

Да

Нет

1

1. Проверить предохранители F2 и F11. Один из них

может быть разомкнут.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверить замыкание в цепи. Устранить его, если
нужно.

2. Заменить предохранители. Ремонт завершен?

-

Система в

порядке

-

3

1. Включить зажигание.

2. Проверить напряжение на предохранителях F2 и F11
с помощью вольтметра. Величина напряжения может

не соответствовать указанной в таблице.

11 -14 В

Перейти

к п. 5

Перейти

к п. 4

4

Замкнуть цепь подачи напряжения к предохранителю.
Ремонт завершен?

-

Система в

порядке

-

5

Проверить напряжение на зажиме 2 колодки часов с
помощью вольтметра. Величина напряжения может не

соответствовать указанной в таблице.

11 - 14 В

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть цепь между предохранителем F2 и клеммой 2
разъема часов. Ремонт завершен?

-

Система в

порядке

-

7

Включить зажигание. На клемме 5 разъема часов
может не быть напряжения.

-

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть цепь между предохранителем F11 и клеммой
5 разъема часов. Ремонт завершен?

-

Система в

порядке

-

9

Проверить цепь между клеммой 5 разъема часов и

"массой".

~0 Ом

Перейти

к п. 10

Перейти

к п. 11

10  Заменить часы. Ремонт завершен?

-

Система в

порядке

-

11

Замкнуть цепь между клеммой 5 разъема часов и
"массой" G201. Ремонт завершен?

-

Система в

порядке

-
