9Е - 8 КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

ПОДСВЕТКА КОМБИНАЦИИ ПРИБОРОВ

Лампы подсветки комбинации приборов не горят

Пункт

Действие

Величина

Да

Нет

1

1. Проверить предохранитель EF13.

Он может быть разомкнут.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверить наличие короткого замыкания на "массу".

Устраните неисправность.

2. Заменить предохранитель. Ремонт завершен?

-

Система в

порядке

-

3

1. Включить выключатель лампы.

2. Проверить напряжение на предохранителе EF13 с

помощью вольтметра. Величина напряжения может не

соответствовать указанной в таблице.

11  - 1 4 В

Перейти

к п. 5

Перейти

к п. 4

4

Замкнуть цепь подачи напряжения к предохранителю

EF13. Ремонт завершен?

-

Система в

порядке

-

5

С помощью омметра проверить сопротивление между
"массой" и черным проводом разъема выключателя
регулятора света. Величина сопротивления может не
соответствовать указанной в таблице.

0

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть цепь на "массу".

Ремонт завершен?

-

Система в

порядке

-

7

1. Включить выключатель лампы.

2. Проверить напряжение на коричнево-белом проводе
разъема выключателя регулятора света с помощью
вольтметра. Величина напряжения может не соответ­
ствовать указанной в таблице.

11  - 1 4 В

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть цепь между предохранителем EF13 и
коричнево-белым проводом разъема выключателя
регулятора света. Ремонт завершен?

-

Система в

порядке

-

9

1. Отсоединить выключатель регулятора света.

2. Включить выключатель лампы.
3. Проверить напряжение на темно-зеленом проводе
разъема выключателя регулятора света с помощью

вольтметра. Величина напряжения может не соответ­

ствовать указанной в таблице.

11 - 14В

Перейти

к п. 11

Перейти

к п. 10

10

Замкнуть цепь между темно-зеленым проводом разъе­
ма выключателя регулятора света и колодкой S204.
Ремонт завершен?

-

Система в

порядке

-

11  Заменить выключатель регулятора света.

-

Система в

порядке

-

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-9

Примечание: При проверке гнезда для лампы вольтметром или пробной лампой не каса­

ться одновременно положительного и отрицательного контакта одним проводом. Это может

повредить предохранитель.

Пункт

Действие

Величина

Да

Нет

1

1. Проверить предохранитель EF14. Он может быть

разомкнут.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверить наличие короткого замыкания на "массу".

Устраните неисправность.
2. Заменить предохранитель. Ремонт завершен?

-

Система в

порядке

-

3

1. Включить выключатель лампы.

2. Проверить напряжение на предохранителе EF14 с

помощью вольтметра. Величина напряжения может не

соответствовать указанной в таблице.

11  - 1 4 В

Перейти

к п. 5

Перейти

к п. 4

4

Замкнуть разомкнутую цепь подачи напряжения к
предохранителю EF14. Ремонт завершен?

-

Система в

порядке

-

5

1. Включить выключатель лампы.

2. Снять лампу автоматического режима в блоке

коробки передач.
3. Проверить напряжение в гнезде лампы с помощью
вольтметра. Величина напряжения может не соответ­
ствовать указанной в таблице.

11 - 14 В

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть разомкнутую цепь между гнездом лампы
автоматического режима в блоке коробки передач и

предохранителем EF14. Ремонт завершен?

-

Система в

порядке

-

7

1. Включить выключатель лампы.

2. Снять лампу автоматического режима в блоке

коробки передач.

3. С помощью омметра проверить сопротивление меж­
ду цепью "массы" и гнездом лампы. Величина сопро­
тивления может не соответствовать указанной в
таблице.

~0 Ом

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть разомкнутую цепь между гнездом лампы
автоматического режима в блоке коробки передач и
"массой". Ремонт завершен?

-

Система в

порядке

-

9

Заменить лампу автоматического режима в блоке

коробки передач. Ремонт завершен?

-

Система в

порядке

-

Не горят лампы подсветки автоматического режима

в блоке коробки передач

9Е-10 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-11

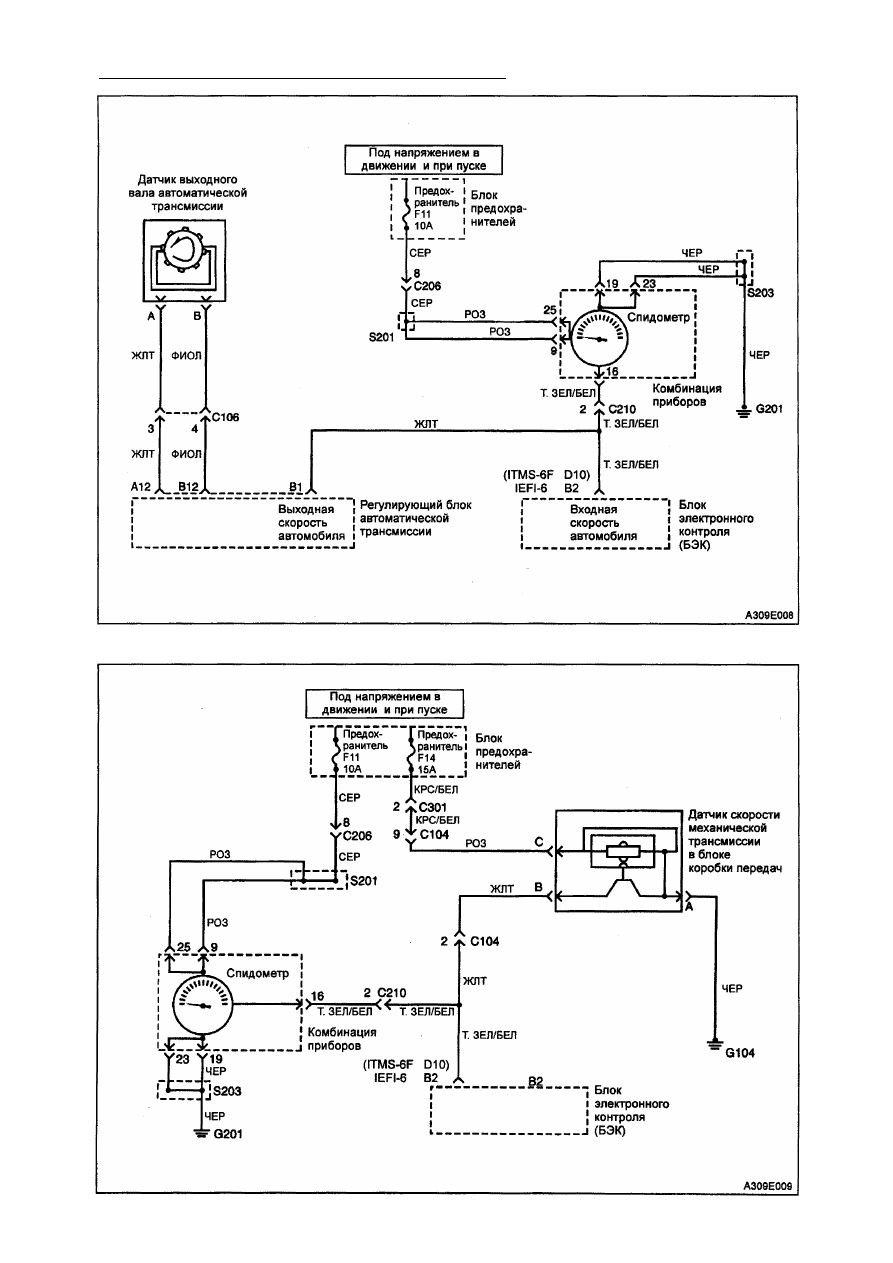

СПИДОМЕТР

Спидометр не работает, другие указатели и контрольные лампы в

порядке

Вспомогательная диагностика

Двигатели объемом 1,3 л и 1,6 л снабжены контрольным блоком ITMS. Двигатель объемом

1,5 л снабжен контрольным блоком IEFI.

Пункт

Действие

Величина

Да

Нет

1

1. Подсоединить сканер.

2. Проверить коды (ККД) контрольной диагностики
неполадок двигателя.

Проверить, установлен ли ККД датчика скорости

автомобиля.

-

См. раз. 1F

"Контроль

двигателя"

Перейти

к п. 2

2

1. Выключить зажигание.

2. Отсоединить разъем 24-клеммного контрольного
блока (БЭК) электронного устройства.
3. Снять приборную панель.
4. Проверить цепь между клеммой В2 БЭК (для конт­

рольного модуля ITMC-D10) и клеммой 16 разъема
комбинации приборов.
Проверить, показывает ли омметр указанное значение.

~0 Ом

Перейти

к п. 4

Перейти

к п. 3

3

Замкнуть разомкнутую цепь между клеммой 16
разъема комбинации приборов и БЭК.

-

Система в

порядке

-

4

Заменить спидометр. Ремонт завершен?

-

Система в

порядке

-
