9Е  - 1 6 КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

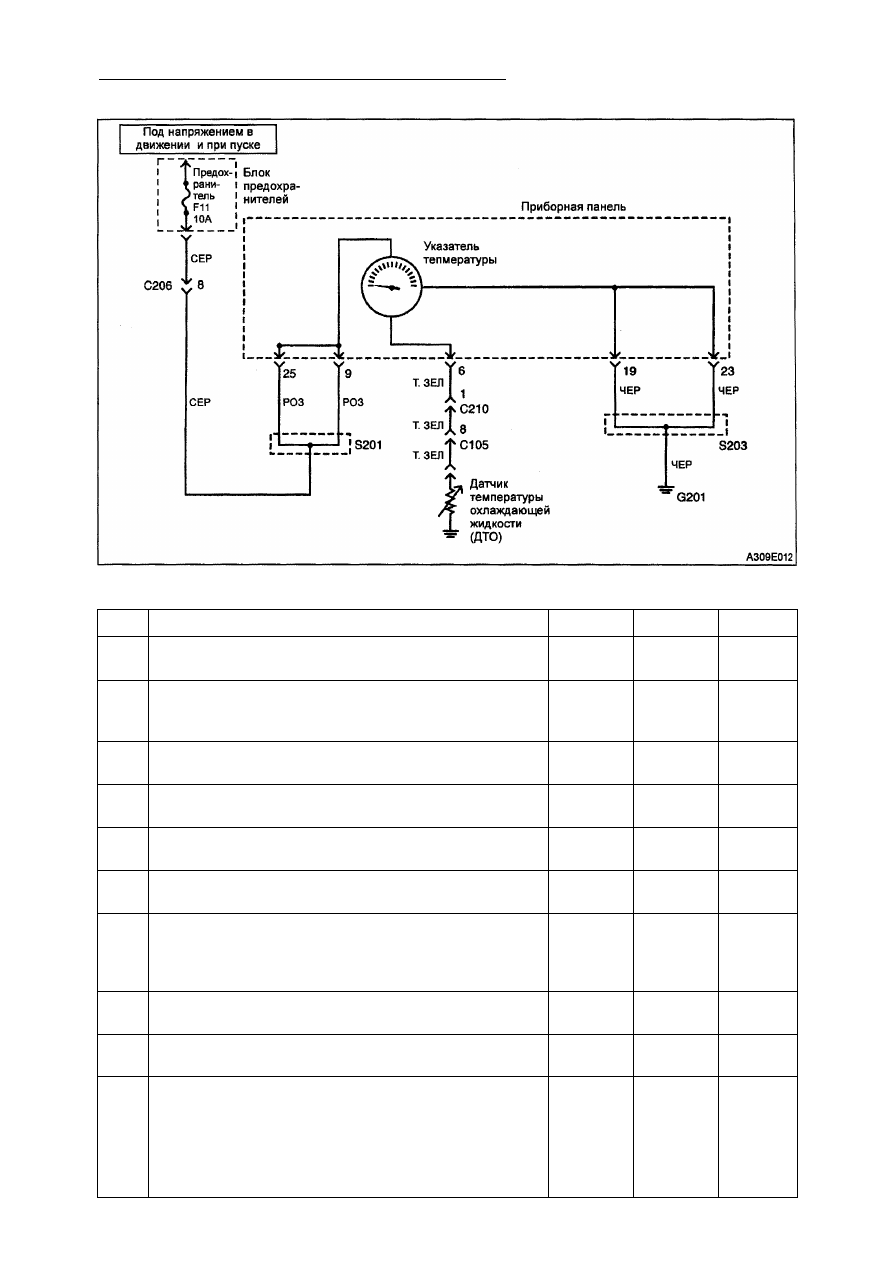

УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ

Н е работает  у к а з а т е л ь  т е м п е р а т у р ы ,  о с т а л ь н ы е  у к а з а т е л и

работают нормально

Пункт

Действие

Величина

Да

Нет

1

Пусть двигатель остынет до комнатной температуры.
При включенном зажигании стрелка в конце шкалы?

-

Перейти

к п. 7

Перейти

к п. 2

2

Отключить электрический разъем датчика темпера­
туры охлаждающей жидкости (ДТО). Стрелка должна
переместиться до начала шкалы.

-

Перейти

к п. 3

Перейти

к п. 4

3

Заменить ДТО.
Ремонт завершен?

-

Система в

порядке

-

4

Проверить замыкание на массу между ДТО и темпера­

турным указателем.

-

Перейти

к п. 5

Перейти

к п. 6

5

Устранить замыкание.

Ремонт завершен?

-

Система в

порядке

-

6

Заменить температурный указатель.
Ремонт завершен?

-

Система в

порядке

-

7

1. Отсоединить ДТО.

2. Включить зажигание на ДТО.
3. Проверить напряжение на ДТО. Проверить, соответ­
ствует ли величина напряжения заданному.

11  - 1 4 В

Перейти

к п. 10

Перейти

к п. 8

8

Проверить цепь между ДТО и указателем

температуры.

-

Перейти

к п. 9

Перейти

к п. 6

9

Замкнуть разомкнутую цепь между ДТО и указателем
температуры. Ремонт завершен?

-

Система в

порядке

-

10

1. Отсоединить ДТО.

2. Установить разъем для проводов между разъемом

ДТО и "массой".

3. Включить зажигание.
Стрелка датчика должна передвинуться в конец шка­

лы.

-

Перейти

к п. 3

Перейти

к п. 6

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-17

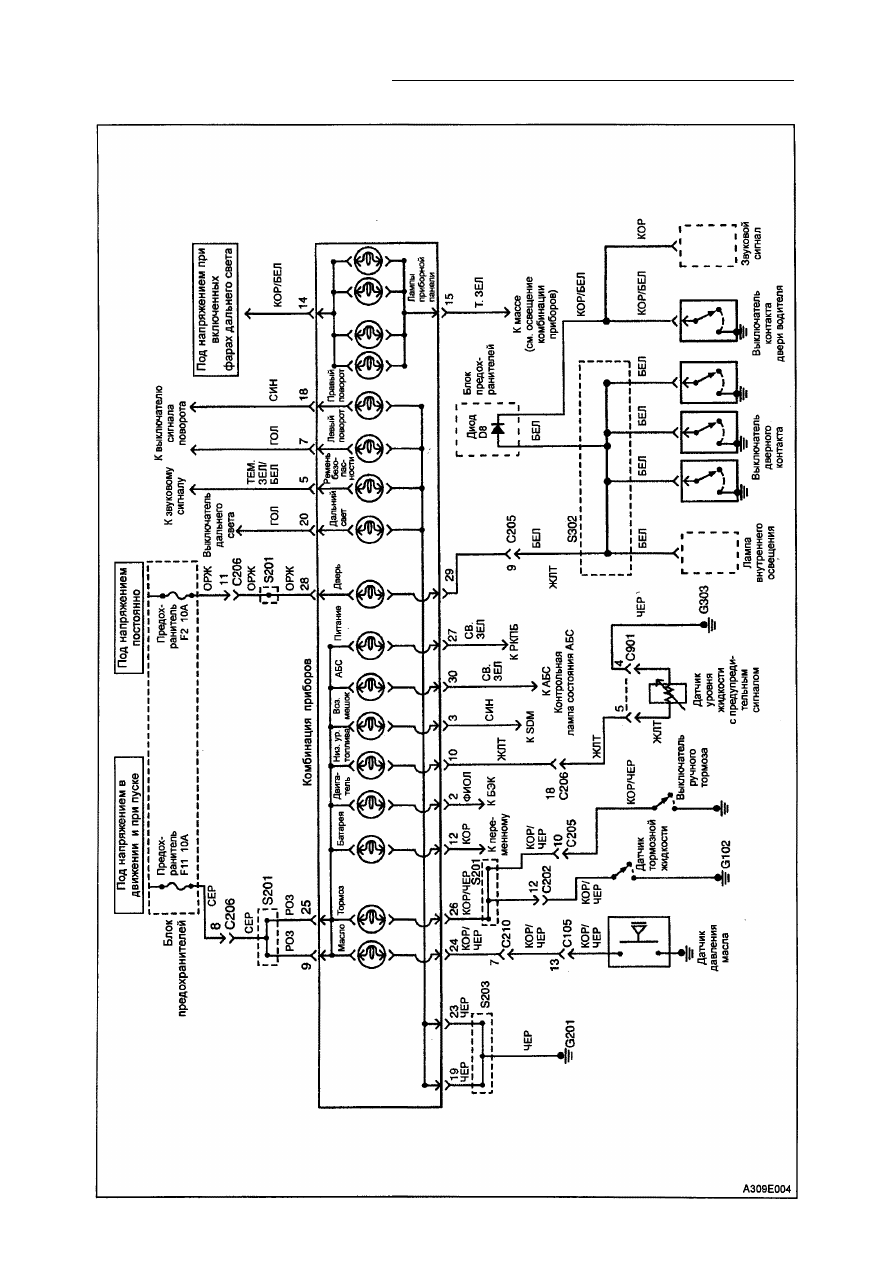

ЛАМПЫ ИНДИКАТОРОВ КОМБИНАЦИИ ПРИБОРОВ

9Е -18 КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

ЛАМПЫ ИНДИКАТОРОВ КОМБИНАЦИИ ПРИБОРОВ

Не работают лампы предупредительного сигнала

Пункт

Действие

Величина

Да

Нет

1

Проверить предохранитель F11. Он может быть
разомкнут.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверить замыкание в цепи и устранить его.

2. Заменить предохранитель. Ремонт завершен?

-

Система в

порядке

-

3

1. Включить зажигание.

2. Проверить напряжение на предохранителе F11.

Напряжение может не соответствовать заданному.

11 -14 В

Перейти

к п. 5

Перейти

к п. 4

4

Замкнуть разомкнутую цепь подачи напряжения к
предохранителю F11. Ремонт завершен?

-

Система в

порядке

-

5

1. Снять комбинацию приборов.

2. Отсоединить разъемы В (клеммы 9-20) и С (клеммы
21-30) комбинации приборов.
3. Включить зажигание.

4. Проверить напряжение на клеммах 9 и 25.

Напряжение может не соответствовать заданному.

11 -14 В

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть разомкнутую цепь между предохранителем

F11 и клеммами 9 и 25 комбинации приборов.
Ремонт завершен?

-

Система в

порядке

-

7

Проверить лампы индикаторов комбинации приборов.
Они могли перегореть.

-

Перейти

к п. 9

Перейти

к п. 8

8

1. Заменить перегоревшие лампы.

2. Проверить систему подачи напряжения от генерато­

ра. Напряжение может быть выше нормы.

3. Исправить систему подачи напряжения. Ремонт
завершен?

-

Система в

порядке

-

9

Заменить комбинацию приборов.

-

Система в

порядке

-

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-19

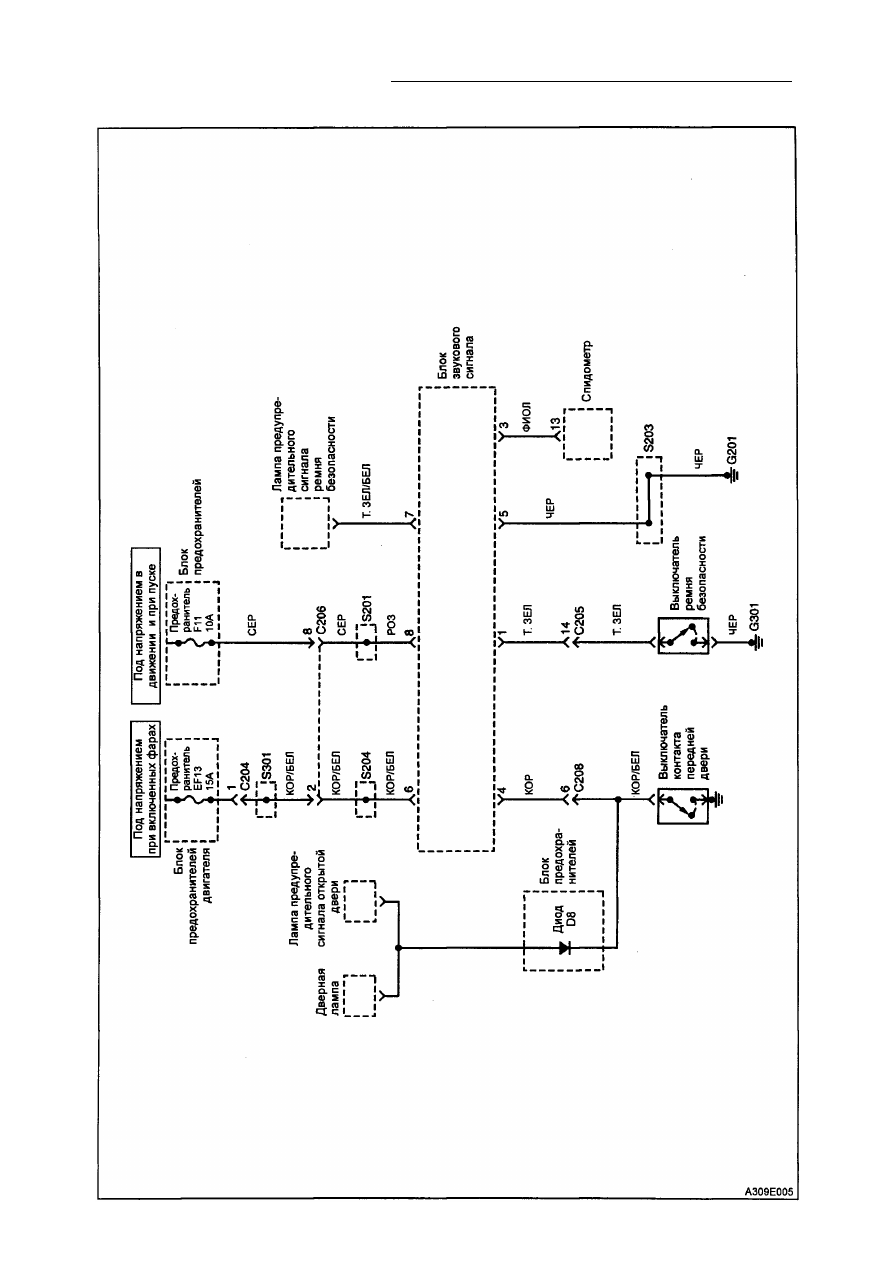

БЛОК ЗВУКОВОГО СИГНАЛА
