НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-13

КОД 02 - Цепь введения в действие надувной подушки безопасности

водителя, сопротивление слишком малое

Пункт

Действие

Величина

Да

Нет

1

1. Снимите модуль надувной подушки безопасности

водителя.
2. Надежно укрепите модуль надувной подушки
безопасности водителя декоративной поверхностью
вверх.
3. Подсоедините омметр к выводам электрического
разъема проводки для модуля надувной подушки
безопасности водителя.
* Смотрите "Диагностическую иллюстрацию 3" в
этом разделе.

Показывает омметр указанную величину?

Перейти

к п. 2

Перейти

к п. 4

2

1. Установите блок индикации и диагностики.

2. Подсоедините отрицательный провод
аккумулятора.
3. Установите сканер в положение "СТЕРЕТЬ КОД".
4. Проведите проверку системы диагностики.

Код 02 все еще показывает наличие неисправности?

-

Перейти

к п. 3

Система в

порядке

3

1. Замените модуль надувной подушки безопасности

водителя.
2. Подсоедините отрицательный провод
аккумулятора.
Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

4

1. Отсоедините электрический разъем проводки

часовой пружины на нижней рулевой колонке.
2. Подсоедините омметр к выводам электрического

разъема часовой пружины сбоку блока индикации и

диагностики.
* Смотрите "Диагностическую иллюстрацию 4" в
этом разделе.

Показывает омметр указанную величину?

Перейти

к п. 5

Перейти

к п. 6

5

1. Замените часовую пружину.

2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

6

1. Замените проводку надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора
Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

8В -14 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

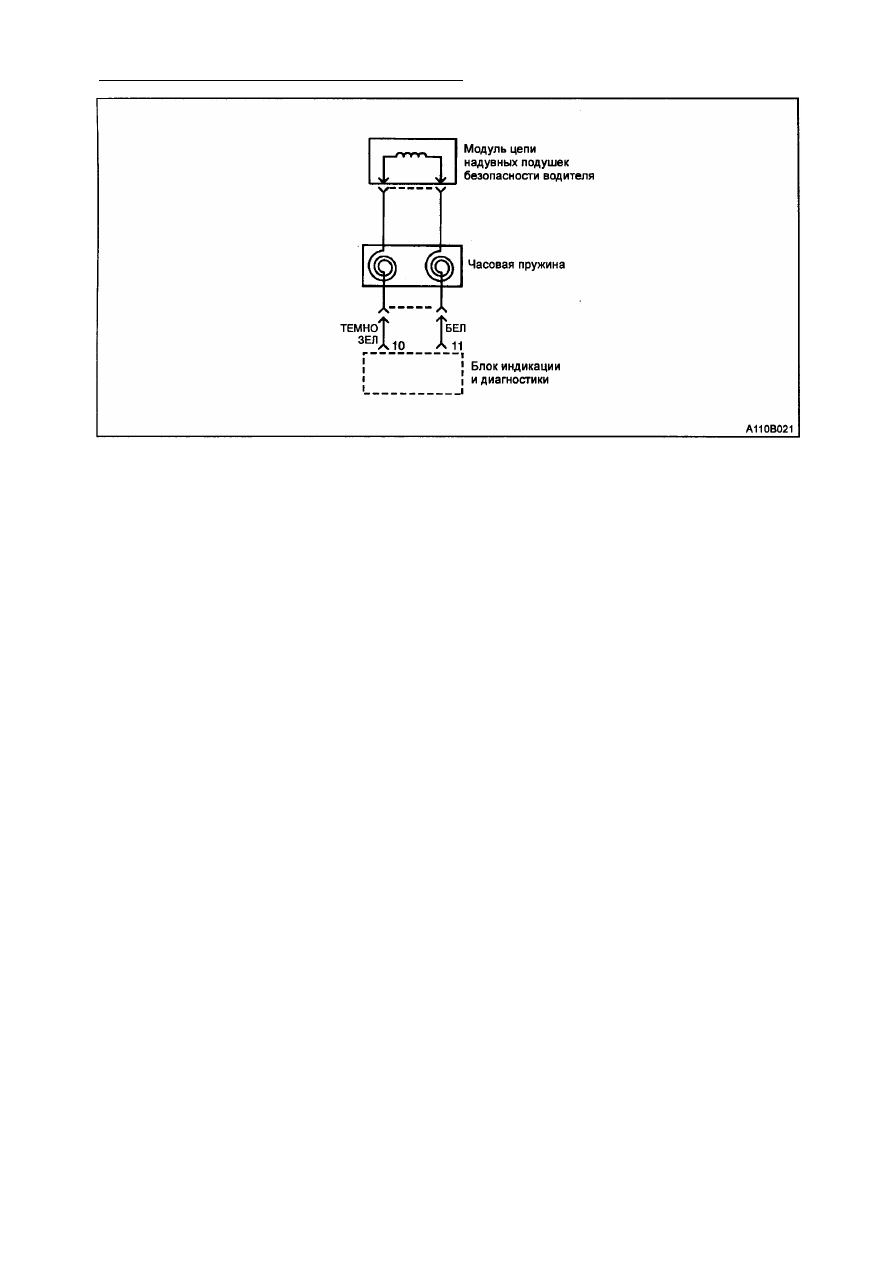

КОД НЕИСПРАВНОСТИ 03

ЦЕПЬ ВВЕДЕНИЯ В ДЕЙСТВИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ, КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

Описание цепи

Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.
После проведения этого тестирования, блок
индикации и диагностики проверяет цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики позволяет
очень малому току течь через цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики контроли­
рует сопротивление цепи во время этой
проверки.
Код неисправности 03 появляется

тогда, когда:
• Цепь коротко замыкается на массу.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­

полнительное питание для ввода в

действие надувных подушек, даже если
аккумулятор отсоединен. Непред­
намеренное введение в действие на­
дувных подушек безопасности может

привести к травме.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-15

КОД 03 - Цепь введения в действие надувной подушки безопасности

водителя, короткое замыкание на массу

Пункт

Действие

Величина

Да

Нет

1

Проверьте визуально проводку и электрический
разъем модуля надувной подушки безопасности
водителя на наличие повреждений.

Имеются ли видимые повреждения?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Замените проводку надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора

Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

3

1. Снимите модуль надувной подушки безопасности

водителя.
2. Надежно укрепите модуль надувной подушки
безопасности водителя декоративной поверхностью
вверх.
3. Отсоедините электрический разъем от блока

индикации и диагностики.

* Перемычка на отсоединенном электрическом
разъеме блока индикации и диагностики создаст
полную цепь между проводами от модуля надувной

подушки безопасности водителя.

4. С помощью омметра прозвоните цепь между
"массой" и одним из выводов на электрическом
разъеме проводки модуля надувной подушки
безопасности водителя.
* Смотрите "Диагностическую иллюстрацию 5" в
этом разделе.

Показывает омметр указанную величину?

Перейти

к п. 6

Перейти

к п. 4

4

1. Замените блок индикации и диагностики.

2. Подсоедините отрицательный провод
аккумулятора.

3. Установите сканер в положение "СТЕРЕТЬ КОД".

4. Проведите проверку системы диагностики.

* Смотрите "Проверка системы диагностики" в этом
разделе.
Код 03 все еще показывает наличие неисправности?

-

Перейти

к п. 5

Система в

порядке

5

1. Замените модуль надувной подушки безопасности

водителя.
2. Подсоедините отрицательный провод
аккумулятора.
Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

6

1. Отсоедините электрический разъем проводки

часовой пружины на нижней рулевой колонке.
* Перемычка на отсоединенном электрическом
разъеме блока индикации и диагностики создаст
полную цепь между проводами от часовой пружины.
2. С помощью омметра прозвоните цепь между
"массой" и одним из выводов на электрическом
разъема проводки сбоку модуля надувной подушки
безопасности водителя.
Сопротивление меньше, чем указанная величина?

Перейти

к п. 2

Перейти

к п. 7

8В-16 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД 03 - Цепь введения в действие надувной подушки безопасности

водителя, короткое замыкание на массу (окончание)

Пункт

Действие

Величина

Да

Нет

7

1. Замените часовую пружину.

2. Подсоедините отрицательный провод
аккумулятора

Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-

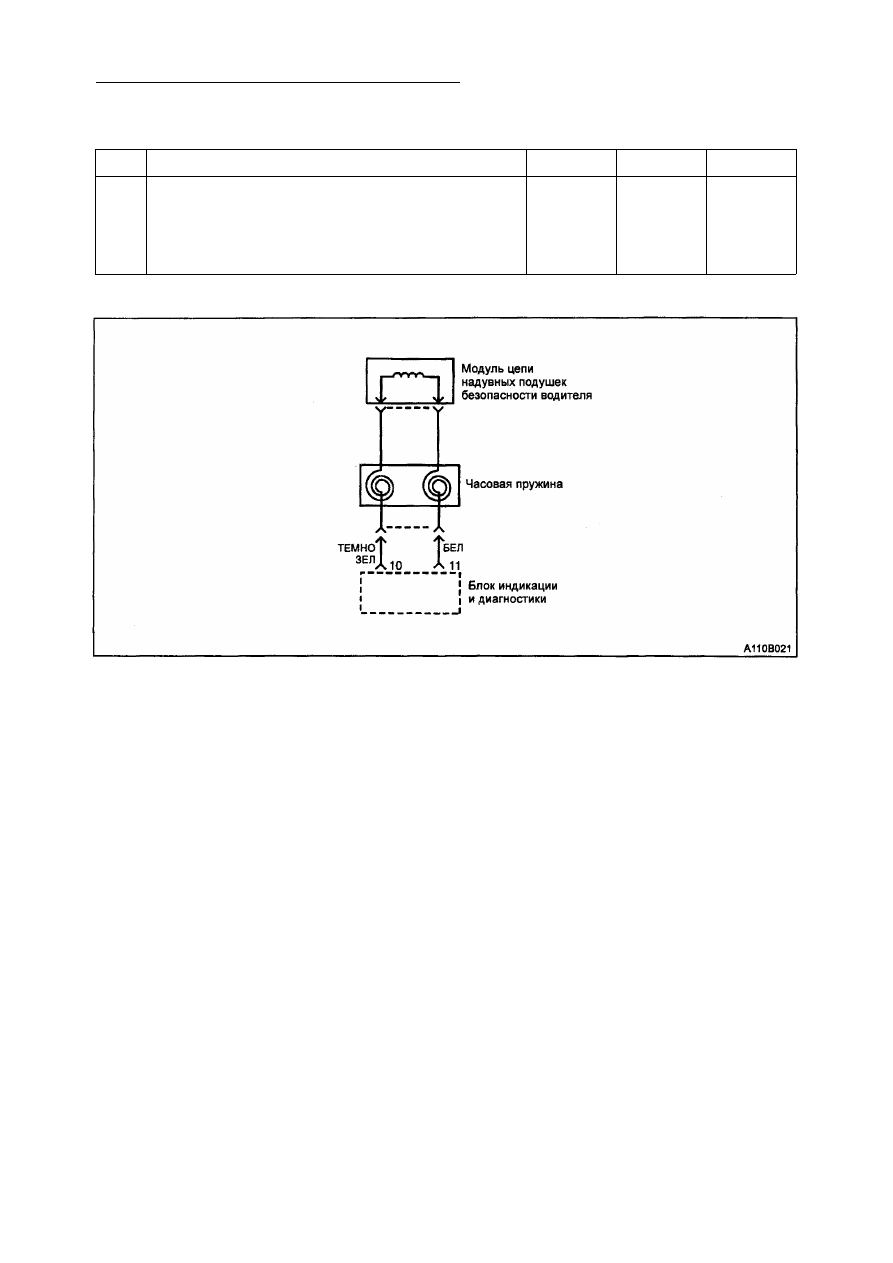

КОД НЕИСПРАВНОСТИ 04

ЦЕПЬ ВВЕДЕНИЯ В ДЕЙСТВИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ, ПАДЕНИЕ НАПРЯЖЕНИЯ АККУМУЛЯТОРА

О п и с а н и е цепи

Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.
После проведения этого тестирования, блок
индикации и диагностики проверяет цепь

надувных подушек безопасности водителя.
Блок индикации и диагностики позволяет
очень малому току течь через цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики контроли­

рует сопротивление цепи во время этой
проверки.

Код  н е и с п р а в н о с т и 04 появляется

тогда, когда:

• Цепь коротко замыкается по напря­

жению.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­
полнительное питание для ввода в

действие надувных подушек, даже если
аккумулятор отсоединен. Непред­
намеренное введение в действие на­
дувных подушек безопасности может

привести к травме.
