НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-9

ПРОВЕРКА СИСТЕМЫ ДИАГНОСТИКИ (окончание)

Пункт

Действие

Величина

Да

Нет

15

Отремонтируйте провод последовательных данных,
который закорочен по напряжению.

Ремонт завершен?

-

Перейти

к п.1

-

16

Замените блок индикации и диагностики.
Ремонт завершен?

-

Перейти

к п. 1

-

17

Проверьте дисплей сканера.
Есть ли какие-нибудь коды активной неисправности?

-

См. табл.
"Диагнос­

тические

коды неис­

правнос­

тей"

Система в

порядке

КОДЫ НЕИСПРАВНОСТЕЙ

Коды

неисправностей

Неисправность

01

Цепь введения в действие надувной подушки безопасности водителя,

сопротивление слишком большое

02

Цепь введения в действие надувной подушки безопасности водителя,

сопротивление слишком малое

03

Цепь введения в действие надувной подушки безопасности водителя,
короткое замыкание на массу

04

Цепь введения в действие надувной подушки безопасности водителя,
падение напряжения

05

Цепь введения в действие надувной подушки безопасности
пассажира, сопротивление слишком большое

06

Цепь введения в действие надувной подушки безопасности
пассажира, сопротивление слишком малое

07

Цепь введения в действие надувной подушки безопасности
пассажира, короткое замыкание на массу

08

Цепь введения в действие надувной подушки безопасности
пассажира, падение напряжения

17

Связь между цепью надувной подушки безопасности пассажира и
цепью надувной подушки безопасности водителя

23

Цепь входа зажигания, напряжение слишком высокое

24

Цепь входа зажигания, напряжение слишком низкое

25

Отказ лампы сигнализации

31

Внутренний дефект в блоке индикации и диагностики

32

Записанные поломки блока индикации и диагностики

8В-10 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД НЕИСПРАВНОСТИ 01

ЦЕПЬ ВВЕДЕНИЯ В ДЕЙСТВИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ, СОПРОТИВЛЕНИЕ СЛИШКОМ БОЛЬШОЕ

Цепь разомкнута

Описание цепи
Когда зажигание включено, модуль блока
индикации и диагностики проводит тести­
рование.
После проведения этого тестирования, блок
индикации и диагностики проверяет цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики позволяет
очень малому току течь через цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики контро­

лирует сопротивление цепи во время этой

проверки.
Код неисправности 01 появляется

тогда, когда:
• Общее сопротивление модуля цепи

надувных подушек безопасности води­

теля, электрической проводки и контак­
тов электрических разъемов становится
выше указанной величины для разомк­
нутой цепи.

Описание  т е с т и р о в а н и я
Внимание: Прежде чем производить

проверку, отсоедините отрица­
тельный провод аккумулятора. Подож­
дите 1 минуту, для того чтобы кон­
денсатор блока индикации и диагнос­
тики разрядился. Конденсатор подает
дополнительное питание для ввода в

действие надувных подушек, даже если
аккумулятор отсоединен. Непредна­
меренное введение в действие надув­

ных подушек безопасности может
привести к травме.
Внимание: Никогда не замеряйте соп­

ротивление модуля надувной подушки

безопасности омметром. Батарея
омметра может ввести в действие
надувную подушку безопасности и

привести к травме.

Внимание: Не пытайтесь ремонтиро­
вать электрическую проводку надув­
ных подушек безопасности. Этот

ремонт может привести к большому

электрическому сопротивлению сое­
динения, которое может предотвра­
тить введение в действие надувных
подушек безопасности, когда это
необходимо, что в результате приве­
дет к травме.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-11

КОД 01 - Цепь введения в действие надувной подушки безопасности

водителя, сопротивление слишком большое

Пункт

Действие

Величина

Да

Нет

1

Проверьте проводку и электрический разъем моду­

ля надувной подушки безопасности водителя.

Разъем отсоединен?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Пересоедините электрический разъем модуля
надувной подушки безопасности водителя.

2. Переустановить модуль надувной подушки
безопасности водителя в узел рулевого колеса.

3. Подсоедините отрицательный провод аккумуля­

тора. Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

3

1. Снимите модуль надувной подушки безопасности

водителя.

2. Надежно укрепите модуль надувной подушки
безопасности водителя декоративной поверхностью

вверх.
3. Отсоедините электрический разъем от блока
индикации и диагностики.
* Перемычка на отсоединенном электрическом
разъеме блока индикации и диагностики создаст
полную цепь между проводами модуля надувной
подушки безопасности водителя.
4. Подсоедините омметр к выводам электрического
разъема проводки для модуля надувной подушки
безопасности водителя.

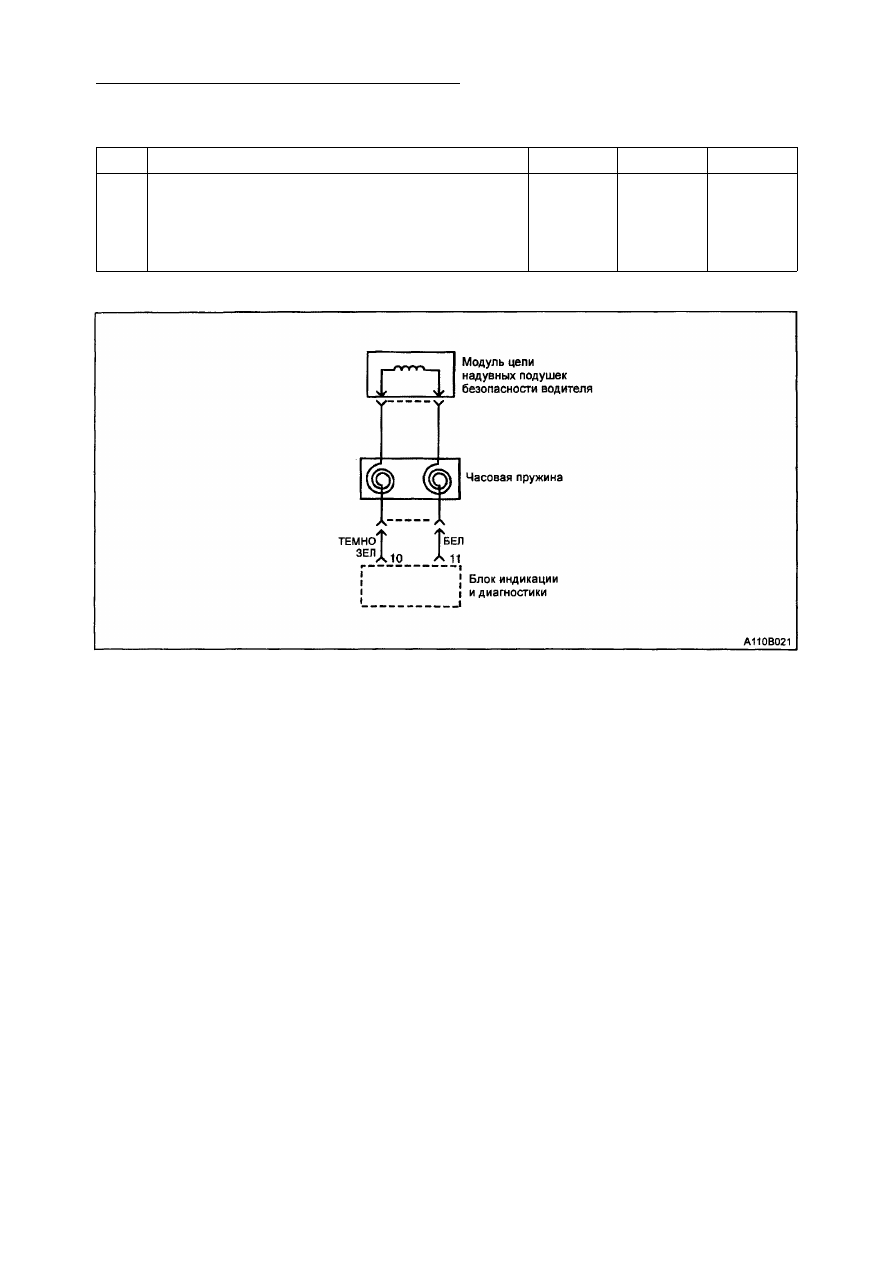

* Смотрите "Диагностическую иллюстрацию 3" в
этом разделе. Показывает омметр указанную
величину?

~0 Ом

Перейти

к п. 4

Перейти

к п. 6

4

1. Установить блок индикации и диагностики.

2. Подсоедините отрицательный провод
аккумулятора.
3. Установите сканер в положение "СТЕРЕТЬ КОД".
4. Проведите проверку системы диагностики.

Код 01 все еще показывает наличие неисправности?

-

Перейти

к п. 5

Система в

порядке

5

1. Замените модуль надувной подушки безопасности
водителя.

2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

6

1. Отсоедините электрический разъем проводки

часовой пружины на колонке рулевого колеса.
* Перемычка на отсоединенном электрическом

разъеме блока индикации и диагностики создаст
полную цепь между проводами часовой пружины.

2. Подсоедините омметр к выводам электрического
разъема часовой пружины сбоку блока индикации и

диагностики.

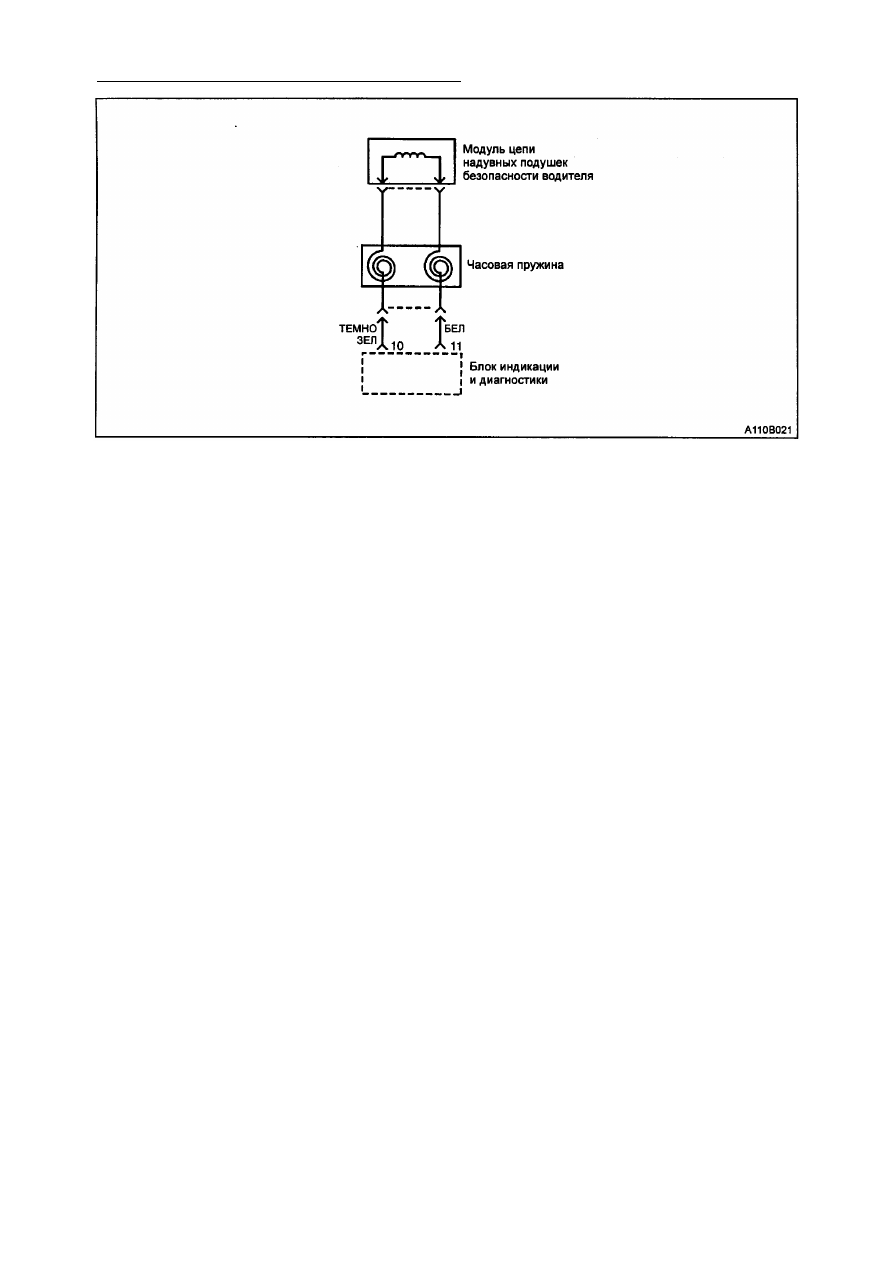

* Смотрите "Диагностическую иллюстрацию 4" в
этом разделе.

Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 7

Перейти

к п. 8

7

1. Замените часовую пружину.

2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-

8В -12 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД 01 - Цепь введения в действие надувной подушки безопасности

водителя, сопротивление слишком большое (окончание)

Пункт

Действие

Величина

Да

Нет

8

1. Замените проводку надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-

КОД НЕИСПРАВНОСТИ 02

ЦЕПЬ ВВЕДЕНИЯ В ДЕЙСТВИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ, СОПРОТИВЛЕНИЕ СЛИШКОМ МАЛОЕ

Цепь коротко замкнута

Описание цепи
Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание.
После проведения этого тестирования, блок
индикации и диагностики проверяет цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики позволяет
очень малому току течь через цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики контроли­
рует сопротивление цепи во время этой
проверки.

Код  н е и с п р а в н о с т и 02 появляется

тогда, когда:
• Общее сопротивление модуля цепи на­

дувных подушек безопасности водителя,
электрической проводки и контактов
электрических разъемов становится

выше указанной величины для коротко

замкнутой цепи между проводами и

модулем надувной подушки безопас­
ности водителя.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­

полнительное питание для ввода в
действие надувных подушек, даже если
аккумулятор отсоединен. Непред­
намеренное введение в действие
надувных подушек безопасности мо­

жет привести к травме.

Внимание: Никогда не замеряйте сопро­
тивление модуля надувной подушки
безопасности омметром. Батарея
омметра может ввести в действие
надувную подушку безопасности и

привести к травме.
