НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В -1

РАЗДЕЛ 8В

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­

тельный провод от аккумуляторной батареи. Отсоединение этого провода

предотвращает травматизм обслуживающего персонала и повреждение авто­

мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 8В-3
Специальный инструмент 8В-3
Принципиальные схемы 8В-4

Электрическая схема надувных подушек безопасности 8В-4
Основные узлы системы надувных подушек безопасности 8В-5

Диагностика 8В-6

Проверка лампы 8В-6
Определение неисправности 8В-6

Очистка кодов неисправности 8В-6
Наружные неисправности 8В-6

Внутренние неисправности 8В-6
Падение напряжения 8В-6
Микропроцессор- независимое загорание лампы индикации 8В-6
Проверка системы 8В-7
Проверка системы диагностики 8В-7
Коды неисправностей 8В-9
Код неисправности 01 Цепь введения в действие надувной подушки

безопасности водителя, сопротивление слишком большое 8В-10

Код неисправности 02 Цепь введения в действие надувной подушки

безопасности водителя, сопротивление слишком малое 8В-12

Код неисправности 03 Цепь введения в действие надувной подушки

безопасности водителя, короткое замыкание на массу 8В-14

Код неисправности 04 Цепь введения в действие надувной подушки

безопасности водителя, падение напряжения 8В-16

Код неисправности 05 Цепь введения в действие надувной подушки

безопасности пассажира, сопротивление слишком большое 8В-18

Код неисправности 06 Цепь введения в действие надувной подушки

безопасности пассажира, сопротивление слишком малое 8В-20

Код неисправности 07 Цепь введения в действие надувной подушки

безопасности пассажира, короткое замыкание на массу 8В-22

Код неисправности 08 Цепь введения в действие надувной подушки

безопасности пассажира, падение напряжения 8В-24

Код неисправности 23 Цепь зажигания (Ввод в действие надувных

подушек безопасности), слишком высокое напряжение 8В-26

8 В - 2 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

Код неисправности 24 Цепь зажигания (Ввод в действие надувных

подушек безопасности), слишком низкое напряжение 8В-28

Код неисправности 25 Отказ сигнальной лампы 8В-30
Код неисправности 31 Неисправность блока индикации и диагностики 8В-33
Код неисправности 32 Запись поломки блока индикации и диагностики 8В-33

Диагностическая иллюстрация 1 8В-34
Диагностическая иллюстрация 2 8В-34
Диагностическая иллюстрация 3 8В-34
Диагностическая иллюстрация 4 8В-35
Диагностическая иллюстрация 5 8В-35
Диагностическая иллюстрация 6 8В-35
Диагностическая иллюстрация 7 8В-36
Диагностическая иллюстрация 8 8В-36
Диагностическая иллюстрация 9 8В-36
Диагностическая иллюстрация 10 8В-37
Диагностическая иллюстрация 11 8В-37
Диагностическая иллюстрация 12 8В-37
Диагностическая иллюстрация 13 8В-38
Диагностическая иллюстрация 14 8В-38
Диагностическая иллюстрация 15 8В-38
Диагностическая иллюстрация 16 8В-39

Обслуживание и ремонт 8В-40

Обслуживание на автомобиле 8В-40
Часовая пружина 8В-41

Модуль надувной подушки безопасности пассажира 8В-43
Блок индикации и диагностики 8В-44
Введение в действие модуля надувной подушки безопасности (на автомобиле) 8В-46
Введение в действие модуля надувной подушки безопасности (вне автомобиля) 8В-49
Процедура удаления использованного модуля надувной подушки

безопасности 8В-49

Общее описание и принцип работы 8В-50

Модуль надувной подушки безопасности водителя 8В-50
Модуль надувной подушки безопасности пассажира 8В-50
Блок индикации и диагностики 8В-50
Сигнальная лампа блока индикации и диагностики 8В-51
Часовая пружина 8В-51
Электропроводка/разъемы 8В-52
Система надувных подушек безопасности 8В-52
Основные меры предосторожности 8В-53

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-3

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт-фут  Фунт-дюйм

Монтажные болты часовой пружины

3

-

27

Монтажные болты модуля надувной подушки
безопасности водителя

14.7

-

130

Монтажные гайки модуля надувной подушки
безопасности пассажира

22

16

-

Монтажные болты модуля надувной подушки
безопасности пассажира

12

-

106

Монтажные болты блока индикации и диагностики

9

-

80

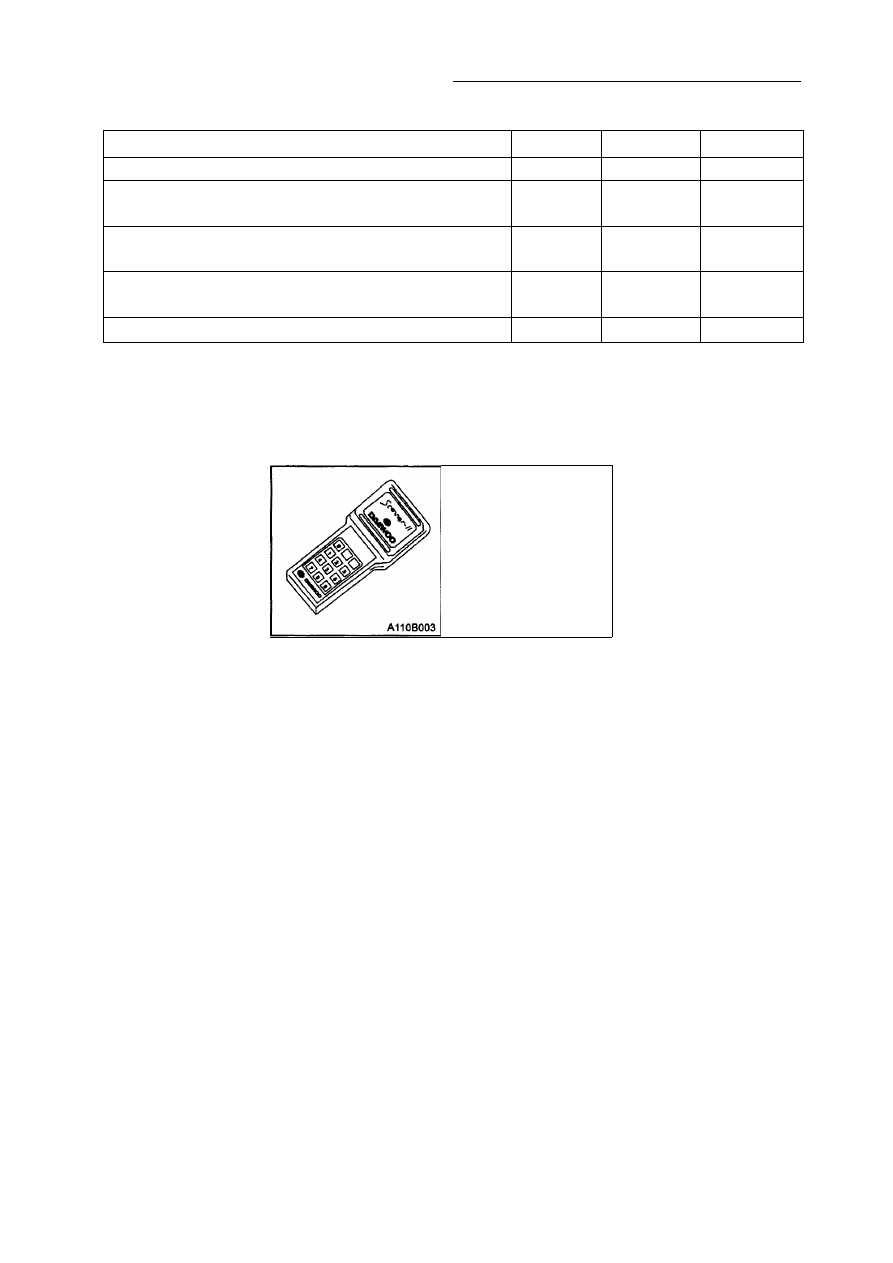

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Сканер

8 В - 4 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

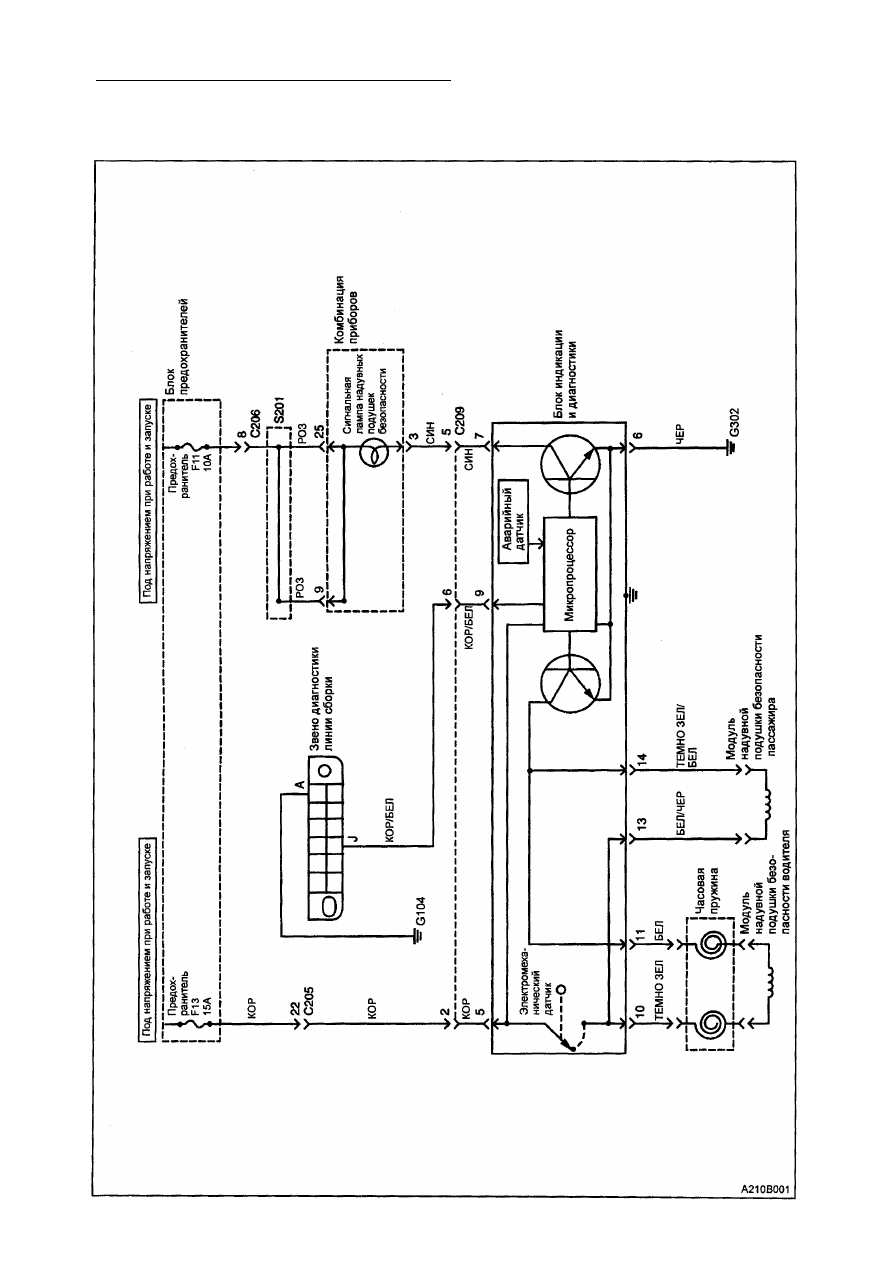

ЭЛЕКТРИЧЕСКАЯ СХЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ
