НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-5

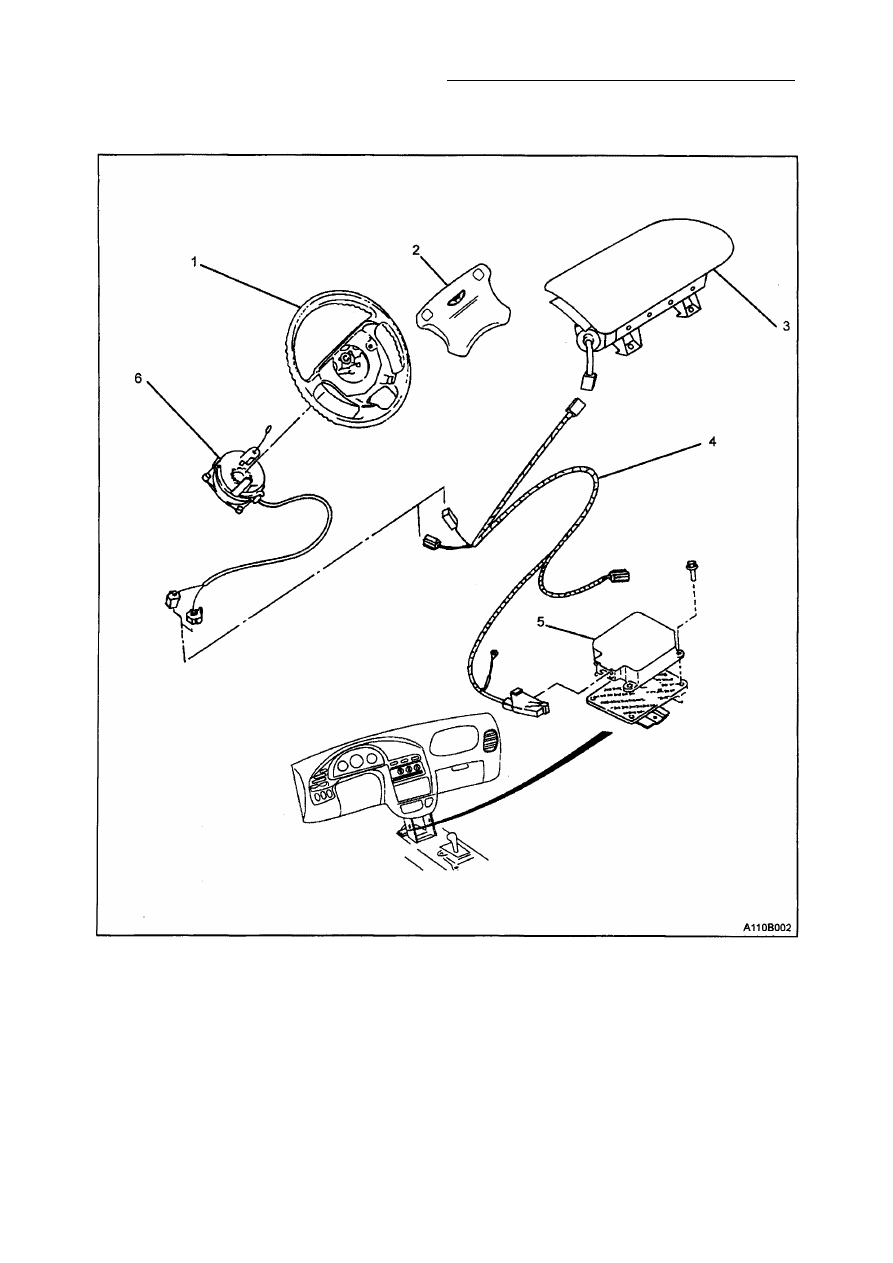

ОСНОВНЫЕ УЗЛЫ СИСТЕМЫ НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ

(Показано левостороннее управление, правостороннее аналогично)

1. Рулевое колесо

2. Модуль надувной подушки безопасности водителя
3. Модуль надувной подушки безопасности пассажира

4. Электрическая проводка
5. Блок индикации и диагностики
6. Часовая пружина

8В-6 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

ДИАГНОСТИКА

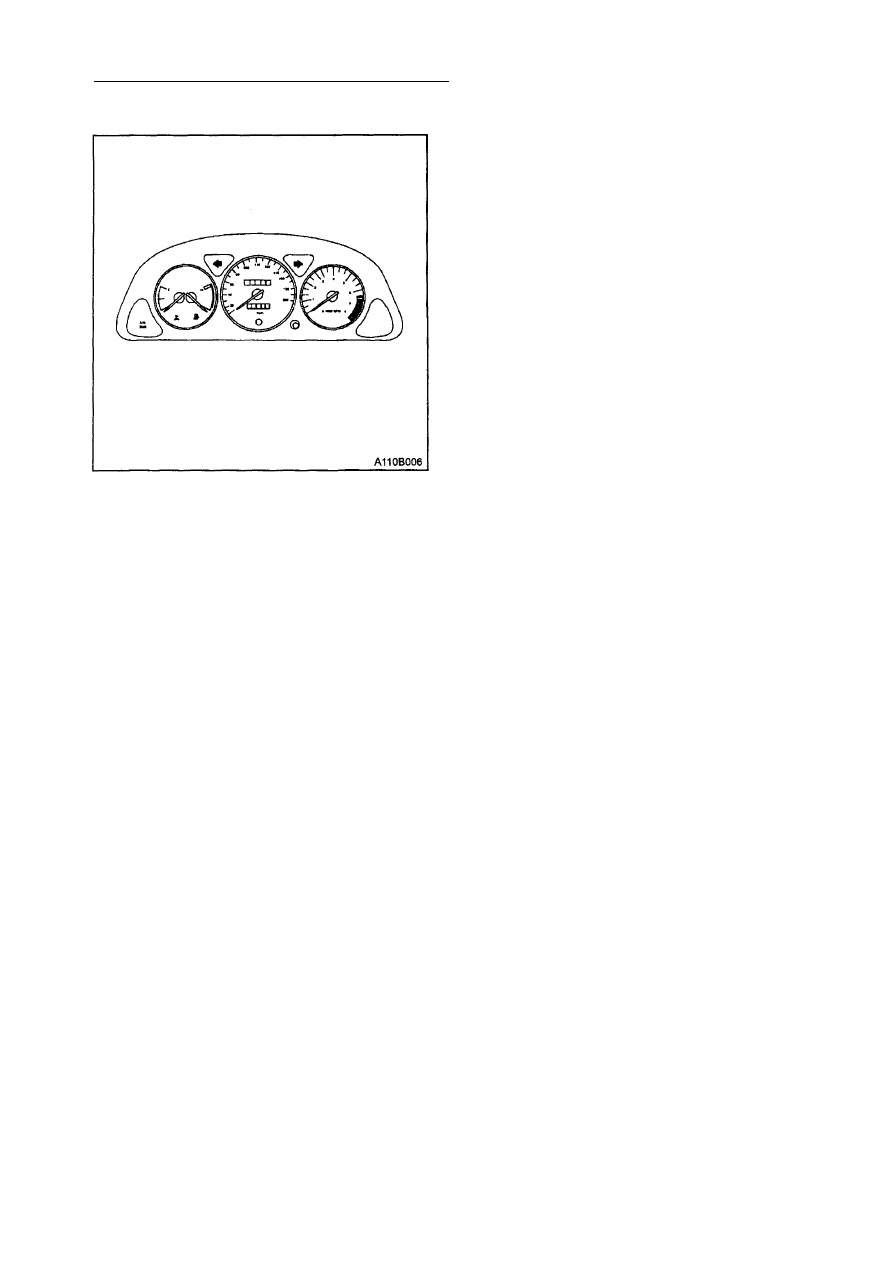

ПРОВЕРКА ЛАМПЫ

Как только напряжение подано на вход

зажигания модуля индикации и диагнос­
тики, он включает сигнальный индикатор

для проверки лампы.

Модуль индикации и диагностики включает

лампу на 4 секунды и затем ее выключает.

Во время проверки лампы модуль инди­
кации и диагностики не готов к определению
неисправности, или нормальной работы
надувных подушек безопасности.

ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТИ

Модуль индикации и диагностики фикси­
рует неисправности системы двух видов:

• Отклонения по току.
• Неисправности, которые были обнару­

жены в прошлом, но в настоящее время

не проявляются.

Сигнальный индикатор (лампа):

• Указывает на неисправность, как только

она появляется.

• Остается включенной, даже если неис­

правность больше не проявляется.

Сканер, подсоединенный к разъему линии

данных:
• Выявляет код неисправности.
• Выявляет передачу последовательных

данных через вывод А разъема линии
данных.

ОЧИСТКА КОДОВ НЕИСПРАВНОСТИ

Как только модуль индикации и диагностики
получает команду СТЕРЕТЬ КОД со

сканера, он делает следующее:
• Очищает полностью память неисправ­

ностей

• Выключает лампу сигнализации.
• Переустанавливает определение неис­

правностей.

НАРУЖНЫЕ НЕИСПРАВНОСТИ

Обслуживающий персонал может пере­
установить блок индикации и диагностики и
выключить лампу сигнализации, если неис­
правность является наружной.

ВНУТРЕННИЕ НЕИСПРАВНОСТИ

Внутренние неисправности блока инди­
кации и диагностики, или коды неисправ­
ностей ЗАПИСАННОЙ АВАРИИ не могут
быть переустановлены.

В случае внутренней неисправности блока
индикации и  д и а г н о с т и к и , или кода
неисправностей ЗАПИСАННОЙ АВАРИИ,

блок индикации и диагностики должен быть
заменен.

ПАДЕНИЕ НАПРЯЖЕНИЯ

Блок индикации и диагностики выключит
индикацию НИЗКОЕ НАПРЯЖЕНИЕ, как

только напряжение восстановится.

МИКРОПРОЦЕССОР -

НЕЗАВИСИМОЕ ЗАГОРАНИЕ

ЛАМПЫ ИНДИКАЦИИ

Если электрический разъем блока инди­
кации и диагностики подсоединен неверно,

то блок индикации и диагностики будет в

нерабочем состоянии и не сможет контро­

лировать лампу сигнализации.

При наличии такой неисправности лампа
сигнализации будет функционировать неза­
висимо от блока индикации и диагностики

через перемычку, которая встроена в
электрический разъем блока индикации и
диагностики.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В - 7

ПРОВЕРКА СИСТЕМЫ

Внимание: Пользуйтесь только скане­

ром для проверки модулей надувных

подушек безопасности и блока инди­

кации и диагностики. Никогда не

замеряйте сопротивление модуля

надувной подушки безопасности ом­

метром. Батарея омметра может

ввести в действие надувную подушку

безопасности и привести к травме.

Внимание: Прежде чем производить

проверку, отсоедините отрицатель­

ный провод аккумулятора. Подождите

1 минуту, для того чтобы конден­

сатор блока индикации и диагностики

разрядился. Конденсатор подает до­

полнительное питание для ввода в

действие надувных подушек, даже если

аккумулятор отсоединен. Непредна­

меренное введение в действие надув­

ных подушек безопасности может

привести к травме.

ПРОВЕРКА СИСТЕМЫ ДИАГНОСТИКИ

Пункт

Действие

Величина

Да

Нет

1

1. Выключите зажигание.

2. Подсоедините кабель сканера к электрическому

разъему цепи данных.
3. Подсоедините кабель питания сканера к розетке

электроприкуривателя.
4. Включите зажигание.
5. Подождите 4 сек., чтобы блок индикации и

диагностики закончил проверку лампы.
6. Выберите главное меню надувной подушки
безопасности на сканере.
7. Выберите "Fail Code View&Clear" из показанного

меню диагностических проверочных кодов.

Диагностическая система работает?

-

Перейти

к п. 17

Перейти

к п. 2

Внимание: Не пытайтесь ремонти­

ровать электрическую проводку на­

дувных подушек безопасности. Этот

ремонт может привести к большому

электрическому сопротивлению сое­

динения, которое может предотвра­

тить введение в действие надувных

подушек безопасности, когда это

необходимо, что в результате приве­

дет к травме.

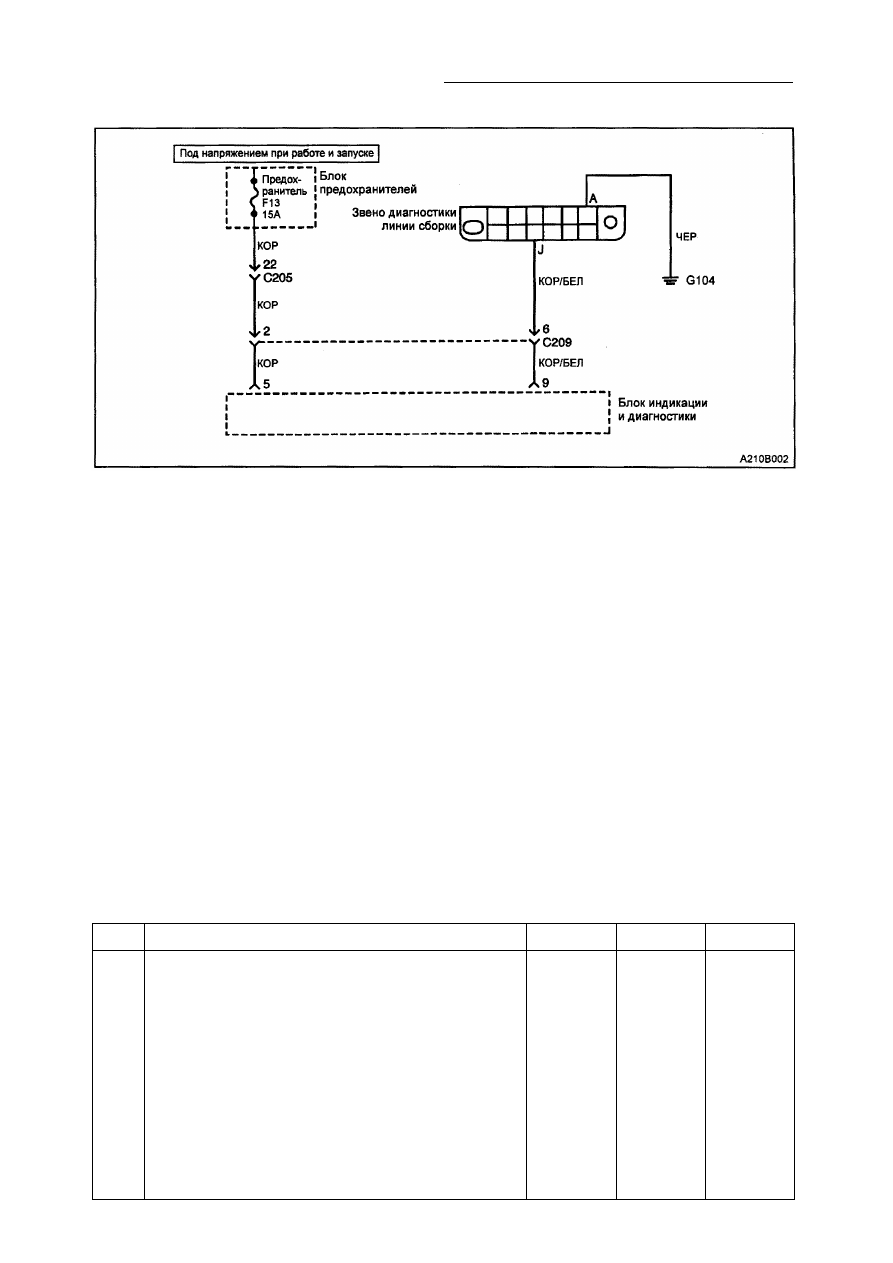

Описание работы электрической цепи
Когда включено зажигание, блок индикации
и диагностики может посылать последова­

тельные данные со своего вывода 9 на

вывод J разъема цепи данных.

8В-8 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

ПРОВЕРКА СИСТЕМЫ ДИАГНОСТИКИ (продолжение)

Пункт

Действие

Величина

Да

Нет

2

Проверьте предохранитель F13.
Предохранитель F13 сгорел ?

-

Перейти

к п. 3

Перейти

к п. 4

3

1. Отсоедините разъем блока индикации и диагнос­

тики и подождите 1 мин., прежде чем работать
дальше.

2. Проверьте короткое замыкание на "массу" между

F13 и разъемом блока индикации и диагностики.

3. Замените предохранитель F13.
Ремонт завершен?

-

Перейти

к п. 1

-

4

Омметром прозвоните цепь между выводом А
разъема звена диагностики цепи сборки и "массой".
Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 6

Перейти

к п. 5

5

Отремонтируйте разомкнутую цепь между звеном

диагностики цепи сборки и "массой".

Ремонт завершен?

-

Перейти

к п. 1

-

6

Включите зажигание.
Проверьте напряжение на положительном выводе
прикуривателя. Показывает вольтметр указанную
величину?

11 - 14 В

Перейти

к п. 8

Перейти

к п. 7

7

Отремонтируйте цепь подачи питания на
прикуриватель.

Ремонт завершен?

-

Перейти

к п. 1

-

8

1. Отсоедините электрический разъем блока

индикации и диагностики.

2. Омметром прозвоните цепь между выводом J
звена диагностики цепи сборки и выводом 9 элект­

рического разъема блока индикации и диагностики.
* Смотрите в этом разделе "Диагностическую
иллюстрацию 1".
Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 12

Перейти

к п. 9

9

Омметром прозвоните цепь между выводом J звена

диагностики цепи сборки и выводом 6 электричес­

кого разъема С209.

* Смотрите в этом разделе "Диагностическую
иллюстрацию 2".
Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 11

Перейти

к п. 10

10

Отремонтируйте разомкнутый провод между звеном

диагностики цепи сборки и выводом 6

электрического разъема С209. Ремонт завершен?

-

Перейти

к п. 1

-

11

Отремонтируйте разомкнутый провод между С209 и
электрическим разъемом. Ремонт завершен?

-

Перейти

к п. 1

-

12

Омметром проверьте вывод J цепи диагностики
линии сборки на короткое замыкание на массу.
Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 13

Перейти

к п. 14

13

Отремонтируйте провод последовательных данных,
который закорочен на массу.
Ремонт завершен?

-

Перейти

к п. 1

-

14

1. Включите зажигание.

2. Проверьте вольтметром, закорочен ли вывод J
звена диагностики линии сборки по напряжению.

11-14 В

Перейти

к п. 15

Перейти

к п. 16
