НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-17

КОД 04 - Цепь введения в действие надувной подушки безопасности

водителя, падение напряжения

Пункт

Действие

Величина

Да

Нет

1

Проверьте визуально проводку и электрический
разъем модуля надувной подушки безопасности
водителя на наличие повреждений.

Имеются ли видимые повреждения?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Замените проводку надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

3

1. Снимите модуль надувной подушки безопасности

водителя.
2. Укрепите надежно модуль надувной подушки
безопасности водителя декоративной поверхностью
вверх.
3. Отсоедините электрический разъем от блока
индикации и диагностики.
* Перемычка на отсоединенном электрическом
разъеме блока индикации и диагностики создаст
полную цепь между проводами модуля надувной
подушки безопасности водителя.

4. С помощью вольтметра проверьте напряжение на
одном из выводов на электрическом разъеме
проводки модуля надувной подушки безопасности
водителя.
* Смотрите "Диагностическую иллюстрацию 6" в
этом разделе.
Напряжение больше, чем указанная величина?

0 B

Перейти

к п. 6

Перейти

к п. 4

4

1. Замените блок индикации и диагностики.

2. Подсоедините отрицательный провод
аккумулятора.
3. Установите сканер в положение "СТЕРЕТЬ КОД".
4. Проведите проверку системы диагностики.
* Смотрите "Проверка системы диагностики" в этом
разделе.
Код 04 все еще показывает наличие неисправности?

-

Перейти

к п. 5

Система в

порядке

5

1. Замените модуль надувной подушки безопасности

водителя.
2. Подсоедините отрицательный провод

аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-

6

1. Отсоедините электрический разъем проводки

часовой пружины на нижней рулевой колонке.
* Перемычка на отсоединенном электрическом
разъеме блока индикации и диагностики создаст
полную цепь между проводами от часовой пружины.
2. С помощью вольтметра проверьте напряжение на
одном из выводов на электрическом разъеме
проводки модуля сбоку модуля надувной подушки

безопасности водителя.
* Смотрите "Диагностическую иллюстрацию 7" в
этом разделе.
Показывает вольтметр указанную величину?

0 B

Перейти

к п. 7

Перейти

к п.2

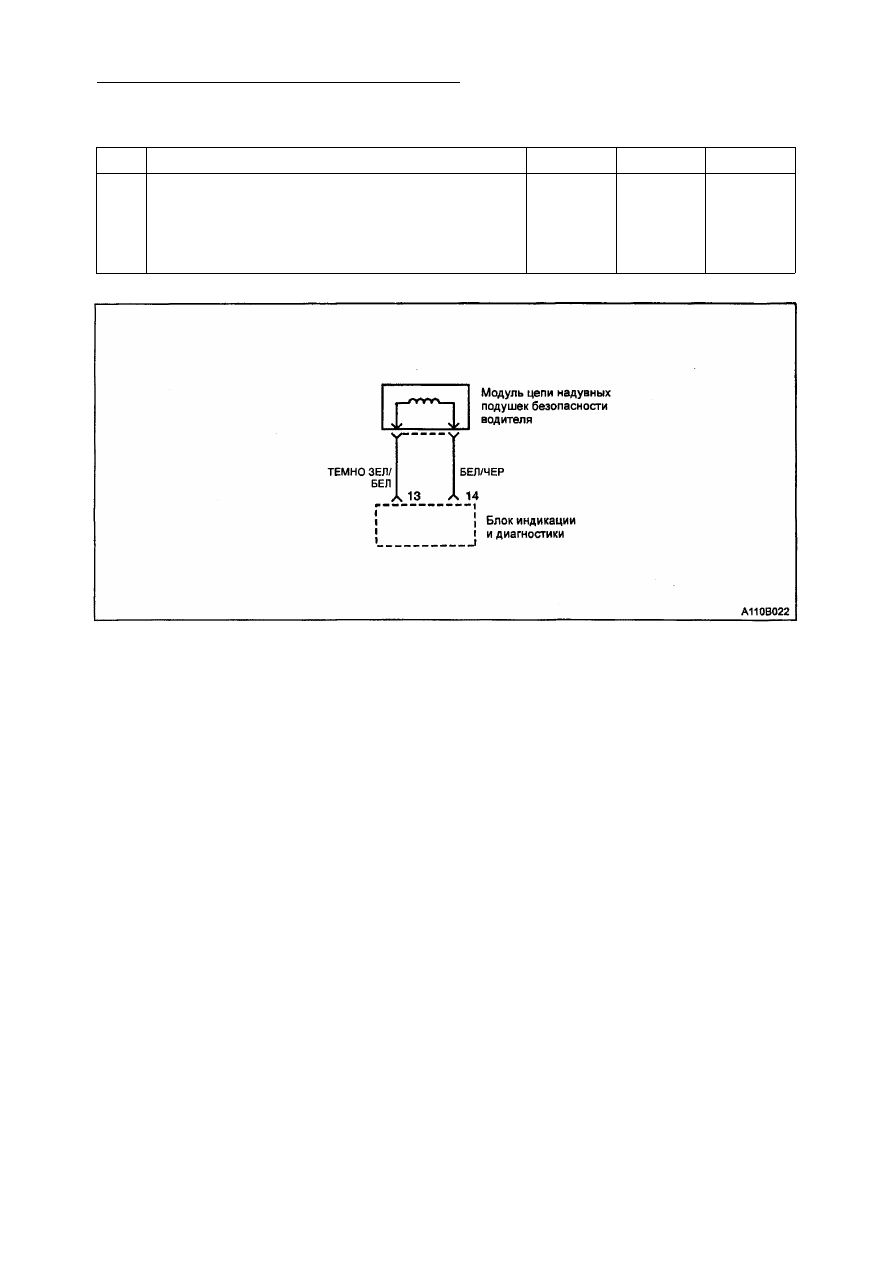

8В-18 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД 04 - Цепь введения в действие надувной подушки безопасности

водителя, падение напряжения (окончание)

Пункт

Действие

Величина

Да

Нет

7

1. Замените часовую пружину.

2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

КОД НЕИСПРАВНОСТИ 05

ЦЕПЬ ВВЕДЕНИЯ В ДЕЙСТВИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПАССАЖИРА, СОПРОТИВЛЕНИЕ СЛИШКОМ БОЛЬШОЕ

Цепь разомкнута

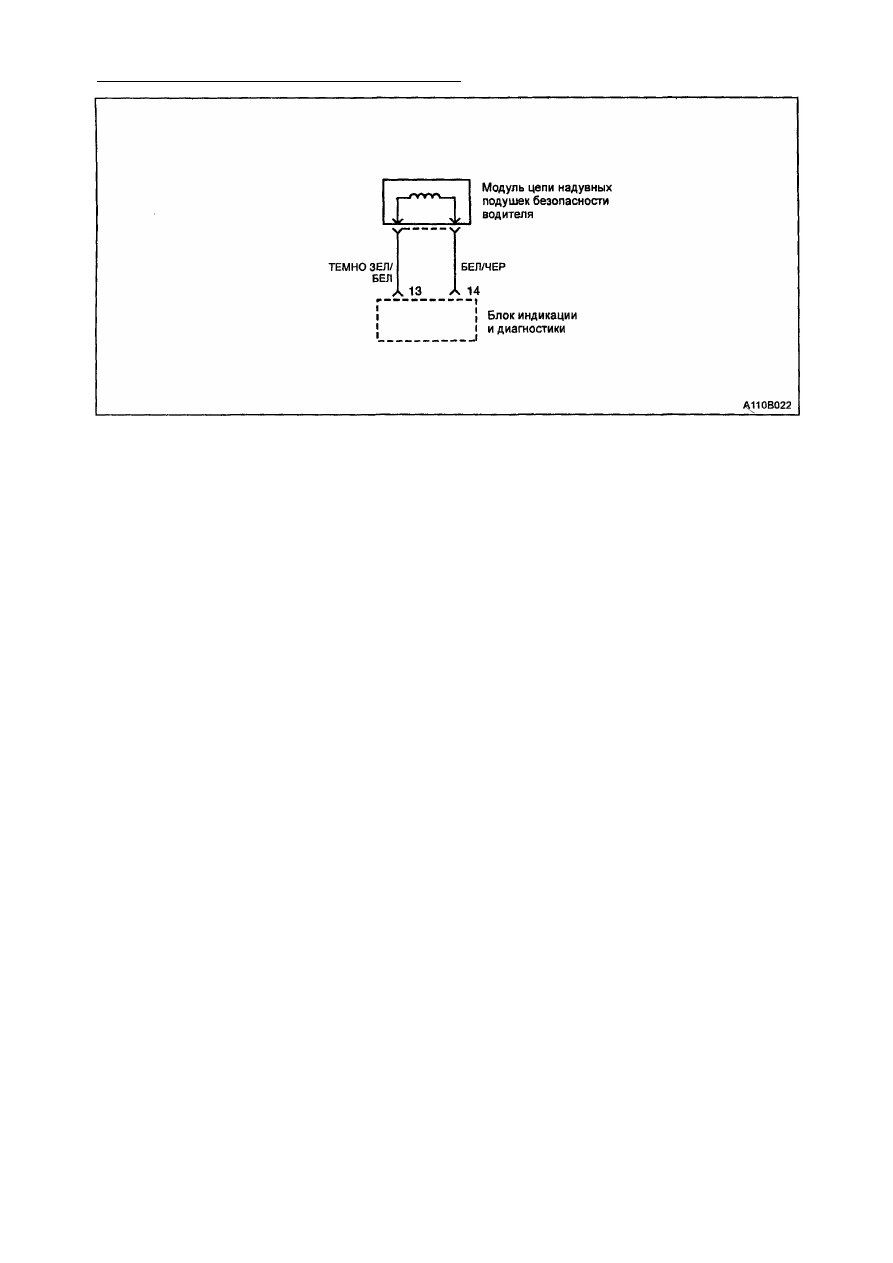

Описание цепи

Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей

внутри себя.
После проведения этого тестирования, блок
индикации и диагностики проверяет цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики позволяет
очень малому току течь через цепь
надувных подушек безопасности водителя.

Блок индикации и диагностики контроли­
рует сопротивление цепи во время этой
проверки.

Код неисправности 05 появляется

тогда, когда:
• Общее сопротивление модуля цепи

надувных подушек безопасности пас­
сажира, электрической проводки и кон­

тактов электрических разъемов стано­

вится выше указанной величины для ра­

зомкнутой цепи.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­
полнительное питание для ввода в

действие надувных подушек, даже если
аккумулятор отсоединен. Непредна­
меренное введение в действие надув­
ных подушек безопасности может
привести к травме.

Внимание: Никогда не замеряйте сопро­
тивление модуля надувной подушки
безопасности. Если предохраняющая
перемычка, расположенная сбоку элек­
трического разъема и предотвра­
щающая введение в действие подушки,

работает неверно, то батарея измери­

тельного прибора может ввести в
действие надувную подушку безопас­
ности, что приведет к травме.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-19

КОД 05 - Цепь введения в действие надувной подушки безопасности

пассажира, сопротивление слишком большое

Пункт

Действие

Величина

Да

Нет

1

1. Отсоедините отрицательный провод

аккумулятора.
2. Подождите 1 минуту, пока разрядится

конденсатор блока индикации и диагностики.
3. Проверьте проводку и электрический разъем
модуля надувной подушки безопасности пассажира.
Отсоединен ли разъем?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Замените проводку надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-

3

1. Подсоедините электрический разъем модуля
надувной подушки безопасности пассажира.

2. Отсоедините электрический разъем от блока

индикации и диагностики.
* Перемычка на отсоединенном электрическом
разъеме блока индикации и диагностики создаст
полную цепь между проводами модуля надувной
подушки безопасности пассажира.
3. Подсоедините омметр к выводам электрического
разъема проводки сбоку блока индикации и диагнос­

тики для модуля надувной подушки безопасности

пассажира.
* Смотрите "Диагностическую иллюстрацию 8" в
этом разделе.

Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 4

Перейти

к п. 6

4

1. Замените блок индикации и диагностики.

2. Подсоедините отрицательный провод
аккумулятора.
3. Установите сканер в положение "СТЕРЕТЬ КОД".
4. Проведите проверку системы диагностики.
Код 05 все еще показывает текущую неисправность?

-

Перейти

к п. 5

Система в

порядке

5

1. Замените модуль надувной подушки безопасности

пассажира.
2. Подсоедините отрицательный провод

аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-

6

1. Замените проводку надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

8В-20 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД НЕИСПРАВНОСТИ 06

ЦЕПЬ ВВЕДЕНИЯ В ДЕЙСТВИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПАССАЖИРА, СОПРОТИВЛЕНИЕ СЛИШКОМ МАЛОЕ

Цепь разомкнута

Описание цепи
Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.
После проведения этого тестирования, блок
индикации и диагностики проверяет цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики позволяет
очень "малому току течь через цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики контроли­
рует сопротивление цепи во время этой
проверки.

Код  н е и с п р а в н о с т и 06 появляется

тогда, когда:
• Общее сопротивление модуля цепи

надувных подушек безопасности пас­
сажира, электрической проводки и кон­

тактов электрических разъемов стано­

вится выше указанной величины для
разомкнутой цепи модуля надувной
подушки безопасности пассажира.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­

полнительное питание для ввода в

действие надувных подушек, даже если
аккумулятор отсоединен. Непредна-
меренное введение в действие надув­
ных подушек безопасности может
привести к травме.

Внимание: Никогда не замеряйте
сопротивление модуля надувной по­
душки безопасности. Если предохра­
няющая перемычка, расположенная
сбоку электрического разъема и пре­
дотвращающая введение в действие
подушки, работает неверно, то
батарея измерительного прибора
может ввести в действие надувную
подушку безопасности, что приведет к
травме.
