РУЧНОЙ ТОРМОЗ  4 G - 1

РАЗДЕЛ 4G

РУЧНОЙ ТОРМОЗ

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 4G-1

Техническое обслуживание и ремонт 4G-2

Обслуживание на автомобиле 4G-2

Регулировка ручного тормоза 4G-2

Рычаг привода ручного тормоза 4G-3

Трос ручного тормоза 4G-6

Общее описание и управление системой 4G-12

Ручной тормоз 4G-12

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт*фут  Фунт*дюйм

Гайки теплового экрана переднего глушителя

2.5

-

22

Гайка крепления троса ручного тормоза к
кронштейну топливного бака

12

-

106

Гайка крепления троса ручного тормоза к

кронштейнам задней оси

12

-

106

Гайки крепления троса ручного тормоза к боковым
кронштейнам днища кузова и к рядом находяще­
муся кронштейну

12

-

106

Винты крепления крышки консоли ручного

тормоза к кронштейнам тоннеля

2.5

-

22

Болты крепления рычага привода ручного

тормоза к днищу кузова

20

15

-

Винт крепления выключателя ручного тормоза к
рычагу привода ручного тормоза

4

-

35

Гайка заднего тормозного барабана
(без антиблокировочной тормозной системы АБС)

20-180°+1  15-180°+0.7

-

Винт крепления заднего тормозного барабана
(для тормозов АБС)

4

-

35

4G-2 РУЧНОЙ ТОРМОЗ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

РЕГУЛИРОВКА РУЧНОГО

ТОРМОЗА

Демонтаж

1. Отрегулируйте задние тормоза. Обра­

титесь к разделу 4Е "Задние барабан­
ные тормоза".

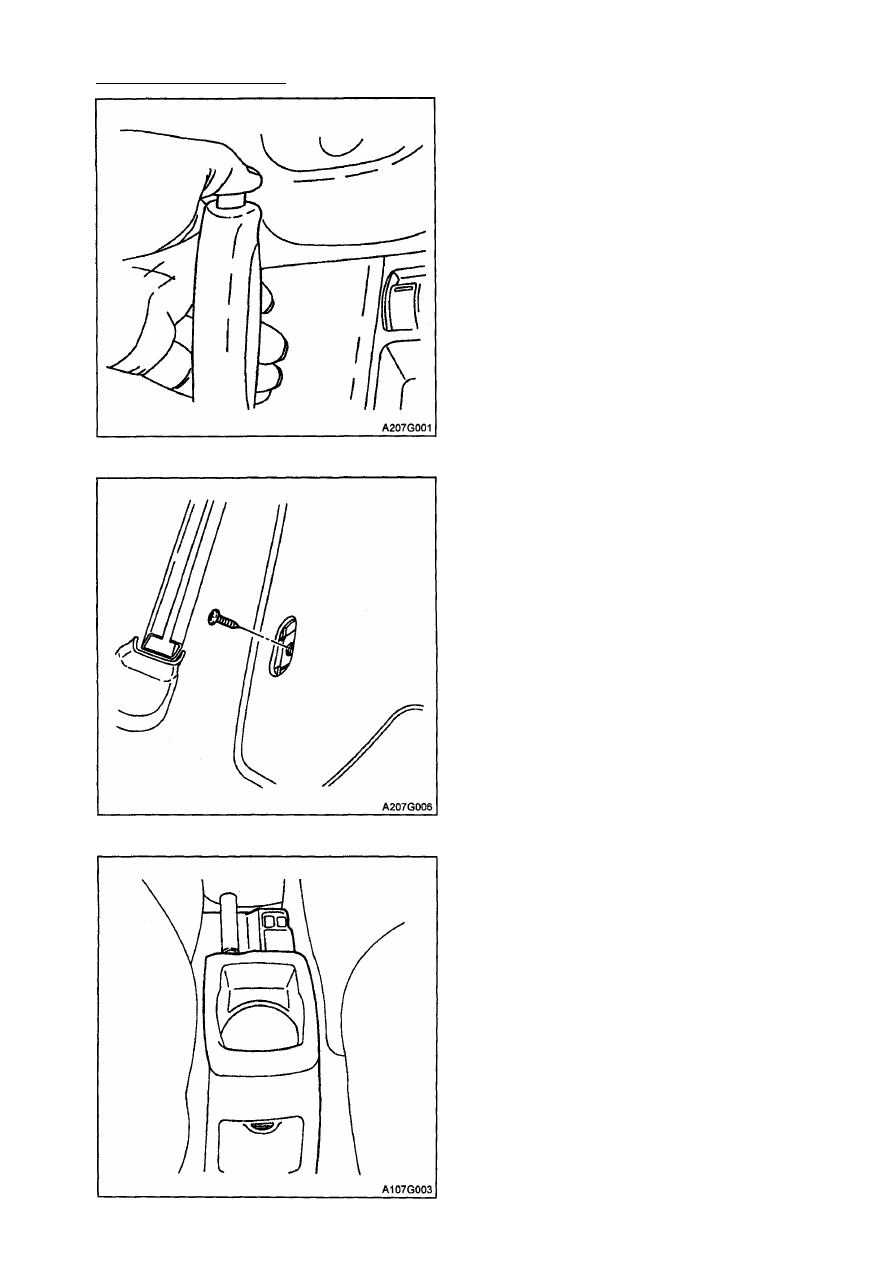

2. Отпустите ручной тормоз.
3. Поднимите и хорошо зафиксируйте

автомобиль.

4. Произведите проверку тросов ручно­

го тормоза в отношение свободного
перемещения.

5. Опустите автомобиль.
6. Подвиньте вперед передние сидения.

7. Подковырните и снимите пластмас­

совые крышки, которые прикрывают
отверстия доступа к винтам крепления

крышки консоли ручного тормоза с
кронштейнами тоннеля.

8. Вывинтите винты, крепящие крышку

консоли ручного тормоза к кронш­

тейнам тоннеля.

9. Поднимите крышку консоли, получая

доступ к рычагу привода ручного
тормоза и регулировочной гайке.

РУЧНОЙ ТОРМОЗ 4 G - 3

10. Частично поднимите и хорошо за­

фиксируйте автомобиль.

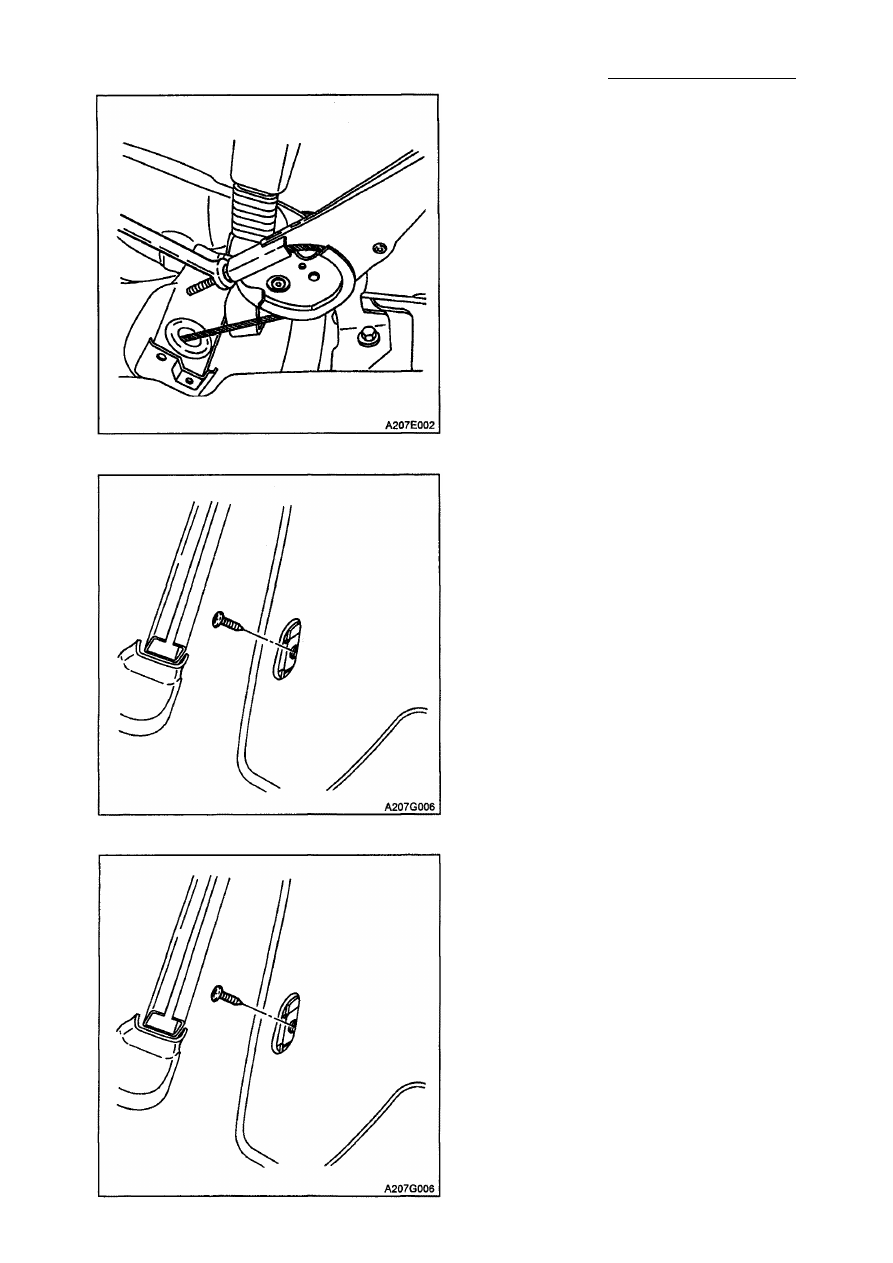

11. Поворачивайте регулировочную гайку

на рычаге ручного тормоза до тех пор,
пока колеса не станут поворачиваться
с трудом.

12. Далее ослабляйте гайку до момента

начала свободного вращения задних
колес.

13. Опустите автомобиль.
14. Поставьте крышку консоли ручного

тормоза и прикрепите ее с помощью

винтов к кронштейнам тоннеля.

Затяжка
Затяните винты крепления крышки консо­
ли ручного тормоза к кронштейнам тоннеля
до величины 2.5 Н•м.

15. Поставьте и защелкните пластмас­

совые крышки, которые прикрывают

отверстия доступа к винтам крепле­
ния крышки консоли ручного тормоза с
кронштейнами тоннеля.

16. Поставьте передние сидения в пер­

воначальное положение.

РЫЧАГ ПРИВОДА РУЧНОГО

ТОРМОЗА

Демонтаж

1. Отпустите ручной тормоз.

2. Подвиньте вперед передние сидения.
3. Подковырните и снимите пластмас­

совые крышки, которые прикрывают
отверстия доступа к винтам крепления
крышки консоли ручного тормоза с
кронштейнами тоннеля.

4. Вывинтите винты, крепящие крышку

консоли ручного тормоза к кронш­

тейнам тоннеля.

4G-4 РУЧНОЙ ТОРМОЗ

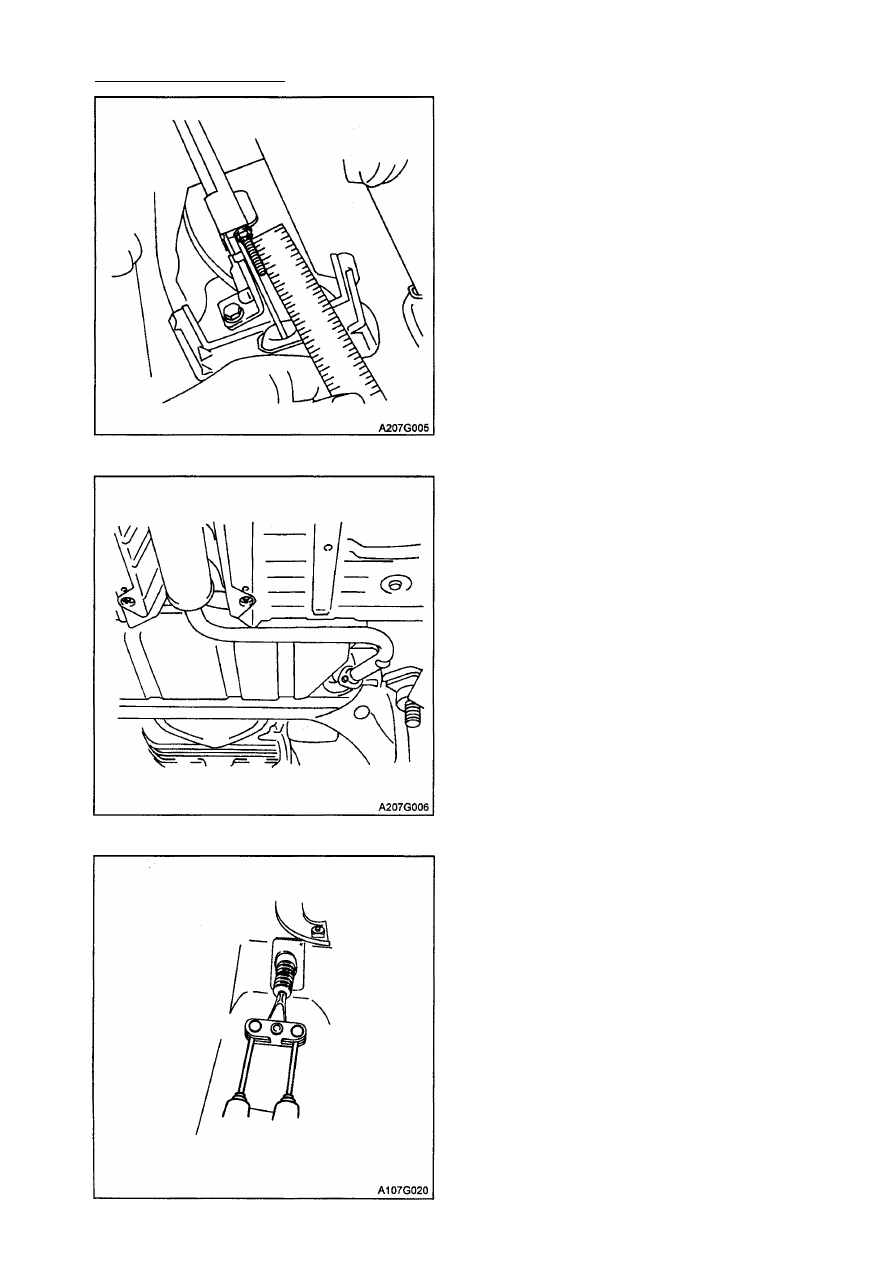

5, Измерьте длину резьбы от конца штока

до регулировочной гайки. Ослабьте

регулировочную гайку.

6. Поднимите и хорошо зафиксируйте ав­

томобиль.

7. Отсоедините передний глушитель в

сборе от фланца заднего глушителя в
сборе и от фланца каталитического
преобразователя. Обратитесь к раз­
делу 1G "Выхлопная система
двигателя".

8. Удалите гайки теплового экрана. Сни­

мите тепловой экран.

9. Отсоедините тормозные тросы с урав­

нителя. Снимите уравнитель.

10. Снимите резиновую втулку с днища

кузова.
